Un filtre à angle droit sert souvent de petite assurance technique dans une installation d’eau : il retient les particules qui circulent dans la conduite et évite qu’elles n’abîment une pompe, une vanne, un débitmètre ou un adoucisseur. Le sujet n’est pas seulement de savoir ce que c’est, mais surtout comment le placer, quelle maille choisir et dans quels cas il vaut mieux passer à un autre type de tamis. Je vais répondre à ces points de façon concrète, avec les critères qui comptent vraiment sur le terrain.
Les points à retenir avant de choisir un filtre à angle droit
- Le rôle principal est la préfiltration mécanique : il protège l’installation, il ne remplace pas un traitement complet.
- Dans une ligne d’eau, il est utile quand il faut retenir sable, rouille, boues ou dépôts après un réseau ancien ou un forage.
- Le bon choix dépend du DN, de la maille, du matériau du corps, des joints et de la pression admissible.
- Une maille trop fine colmate vite ; une maille trop large laisse passer ce qu’on voulait arrêter.
- En pratique, l’inox 316L et des joints adaptés à l’eau donnent souvent le montage le plus durable.
- Le coût varie fortement avec le diamètre et les options : le filtre ne doit pas devenir l’élément faible de la ligne.
Qu’est-ce qu’un filtre équerre et pourquoi il compte en traitement de l’eau
Un filtre équerre est un filtre à tamis dont l’entrée et la sortie forment un angle droit. Le corps reçoit un tamis amovible qui retient les particules plus grosses que l’ouverture de maille. En traitement de l’eau, son rôle est très concret : il sert à faire de la préfiltration, c’est-à-dire à arrêter les solides avant qu’ils n’atteignent les organes sensibles.
Je le considère comme un organe de protection, pas comme une solution de finition. Il ne déminéralise pas l’eau, ne désinfecte rien et ne remplace ni une cartouche sédiments fine, ni un charbon actif, ni une désinfection UV. En revanche, il évite qu’une eau chargée en sable, en rouille ou en particules de chantier fasse travailler la pompe, les électrovannes ou les instruments dans de mauvaises conditions.Ce point est important, parce qu’en eau le vrai problème n’est pas toujours la turbidité visible. Une particule minuscule suffit parfois à bloquer un clapet, à user une garniture mécanique ou à dérégler un capteur. C’est pour cela qu’un filtre à angle droit n’est pas un accessoire secondaire : sur une ligne bien pensée, il change la stabilité de l’ensemble. Une fois ce rôle posé, on voit vite dans quels cas il apporte le plus de valeur.
Là où il protège vraiment l’installation
Dans les projets de traitement de l’eau, je retrouve les mêmes zones sensibles. Le filtre à angle droit y est particulièrement utile, surtout quand la tuyauterie change déjà de direction et qu’on veut garder un ensemble compact.
Il protège les équipements les plus fragiles
Sur une pompe, un surpresseur, un groupe de dosage ou une vanne de régulation, une particule dure peut provoquer une usure prématurée ou un blocage ponctuel. Dans ce cas, le filtre agit comme une barrière simple et peu spectaculaire, mais très efficace. C’est souvent là que l’on évite la panne la plus coûteuse : pas en traitant toute l’eau, mais en empêchant un débris d’atteindre le mauvais point du circuit.
Il aide sur les eaux de forage, de pluie ou de recyclage
Je le recommande volontiers quand l’eau vient d’un forage, d’une récupération de pluie ou d’un circuit de recyclage technique. Les premiers litres peuvent transporter des fines, des dépôts ou des particules issues de la remise en service. Dans ce type de configuration, un filtre à angle droit limite les arrêts intempestifs et rend la ligne plus prévisible.
Lire aussi : Fréquence régénération adoucisseur - Le bon rythme sans gaspiller
Il sécurise une chaîne de traitement déjà équipée

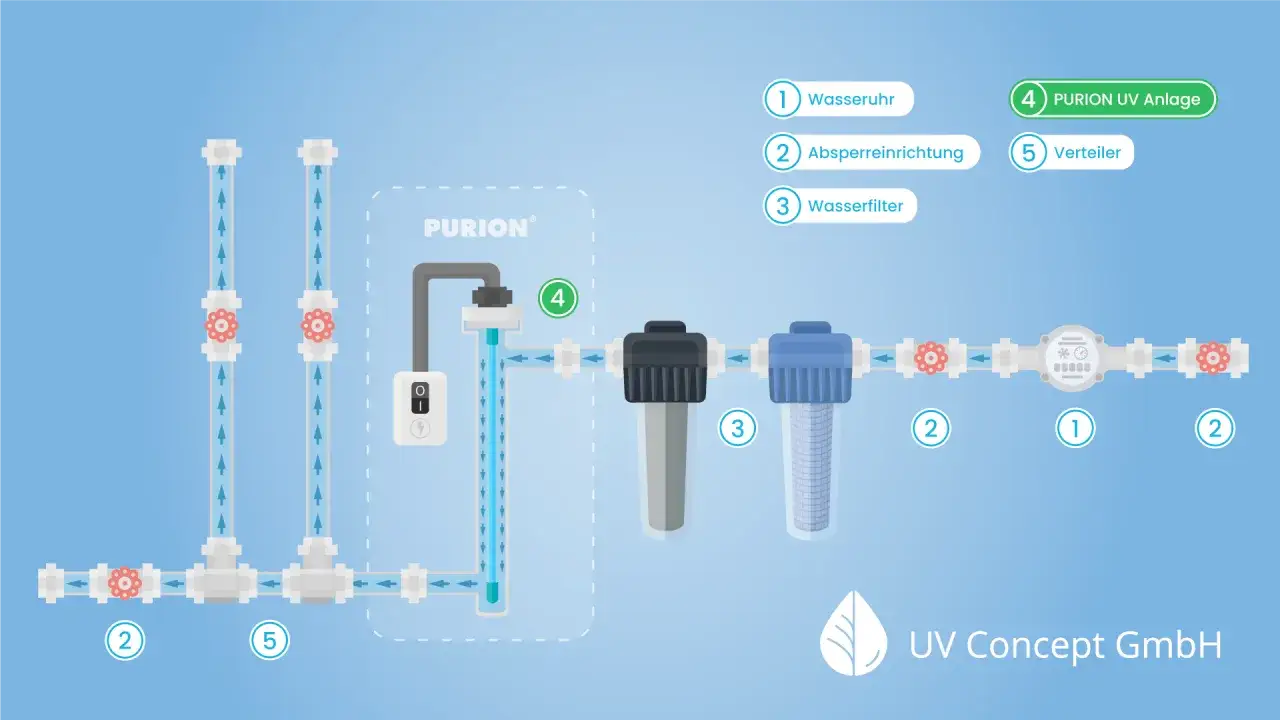

Avant un adoucisseur, un UV, un système de dosage ou une batterie de buses, le filtre évite de charger le premier étage avec des solides inutiles. C’est un point souvent sous-estimé : un adoucisseur ou un stérilisateur UV ne travaille pas mieux parce qu’on lui envoie une eau sale, même si l’installation semble fonctionner au départ. Si l’eau est très chargée, je préfère d’ailleurs une préfiltration plus grossière en amont, puis un tamis plus fin derrière, plutôt que de tout faire reposer sur une seule pièce.
Autrement dit, le filtre équerre est surtout un bon choix quand il sert un équipement précis. Reste à dimensionner le bon modèle, car c’est là que beaucoup d’installations se trompent.
Comment choisir la bonne maille, le bon matériau et le bon diamètre
Le piège classique consiste à regarder seulement le prix du corps. En réalité, la maille, le DN, les joints et la pression admissible font la vraie différence sur la durée. Le DN, pour diamètre nominal, donne une idée du calibre de la ligne, mais il ne faut pas le confondre avec une mesure intérieure exacte.
| Critère | Ce que je conseille | Pourquoi c’est important |
|---|---|---|
| Maille | 100 à 300 µm quand on veut une vraie protection fine ; 1 mm pour un simple dégrossissage | Une maille trop serrée se colmate vite ; une maille trop large laisse passer les particules gênantes |
| DN | Choisir un diamètre cohérent avec le débit réel, pas seulement avec le tuyau existant | Un DN trop petit crée une perte de charge, c’est-à-dire une résistance hydraulique inutile |
| Matériau du corps | 316L si l’eau est plus agressive, si le nettoyage est fréquent ou si l’environnement est exigeant ; 304 pour des services plus doux | Le matériau conditionne la tenue à la corrosion et la durée de vie du filtre |
| Joints | EPDM pour l’eau dans la plupart des cas ; FPM si la température ou la chimie deviennent plus sévères | Un joint mal choisi finit par fuir, durcir ou se déformer |
| Pression et température | Vérifier la classe admissible sur toute la plage d’usage | Les modèles publics du marché vont souvent de -20 °C à +100 °C, avec des pressions qui varient selon le DN |
Sur les gammes inox courantes, on trouve souvent des dimensions allant du DN25 au DN104. Côté pression, les petits diamètres peuvent monter jusqu’à 16 bar, puis on descend souvent à 10 bar sur les tailles intermédiaires et à 8 bar sur les plus gros DN. Côté budget, les modèles inox 316L à souder se situent fréquemment autour de 1 400 € HT en DN25 et peuvent dépasser 3 500 € HT en DN104, sans compter les tamis de rechange et les options. Le bon achat n’est donc pas celui qui coûte le moins cher au départ, mais celui qui évite les arrêts et les nettoyages trop fréquents.
Une fois ces paramètres verrouillés, il reste le point qui fait la différence sur le terrain : la pose et la maintenance.
Installation et entretien sans perdre en débit
Un filtre bien choisi peut devenir un problème si l’installation est mal pensée. Je regarde toujours trois choses : l’espace disponible, l’absence de contraintes mécaniques sur le corps, et la facilité d’accès pour extraire le tamis. Si l’on doit forcer pour démonter la pièce, on finit tôt ou tard par négliger l’entretien.
- Dépressuriser et vidanger la ligne avant toute intervention.
- Vérifier l’alignement de la tuyauterie : le filtre ne doit pas reprendre les efforts mécaniques du réseau.
- Prévoir assez de place pour sortir le tamis et changer les joints sans tout démonter autour.
- Sur un modèle soudé, retirer le tamis pendant la soudure pour éviter de l’abîmer.
- Contrôler l’état du tamis et des joints à chaque ouverture, pas seulement en cas de fuite.
Quand la configuration le permet, je privilégie une pose qui limite les rétentions et facilite l’entretien. Sur certaines lignes, une implantation horizontale avec sortie orientée vers le bas est pratique, parce qu’elle réduit les poches de produit et limite les pertes au démontage. Ce n’est pas une règle universelle, mais c’est souvent un bon réflexe. Le plus important reste de ne pas traiter le filtre comme un support structurel : la tuyauterie doit être portée par la tuyauterie, pas par le filtre lui-même.
Pour le nettoyage, deux approches existent. En service industriel, on peut avoir un nettoyage en place, le fameux NEP/CIP, c’est-à-dire un lavage sans démontage. Dans les installations d’eau plus simples, on passe surtout par un démontage manuel et un rinçage du tamis. Dans les deux cas, un démontage périodique reste nécessaire : si le tamis se bouche trop, la perte de charge augmente et le filtre finit par pénaliser toute la ligne. Je conseille aussi de garder des joints de rechange en stock, parce que ce petit détail évite bien des remises en service imparfaites.
Avec cette base, la vraie question devient simple : faut-il vraiment un filtre à angle droit, ou un autre format sera-t-il plus adapté ?
Filtre équerre, filtre Y ou filtre droit
Je mets souvent ces trois familles en face l’une de l’autre avant de valider un achat. Le choix dépend autant de la géométrie de la ligne que du niveau d’encrassement attendu et de la place disponible pour la maintenance.
| Type de filtre | Atout principal | Limite à garder en tête | Cas où je le retiens |
|---|---|---|---|
| À angle droit | Très bon pour s’intégrer dans une ligne qui tourne déjà, avec une implantation compacte | Selon les modèles, la surface filtrante peut être plus limitée qu’un format plus long | Quand l’espace est compté et que l’on veut protéger un organe placé sur un changement de direction |
| En Y | Souvent plus fluide hydrauliquement, avec une perte de charge plus contenue | Occupe parfois une géométrie moins naturelle dans une zone très compacte | Quand le débit doit rester très stable sur une ligne rectiligne |
| Droit | Pratique pour certaines opérations de nettoyage et d’accès au tamis | Nécessite plus de place en ligne | Quand l’entretien prime et que la place n’est pas un problème |
En traitement de l’eau, le filtre Y garde souvent l’avantage si l’objectif est de limiter la perte de charge sur une conduite rectiligne. Le modèle à angle droit devient plus rationnel quand la tuyauterie doit déjà tourner et que l’on veut éviter une accumulation de pièces. Le filtre droit, lui, reste intéressant si l’on cherche une maintenance simple et qu’on dispose d’un vrai dégagement autour de la ligne.
Avec ce repère, on évite déjà le mauvais arbitrage. Reste un point que je regarde toujours avant de valider un choix.
Le détail qui fait souvent économiser le plus sur une ligne d’eau
Le meilleur filtre n’est pas celui qui affiche la plus belle fiche technique, mais celui qui colle à la qualité réelle de l’eau et au rythme d’entretien du site. Si l’eau arrive chargée en sable, je préfère souvent commencer un cran plus gros, observer le comportement de la ligne, puis affiner si besoin. Cette approche est plus saine que de vouloir filtrer trop fin dès le départ et de transformer le tamis en consommable permanent.
Je conseille aussi de raisonner en coût global. Si l’installation protège une pompe, un adoucisseur ou une chaîne de dosage, il faut prévoir le prix du corps, des tamis de rechange, des joints et du temps de maintenance. Sur un projet en France, cette logique change vite la décision : un modèle un peu plus cher au départ peut être plus rentable s’il réduit les interventions et stabilise le débit. Pour une eau destinée à la consommation, je vérifie en plus la compatibilité sanitaire des matériaux et la cohérence avec le reste du montage, parce qu’une fiche hydraulique correcte ne suffit pas à elle seule.
Si je devais résumer la règle de terrain en une phrase, je dirais ceci : le bon filtre à angle droit est celui qui protège le premier organe sensible sans devenir lui-même la source de colmatage. En traitement de l’eau, c’est cet équilibre entre protection, débit et maintenance qui fait vraiment la différence.
