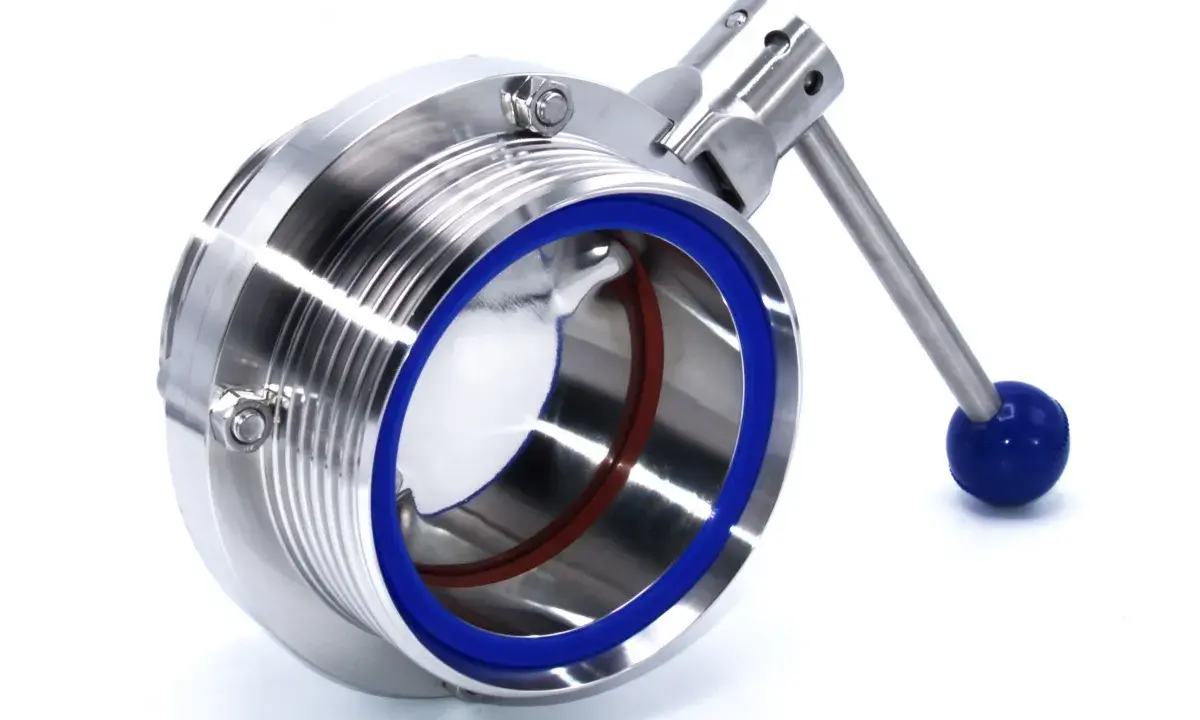

Vanne papillon inox - Le guide pour bien choisir

Une vanne papillon inox sert souvent de point d’équilibre entre compacité, résistance à la corrosion et facilité de manœuvre. Dans un réseau d’eau, de chauffage, de climatisation ou de process, je la regarde comme un organe de sectionnement capable aussi de moduler le débit, à condition de respecter ses limites de précision et de choisir le bon couple corps-siège. L’intérêt de cet article est simple: aider à comprendre quand ce type de robinetterie est pertinent, comment le sélectionner et quelles erreurs évitent les mauvaises surprises sur le chantier.

Ce que fait vraiment une vanne papillon en inox dans un réseau

Le principe est simple: un disque tourne d’un quart de tour dans l’axe du passage et vient ouvrir ou étrangler l’écoulement. En position ouverte, la perte de charge reste généralement modérée, ce qui explique pourquoi ce type de robinetterie est très présent sur les réseaux d’eau, de chauffage et de climatisation. En position partiellement ouverte, il peut moduler le débit, mais la zone de réglage n’est pas aussi propre qu’avec une vanne de régulation dédiée.

Je la trouve particulièrement intéressante quand il faut conjuguer encombrement réduit, grand diamètre et maintenance raisonnable. On la rencontre souvent sur des lignes de DN 40 à DN 1200, avec des pressions nominales courantes en PN 10 ou PN 16, parfois en Class 150 selon les gammes. En revanche, si l’on cherche une précision de débit très stable à faible ouverture, il faut être honnête: le papillon n’est pas l’outil le plus fin du marché, car la turbulence augmente vite quand on commence à étrangler.

Autrement dit, je l’aime pour l’isolement, la régulation simple et la compacité. Je la réserve beaucoup plus prudemment aux usages où l’on attend un pilotage très précis, une caractéristique de débit parfaitement linéaire ou une forte résistance aux conditions sévères de service. C’est précisément ce qui rend utile la comparaison des formats de corps avant d’acheter.

Les formats de corps à comparer avant de commander

Quand on parle de robinet à papillon, le corps compte presque autant que le matériau. Dans la pratique, trois montages reviennent sans cesse, et chacun a ses avantages. Le bon choix dépend du réseau, de l’accès pour la maintenance et du niveau de contrainte mécanique.

Format	Ce qu’il apporte	Je le recommande quand	Sa limite principale
Wafer	Compact, léger, économique	L’espace est compté et le réseau reste standard	Moins pratique pour certains démontages en bout de ligne
Lug	Oreilles taraudées, plus souple pour l’exploitation	On veut isoler un tronçon ou travailler côté aval sans tout démonter	Plus encombrant et souvent un peu plus cher
À brides	Très robuste, montage rassurant sur des réseaux plus critiques	Le réseau subit davantage de contraintes ou demande une vraie rigidité	Poids, prix et encombrement supérieurs

À ce premier tri s’ajoute la question du centrage ou de l’excentration. Un modèle centré couvre très bien les réseaux d’eau et de CVC classiques. Dès que la pression, la température ou le nombre de cycles montent, je regarde volontiers les solutions excentrées, parce qu’elles réduisent l’usure du siège et améliorent souvent le comportement en service. Ce point devient décisif dès qu’on sort d’une logique purement utilitaire.

Une fois le format choisi, le vrai tri commence sur les matériaux et les conditions de service.

Les critères qui font la différence sur le terrain

Le siège d’étanchéité

Le siège, ou manchette, est le point de contact entre le disque et le corps. C’est lui qui décide de la compatibilité chimique, du couple de manœuvre et d’une bonne part de la durée de vie. Sur le terrain, c’est souvent le siège qui fait gagner ou perdre une installation, pas le corps lui-même.

Siège	Usage courant	Mon avis	Limite à garder en tête
EPDM	Eau, chauffage, eau glacée, utilités	Le choix le plus logique pour le bâtiment et beaucoup de réseaux neutres	Pas adapté à tous les hydrocarbures ni à des températures très élevées
NBR	Fluides huileux, air comprimé, certaines utilités	Pratique dès qu’il faut mieux tolérer les dérivés pétroliers	Moins universel que l’EPDM sur l’eau chaude et certains agents chimiques
FKM	Milieux plus exigeants, température et chimie plus sévères	Intéressant quand l’environnement devient franchement agressif	Coût plus élevé et choix à valider précisément avec le fluide
PTFE ou RTFE	Produits chimiques, fluides plus corrosifs	Très bon niveau de résistance chimique, souvent le bon réflexe sur process	Moins élastique, donc montage et couple à surveiller de près

Le corps, le disque et l’axe

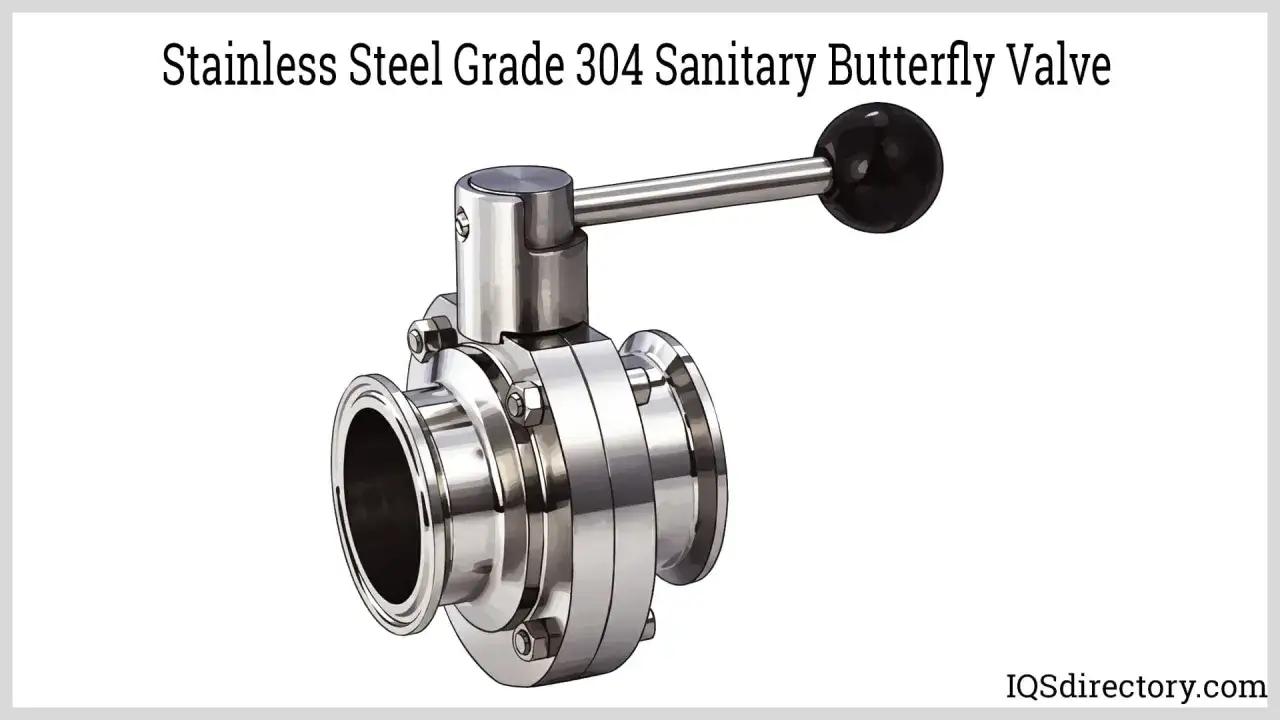

Sur une vanne papillon en acier inoxydable, je regarde toujours l’ensemble, pas seulement le mot “inox” sur la fiche produit. Un corps en 304 ou 304L peut convenir sur des réseaux neutres et en ambiance intérieure, mais le 316L devient vite préférable en présence de chlorures, d’humidité marquée ou de nettoyage plus agressif. Le disque et l’axe doivent suivre la même logique, sinon on crée un point faible au milieu d’un ensemble pourtant bien vendu.

Dans les environnements plus contraignants, on rencontre aussi des versions en 316L renforcé, voire en alliages plus techniques. Ce n’est pas du luxe: c’est souvent la seule manière de tenir le coup quand le fluide, l’ambiance ou les cycles de manœuvre se durcissent. L’inox apporte une vraie marge de sécurité, mais il ne rend jamais l’installation “invincible”.

Lire aussi : Plancher chauffant électrique - La bonne température

Le mode de commande et les standards

Pour une commande manuelle, un levier suffit souvent jusqu’à des diamètres modestes. Au-delà, ou dès qu’il faut un pilotage à distance, le réducteur, l’actionneur pneumatique ou électrique devient plus logique. J’accorde aussi une grande importance à l’interface de motorisation: l’entraînement selon ISO 5211 facilite le montage d’un actionneur et évite les bricolages de chantier.

• EN 593 sert de référence courante pour les vannes métalliques à papillon.
• ISO 5211 standardise la fixation des actionneurs sur la robinetterie quart de tour.
• ISO 5208 est fréquemment utilisée pour les essais d’étanchéité.
• ACS reste indispensable en France pour l’eau destinée à la consommation humaine.

Sur les budgets, j’observe encore une vraie dispersion: un petit modèle manuel peut démarrer autour de 50 à 150 € HT, une version inox ou à siège spécial se situe souvent entre 300 et 1 500 € HT, et les grands diamètres, les sièges techniques ou l’automatisation font vite grimper la note. C’est normal: on ne paie pas seulement un disque qui tourne, on paie la tenue mécanique, l’étanchéité et la fiabilité dans le temps. Une fois ces critères verrouillés, il faut encore éviter quelques erreurs très classiques.

Les erreurs qui coûtent le plus cher à l’usage

La première erreur, la plus fréquente, consiste à demander à ce papillon la précision d’une vraie vanne de régulation. Quand il faut tenir un débit avec finesse sur une longue plage d’ouverture, je préfère un organe conçu pour cela, car la papillon devient vite trop sensible aux variations de position et trop turbulente à bas angle d’ouverture.

• Choisir un siège inadapté au fluide: un EPDM sur un produit huileux, ou un PTFE monté sans anticiper le couple nécessaire, crée vite des ennuis.
• Sous-estimer le couple de manœuvre: un levier confortable sur plan peut devenir brutal dès que le diamètre ou la pression montent.
• Ignorer la compatibilité des brides et l’entraxe: quelques millimètres d’écart suffisent à compliquer tout le montage.
• Oublier l’accès à la maintenance: un corps lug ou à brides n’a pas le même intérêt si l’on ne peut jamais démonter correctement autour.
• Ne pas vérifier la certification sanitaire en eau potable: en France, c’est un point que je contrôle systématiquement.

Je vois aussi une confusion récurrente entre corrosion et compatibilité globale. Le corps peut être très correct, mais si l’axe, les joints ou la boulonnerie ne suivent pas, la longévité s’effondre. C’est pour cela que je conseille toujours de raisonner en ensemble complet, pas en simple référence catalogue. Une fois ces pièges évités, on peut regarder où ce type de robinetterie fait vraiment gagner du temps et de l’argent.

Où elle apporte le plus de valeur en plomberie, cvc et process

Dans les chaufferies, les boucles d’eau glacée, les réseaux d’eau de service ou les utilités industrielles, ce type de vanne est souvent un excellent compromis. Il prend peu de place, se manipule vite et supporte bien les diamètres où un robinet à boisseau sphérique devient moins intéressant à cause du coût ou de l’encombrement. C’est exactement pour cela qu’on la croise autant dans les locaux techniques et sur les collecteurs de distribution.

Contexte	Ce qui marche bien	Ce que je surveille
Eau chaude et chauffage	Compacité, commande rapide, bonne tenue en DN moyen à grand	Température, tenue du siège et accessibilité pour l’entretien
Eau glacée et CVC	Faible encombrement dans les gaines et locaux techniques	Condensation, corrosion périphérique et isolement de l’actionneur
Eau industrielle ou utilités	Sectionnement pratique sur gros tronçons	Compatibilité sanitaire ou chimique selon le réseau
Process légèrement agressif	Version inox avec siège technique	Choix du siège, du disque et de l’axe, pas seulement du corps

À l’inverse, je suis plus prudent dès qu’il faut une modulation très stable, travailler avec des fluides chargés, ou encaisser de fortes contraintes de pression différentielle à faible ouverture. Dans ces cas-là, une vanne de régulation dédiée, un autre type de robinetterie, ou une exécution plus technique en double excentration est souvent plus pertinente. Le bon choix n’est donc pas “papillon ou pas papillon”, mais “papillon dans quel rôle exact”.

Cette lecture par usage explique aussi pourquoi la même famille de produits peut convenir à un réseau de chauffage sobre et à un process industriel plus sévère, à condition d’ajuster le siège, l’inox et l’actionnement. C’est cette logique qui évite les achats trop génériques et les remplacements prématurés.

Avant de valider l’achat, je vérifie toujours ces trois points

1. Le fluide réel: eau, air, hydrocarbure léger, produit chimique, température, pression et fréquence des cycles.
2. La chaîne matière complète: corps, disque, axe, siège, joints et boulonnerie, avec le bon niveau d’inox et le bon élastomère.
3. L’intégration sur site: format wafer, lug ou à brides, interface ISO 5211 si motorisation, accès de maintenance et conformité sanitaire si besoin.

Quand ces trois points sont clairs, le choix devient généralement évident, et la vanne travaille pour l’installation au lieu de devenir un point faible. Si je devais résumer ma méthode, je partirais toujours du fluide, puis du siège, puis de la géométrie du corps; dans cet ordre, on évite l’essentiel des erreurs et on obtient une robinetterie réellement adaptée au réseau.
