Une vanne à bride reste, pour moi, l’un des choix les plus solides dès qu’un réseau de plomberie, de chauffage ou de process demande un organe de coupure fiable, démontable et simple à remplacer. Ce format de raccordement ne change pas seulement la pose: il conditionne aussi la compatibilité avec la tuyauterie, l’accès à la maintenance et la tenue dans le temps. Je vais donc aller droit au but: principe de fonctionnement, domaines d’emploi, critères de choix et erreurs de montage à éviter.
Les points à retenir avant d’acheter ou de poser une vanne bridée
- Le terme désigne un mode de raccordement, pas un mécanisme interne unique: papillon, sphérique, opercule, clapet ou membrane peuvent être bridés.
- Le couple DN/PN et le perçage des brides doivent rester compatibles avec le réseau existant, sinon le montage perd tout intérêt.
- Le raccord à brides devient très pertinent dès qu’on veut une maintenance plus facile, surtout sur les lignes principales et les gros diamètres.
- Les normes de référence à garder en tête sont surtout EN 1092, EN 558, ISO 5752 et, pour les actionneurs, ISO 5211.
- Sur le terrain, les fuites viennent souvent d’un mauvais serrage, d’un joint mal choisi ou d’un défaut d’alignement, plus que de la vanne elle-même.
Comment fonctionne un raccord à brides

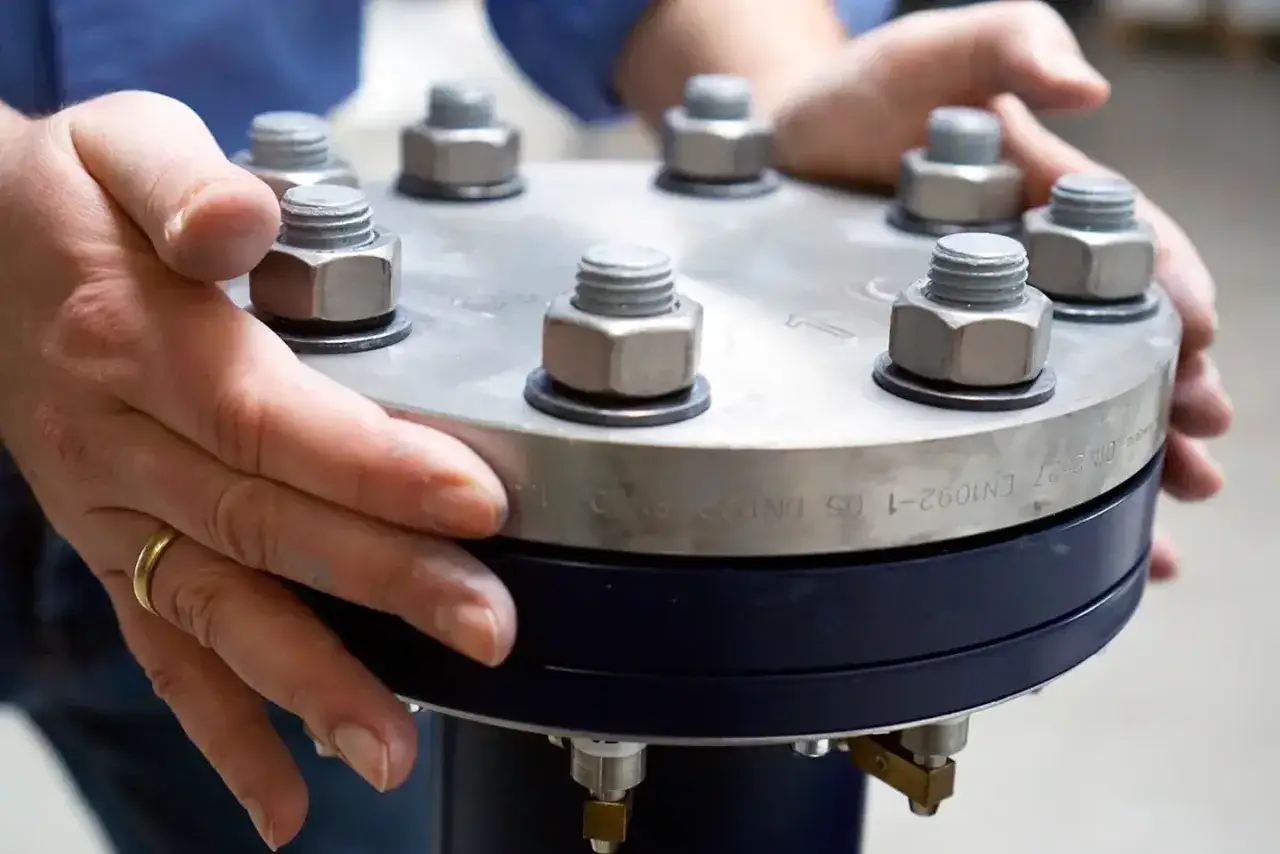

Je commence par un point simple, mais essentiel: la bride ne définit pas la technologie de fermeture, elle définit la manière dont la vanne se raccorde à la tuyauterie. Deux brides, un joint d’étanchéité et des boulons assurent la compression de l’ensemble; c’est ce serrage périphérique qui crée la tenue mécanique et l’étanchéité du montage. Dans les réseaux industriels, de chauffage ou d’eau technique, ce principe est apprécié parce qu’il supporte bien les démontages répétés, les vibrations modérées et les contraintes d’exploitation.
Les dimensions sont standardisées pour éviter les bricolages sur chantier. En pratique, je regarde d’abord le DN, c’est-à-dire le diamètre nominal, puis le PN, la pression nominale, qui indique la classe de pression compatible avec le service attendu. Les brides suivent généralement des référentiels comme EN 1092-1 ou EN 1092-2 selon le matériau, tandis que la longueur face à face est cadrée par EN 558 et ISO 5752. Cette normalisation est précieuse: elle évite de découvrir trop tard qu’une vanne ne rentre pas physiquement dans la ligne prévue.Je nuance toutefois un point que l’on simplifie souvent trop vite: un PN16 n’est pas un passeport universel. La pression admissible réelle dépend aussi de la température, du fluide, du matériau du corps et du type de joint. C’est pour cela que les fiches techniques parlent toujours ensemble de pression, de température et de conformité de raccordement. Une bride bien pensée ne rend pas une installation meilleure par magie, mais elle rend le montage plus prévisible. Et c’est justement ce qui compte quand on passe du principe au choix concret.
Où je privilégie ce type de vanne
Je la recommande surtout sur les lignes principales, les montées collectives, les collecteurs de chaufferie, les boucles d’eau glacée, les réseaux industriels et les installations de traitement d’eau. Plus le diamètre et la contrainte de maintenance augmentent, plus le raccord à brides devient logique. Dans les réseaux techniques du bâtiment, on croise souvent des DN 25 à DN 300; sur certains papillons bridés de gros diamètre, on peut monter beaucoup plus haut, jusqu’à DN 1600 selon les gammes.
| Famille de réseau | Ce que je cherche | Pourquoi les brides aident |
|---|---|---|
| Chauffage collectif | Robustesse, accès rapide, coupure nette | La dépose est plus simple lors d’un remplacement de pompe, d’échangeur ou de tronçon. |
| Climatisation et eau glacée | Fiabilité en exploitation continue | Le serrage périphérique limite les mauvaises surprises sur les lignes principales. |
| Eau potable et distribution | Compatibilité avec les standards de la filière | Le montage reste lisible, contrôlable et facile à isoler en maintenance. |
| Process industriel | Maintenance planifiée, tenue mécanique, choix matière | Le démontage est plus propre et moins destructif qu’avec un assemblage permanent. |
| Protection incendie | Disponibilité et inspection régulière | La logique de sectionnement par tronçon est mieux maîtrisée. |
Je vois aussi un avantage très concret dans les équipements de chaufferie ou de local technique: quand une vanne doit être remplacée sans arrêter tout le bâtiment, la bride fait gagner du temps. En revanche, sur un petit tronçon domestique où la compacité prime, le raccord à brides peut être disproportionné. Ce contraste devient encore plus clair quand on compare ce montage aux autres solutions de raccordement.
Bride, wafer, lug ou filetage ce qui change vraiment
Pour choisir correctement, je compare toujours le montage à brides avec les autres options disponibles. Le sujet n’est pas académique: il se traduit directement par du temps de pose, de la place autour de la vanne, du coût et de la facilité d’intervention future. Le bon montage n’est pas celui qui semble le plus “technique”, mais celui qui colle au service réel du réseau.
| Montage | Atouts | Limites | Usage typique |
|---|---|---|---|
| À brides | Robuste, démontable, adapté aux gros diamètres | Plus lourd, plus encombrant, souvent plus cher | Lignes principales, locaux techniques, process |
| Entre-brides | Compact, économique, peu encombrant | Démontage de la ligne plus contraignant, dépend du serrage global | Espaces serrés, installations compactes |
| À oreilles | Permet d’isoler un côté sans tout déposer | Plus de matière et de boulonnerie | Maintenance par tronçon, sécurité d’intervention |
| Fileté | Simple en petit diamètre, rapide à installer | Vite limité en taille et en contrainte d’exploitation | Petits réseaux, plomberie légère |
| Soudé | Très stable, peu d’encombrement de joint | Pas de démontage rapide | Installations permanentes, fortes contraintes |
Mon avis est assez net: dès qu’il faut pouvoir intervenir sans improviser, le raccord à brides prend l’avantage. À l’inverse, si la priorité absolue est de gagner de la place et de réduire le coût sur un petit réseau, d’autres montages sont plus rationnels. C’est ce tri-là qui mène au vrai choix technique: celui du modèle, du matériau et du mode d’actionnement.
Comment choisir une vanne bridée sans se tromper
Quand je dois valider un modèle, je pars de cinq questions simples: quel diamètre, quelle pression, quel fluide, quelle température et quelle fréquence de maintenance. Sur le papier, cela paraît basique; sur le terrain, c’est précisément là que les erreurs coûtent le plus cher. Les fiches techniques sérieuses donnent toujours ces informations ensemble, parce qu’un corps de vanne, un joint et une bride ne travaillent jamais isolément.
| Critère | Ce que je vérifie | Pourquoi c’est décisif |
|---|---|---|
| DN et perçage | Compatibilité du diamètre nominal et du perçage des brides | Évite un montage impossible ou une adaptation approximative |
| PN et température | Classe de pression adaptée au fluide et à la température | Évite le sous-dimensionnement et la perte de sécurité |
| Matériau du corps | Fonte, acier, inox, avec ou sans revêtement | Détermine la tenue à la corrosion, au choc thermique et à l’usure |
| Joint et étanchéité | EPDM, NBR, FKM, PTFE selon le service | Le joint doit rester compatible avec le fluide et la température |
| Actionnement | Manuel, levier, volant, électrique ou pneumatique | Le couple disponible et l’automatisation doivent correspondre au réseau |
| Encombrement face à face | Longueur totale compatible avec l’existant | Facilite le remplacement sans reprise lourde de tuyauterie |
Si je dois motoriser la vanne, je vérifie aussi l’interface ISO 5211, qui standardise la fixation des actionneurs sur les vannes quart de tour. C’est un détail qui paraît secondaire jusqu’au jour où il faut ajouter un automate, un retour de position ou une commande distante. Dans une chaufferie moderne, cette anticipation change souvent plus de choses qu’un simple choix de matériau.
Les erreurs de pose et d’entretien que je vois le plus
La plupart des problèmes ne viennent pas d’un défaut spectaculaire de la vanne, mais d’un montage trop rapide. Une bride légèrement désalignée, un joint mal adapté ou un serrage fait “au ressenti” suffisent à créer une fuite. Je préfère donc parler de méthode, parce que c’est là que se joue la durée de vie réelle de l’ensemble.
- Monter la vanne avec des brides non parallèles ou avec une contrainte mécanique dans la tuyauterie.
- Réutiliser un joint écrasé ou choisir une matière de joint incompatible avec le fluide.
- Serrer les boulons d’un seul côté au lieu d’un serrage en croix et progressif.
- Ignorer les valeurs de couple recommandées par le fabricant.
- Mélanger des classes de pression ou des perçages sans vérifier la compatibilité réelle.
- Oublier que les cycles thermiques peuvent modifier le serrage après la première mise en service, si le fabricant autorise une reprise de couple.
- Négliger l’accès futur aux boulons, à la commande et au démontage du corps de vanne.
Je regarde aussi le protocole d’essai annoncé par le fabricant. Selon les contextes, on peut se référer à EN 12266-1 pour les essais d’organes de robinetterie industrielle ou à des référentiels de la filière eau comme EN 1074. L’idée n’est pas de cocher une norme pour rassurer le bureau d’études, mais de s’assurer que la vanne tiendra réellement le service prévu avant sa remise en ligne. Une fuite à la bride signale très souvent un problème d’assemblage, pas une fatalité technique.
Quand ces points sont maîtrisés, le raccord à brides devient un vrai levier de fiabilité. Et c’est précisément ce qui fait la différence entre une installation qu’on subit et une installation qu’on entretient proprement.
Le détail qui fait gagner du temps à la pose
Si je devais résumer mon approche en une seule règle, je dirais ceci: je choisis la bride quand je veux garder la ligne démontable, lisible et simple à remettre en service. Dans un bâtiment comme dans un atelier, ce gain de maintenance finit presque toujours par compter autant que le prix d’achat. Le bon réflexe consiste donc à penser le réseau dans sa durée de vie, pas seulement au moment de la réception.
Avant de valider un modèle, je contrôle toujours l’accès aux boulons, l’espace pour la commande, la compatibilité du joint et la présence d’une vraie logique de sectionnement autour de la vanne. Si le réseau est petit, peu sollicité et très contraint en place, un autre raccordement peut être plus pertinent. Si au contraire la maintenance, la sécurité d’exploitation et la stabilité du montage priment, les brides restent une solution très cohérente.
Je retiens enfin une chose simple: sur un réseau bien pensé, la meilleure vanne n’est pas celle qui impressionne sur la fiche technique, mais celle qui se démonte sans drame au moment où l’installation en a besoin.
