Le chauffage intégré à une sonde n’est pas un détail technique. Dans les environnements humides, froids ou chargés en gaz, il conditionne la fiabilité de la mesure, la vitesse de réponse et la tenue dans le temps. Je vais donc montrer ce que ce type de dispositif apporte, dans quels cas il fait vraiment la différence et comment le choisir sans surdimensionner l’équipement.
Les points essentiels à retenir sur la mesure chauffée
- Le chauffage sert d’abord à protéger l’élément sensible contre la condensation, le givre et les dépôts.
- On rencontre surtout ces capteurs en hygrométrie, en point de rosée et dans les lignes de prélèvement pour gaz industriels.
- Une version chauffée n’est utile que si le risque de saturation, de rosée ou de dépôt existe réellement.
- Le choix dépend de la plage de mesure, du montage, du signal de sortie, de l’IP et de l’environnement de travail.
- Le réglage du chauffage, l’emplacement et l’entretien comptent autant que la qualité du capteur lui-même.
Ce que le chauffage intégré change vraiment
Je distingue toujours deux architectures. Dans la première, on chauffe l’élément sensible lui-même: c’est fréquent pour les capteurs d’humidité et de point de rosée, surtout quand l’air est proche de la saturation. Dans la seconde, on chauffe la ligne ou le trajet de prélèvement pour que le gaz analysé garde sa composition jusqu’à l’analyseur. Dans les deux cas, le but n’est pas de mesurer “plus chaud”, mais de mesurer sans que l’eau se dépose ou que l’échantillon se transforme.
Un capteur capacitif mesure l’humidité via la variation de capacité d’une couche sensible, tandis qu’un Pt100 repose sur la variation de résistance du platine avec la température. Un thermocouple, lui, produit une tension liée à l’écart de température entre deux jonctions. Ces principes sont fiables, mais ils deviennent beaucoup moins stables quand la condensation s’installe ou quand la température du milieu change brutalement.
| Architecture | Ce qui est chauffé | Effet recherché |
|---|---|---|
| Capteur chauffé d’humidité ou de point de rosée | L’élément sensible | Éviter la condensation et récupérer plus vite après saturation |
| Ligne d’échantillonnage chauffée | Le gaz et sa conduite de transfert | Préserver la composition de l’échantillon jusqu’à l’analyse |
Dans la pratique, on retient surtout que le chauffage sert à garder la mesure dans sa zone utile. C’est cette logique qui explique la différence de conception entre une sonde de gaine en HVAC et une ligne de prélèvement pour fumées industrielles. La suite est donc moins une question de théorie que d’environnement réel.
Pourquoi la qualité de mesure s’améliore
Dans un milieu humide, l’ennemi numéro un n’est pas la température en elle-même, mais le point de rosée. Le point de rosée, c’est la température à partir de laquelle la vapeur d’eau commence à se déposer. Dès que la surface du capteur passe sous cette limite, de l’eau se forme sur l’élément sensible et la lecture dérive. Sur une sonde d’hygrométrie chauffée, certains fabricants maintiennent l’élément environ 2 °C au-dessus de l’ambiance pour repousser ce seuil et récupérer plus vite après une pointe d’humidité.
- Moins de condensation sur l’élément sensible, donc moins de mesures figées ou incohérentes.
- Récupération plus rapide après givre ou saturation, utile en sites froids et exposés.
- Stabilité long terme meilleure, à condition que le chauffage soit adapté au milieu et à la régulation.
- Représentativité accrue quand l’échantillon reste à l’état voulu jusqu’à l’analyse.

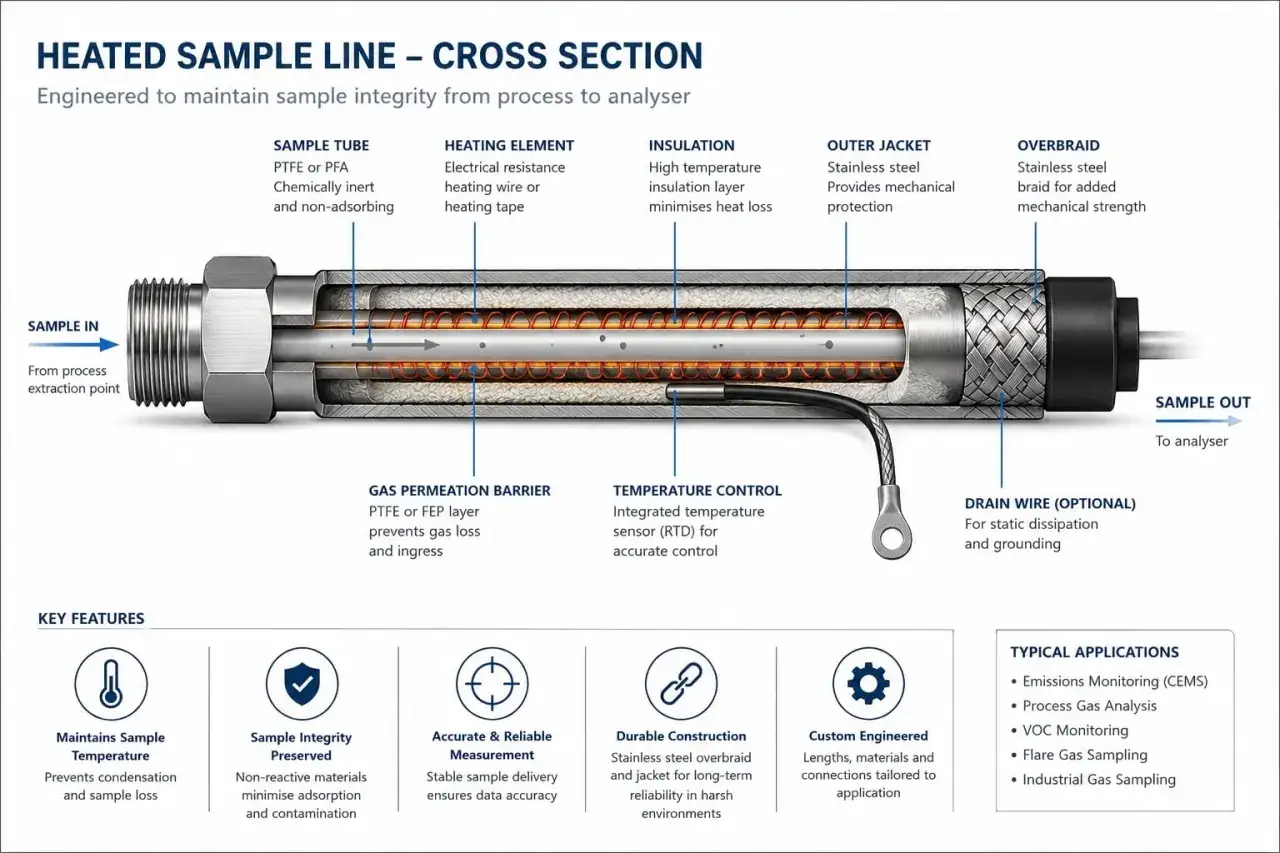

Dans les systèmes de surveillance continue des émissions, le principe est encore plus strict: la ligne chauffée doit empêcher la condensation tout au long du trajet. Sur certaines applications industrielles, on la maintient autour de 180 °C, avec une régulation pouvant monter jusqu’à 210 °C selon la conception, afin que l’échantillon arrive intact à l’analyseur. Là, le chauffage n’est pas un confort technique; il conditionne la validité même de la mesure.
Autrement dit, le gain n’est pas seulement la protection du capteur. Le chauffage change la chaîne de mesure entière, et c’est ce point que beaucoup sous-estiment. Une fois ce mécanisme compris, il devient plus simple de savoir où cette architecture a réellement du sens.
Les contextes industriels où elle devient utile
Je vois cette technologie surtout dans quatre familles d’usage, et chacune a ses contraintes.
| Contexte | Rôle du chauffage | Point de vigilance |
|---|---|---|
| Gaines de ventilation et locaux humides | Empêcher la rosée sur l’élément sensible et garder une lecture d’humidité exploitable | Attention à la pollution de l’air, aux poussières et à l’emplacement dans la gaine |
| Caves, galeries, locaux froids ou très variables | Permettre au capteur de repartir après condensation ou givre | Le chauffage ne remplace pas un choix correct de plage de mesure |
| Fumées et analyse de gaz | Maintenir l’échantillon en température jusqu’à l’analyseur | Compatibilité chimique du tube, longueur de ligne, régulation |
| Process industriels et fours | Limiter les variations de mesure dans des zones thermiquement instables | Vibrations, poussières et tenue mécanique du montage |
Dans les systèmes CVC, une sonde chauffée est surtout intéressante quand l’humidité est proche de la saturation ou quand l’installation rencontre régulièrement des points froids. Dans une chaufferie, un local technique ou un réseau de ventilation, elle peut éviter qu’un simple pic de condensation ne fasse croire à une dérive de régulation. En revanche, si l’environnement est sec et stable, l’ajout de chauffage complique souvent inutilement l’ensemble.
Pour les gaz de combustion et les rejets industriels, je suis plus exigeant: il faut vérifier non seulement la mesure, mais aussi le trajet complet de l’échantillon. Le chauffage ne sert plus seulement à protéger un capteur; il protège l’intégrité du prélèvement. C’est là que le choix du modèle devient décisif.
Les critères qui comptent au moment du choix
Je pars toujours des conditions réelles, pas de la fiche commerciale. Une bonne sélection répond à cinq questions simples: que mesure-t-on, dans quelle ambiance, avec quelle intégration, à quelle distance et avec quelles opérations de maintenance possibles ?
| Critère | Ce qu’il faut vérifier | Pourquoi c’est important |
|---|---|---|
| Plage de mesure | Température, humidité, point de rosée et limite admissible du système | Un chauffage utile dans un site à -20 °C ne l’est pas forcément dans une gaine à 35 °C |
| Mode de sortie | 0-10 V, 4-20 mA, UART, Modbus ou autre interface | L’automate ou la GTB, c’est-à-dire la gestion technique du bâtiment, doit lire la mesure sans adaptation lourde |
| Montage | Mural, en gaine, à immersion, sur ligne ou dans une conduite de prélèvement | Le placement conditionne la qualité de la valeur lue |
| Indice de protection | IP65, boîtier étanche, résistance à la poussière et aux projections | Un capteur chauffé travaille souvent dans des zones où la condensation est justement un problème |
| Régulation du chauffage | Température de consigne, cycle automatique, sécurité de surchauffe | Le chauffage doit stabiliser, pas dégrader le capteur ni l’échantillon |
| Maintenance | Accès au filtre, calibration, remplacement de l’élément sensible | Un modèle impossible à entretenir coûte toujours plus cher qu’il n’en a l’air |
Installer et entretenir sans fausser la lecture
L’erreur la plus fréquente, c’est de croire que le chauffage corrige tout. En réalité, un mauvais emplacement ou un entretien négligé annulera vite le bénéfice. Je conseille de traiter l’installation comme un ensemble: sonde, support, câblage, environnement et stratégie de maintenance.
- Éviter les parois froides et les zones de stagnation d’air, surtout en gaine.
- Respecter la distance par rapport aux sources de chaleur, aux vibrations et aux écoulements perturbés.
- Vérifier le cycle de chauffage après mise en service, pas seulement la lecture brute.
- Nettoyer ou remplacer le filtre si la sonde travaille dans un air poussiéreux ou gras.
- Comparer périodiquement la mesure avec une référence ou une sonde étalon, surtout pour l’humidité et le point de rosée.
- Surveiller l’alimentation si le chauffage est continu ou consommateur, car une baisse de tension peut fausser le comportement.
Je vois aussi une confusion récurrente entre protection contre la condensation et correction d’un défaut de conception. Si la sonde est placée au mauvais endroit, si le tube de prélèvement n’est pas adapté ou si la température de la ligne est mal réglée, le chauffage ne fera que masquer le problème pendant un temps. Un bon entretien ne sert donc pas seulement à garder la précision; il révèle aussi les défauts de conception avant qu’ils ne deviennent coûteux.
Ce que je vérifierais avant d’acheter un modèle chauffé
Avant d’acheter, je retiens une règle simple: je compare toujours la valeur du chauffage à la valeur de la mesure elle-même. Si la fonction chauffante n’apporte ni stabilité, ni rapidité de reprise, ni protection contre la condensation, elle n’est probablement pas indispensable. À l’inverse, si l’installation travaille en humidité élevée, en froid, en présence de brouillard ou sur une ligne de gaz sensible, le gain devient très concret.
- Le chauffage est-il continu ou cyclique ?
- Le fabricant indique-t-il une différence de température ou une consigne claire, par exemple quelques degrés au-dessus de l’ambiance ou une ligne chauffée à température fixe ?
- L’élément sensible est-il remplaçable, calibrable et accessible sans démontage lourd ?
- La version choisie correspond-elle vraiment au site: HVAC, process, fumées, local froid, stockage ou surveillance d’un point de rosée ?
- Le système complet accepte-t-il la charge électrique et le mode de sortie requis ?
Si je devais résumer la bonne approche, je dirais ceci: commencez par l’environnement, puis choisissez la mesure, puis seulement le chauffage. C’est ce chemin-là qui évite les achats surdimensionnés et les lectures trompeuses, tout en donnant à l’installation la marge de fiabilité qu’on attend d’un composant industriel bien pensé.
