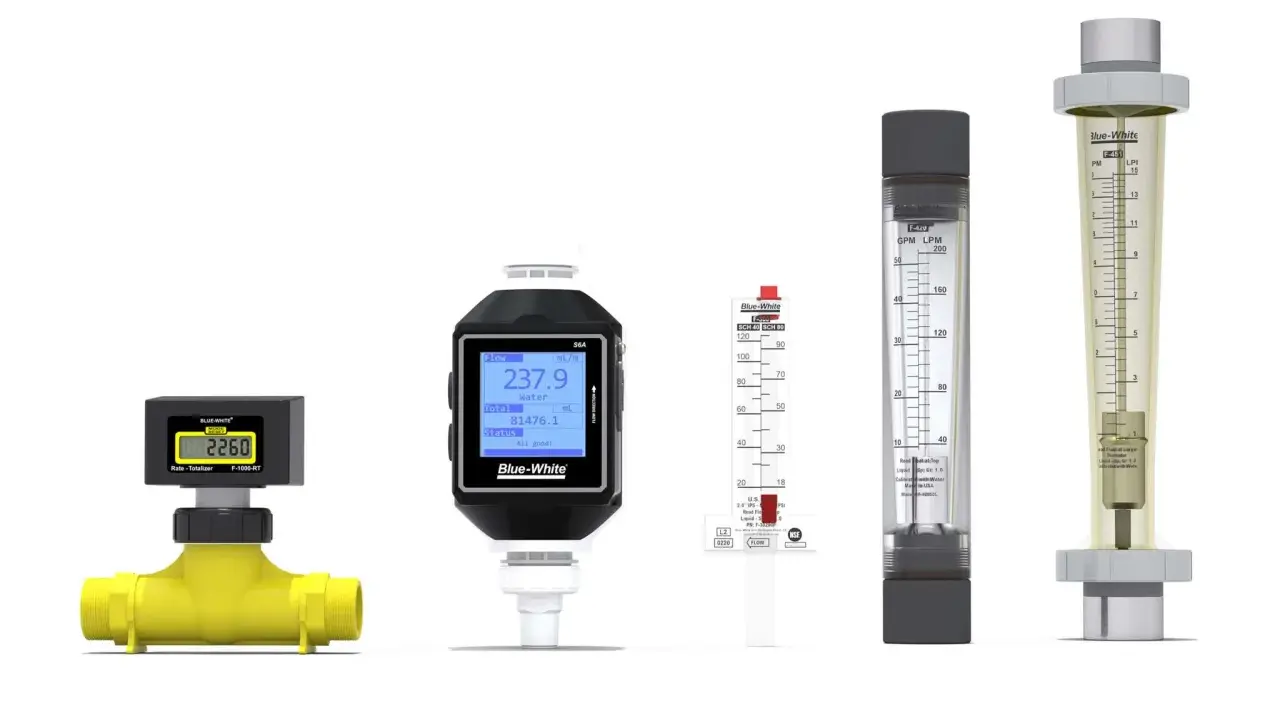

Un appareil de mesure du débit n’est vraiment utile que s’il répond à une question précise: combien d’eau, d’air, de vapeur ou de produit circule réellement dans le réseau, et dans quelles conditions. C’est pour cette raison que le débitmètre est devenu un composant clé en plomberie, en chauffage, en climatisation et dans la supervision des installations. Dans les lignes qui suivent, je vais surtout clarifier ce qu’il mesure, comment choisir la bonne technologie et où se jouent les erreurs les plus coûteuses.
Les points à retenir avant de choisir un appareil de mesure de débit
- Le type de fluide compte plus que la marque: liquide conducteur, gaz, vapeur ou fluide chargé n’imposent pas les mêmes technologies.
- Pour les liquides conducteurs, la mesure électromagnétique est souvent la plus simple à exploiter; certains modèles sont donnés pour des fluides au-dessus de 5 µS/cm.
- Si vous devez mesurer la masse, la densité ou un fluide complexe, la technologie Coriolis apporte plus de données, mais avec un budget plus élevé.
- En CVC, l’enjeu n’est pas seulement la lecture instantanée: c’est aussi l’équilibrage, le suivi énergétique et la détection d’anomalies.
- Une installation correcte vaut autant que le choix de l’appareil: sens de montage, remplissage de la conduite et environnement électrique influencent la fiabilité.
Ce qu’un débitmètre mesure réellement
Je commence par une nuance simple, mais essentielle: le débit instantané n’est pas la même chose que le volume cumulé. Le premier vous dit ce qui traverse la conduite à l’instant T, souvent en l/h, m³/h ou kg/h; le second sert au comptage, à la facturation ou au suivi d’énergie sur une période donnée. Dans un réseau de chauffage ou d’eau glacée, cette distinction change tout: on ne pilote pas une installation avec une lecture floue sur le mauvais indicateur.
On confond aussi souvent débit et pression. Une pression plus élevée n’implique pas forcément un meilleur transfert d’énergie, et une pompe surdimensionnée peut masquer un mauvais équilibrage sans résoudre le fond du problème. C’est pour cela qu’un bon instrument de mesure doit être choisi selon l’objectif réel: surveiller, comptabiliser, réguler ou détecter une dérive.
| Type de mesure | Ce qu’elle décrit | Usage le plus courant | Point de vigilance |
|---|---|---|---|
| Débit volumique | Volume par unité de temps | Eau, boucles hydrauliques, irrigation, HVAC | Varie avec la température et la densité du fluide |
| Débit massique | Masse par unité de temps | Procédés, gaz, vapeur, dosage précis | Plus utile quand la composition du fluide change |
| Volume cumulé | Quantité totale mesurée sur une durée | Comptage, répartition de charges, énergie | Ne dit rien, seul, sur la stabilité du réseau |
Une fois ce socle posé, le vrai sujet devient la technologie de mesure, parce que tous les fluides ne se laissent pas lire de la même façon.
Les grandes familles à connaître
Emerson regroupe notamment les technologies Coriolis, électromagnétique, vortex, ultrasonique et à pression différentielle dans ses solutions de mesure de débit. Cette diversité existe pour une raison simple: aucun principe n’est universel, et le bon choix dépend toujours du fluide, du niveau de précision recherché et des contraintes d’installation.
Chez Endress+Hauser, la famille électromagnétique est donnée pour les liquides conducteurs, avec un seuil typique de 5 µS/cm et des précisions annoncées jusqu’à ±0,2 % sur certaines configurations. C’est un bon repère pratique: si le fluide conduit l’électricité et que vous voulez limiter la perte de charge, cette piste mérite presque toujours d’être examinée en premier.
| Technologie | Principe | Fluides adaptés | Atouts | Limites à connaître |
|---|---|---|---|---|
| Électromagnétique | Mesure de la tension induite par le fluide en mouvement | Liquides conducteurs | Pas de pièces mobiles, bonne stabilité, peu de perte de charge | Inadapté aux fluides non conducteurs |
| Coriolis | Mesure directe du débit massique, de la densité et de la température | Liquides, gaz, boues | Très précis, très riche en données process | Plus coûteux et souvent plus lourd à intégrer |
| Ultrasonique | Mesure par temps de transit ou effet Doppler | Liquides, certains gaz, installations existantes | Possibilité de montage non intrusif, utile en retrofit | Dépend de la qualité du signal et du matériau de la conduite |
| Vortex | Lecture des tourbillons créés par un obstacle | Gaz, vapeur, liquides propres | Robuste, très intéressant en CVC et vapeur | Demande un écoulement stable et une bonne implantation |
| Pression différentielle | Mesure de la chute de pression sur un organe primaire | Liquides, gaz, vapeur | Technologie éprouvée, très répandue | Perte de charge et sensibilité au dimensionnement |
Je retiens surtout ceci: le bon choix n’est pas le plus sophistiqué sur la brochure, mais celui qui respecte la nature du fluide et les contraintes du terrain. C’est précisément ce que je regarde ensuite quand je dois trancher entre plusieurs modèles.
Comment choisir le bon modèle sans se tromper

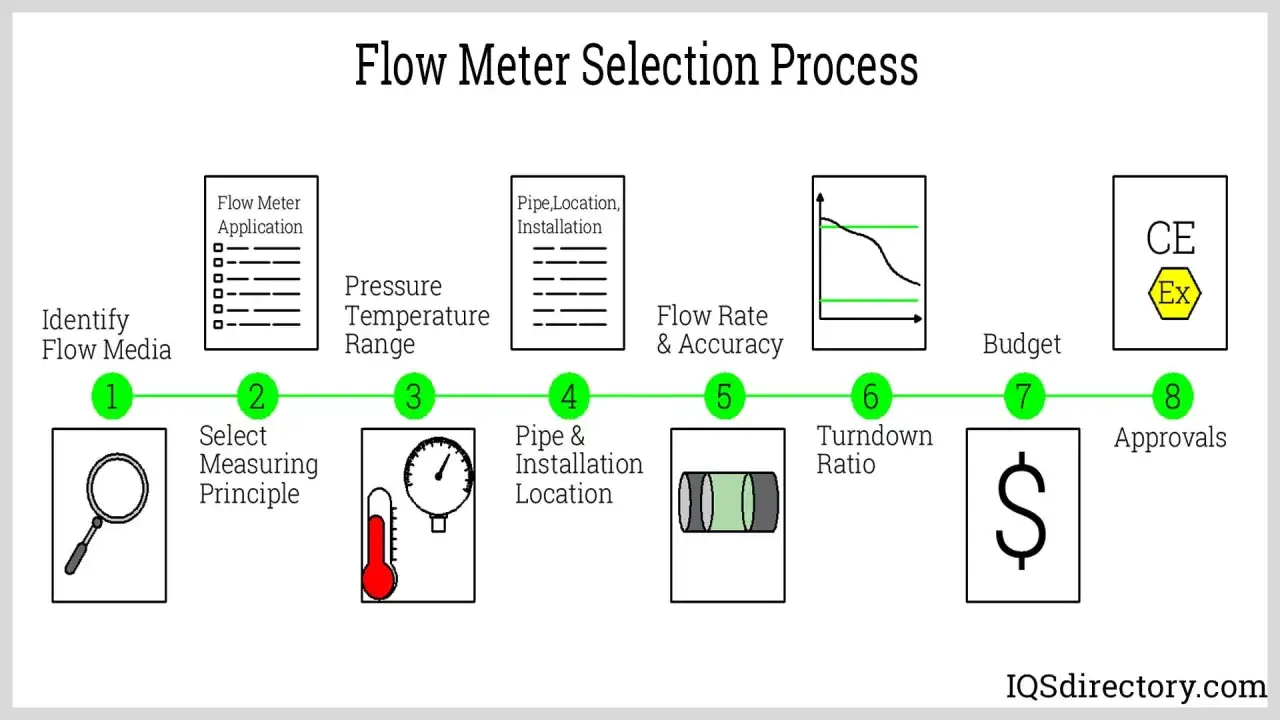

Si je devais réduire la sélection à l’essentiel, je poserais quatre questions avant même de comparer les fiches techniques. Quel est le fluide? Quelle information faut-il lire exactement? Quelles sont les contraintes de pose? Et comment l’appareil doit-il dialoguer avec le reste de l’installation?
- Nature du fluide - liquide conducteur, gaz, vapeur, fluide visqueux, fluide chargé: c’est le critère numéro un.
- Objectif de mesure - débit instantané, totalisation, dosage, équilibrage, alarme de dérive ou suivi énergétique.
- Contraintes mécaniques - diamètre de conduite, température, pression, vibrations, accessibilité.
- Intégration - signal 4-20 mA, impulsions, Modbus, BACnet ou autre protocole de supervision.
- Maintenance acceptée - intervention ponctuelle, nettoyage régulier, recalibrage, ou installation quasi sans entretien.
| Besoin concret | Technologie souvent pertinente | Pourquoi elle colle au besoin | Ce que je vérifie avant achat |
|---|---|---|---|
| Eau de chauffage ou eau glacée | Électromagnétique | Très bonne lecture sur liquides conducteurs, peu de perte de charge | Conductivité, diamètre, espace disponible, compatibilité supervision |
| Mesure de masse ou de densité | Coriolis | Lecture directe de plusieurs variables de procédé | Budget, poids, encombrement, niveau de précision utile |
| Vapeur ou gaz propre | Vortex | Bonne robustesse et usage courant en CVC et utilités | Stabilité du profil d’écoulement, vibration, plage de débit |
| Retrofit sans couper la conduite | Ultrasonique à pince | Pose extérieure, sans intrusion dans le tube | Matériau du tube, qualité du couplage, état interne de la conduite |
Je me méfie toujours d’un choix guidé uniquement par la précision affichée. Si le capteur perturbe le réseau, si la conduite n’est jamais totalement pleine ou si la sortie n’est pas compatible avec la GTB, la promesse technique perd vite sa valeur. Le meilleur modèle est celui qui donne une lecture exploitable, stable et simple à intégrer.
Un repère simple aide souvent à décider: pour les liquides conducteurs, je pense d’abord à l’électromagnétique; quand la masse ou la densité compte, je regarde Coriolis; pour les gaz et la vapeur, le vortex revient très vite dans la discussion; et pour un chantier de rénovation, l’ultrasonique à pince peut éviter beaucoup de travaux. Ce tri initial fait gagner du temps, surtout quand plusieurs équipes interviennent sur le même projet.
Installation et entretien qui font la différence
Sur le terrain, j’ai souvent vu des appareils très corrects donner de mauvais résultats simplement parce que l’implantation n’était pas propre. Une conduite partiellement vide, une pompe trop proche, une bulle d’air persistante ou un raccordage électrique mal traité suffisent à dégrader la mesure. Le capteur n’est pas forcément en cause; l’environnement l’est souvent davantage.
- Respecter la position de montage - la conduite doit rester pleine et le fluide doit circuler dans des conditions stables.
- Éviter les perturbations immédiates - coudes, pompes, vannes et rétrécissements peuvent fausser la lecture.
- Soigner la mise à la terre - c’est particulièrement important sur les solutions électromagnétiques.
- Prévoir l’accès - un appareil impossible à contrôler devient vite un point aveugle dans l’exploitation.
- Planifier une vérification périodique - je préfère un contrôle régulier, surtout sur les réseaux critiques.
Pour les installations de chauffage et de climatisation, je recommande aussi de vérifier ce que mesure réellement l’automate ou la GTB: débit instantané, totalisation, alarme de seuil, tendance historique. Un bon appareil mal exploité ne sert pas à grand-chose. À l’inverse, une mesure bien intégrée permet de repérer une pompe fatiguée, un échangeur encrassé ou une dérive de consommation avant que le confort ne se dégrade.
En pratique, la maintenance la plus rentable reste souvent simple: garder une lecture de référence, comparer les écarts dans le temps, et intervenir dès qu’un comportement devient instable au lieu d’attendre une panne franche. C’est une logique d’exploitation, pas seulement de métrologie.
Ce qu’il apporte concrètement en plomberie et en CVC
C’est dans les réseaux de bâtiment que l’intérêt devient le plus visible. En plomberie, la mesure sert à suivre les consommations, détecter une fuite nocturne ou vérifier qu’un sous-réseau ne dérive pas. En chauffage hydraulique, elle aide à équilibrer les boucles, à valider le fonctionnement d’une pompe et à garder une distribution homogène dans les zones occupées.
Dans la climatisation, la logique est très proche. Je regarde le débit d’eau glacée, la stabilité du circuit et les écarts entre les branches du réseau, parce qu’un mauvais débit se traduit vite par une baisse de performance et une surconsommation électrique. La mesure de débit devient alors un outil d’efficacité énergétique, pas seulement un instrument de contrôle.
| Application | Ce que je surveille | Bénéfice concret | Vigilance utile |
|---|---|---|---|
| Eau potable et réseaux sanitaires | Consommation, variations de charge, fuites | Meilleur suivi des usages et alerte plus rapide | Vérifier la compatibilité avec le fluide et la réglementation locale |
| Chauffage hydronique | Débit dans les boucles, stabilité de circulation | Équilibrage et confort plus réguliers | Ne pas confondre débit utile et pression disponible |
| Climatisation à eau glacée | Débit réel dans les échangeurs et les branches | Optimisation énergétique et meilleure régulation | Surveiller l’air dans le réseau et les points de turbulence |
| GTB et domotique | Impulsions, valeurs instantanées, historiques | Pilotage à distance et détection d’anomalies | Prévoir des sorties et protocoles compatibles dès le départ |
| Vapeur et humidification | Débit de vapeur, stabilité de service | Régulation plus fiable des usages thermiques | Choisir une technologie adaptée à la vapeur propre et aux conditions de service |
Dans un projet bien pensé, la mesure de débit relie la technique au confort réel. C’est ce lien qui m’intéresse le plus: on n’achète pas seulement un instrument, on achète une lecture plus juste du comportement du réseau.
Le bon choix commence par le fluide, puis par l’usage
Si je résume ma manière de trancher, je pars toujours du fluide, puis du type d’information, puis de l’intégration. Un appareil plus simple mais bien adapté donne souvent de meilleurs résultats qu’un modèle sophistiqué mal installé ou mal relié à la supervision.
Pour un liquide conducteur, je regarde d’abord l’électromagnétique; pour une mesure de masse ou de densité, je bascule vers Coriolis; pour la vapeur et les gaz propres, le vortex reste une option solide; et pour une rénovation sans arrêt de service, l’ultrasonique à pince peut faire gagner du temps et réduire les travaux. Cette logique évite les achats inutiles et les écarts de mesure difficiles à corriger après coup.
Dans une installation de plomberie, de chauffage ou de climatisation, la vraie valeur n’est pas dans l’écran du capteur, mais dans la qualité de la décision qu’il permet de prendre. C’est là qu’un bon appareil de mesure de débit devient un outil de pilotage durable, et pas seulement un composant de plus dans le réseau.
