Soupape de décharge - Choix, installation, entretien

Dans une installation sous pression, la marge d’erreur est faible: si la pression grimpe trop vite, le composant de protection doit réagir sans hésitation. Une soupape de décharge joue précisément ce rôle: elle s’ouvre automatiquement pour évacuer l’excès de pression et éviter d’endommager une chaudière, un réservoir, un compresseur ou un circuit hydraulique. Dans cet article, je détaille son fonctionnement, ses usages en plomberie et en industrie, les critères de choix, les points de vigilance au montage et les erreurs que je vois le plus souvent sur le terrain.

À quoi sert une soupape de décharge dans un circuit sous pression

Je la considère comme un fusible mécanique: tant que la pression reste dans la plage normale, rien ne se passe; dès que le seuil réglé est dépassé, l’obturateur se soulève et laisse sortir une partie du fluide. Le but n’est pas de réguler en continu, mais de protéger l’équipement contre la surpression, la casse de joints, la déformation d’une cuve ou l’éclatement d’une ligne.

En industrie, la protection doit aussi tenir compte du scénario de défaillance: blocage d’une vanne, pompe qui force, réchauffement brutal, isolement d’un réservoir ou surremplissage. L’INERIS rappelle d’ailleurs qu’il faut raisonner à partir du débit maximal susceptible d’être évacué, pas seulement à partir d’une valeur de pression sur le papier. Cela change complètement la manière de dimensionner le composant.

La prochaine étape consiste à comprendre comment ce déclenchement se produit concrètement, parce qu’un bon principe peut très vite devenir inefficace si le mécanisme ou le réglage sont mal compris.

Comment le mécanisme réagit à la montée en pression

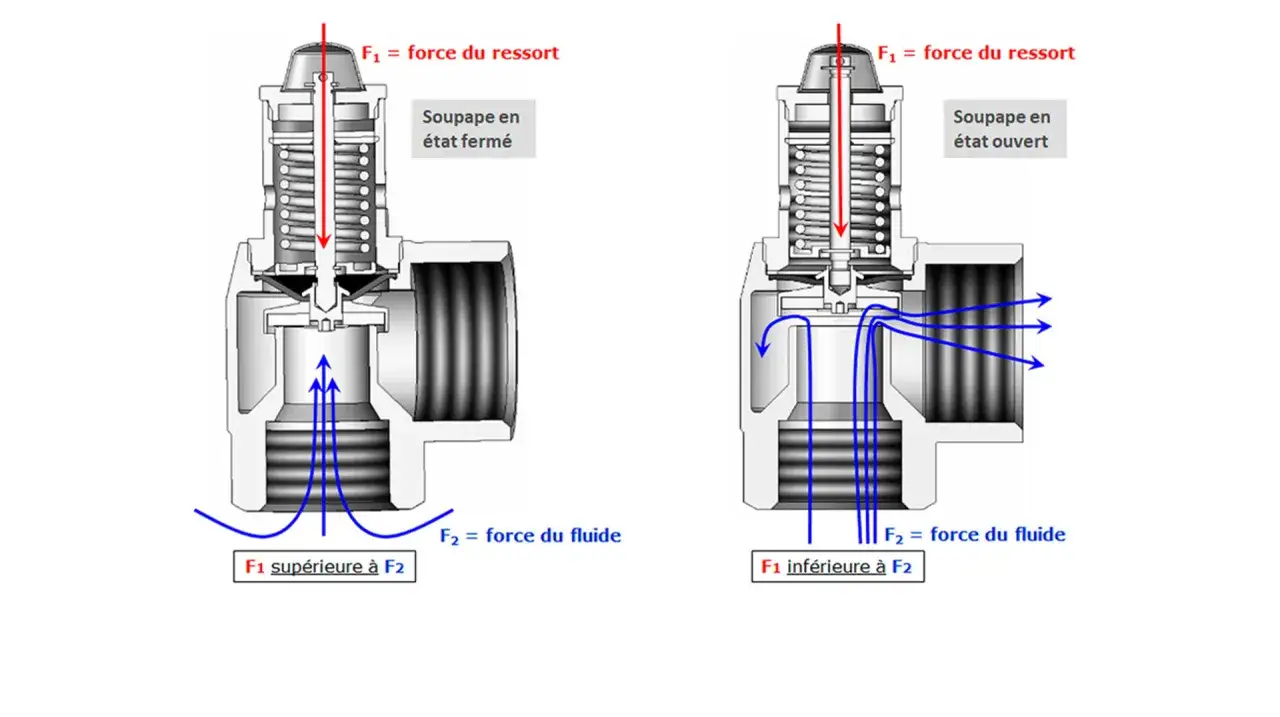

Sur la plupart des modèles, un ressort maintient le clapet fermé. Quand la pression atteint la pression de début d’ouverture, la force du fluide dépasse celle du ressort, l’obturateur se soulève et l’excès est évacué. Une fois la pression redescendue, la fermeture se fait automatiquement. La différence entre le seuil d’ouverture et le point de refermeture s’appelle l’hystérésis; en clair, il existe souvent un petit écart volontaire pour éviter les oscillations répétées.

Je distingue deux familles courantes. Les modèles à action directe sont simples, rapides et robustes, ce qui les rend très courants en plomberie, chauffage et petits circuits industriels. Les versions pilotées, elles, utilisent un organe de commande séparé et deviennent intéressantes quand le débit à évacuer est important ou que l’on veut une ouverture plus fine sur des ensembles plus complexes.

• Action directe pour la simplicité, le coût contenu et la réponse rapide.
• Version pilotée pour les circuits exigeants, les gros débits ou les conditions de fonctionnement plus instables.
• Réarmement automatique quand le retour à la normale doit être immédiat.
• Réarmement manuel quand l’exploitation impose une vérification après déclenchement.

Plus le circuit est sensible à la contre-pression, plus le chemin d’évacuation doit être soigné. Une sortie mal dimensionnée ou trop longue peut modifier le comportement de la soupape, ce qui est exactement le genre de détail que l’on découvre trop tard si l’on se contente de lire la fiche produit.

Une fois ce principe compris, on voit mieux pourquoi les usages ne sont pas les mêmes dans une chaufferie, un compresseur d’air ou une ligne de procédé.

Où elle s’utilise le plus souvent en plomberie, chauffage et climatisation

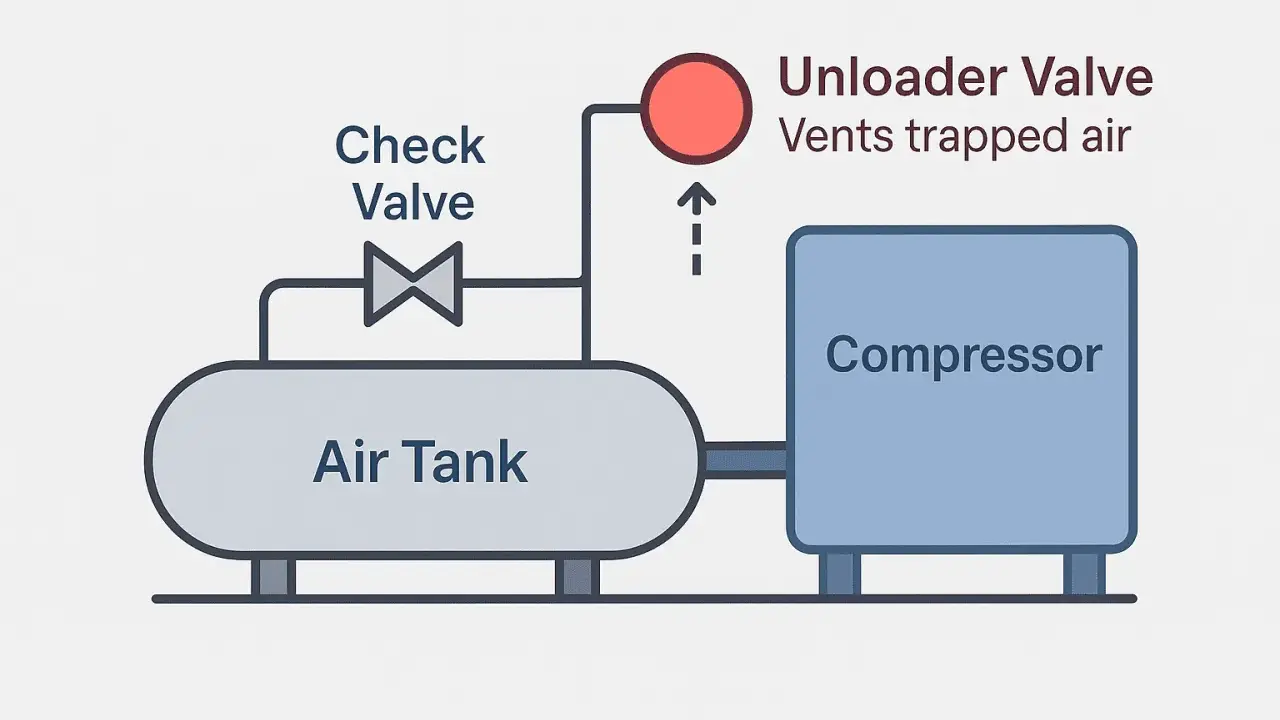

On retrouve ce type d’organe partout où la pression peut monter plus vite que la capacité du circuit à la contenir. Dans les équipements du bâtiment, ce n’est pas seulement une question d’eau chaude: la vapeur, l’air comprimé et certains fluides frigorigènes imposent des logiques de protection différentes.

En chauffage domestique, on oublie parfois que la protection n’est efficace que si le reste du circuit suit. Une soupape correctement choisie ne compensera jamais un vase d’expansion hors service. En froid et en procédés, le raisonnement est encore plus strict: la pièce doit être cohérente avec le fluide, la température et le scénario de surpression prévu.

À partir de là, la vraie question devient simple: comment choisir le bon modèle sans acheter une protection trop faible ou inutilement surdimensionnée?

Comment choisir le bon modèle sans surdimensionner ni sous-protéger

Quand je sélectionne une soupape, je pars toujours de l’équipement à protéger, pas de la pièce disponible en stock. Dans l’Union européenne, la directive 2014/68/UE encadre les équipements sous pression, ce qui rappelle une chose essentielle: la conformité d’une protection ne se limite pas à son étiquette, elle doit correspondre au système complet.

Dans la pratique, la pression de service normale doit rester nettement en dessous du seuil d’ouverture. Sur une chaudière domestique, on rencontre souvent des valeurs de 3 bar, mais je conseille toujours de suivre la valeur donnée par le constructeur plutôt que de recycler un réglage “habituel”. C’est ce décalage entre usage réel et réglage par habitude qui crée le plus de problèmes.

Quand le choix est juste, le montage peut ensuite faire toute la différence. Et c’est souvent là que les erreurs se glissent.

Installer la soupape sans créer un nouveau point faible

Le meilleur emplacement est généralement le plus proche possible du volume à protéger, avec un trajet court, direct et sans étranglement inutile. Plus la conduite d’évacuation est longue ou tortueuse, plus on augmente le risque de contre-pression, de dépôt ou de gel dans certains environnements. Je préfère une installation simple et lisible plutôt qu’un montage “propre” en apparence mais pénible à exploiter.

• Éviter toute vanne d’isolement entre l’équipement protégé et la soupape, sauf dispositif de consignation strictement maîtrisé.
• Ne jamais réduire la ligne de décharge sans justification technique.
• Diriger l’évacuation vers un point sûr pour protéger les personnes et les matériels.
• Respecter l’orientation prévue par le fabricant, surtout pour les modèles à action directe.
• Éviter les contraintes mécaniques sur le corps et les raccords.

Le piège le plus courant est presque toujours le même: quelqu’un ajoute une vanne “pour faciliter l’entretien”, puis oublie que cette vanne peut neutraliser la fonction de sécurité. Dans un circuit sous pression, une protection qui dépend d’une manipulation humaine n’est plus une protection automatique.

Sur les chantiers de chauffage et de plomberie, je regarde aussi la qualité de l’évacuation. Une décharge qui fuit dans un bac mal dimensionné, qui finit dans une zone inaccessible ou qui ne permet pas de repérer une ouverture récurrente masque le vrai problème au lieu de le résoudre. Le bon montage rend la panne visible.

Une fois l’installation en place, reste la question de la durée de vie, et c’est là qu’un entretien sérieux évite bien des remplacements en urgence.

Entretenir et contrôler avant qu’elle ne se bloque

Une soupape n’aime ni le tartre, ni les dépôts, ni la corrosion, ni les cycles de déclenchement répétés sans vérification. Dans les locaux techniques que je vois le plus souvent, les signes d’alerte sont assez nets: fuite légère et persistante, ouverture trop fréquente, fermeture incomplète, bruit anormal ou pression qui dérive sans raison apparente.

Je recommande de distinguer le contrôle visuel du contrôle fonctionnel. Le premier repère les traces de fuite, l’oxydation, les dépôts et les raccords fatigués. Le second consiste à vérifier que l’organe réagit comme prévu, dans le cadre des procédures du fabricant et du site. Sur un équipement sensible, il vaut mieux un test encadré qu’une improvisation au tournevis.

• À remplacer rapidement si le ressort grippe, si le clapet ne se referme plus ou si le corps est attaqué par la corrosion.
• À contrôler après une décharge importante car un déclenchement sévère laisse souvent des traces internes.
• À surveiller de près si la pression du circuit monte régulièrement sans cause claire.
• À remettre en cause quand une même soupape déclenche souvent: le problème est parfois en amont, pas dans la soupape elle-même.

En maintenance, mon réflexe est simple: si la protection a servi à plusieurs reprises, je cherche la cause racine avant de me satisfaire du symptôme. Une soupape fatiguée peut être remplacée, mais un vase d’expansion sous-dimensionné, une régulation mal réglée ou une obstruction dans le circuit doivent être corrigés en parallèle.

Pour éviter les confusions, il reste un dernier point utile: ce composant n’est pas interchangeable avec tous les autres organes de pression que l’on voit sur les schémas.

Ne pas confondre avec un clapet, un disque de rupture ou un détendeur

Dans le langage courant, on mélange facilement les fonctions. Pourtant, chaque organe répond à un besoin différent, et se tromper de rôle conduit vite à un mauvais achat ou à un schéma de sécurité bancal.

La distinction est importante, parce qu’un détendeur ne remplace pas une protection de surpression et qu’un disque de rupture ne convient pas à tous les montages, surtout si l’on veut une remise en service rapide. En pratique, je vois souvent un régulateur pour tenir le fonctionnement nominal, puis une soupape pour gérer l’anomalie. Cette combinaison est saine, à condition que chaque élément ait son rôle propre.

Il reste alors une question très concrète: que faut-il vérifier avant d’acheter ou de remplacer la pièce sur un chantier réel?

Ce que je vérifie avant d’acheter pour un chantier neuf ou une rénovation

Avant de valider un modèle, je passe en revue quelques points simples, mais décisifs.

• La pression de service réelle du circuit et la pression maximale admissible de l’équipement.
• Le fluide concerné et sa température d’utilisation.
• Le débit qu’il faut pouvoir évacuer en cas d’anomalie.
• Le type de raccordement, l’encombrement et la place disponible.
• La qualité de l’évacuation et l’absence d’isolement accidentel.

Si ces cinq points sont clairs, le choix devient beaucoup plus sûr. Si l’un d’eux manque, je préfère ralentir le projet plutôt que de poser un organe de sécurité choisi à moitié. C’est souvent ce temps gagné au départ qui évite ensuite les fuites récurrentes, les déclenchements intempestifs et les remplacements inutiles.

En résumé pratique, je retiens une règle simple: la bonne protection n’est pas celle qui “ressemble” au bon modèle, mais celle qui correspond au fluide, au scénario de surpression, au débit à dissiper et aux contraintes réelles du montage. Dans un circuit sous pression, c’est rarement la pièce la plus chère qui fait la différence, mais la plus juste.
