Un bon schéma de raccordement de la tuyauterie piscine ne sert pas seulement à faire circuler l’eau. Il conditionne le débit, la qualité de filtration, la facilité d’entretien et la durée de vie des équipements. Quand le réseau hydraulique est pensé proprement dès le départ, on évite les pertes de charge inutiles, les zones mortes dans le bassin et les reprises de chantier qui coûtent toujours plus cher que prévu.
Je vais aller droit au but: comment lire le circuit, où placer les pièces à sceller, quels diamètres choisir, comment raccorder le local technique et comment intégrer une PAC, un électrolyseur ou un spa sans déséquilibrer l’ensemble. L’objectif est simple: vous donner une base claire, concrète et exploitable sur chantier.
Les points qui font vraiment la différence sur une plomberie de piscine bien pensée
- Le circuit doit rester lisible: aspiration, pompe, filtre, traitement, puis refoulement.
- En France, on travaille le plus souvent en DN50 ou DN63, avec une montée en diamètre dès que la distance augmente.
- Le local technique gagne à rester proche du bassin, idéalement à moins de 10 m, pour limiter les pertes de charge.
- Les buses de refoulement se placent en général sur la paroi opposée aux skimmers, à environ 40 cm sous la margelle.
- Un by-pass simplifie l’ajout d’une PAC, d’un UV ou d’un électrolyseur, tout en permettant l’isolement de l’appareil.
- Avant l’hiver, il faut pouvoir purger les canalisations et protéger les lignes du gel.

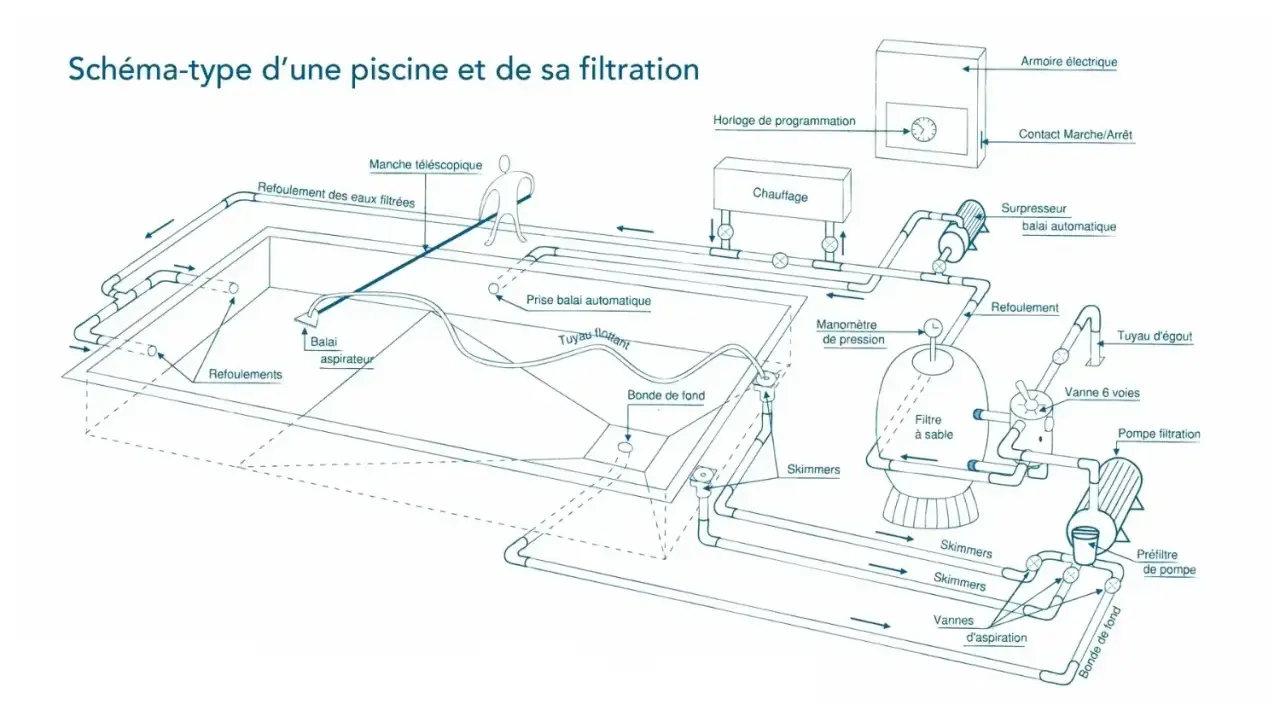

Le circuit hydraulique d’une piscine se lit dans un sens précis
Je pars toujours de la même logique: l’eau sort du bassin par les organes d’aspiration, passe par la pompe, traverse le filtre, éventuellement un équipement de traitement ou de chauffage, puis revient dans le bassin par les buses de refoulement. Ce sens n’est pas un détail de dessin technique; il dicte le placement des vannes, la taille des tuyaux et la facilité d’entretien.
| Élément | Rôle | Ce que je surveille |
|---|---|---|
| Skimmers | Récupèrent les débris en surface | Leur nombre, leur répartition et la possibilité de les équilibrer avec des vannes |
| Bonde de fond | Améliore le brassage du fond et peut aider à la vidange | Une aspiration complémentaire, jamais un montage confus ou impossible à isoler |
| Prise balai | Permet l’aspiration manuelle ou un robot hydraulique selon le système | Un accès simple et un bouchon proprement positionné hors usage |
| Pompe avec préfiltre | Met l’eau en mouvement et protège l’hydraulique grossièrement | Un accès facile au panier, au couvercle et aux joints |
| Filtre | Retient les particules fines | La cohérence entre débit, média filtrant et vanne multivoies |
| Buses de refoulement | Renvoient l’eau traitée dans le bassin | Leur orientation pour pousser les impuretés vers les skimmers |
Dans un bassin classique, j’aime garder un schéma simple: plusieurs lignes d’aspiration peuvent converger vers le local technique, mais elles doivent rester identifiables et isolables. Une ligne trop « noyée » dans les raccords devient vite impossible à diagnostiquer en cas de perte d’amorçage ou de fuite lente. Une fois ce sens de circulation compris, le vrai travail consiste à le dessiner proprement avant de sortir la colle.
Dessiner le réseau avant de creuser ou de coller
Avant tout collage, je fais un plan à plat du bassin, du local technique et des canalisations. Ce plan n’a pas besoin d’être artistique; il doit simplement être lisible, coté et cohérent. Je note les longueurs réelles, les changements de direction, la hauteur du local technique et les équipements à intégrer plus tard, parce qu’un chauffage ou un traitement automatisé oubliés au départ finissent presque toujours en bricolage.
- Je place d’abord les pièces à sceller: skimmers, bonde de fond, prise balai et buses de refoulement.
- Je trace ensuite le chemin le plus direct possible vers le local technique, sans multiplier les détours inutiles.
- Je sépare clairement les lignes d’aspiration et de refoulement pour éviter les erreurs de montage.
- Je réserve une zone pour les accessoires futurs: PAC, électrolyseur, UV, régulation pH ou domotique.
- Je prévois des points de démontage, parce qu’un réseau totalement « figé » devient pénible dès la première maintenance.
Sur le terrain, je fais toujours un montage à blanc avant collage. Cela permet de vérifier que les raccords tombent juste, que les vannes restent accessibles et que l’orientation des coudes ne crée pas d’angle mort. Sur une piscine de forme libre, je cherche moins la symétrie que la circulation utile: il faut que l’eau balayée par les refoulements pousse réellement les saletés vers la zone d’aspiration. Une fois ce tracé posé, le choix du diamètre devient beaucoup plus rationnel.
Choisir le bon diamètre évite 80 % des regrets
Dans les bassins français, on rencontre surtout du DN50 et du DN63. Pour les petites installations ou certaines piscines hors-sol, on voit aussi du 32, du 38 ou du 40 mm, mais ces sections deviennent vite limitées dès que la ligne s’allonge ou que le circuit doit alimenter plusieurs organes. En pratique, le bon diamètre dépend de trois choses: la distance, le débit recherché et le nombre de coudes.
| Situation | Diamètre fréquent | Ce que j’en pense | Quand je monte d’un cran |
|---|---|---|---|
| Piscine hors-sol simple | 32 ou 38 mm | Pratique, économique, suffisant sur une ligne courte | Dès qu’il y a plus de longueur, plus de débit ou un chauffage à alimenter |
| Piscine familiale enterrée | 50 mm | Le standard le plus courant, facile à trouver et à raccorder | Si le local technique s’éloigne ou si le bassin est plus exigeant |
| Bassin plus grand, spa ou local éloigné | 63 mm | Je le préfère quand je veux limiter les pertes de charge | Quand la tuyauterie est longue, très coudée ou multi-équipements |
Je garde aussi une règle simple: sur l’aspiration, le diamètre ne doit pas être inférieur à celui du retour, et dans beaucoup de cas il vaut mieux faire plus grand que juste « suffisant ». Le PVC pression rigide reste la base des parties enterrées ou fixes; le tuyau souple renforcé peut aider à rattraper un alignement ou absorber une vibration, mais il ne doit pas servir à compenser un plan mal pensé. Si je dois choisir entre un réseau un peu plus généreux et un réseau trop serré, je prends presque toujours la marge. C’est elle qui protège le débit et le confort d’entretien.
Une fois le bon diamètre choisi, il reste à organiser le local technique pour que la pompe travaille sans forcer inutilement.

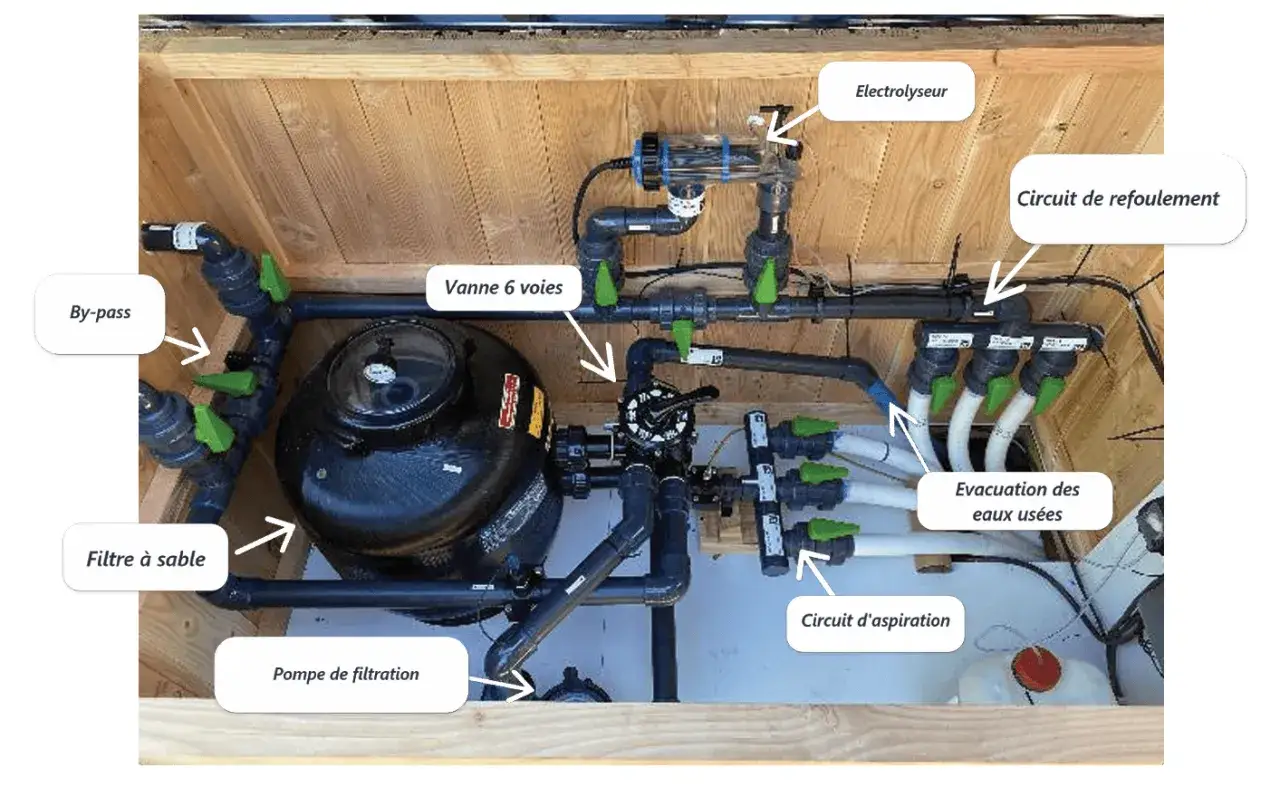

Le local technique doit rester simple, accessible et court
Plus le local technique est proche du bassin, plus l’hydraulique respire. En pratique, j’évite de dépasser 10 m entre le bassin et le local, parce que la longueur augmente les pertes de charge et pousse souvent à surdimensionner la pompe. Ce n’est pas seulement une question de puissance: plus le réseau est long, plus il y a de risques de fuite, de prise d’air et de maintenance compliquée.
Je fais aussi attention à la position de la pompe. Si elle n’est pas auto-amorçante, je la garde très proche du niveau d’eau et dans un local sec, ventilé et facile d’accès. La pompe ne doit pas être enfermée dans un angle improbable ou coincée derrière un empilement de vannes. Le jour où il faut changer un joint, on comprend vite la différence entre un local « rangé » et un local bien conçu.
- Je limite les coudes à 90° et je préfère des courbes douces ou des 45° quand c’est possible.
- Je pose des vannes d’isolement sur l’aspiration et sur le refoulement pour pouvoir intervenir sans vider tout le circuit.
- Je prévois des raccords démontables près de la pompe et du filtre.
- Je garde le manomètre et la vanne multivoies accessibles, pas cachés derrière un appareil.
- Je vérifie que le sens de la filtration reste évident, y compris pour quelqu’un qui n’a pas monté le réseau.
Il y a un autre point que je ne néglige jamais: la vanne multivoies d’un filtre à sable ne se manœuvre pas pompe en marche. C’est une erreur classique, et elle abîme inutilement l’équipement. Quand le local technique est lisible et court, le circuit gagne en rendement. Et c’est précisément ce qui permet d’ajouter des équipements plus avancés sans casser l’équilibre hydraulique.
PAC, électrolyseur et spa demandent un vrai by-pass
Dès qu’on ajoute un chauffage, un traitement automatisé ou un spa, le circuit ne doit plus être traité comme une simple boucle « bassin-filtre-bassin ». Il faut réserver une place nette à l’équipement, souvent après le filtre et avant le retour au bassin, avec un by-pass bien réglé. Un by-pass, c’est un ensemble de trois vannes qui permet de détourner, doser ou isoler l’eau qui passe dans l’appareil.
La pompe à chaleur
Je place la PAC sur une dérivation dédiée, jamais en ligne brute sans possibilité de réglage. Cela me permet d’ajuster le débit selon la notice de l’appareil et de couper l’alimentation hydraulique lors d’un entretien. La PAC n’aime ni les débits mal contrôlés ni les installations où elle devient le point le plus haut du circuit sans purge possible.
L’électrolyseur ou l’UV
Pour un électrolyseur au sel ou un appareil UV, je cherche une portion de tuyau propre, stable et suffisamment droite pour que la cellule travaille dans de bonnes conditions. Les sondes et les cellules doivent être installées sans forcer sur les raccords, avec un accès simple pour le nettoyage et la maintenance. Là encore, le by-pass évite les démontages pénibles.
Lire aussi : Réamorcer pompe piscine - Le guide infaillible pour y arriver
Le spa et les jets
Le spa change la logique parce qu’il demande souvent plus de débit sur des lignes plus courtes. Dès qu’un projet mélange piscine et spa, je sépare le plus possible les circuits et je vérifie que chaque branche est cohérente avec l’usage réel. Les jets de massage supportent mal les tuyauteries hésitantes, les coudes trop nombreux et les réductions mal placées. Ici, la compacité compte presque autant que le diamètre.
Quand ces équipements sont bien intégrés, la plomberie devient modulaire: on peut isoler, régler et faire évoluer l’installation sans tout recommencer. C’est aussi ce qui facilite le passage à une gestion plus connectée, qu’il s’agisse du chauffage, du traitement ou d’une régulation pilotée à distance. Mais avant d’imaginer la domotique, il faut éviter les erreurs de base qui sabotent le débit.
Les erreurs que je vois le plus souvent sur un chantier
Les pannes les plus frustrantes ne viennent pas toujours d’un gros défaut. Elles viennent souvent d’un détail hydraulique banal, mais répété plusieurs fois. Et sur une piscine, le cumul des petits défauts finit par se sentir très vite sur le débit, le bruit de la pompe et la qualité de filtration.
- Réduire trop vite le diamètre pour économiser quelques mètres de tuyau. Le circuit devient plus nerveux et la pompe force davantage.
- Multiplier les coudes à 90°. Deux coudes doux valent souvent mieux qu’un angle sec, surtout sur l’aspiration.
- Oublier les raccords démontables. Le jour où un joint lâche, on regrette immédiatement de ne pas avoir prévu une vraie maintenance.
- Ne pas équilibrer les lignes d’aspiration. Si les skimmers et la bonde de fond ne sont pas bien gérés par des vannes, le circuit aspire mal ou déséquilibre le bassin.
- Installer la PAC ou l’électrolyseur sans by-pass. On complique chaque réglage et chaque démontage.
- Manquer de purge pour l’hiver. L’eau stagnante dans une canalisation peut geler et fissurer les pièces à sceller ou les tuyaux.
- Tourner la vanne multivoies n’importe quand. Sur un filtre à sable, cela se fait pompe arrêtée, point final.
Je repère aussi très vite un réseau mal conçu à l’oreille: pompe bruyante, amorçage capricieux, bulles dans les buses, écoulement irrégulier. Ce sont rarement des mystères; ce sont presque toujours des signes de perte de charge, d’air parasite ou de mauvaise répartition des lignes. Une fois ces pièges évités, le chantier devient beaucoup plus stable dans le temps.
Ce que je vérifie avant le collage final et avant l’hiver
Juste avant de coller définitivement, je refais une lecture complète du réseau comme si je n’avais jamais vu le chantier. Les vannes doivent être logiques, les accès faciles et les directions de circulation évidentes. Je vérifie aussi que chaque ligne peut être purgée sans improvisation, parce que l’hiver ne pardonne pas une canalisation oubliée pleine d’eau.
Pour l’hivernage, je veux pouvoir isoler les skimmers, la prise balai et les buses de refoulement, puis vider les canalisations sans forcer. Les bouchons d’hivernage et les accessoires adaptés ne sont pas des gadgets: ils évitent à l’eau stagnante de geler dans les tuyaux et de déformer les pièces. Si la piscine est équipée d’un spa, je contrôle aussi les circuits annexes, car ils retiennent parfois de l’eau dans des tronçons qu’on oublie au premier passage.
Si je ne devais retenir qu’une seule idée, ce serait celle-ci: un réseau hydraulique de piscine doit rester simple à lire, simple à purger et simple à maintenir. Quand le schéma est clair, que le local technique reste proche et que chaque appareil peut être isolé sans couper la moitié de l’installation, la piscine gagne en fiabilité et le confort d’usage s’améliore immédiatement.
