Brancher une pompe de piscine - Évitez les erreurs courantes !

Raccorder une pompe de piscine proprement, c’est sécuriser la circulation de l’eau dès le premier jour et éviter les fuites, les déclenchements intempestifs ou l’amorçage raté. Quand on veut comprendre comment brancher une pompe de piscine, il faut penser en même temps au circuit hydraulique, à l’alimentation électrique et à la mise en service. Je vais aller droit au but: ce qu’il faut préparer, l’ordre des raccordements, la protection électrique à prévoir et les erreurs que je vois le plus souvent.

Préparer le local technique et la pompe

Je commence toujours par la plaque signalétique. Elle me donne la tension, l’intensité, le type d’alimentation, la présence d’une variation de vitesse et, surtout, la marge de protection à prévoir. Une pompe de piscine ne se choisit pas “à peu près” : si la puissance, le calibre de protection et la section de câble ne s’accordent pas, le problème finit tôt ou tard en échauffement, en déclenchement ou en panne de démarrage.

Ensuite, je regarde l’implantation. La pompe doit reposer sur un support stable, hors d’eau, avec de la place pour ouvrir le couvercle du préfiltre, nettoyer le panier et intervenir sur les raccords. J’évite les poses serrées contre un mur, les câbles tendus et les zones où les éclaboussures sont permanentes. Dans l’environnement du bassin, la règle de prudence reste simple : pas de matériel électrique à portée directe de l’eau, et encore moins à l’improviste.

Je vérifie aussi les éléments les plus bêtes, ceux qui font perdre une heure quand on les oublie : joints toriques, unions PVC, sens de circulation indiqué sur le corps de pompe, vannes d’isolement, et éventuel clapet anti-retour si l’installation en demande un. Petit détail qui compte vraiment : sur les raccords à union, je ne force pas le filetage et je ne maquille pas un joint plat avec du téflon au hasard. Si le joint n’est pas bon, il faut le remplacer, pas bricoler.

À ce stade, le but n’est pas encore de mettre sous tension. Je veux seulement une pompe prête à recevoir un circuit hydraulique propre. Une fois cette base saine, le raccordement de l’eau devient beaucoup plus lisible.

Monter le circuit hydraulique dans le bon ordre

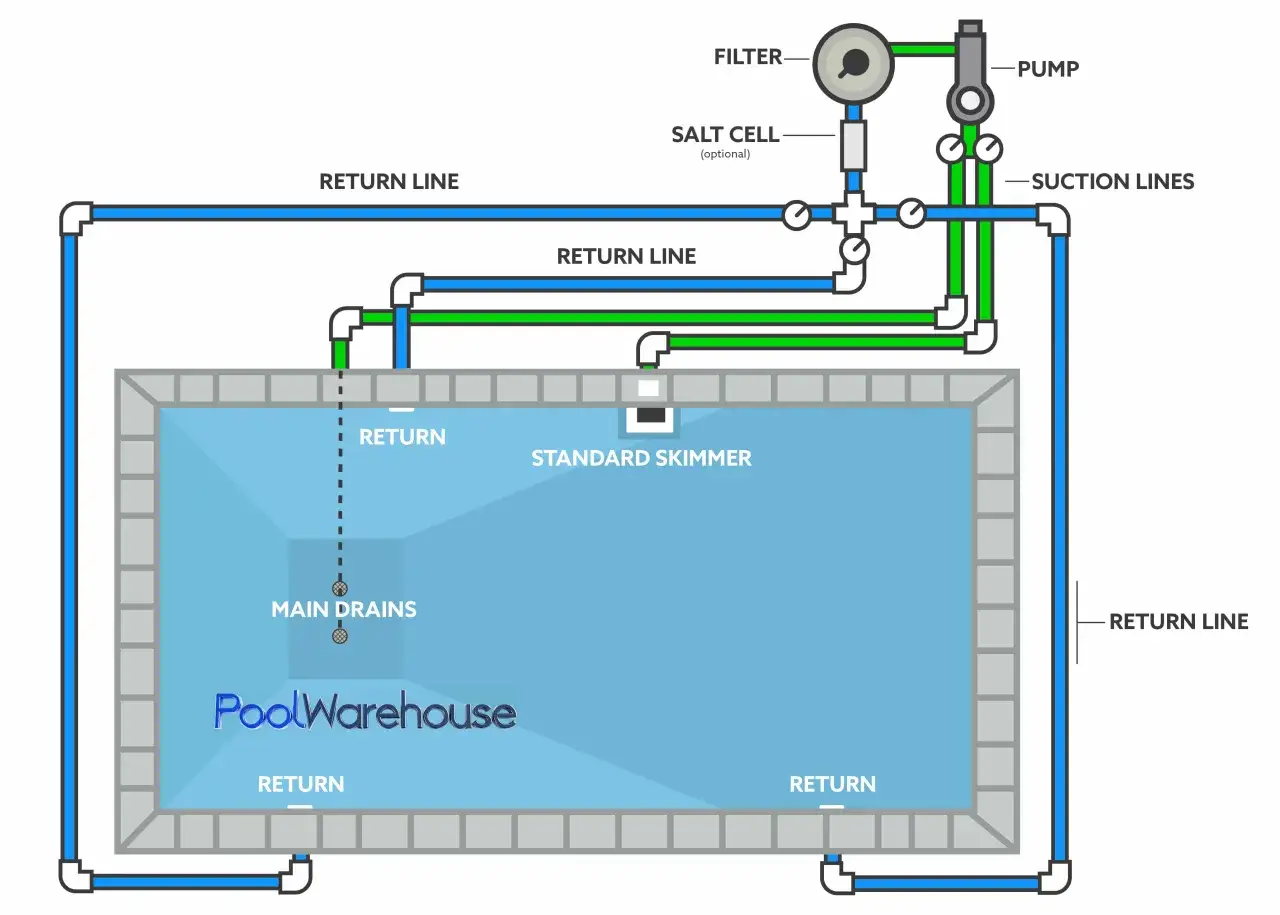

Le système de filtration d’une piscine fonctionne dans un ordre précis: l’eau arrive depuis les skimmers, la bonde de fond ou la prise balai, passe dans la pompe, traverse le filtre, rejoint éventuellement un traitement ou un chauffage, puis revient au bassin par les buses de refoulement. C’est simple sur le papier, mais c’est précisément là que les erreurs de tuyauterie se paient le plus vite.

Je privilégie des coudes progressifs, des longueurs propres et des vannes d’isolement sur l’aspiration et le refoulement. Ce n’est pas du confort de chantier, c’est de la maintenance intelligente : quand il faut nettoyer le panier, changer un joint ou intervenir sur le filtre, on est content de pouvoir couper une seule partie du circuit. Sur une installation avec spa, je redouble d’attention sur le débit, parce que les jets, le chauffage et les éventuels accessoires augmentent vite les exigences hydrauliques.

Le cœur du sujet est là : si l’hydraulique est cohérente, la pompe respire. Si elle aspire de l’air, si le filtre est monté à l’envers ou si le by-pass est oublié, le problème apparaît tout de suite au démarrage. Et c’est justement ce démarrage qu’il faut maintenant sécuriser électriquement.

Le branchement électrique à sécuriser sans improviser

Je coupe l’alimentation avant tout travail, sans exception. Ensuite, je pars d’un principe simple: un circuit dédié pour la pompe, une protection différentielle 30 mA au maximum, et un disjoncteur calibré selon la puissance réelle du moteur. Legrand rappelle qu’une pompe de 1 500 W sous 230 V consomme environ 6,5 A; dans ce cas, un disjoncteur de 10 A est recommandé. Cela donne un bon repère de départ, mais je garde toujours la notice constructeur comme arbitre final.

Si la pompe est à vitesse variable ou équipée d’un variateur, je vérifie aussi le type de différentiel. La série NF C 15-100-1 met en avant des protections de type F pour certains équipements à variateur de vitesse monophasé, dont plusieurs pompes de piscine. En pratique, je ne mélange jamais “pompe standard” et “pompe inverter” dans la même logique de protection: le comportement au démarrage et les courants parasites ne sont pas les mêmes.

Une fois le circuit protégé et câblé proprement, le vrai test arrive: le premier amorçage. C’est là qu’on voit si le montage hydraulique tient la route.

Mettre en route la filtration sans perdre l’amorçage

Une pompe de piscine, surtout si elle est autoamorçante, n’aime jamais démarrer à sec. Pour le premier lancement, je procède toujours dans le même ordre: j’ouvre toutes les vannes d’aspiration et de refoulement, je remplis le préfiltre d’eau, je vérifie le joint du couvercle, puis j’ouvre la purge d’air du filtre si l’installation en possède une. Pentair recommande clairement de remplir le panier d’eau avant la première mise en service et de laisser l’air s’échapper jusqu’à ce qu’un flux stable apparaisse.

1. J’ouvre les vannes du circuit.
2. Je remplis le panier préfiltre jusqu’au niveau d’eau.
3. Je contrôle le joint du couvercle et je serre sans excès.
4. J’ouvre la purge d’air du filtre ou le clapet prévu à cet effet.
5. Je démarre la pompe et j’attends un débit stable.
6. Je referme la purge uniquement quand l’eau sort sans bulles.

Sur une pompe à vitesse variable, je peux lancer une vitesse plus élevée pour l’amorçage, puis revenir à un régime de filtration plus doux. C’est logique: on aide la colonne d’eau à s’installer, puis on retrouve un fonctionnement économique et plus silencieux. Je surveille ensuite le manomètre du filtre, le bruit du moteur et les retours d’eau dans le bassin. Si des bulles persistent, je ne force pas; je cherche plutôt une prise d’air sur l’aspiration ou un joint mal assis.

Je fais aussi attention aux produits chimiques. Les manuels de pompe rappellent de ne pas injecter de produits non dilués directement devant l’aspiration, sous peine d’abîmer des composants et de fausser le démarrage. Là encore, la discipline de départ évite des dégâts qu’on aurait tendance à attribuer trop vite à la pompe elle-même.

Quand la pompe démarre bien, les pannes les plus pénibles viennent rarement de la machine. Elles viennent d’un détail de pose qu’on a laissé passer.

Les erreurs que je vois le plus souvent sur chantier

• Entrée et sortie inversées : l’eau circule mal, le filtre travaille à contre-sens ou le débit devient incohérent.
• Prise d’air sur l’aspiration : le préfiltre se vide partiellement, la pompe cavite et le bruit devient sec ou irrégulier.
• Vanne laissée à moitié fermée : la pompe force inutilement, chauffe et perd en rendement.
• Diamètre de tuyau trop faible : les pertes de charge augmentent et le débit réel chute.
• Trop de coudes à 90 degrés : chaque angle freine l’eau et dégrade l’amorçage.
• Protection électrique trop juste : déclenchements à répétition, surtout au démarrage ou sur les modèles à variateur.
• Oubli de purge d’air : le filtre monte en pression trop vite et la circulation reste instable.

Le mot qui résume le mieux ces problèmes, c’est cavitation : la pompe aspire de l’air au lieu d’un flux d’eau continu, ce qui la fait vibrer, surchauffer et s’user prématurément. Quand j’entends une installation “ronronner bizarrement” dès les premières minutes, je regarde d’abord l’air, les joints et les vannes, pas le moteur. C’est souvent là que se trouve la vraie cause.

Quand je délègue sans hésiter à un professionnel

Je délègue dès qu’il y a un doute sur la sécurité électrique, un ancien tableau à remettre à niveau, une ligne trop longue à calculer ou une pompe à vitesse variable à intégrer proprement. Le cas est encore plus net si l’installation est triphasée, si le local technique se trouve dans une zone humide ou si la piscine alimente aussi un spa avec chauffage et automatismes. On peut toujours “faire fonctionner” une pompe; l’enjeu réel, c’est de la faire fonctionner sans fragiliser l’installation.

Promotelec recommande d’ailleurs un contrôle annuel par un pisciniste pour vérifier l’usure, la corrosion et l’état des câbles. Je trouve ce conseil très sain: une piscine ne se juge pas seulement au premier jour, mais à la tenue du montage dans le temps. Un électricien qualifié, lui, apporte la lecture de la norme, le bon calibrage des protections et la vérification de la terre, ce qu’un montage amateur oublie facilement quand tout semble “marcher”.

Si vous partez d’une installation existante, le vrai sujet n’est pas seulement de raccorder une nouvelle pompe. Il faut aussi vérifier la cohérence de l’ensemble: disjoncteur, différentiel, liaison équipotentielle, diamètre des conduites, emplacement du coffret et compatibilité avec la domotique éventuelle. C’est souvent à ce moment-là qu’on évite les problèmes de saison suivante.

Une fois ces points cadrés, il reste une dernière étape simple mais décisive: les contrôles juste après le premier démarrage.

Les contrôles que je refais toujours après le premier démarrage

Après la mise en route, je reste quelques minutes à côté du local technique. Je cherche un débit franc au refoulement, je vérifie qu’aucune fuite n’apparaît sur les unions, je regarde la pression au filtre et j’écoute le moteur. Un léger bruit de mise en charge est normal au départ; en revanche, une aspiration trop bruyante, des bulles persistantes ou une montée de température rapide ne le sont pas.

Je reviens ensuite sur trois points très concrets: le niveau d’eau dans le panier préfiltre, le serrage des raccords et la stabilité du différentiel. Si tout tient après ce premier essai, je considère que l’installation est saine. Au début de saison, après l’hivernage, je refais exactement la même routine, parce que les joints ont travaillé, que les dépôts se sont installés et que le circuit a parfois perdu un peu de sa souplesse.

Pour une piscine comme pour un spa, c’est cette régularité qui fait la différence: un branchement propre, un amorçage sans précipitation et un contrôle annuel valent mieux qu’un dépannage en urgence. Je préfère toujours une installation simple à relire, bien protégée et facile à entretenir, plutôt qu’un montage “astucieux” que plus personne n’ose toucher six mois plus tard.
