Une piscine sûre ne dépend pas seulement d’un bon disjoncteur ou d’un éclairage étanche. Le vrai sujet, c’est aussi la façon dont les parties métalliques, la terre et la protection différentielle sont reliées entre elles autour du bassin. Je détaille ici le schéma de mise à la terre d’une piscine, les éléments à raccorder, la logique d’une terre locale et les erreurs qui compliquent le chantier en piscine comme en spa.
Les points à retenir pour une terre de piscine fiable et lisible
- La sécurité repose sur l’association entre prise de terre, liaison équipotentielle et différentiel 30 mA.
- Autour du bassin, je relie tout ce qui peut être touché ou créer une différence de potentiel: métal, structure, échelles, équipements et certaines canalisations.
- Une terre locale dédiée à la piscine est souvent plus propre qu’un raccordement mal maîtrisé à la terre de la maison.
- Les volumes électriques autour d’une piscine restent très contraignants, avec des distances de protection à respecter jusqu’à 2 m autour du bassin et 2,5 m de hauteur.
- Le chantier doit rester mesurable, accessible et anticorrosion, sinon la conformité est fragile dès la première saison.
Le schéma à garder en tête avant de raccorder un bassin

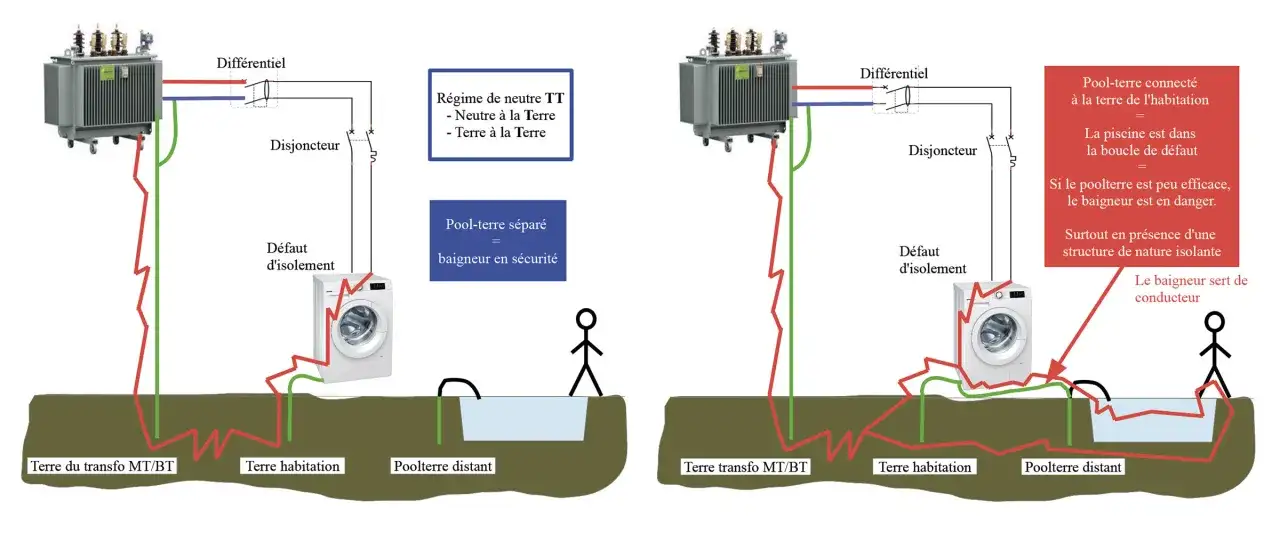

Je pars toujours d’un enchaînement très simple: prise de terre ou terre locale, barrette de coupure, tableau électrique, puis liaison équipotentielle des éléments conducteurs autour du bassin. Le but n’est pas de “faire disparaître” toute tension, mais d’éviter qu’une personne puisse toucher deux points à des potentiels différents en même temps.
- La terre évacue les défauts et stabilise la référence électrique.
- La barrette de mesure permet de contrôler la terre sans démonter toute l’installation.
- Le différentiel 30 mA coupe vite en cas de fuite de courant.
- La liaison équipotentielle supplémentaire relie les masses conductrices accessibles dans la zone humide.
- Les équipements de piscine restent protégés par leur emplacement, leur indice IP et leur alimentation adaptée.
Dans une piscine, la zone sensible ne se limite pas au bassin lui-même. La norme encadre des volumes autour de l’eau: le volume 1 s’étend jusqu’à 2 m autour du bassin et jusqu’à 2,5 m de hauteur, avec des contraintes beaucoup plus strictes sur les matériels autorisés. C’est la raison pour laquelle je préfère lire le schéma comme une chaîne de sécurité, et non comme un simple dessin de câbles.
Une fois cette logique posée, la vraie question devient plus concrète: quels éléments faut-il relier, et lesquels ne doivent pas être traités comme de simples accessoires électriques ?
Ce qu’il faut relier autour d’une piscine ou d’un spa
Je ne relie pas tout “par défaut”. Je relie ce qui peut être touché simultanément par un baigneur ou ce qui peut devenir conducteur en cas de défaut: métal visible, structure armée, équipements fixes et accessoires techniques exposés à l’humidité. Dans un spa extérieur, la logique est la même, mais les erreurs de proximité sont souvent encore plus faciles à commettre parce que les distances sont réduites.
| Élément | Pourquoi le raccorder | Point de vigilance |
|---|---|---|
| Structure métallique ou armatures accessibles | Réduire les différences de potentiel dans le bassin et autour | Raccords continus, anticorrosion, contrôle de la continuité |
| Échelles, mains courantes, garde-corps, plongeoirs | Ce sont des points de contact directs | Ne pas compter sur une simple fixation mécanique |
| Pièces métalliques des équipements fixes | Pompe, filtre, réchauffeur, électrolyseur ou boîtier conducteur peuvent devenir dangereux en défaut | Leur conducteur de protection doit être cohérent avec l’ensemble du circuit |
| Canalisations métalliques et raccords conducteurs | Ils peuvent amener un potentiel parasite dans la zone humide | Vérifier la continuité réelle, pas seulement l’apparence |
| Pièces métalliques d’un spa | Corps métallique, accès, habillage conducteur, éléments de commande proches de l’eau | La compacité du spa exige un cheminement court et lisible |
Le point le plus important, à mes yeux, est celui-ci: une masse métallique non reliée correctement est plus dangereuse qu’une installation plus simple mais cohérente. Le raccordement doit rester continu, contrôlable et compatible avec le milieu chloré ou salin, sinon la corrosion finit par reprendre le dessus.
Cette logique ne sert toutefois à rien si la prise de terre elle-même est mal choisie. C’est là que se joue le débat entre terre locale et raccordement à l’installation de la maison.
Terre locale ou terre de la maison
Je vois souvent des installations où l’on veut tout raccorder à la terre du logement sans vérifier sa qualité. C’est rarement la meilleure approche. Pour une piscine, une terre locale dédiée est souvent plus propre, surtout en rénovation, avec un bassin éloigné du tableau principal ou un traitement de l’eau qui génère des courants parasites.
Promotelec rappelle qu’une terre locale peut être déployée pour la piscine, en fond de fouille de préférence ou par piquet(s), et qu’il faut garder une distance d’environ 2,50 m entre les parties accessibles de deux systèmes de terre s’ils coexistent. Le même organisme indique aussi une limite maximale de 100 ohms pour la résistance de terre et vise plutôt 20 ohms pour les systèmes de type SECOE autour des piscines.
| Option | Quand elle a du sens | Avantage principal | Limite |
|---|---|---|---|
| Terre commune à la maison | Installation récente, terre mesurée et satisfaisante | Architecture plus simple | Risque de remonter les défauts du reste du logement si la mise en œuvre est médiocre |
| Terre locale dédiée | Rénovation, bassin éloigné, terrain favorable, recherche d’une référence plus stable | Chaîne de sécurité plus lisible pour la piscine | À mesurer et à maintenir séparément |
| Terre locale + liaison vers l’habitation | Cas particuliers, étude électrique soignée, continuité vérifiée | Flexibilité de conception | Nécessite une vraie maîtrise des potentiels et des distances |
Mon conseil est simple: je mesure avant de raccorder. Si la terre existante est bonne, je peux la reprendre proprement; si elle est douteuse, je crée une terre locale au lieu de bricoler un compromis qui vieillira mal. Et dès qu’un électrolyseur, un système de traitement ou une installation salée entre en jeu, je deviens encore plus strict sur la qualité de la terre et sur la continuité des liaisons.
Une terre bien pensée ne suffit cependant pas si le câblage et les protections sont mal exécutés. C’est là que beaucoup de chantiers se compliquent inutilement.
Le câblage et les connexions qui font la différence
Sur une piscine, je préfère les montages simples, visibles et entretenables. Le meilleur câblage n’est pas celui qui multiplie les artifices, mais celui qui laisse une continuité nette entre la terre, les masses métalliques et les équipements de protection.
- Je garde un cheminement court entre la terre et les points à relier. Plus le trajet est long, plus la lecture du système devient floue.
- J’utilise des conducteurs vert/jaune adaptés et des colliers, bornes ou raccords prévus pour l’humidité et la corrosion.
- Je protège les circuits par un différentiel 30 mA, indispensable autour d’un bassin pour couper vite en cas de fuite de courant.
- Je traite à part les matériels immergés: éclairage subaquatique en très basse tension de sécurité, souvent en 12 V maximum, avec un indice IPX8 et une alimentation hors des volumes interdits.
- Je n’utilise jamais une canalisation d’eau comme prise de terre, même si elle paraît métallique et “déjà là”. C’est une erreur classique, et une mauvaise idée du point de vue de la continuité.
- Je garde la maintenance accessible: barrette de mesure, bornier, boîtes de connexion et points de contrôle doivent pouvoir être revus sans tout démonter.
Autour du bassin, les prises et raccordements doivent aussi rester dans des boîtiers étanches IPX4 minimum, et je bannis les rallonges non protégées contre l’eau. Pour les systèmes d’évacuation des charges électrostatiques autour d’un bassin, la logique est encore plus précise: on parle souvent d’une tresse de 6 mm² raccordée à une prise de terre dédiée. Ce n’est pas un détail cosmétique; c’est ce qui permet d’éviter les phénomènes parasites dans l’eau, les sondes et les équipements de traitement.
Quand le câblage est propre, il reste malgré tout des erreurs de conception très courantes. Je les préfère connues à l’avance, parce qu’elles sont plus faciles à éviter qu’à corriger après coup.
Les erreurs qui créent le plus de risques
Je retrouve presque toujours les mêmes défauts sur les chantiers mal anticipés. Le problème, ce n’est pas seulement la non-conformité: c’est aussi la fausse impression de sécurité qu’elle laisse derrière elle.
| Erreur fréquente | Conséquence | Correction utile |
|---|---|---|
| Confondre terre et liaison équipotentielle | Le courant de défaut n’est pas traité au bon endroit | Séparer clairement la fonction de terre et la fonction de bonding |
| Multiplier les raccordements sans logique | Lecture difficile, maintenance compliquée, continuité incertaine | Repartir d’un bornier central et d’un plan simple |
| Installer des connexions cachées ou inaccessibles | La corrosion n’est détectée qu’au moment de la panne | Rendre les points de contrôle accessibles |
| Oublier une échelle, un garde-corps ou un accessoire de spa | Une masse conductrice reste isolée du reste du système | Faire un relevé complet de tous les points de contact |
| Utiliser des pièces standard non prévues pour l’eau chlorée ou salée | Dégradation rapide des serrages et mauvais contacts | Choisir des composants adaptés au milieu piscine |
| Installer des prises ou alimentations trop proches des volumes sensibles | Risque accru de contact ou d’éclaboussures | Respecter les volumes de protection et les indices IP adaptés |
Le piège le plus fréquent reste celui du “ça marche donc c’est bon”. En piscine, une installation peut fonctionner le jour de la réception et devenir discutable six mois plus tard à cause de la corrosion, d’un serrage qui bouge ou d’un accessoire ajouté sans reprise du bonding. Je préfère donc un système un peu plus sobre, mais pensé pour durer.
Avant la mise en eau, je fais encore une série de contrôles concrets. C’est cette dernière étape qui transforme un bon dessin en installation réellement fiable.
Les vérifications que je fais avant la mise en eau
Je commence par la continuité de toutes les liaisons équipotentielles, puis je vérifie la résistance de terre avec un appareil adapté. Promotelec recommande d’effectuer cette mesure systématiquement sur une installation de piscine et de raccorder le bassin à la terre existante seulement si la valeur est satisfaisante; sinon, il faut créer une terre locale.
- Je teste le déclenchement du différentiel 30 mA et je vérifie que le circuit de la piscine lui est bien attribué.
- Je contrôle visuellement les serrages, les colliers, les raccords et l’état des pièces métalliques exposées.
- Je vérifie les distances de sécurité autour du bassin, surtout si des équipements fixes, une terrasse conductrice ou un spa voisin compliquent la zone.
- Je confirme l’accessibilité de la barrette de mesure et des boîtes de connexion utiles à la maintenance.
- Je repasse après la première saison, car l’humidité, le chlore et le sel révèlent parfois des défauts qu’aucun test rapide ne montre au départ.
Au fond, un bon schéma de mise à la terre pour piscine ne cherche pas la sophistication. Il doit être lisible, mesurable et stable dans le temps, avec des masses bien reliées, une terre adaptée et des protections qui coupent sans hésiter. C’est cette rigueur-là qui fait la différence entre un bassin agréable à utiliser et une installation qui reste fragile dès que l’environnement devient humide, chaud et chimiquement agressif.
