La vanne guillotine inox est un organe de sectionnement pensé pour couper et isoler un fluide chargé, pas pour le doser. En pratique, elle intéresse surtout quand on doit gérer des boues, des eaux usées, des produits pâteux ou des fluides un peu agressifs, avec un besoin de fiabilité et d’entretien raisonnable. Je vais aller à l’essentiel: ce qu’elle sait faire, ses limites, les critères qui changent vraiment la décision, et les points à vérifier avant l’achat ou la pose.
Les points à retenir avant de choisir
- La vanne à guillotine sert surtout en tout-ou-rien; elle n’est pas faite pour régler un débit.
- L’inox protège mieux contre la corrosion, mais le siège, la lame et la tige comptent autant que le corps.
- Le bon choix dépend d’abord du fluide: eaux usées, boues, pulpes, chimie ou fluide clair ne demandent pas la même configuration.
- Le mode de commande change tout: manuel, pneumatique ou électrique n’ont ni le même coût ni la même maintenance.
- Un montage propre, sans contrainte de tuyauterie, fait souvent la différence entre une vanne durable et une vanne qui fuit tôt.

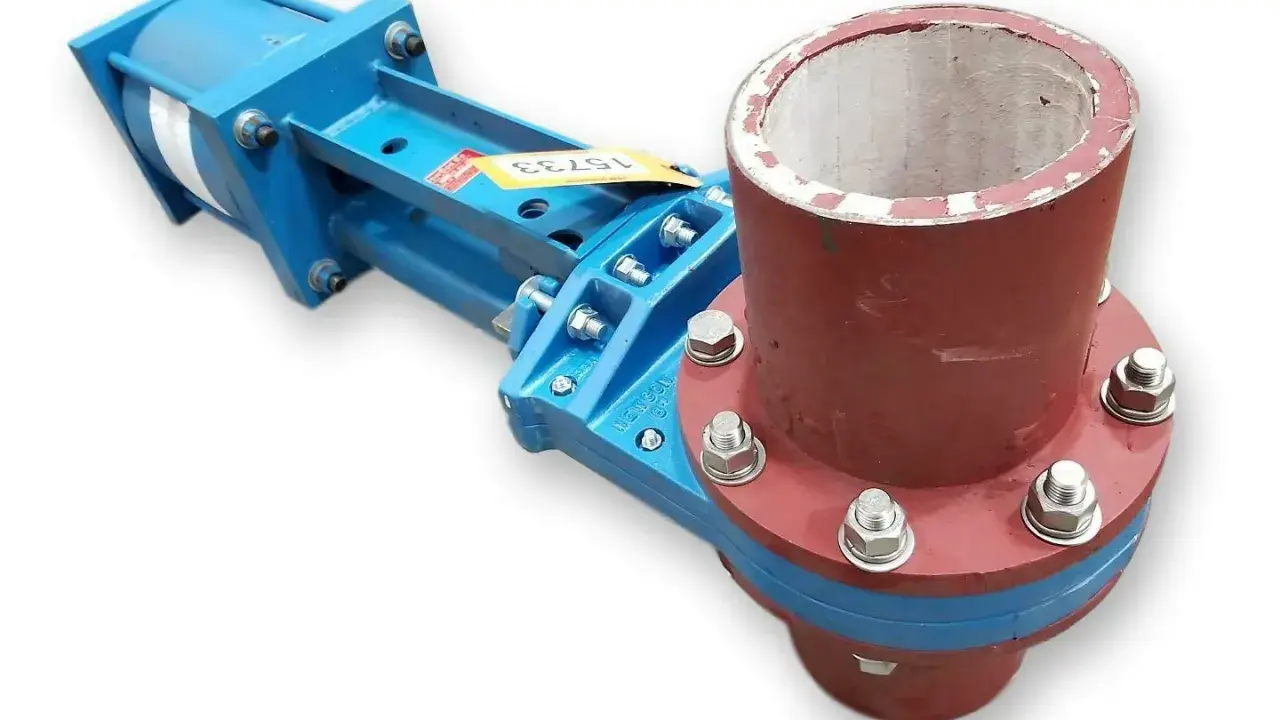

Ce que fait vraiment une vanne à guillotine en inox
Le principe est simple: une lame coulissante descend verticalement pour couper le passage du fluide. Cette simplicité mécanique explique pourquoi je la privilégie dans les lignes où l’on rencontre des solides, des fibres, des dépôts ou des fluides visqueux qui mettent rapidement en défaut une vanne plus classique.
Son intérêt principal est l’isolement d’une section, pas la modulation. Dès qu’on cherche à maintenir la vanne partiellement ouverte, on augmente le risque d’usure du siège, de vibrations et de cavitation. C’est aussi pour cela que les fabricants la positionnent d’abord sur des applications tout-ou-rien.
- Isolation rapide d’une conduite ou d’un tronçon d’installation.
- Passage de fluides chargés, pâteux ou fibreux avec moins de risque de blocage.
- Encombrement axial réduit par rapport à d’autres familles de vannes.
- Usages fréquents sur les eaux usées, les boues, la pâte à papier et certains fluides chimiques.
En clair, l’inox apporte la résistance à la corrosion, mais c’est la logique de la vanne elle-même qui lui donne sa place dans les réseaux difficiles. Une fois ce rôle clarifié, le vrai sujet devient la composition interne et ce qu’elle change concrètement.
Les éléments techniques qui changent la tenue dans le temps
Quand je regarde une vanne à guillotine en inox, je ne m’arrête jamais au mot « inox ». Je regarde chaque pièce qui fait la différence entre un produit qui tient quelques mois et un organe qui reste exploitable plusieurs années.
| Élément | Ce qu’il faut vérifier | Impact concret |
|---|---|---|
| Corps | Nuance inox, pression admissible, qualité de fonderie | Résistance à la corrosion, tenue mécanique, coût d’achat |
| Pelle ou lame | Inox 316, traitement de surface, rigidité | Capacité à traverser un fluide chargé sans se marquer trop vite |
| Siège | EPDM, PTFE ou métal/métal selon le service | Niveau d’étanchéité, compatibilité chimique, comportement à l’abrasion |
| Presse-étoupe | Réglage possible, accessibilité, matériau du bourrage | Limitation des fuites autour de la tige et facilité d’entretien |
| Tige et actionnement | Tige montante ou non, volant, vérin, moteur | Effort de manœuvre, visibilité de position, possibilité d’automatisation |
| Raccordement | PN10/16, ASA150, entre brides ou oreilles lisses | Compatibilité avec la tuyauterie existante et facilité de montage |
Dans les fiches Tecofi et Sferaco, on retrouve justement des combinaisons courantes du type corps CF8M, pelle en 316, siège EPDM et raccordement PN10/16 ou ASA150. Ce n’est pas du détail: ces choix déterminent la tenue à la corrosion, la facilité de manœuvre et le niveau d’étanchéité. Avec ces pièces en tête, le choix du bon modèle devient beaucoup plus simple.
Choisir le bon modèle selon le fluide et le service
Je ne choisis jamais une vanne à guillotine inox uniquement parce qu’elle est robuste. Je la choisis parce qu’elle correspond au fluide, à la fréquence de manœuvre et au niveau de contrainte du réseau. Dans beaucoup de cas, le vrai arbitrage se fait entre étanchéité, abrasion et simplicité de maintenance.
| Cas d’usage | Choix pragmatique | Pourquoi |
|---|---|---|
| Eaux usées, boues, matières fibreuses | Corps inox, lame inox, siège souple compatible | La vanne coupe mieux les matières chargées et la corrosion est mieux contenue |
| Fluides abrasifs | Version renforcée, siège métal/métal ou solution prévue pour l’usure | Un siège trop tendre se dégrade vite au contact des particules |
| Chimie corrosive | Inox adapté + joints compatibles avec le produit | La compatibilité chimique passe avant le prix catalogue |
| Commande fréquente ou automatisée | Vérin pneumatique ou actionneur électrique | On réduit l’effort humain et on fiabilise les cycles répétitifs |
| Service simple, fluide peu chargé | Vérifier si une autre famille de vannes n’est pas plus pertinente | Je ne surcharge pas le besoin si la conduite ne l’exige pas |
AVK rappelle d’ailleurs que ces vannes sont pensées avant tout pour le tout-ou-rien et non pour la régulation continue; lorsqu’on veut moduler le débit, il faut une solution spécifique ou une autre technologie. En pratique, je regarde aussi le sens de circulation: beaucoup de modèles sont unidirectionnels, et ce point doit être clair dès la commande. La logique de sélection posée, il reste une étape souvent sous-estimée: le montage.
Installer et régler la vanne sans créer de fuite
Une vanne bien choisie peut devenir décevante si la pose est approximative. Le problème n’est pas seulement l’étanchéité immédiate, mais aussi les contraintes mécaniques que la tuyauterie transmet au corps et au siège au fil du temps.
- Vérifier le sens de montage et la direction de pression prévue par le fabricant.
- Aligner parfaitement les brides pour éviter toute contrainte latérale sur le corps.
- Respecter le couple de serrage et la compatibilité des joints avec le fluide.
- Ouvrir et fermer complètement la vanne lors des essais, sans chercher à la faire travailler à mi-course.
- En fin de conduite, suivre la recommandation du fabricant pour les joints flexibles, surtout quand le réseau peut bouger légèrement.
La compacité face à face, souvent normalisée en EN 558 / ISO 5752 série 20 sur les modèles industriels, facilite l’intégration. Mais cette compacité ne pardonne pas une tuyauterie qui tire sur la vanne ou un montage en force. Et si l’actionneur est pneumatique ou électrique, je conseille de tester la fermeture lente pour limiter le coup de bélier. Une pose propre réduit déjà une grande partie des problèmes futurs, mais l’entretien reste déterminant.
Entretenir la lame, le siège et la tige sans perdre en étanchéité
Sur ce type d’équipement, la panne la plus fréquente n’est pas spectaculaire. Elle commence souvent par une manœuvre qui devient plus dure, une petite fuite au presse-étoupe ou un siège qui ne plaque plus complètement. C’est précisément le genre de signe qu’il faut traiter tôt.
- Sur un service sévère, je recommande au minimum un contrôle visuel mensuel et une manœuvre de vérification trimestrielle.
- Surveiller l’effort de fermeture: une hausse nette signale souvent un dépôt sur la lame ou un début d’usure du siège.
- Contrôler le presse-étoupe dès qu’une humidité apparaît autour de la tige.
- Inspecter la lame pour repérer rayures, piqûres de corrosion ou encrassement durci.
- Remplacer le siège avant que la fuite ne devienne structurelle: attendre trop longtemps abîme souvent aussi la pelle.
Quand le fluide transporte des fibres, des boues ou des particules abrasives, le nettoyage préventif vaut mieux qu’une intervention curative tardive. Certains modèles intègrent des dispositions utiles pour le rinçage ou la purge de la zone d’étanchéité, et c’est un point qui mérite d’être vérifié dès la sélection. Cette logique d’entretien pèse aussi directement sur le budget global.
Quel budget prévoir et quand l’inox vaut son surcoût
Le prix d’une vanne à guillotine inox varie beaucoup plus que beaucoup d’acheteurs ne l’imaginent. Chez Neovanne, une série DN50 à DN400 en inox est affichée entre 433 € et 7 277 €; cet écart dit surtout une chose: le diamètre, la commande et le niveau d’équipement pèsent autant que la matière du corps.
| Facteur | Effet sur le prix | Effet sur l’usage |
|---|---|---|
| Diamètre nominal | Hausse rapide avec le DN | Plus de débit possible, mais aussi plus de masse et d’effort |
| Type de commande | Le pneumatique et l’électrique coûtent plus cher que le manuel | Gain de confort, de répétabilité et d’intégration dans l’automatisme |
| Pression et raccordement | PN20 ou ASA150 demandent souvent plus de conception | Meilleure tenue quand le réseau est plus exigeant |
| Siège et étanchéité | Selon le matériau choisi, le coût peut monter sensiblement | Meilleure adaptation à l’abrasion, à la chimie ou au niveau d’étanchéité recherché |
L’inox devient vraiment pertinent quand la corrosion, les lavages fréquents ou les arrêts de maintenance coûtent plus cher que l’écart à l’achat. Si le fluide est peu agressif et que l’environnement reste simple, un corps non inox peut parfois être plus rationnel. En revanche, dès qu’on manipule des effluents, des produits chargés ou des conditions de service instables, le surcoût initial se défend beaucoup mieux. Avant de valider une commande, je passerais quand même par une dernière vérification très concrète.
Les vérifications que je ferais avant de commander
- Nature exacte du fluide, y compris la teneur en matières sèches, fibres ou particules.
- Sens de circulation et besoin réel d’un modèle unidirectionnel ou bidirectionnel.
- DN, PN, face à face et type de bride de la ligne existante.
- Matériau du corps, de la lame, du siège et du presse-étoupe.
- Fréquence de manœuvre et choix entre volant, vérin pneumatique ou moteur électrique.
- Accessibilité pour la maintenance, surtout si la vanne est en zone difficile d’accès.
- Disponibilité des pièces d’usure et délai de réapprovisionnement.
Je préfère toujours verrouiller ces points avant le devis final: la bonne vanne n’est pas celle qui a juste l’air robuste, c’est celle qui reste simple à exploiter, à étancher et à réparer dans votre service réel.
