Un bon réglage de puissance fait toute la différence entre une chauffe régulière, une machine stable et un élément chauffant qui travaille à coups de marche/arrêt. Cet article explique comment fonctionne un variateur de puissance pour résistance chauffante, comment choisir entre les principaux modes de commande, et quels points vérifier avant de l’installer dans une armoire industrielle. Je vais aussi montrer où se cachent les erreurs les plus coûteuses: mauvais dimensionnement, refroidissement insuffisant et sécurité mal pensée.
Les points clés pour choisir une commande de puissance fiable
- Le rôle du contrôleur est de moduler l’énergie envoyée à la résistance, pas de créer la régulation de température à lui seul.
- Le mode de commande compte autant que le courant nominal: angle de phase et train d’ondes n’ont pas le même impact sur le réseau.
- Sur une charge résistive simple, le contrôle par cycles est souvent plus propre et plus durable qu’un contacteur classique.
- Le dimensionnement se fait sur la tension, le courant, la température du coffret et la marge thermique, pas sur une seule valeur plaque signalétique.
- Un contrôleur à semi-conducteurs n’est pas un organe de coupure général: il faut une protection et une isolation adaptées.

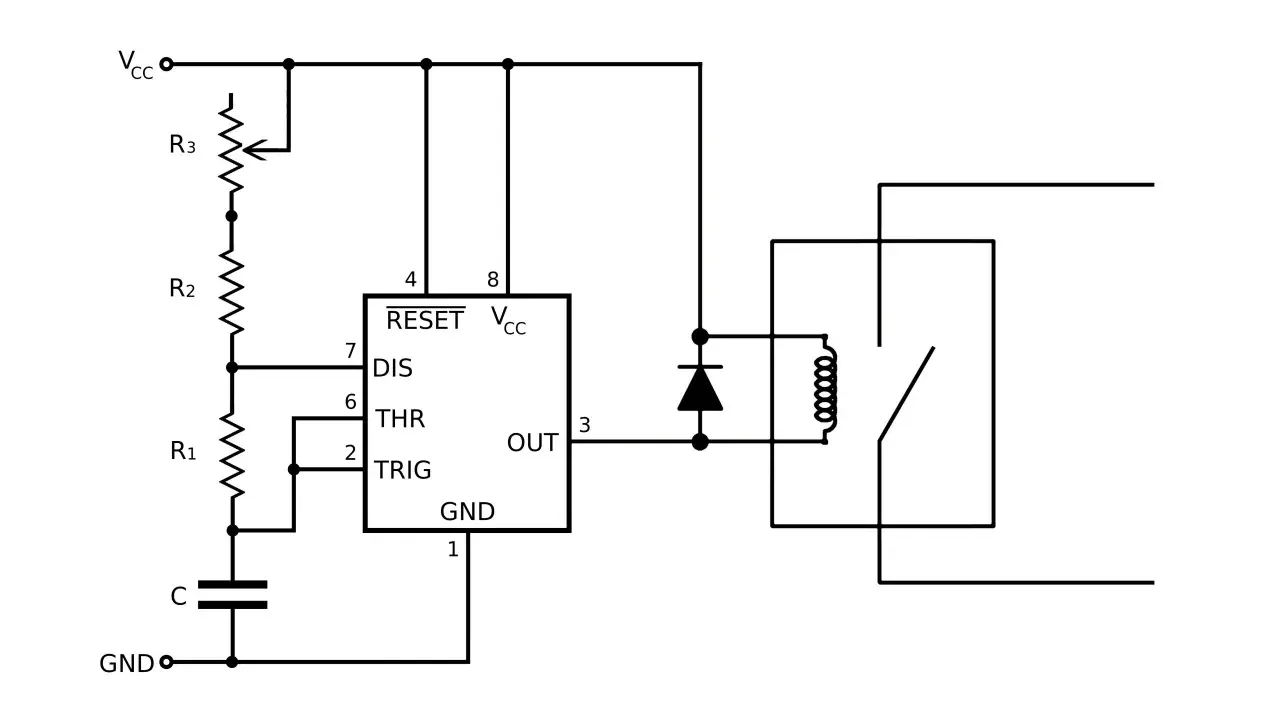

Ce que fait réellement un régulateur sur une résistance chauffante
Le point de départ est simple: un régulateur de puissance ne chauffe pas à la place de la résistance, il dose l’énergie électrique qui lui est envoyée. Dans une boucle de chauffage industrielle, la sonde mesure la température, le régulateur décide de la consigne, et le variateur module la puissance au lieu de tout laisser passer ou tout couper.
En pratique, c’est ce qui évite les à-coups thermiques. Un simple contacteur convient quand la précision est secondaire, mais il devient vite brutale dès qu’on cherche une température stable, une montée plus douce ou une meilleure répétabilité d’un cycle à l’autre. Sur les procédés sensibles, cette différence se voit immédiatement sur la qualité du produit et sur l’usure de l’installation.
| Solution | Ce qu’elle fait | Quand je la privilégie |
|---|---|---|
| Contacteur tout ou rien | Coupe ou applique la puissance en bloc | Chauffage simple, faible exigence de précision |
| Régulateur de puissance | Module la puissance entre 0 et 100 % | Processus où la stabilité thermique compte |
| Thermostat de sécurité | Protège contre la surchauffe | Présent en complément, jamais seul pour piloter finement |
Autrement dit, le régulateur agit sur la qualité de chauffe, tandis que le thermostat protège et que le contacteur isole. Une fois ce rôle bien posé, la vraie question devient le mode de commande à choisir, car c’est lui qui change le comportement électrique de l’ensemble.
Les technologies de commande qui changent vraiment le résultat
Dans l’industrie, on rencontre surtout trois approches: angle de phase, train d’ondes et commande par relais statique. Le vocabulaire varie selon les marques, mais l’idée reste la même: on ne pilote pas une résistance chauffante de la même façon selon que l’on cherche la finesse, la propreté réseau ou la simplicité de montage.| Mode | Principe | Atout principal | Limite principale | Usage typique |
|---|---|---|---|---|
| Angle de phase | La puissance est découpée à l’intérieur de chaque alternance | Réglage très fin et réponse immédiate | Plus d’harmoniques et de perturbations sur le réseau | Infra-rouge, besoin de correction rapide, procédés exigeants |
| Train d’ondes | La puissance est envoyée par cycles entiers ON/OFF | Réseau plus propre, moins de puissance réactive | Moins adapté aux variations ultra-rapides | Résistances à forte inertie thermique |
| Relais statique | Commutation électronique sans pièces mobiles | Silencieux, rapide, durable | Ne remplace pas à lui seul la logique de régulation | Commande de chauffage avec API ou régulateur externe |
Eurotherm rappelle qu’en angle de phase, le facteur de puissance chute vite quand on baisse la puissance: autour de 50 % de puissance, on peut déjà tomber vers 0,7, et encore plus bas à 25 %. C’est la raison pour laquelle je réserve ce mode aux cas où la finesse de réglage prime vraiment sur la propreté électrique.
Le train d’ondes, lui, est souvent plus élégant pour une simple résistance: il évite une grande partie des harmoniques et réduit la puissance réactive. Sur une masse thermique importante, ce comportement donne une chauffe stable sans brutaliser le réseau. Le choix du mode ne suffit pourtant pas; il faut encore que le matériel colle à l’architecture de votre installation.
Comment choisir le bon modèle selon votre installation
Je regarde d’abord trois choses: le nombre de phases, la nature de la charge et le type de signal de commande. En France, on tombe très souvent sur du 230 V monophasé ou du 400 V triphasé, et la solution n’est pas la même dans les deux cas.
| Situation | Solution que je privilégie | Pourquoi |
|---|---|---|
| Résistance monophasée simple | Contrôleur 1 phase en train d’ondes ou angle de phase selon la précision attendue | Montage compact, logique simple, coût contenu |
| Charge triphasée équilibrée | Contrôle 2 phases ou 3 phases selon le niveau de diagnostic souhaité | Bon compromis entre précision, encombrement et supervision |
| Besoin de réaction très rapide | Angle de phase | Le réglage est immédiat, utile sur certains chauffages spécifiques |
| Charge avec forte inertie thermique | Train d’ondes | La masse chauffée lisse naturellement les cycles et protège le réseau |
| Automate ou régulateur externe | Entrée 4-20 mA, 0-10 V ou logique | Intégration plus simple dans une armoire automatisée |
| Besoin de diagnostic avancé | Modèle avec mesure de courant et de tension | Détection plus rapide d’une résistance coupée, d’un déséquilibre ou d’un défaut de charge |
J’aime aussi regarder la plage de courant réelle, pas seulement la référence commerciale. Les gammes compactes du marché couvrent souvent des ordres de grandeur allant de 1 à 125 A, alors que les armoires plus lourdes montent bien au-delà. Si la charge est un peu particulière, un modèle qui sait calculer la puissance réelle vaut souvent plus qu’un appareil « simple » mais aveugle.
Sur une charge triphasée équilibrée, un contrôle à deux branches peut déjà donner un résultat très propre. En revanche, si les résistances ne se comportent pas de façon parfaitement symétrique ou si l’on veut un diagnostic détaillé, le trois phases devient plus rassurant. Le bon choix technique n’a de valeur que s’il est correctement dimensionné, ce qui est souvent le vrai point faible des installations.
Dimensionner l’intensité, la tension et le refroidissement
Pour une résistance pure, le calcul de base reste simple. En monophasé, j’utilise I = P / U. En triphasé équilibré, on raisonne plutôt avec I = P / (√3 × U). Le piège, c’est de croire que cette formule suffit à elle seule: en réalité, il faut aussi tenir compte du mode de commande, de la température du coffret et de la marge que l’on veut garder au démarrage.
| Exemple | Calcul | Courant indicatif |
|---|---|---|
| Résistance 2 kW en 230 V monophasé | 2 000 / 230 | 8,7 A |
| Résistance 3 kW en 230 V monophasé | 3 000 / 230 | 13,0 A |
| Charge 6 kW en 400 V triphasé équilibré | 6 000 / (1,732 × 400) | 8,7 A par phase |
| Charge 9 kW en 400 V triphasé équilibré | 9 000 / (1,732 × 400) | 13,0 A par phase |
Dans la pratique, je garde presque toujours une marge. Une intensité annoncée à 40 ou 45 °C ne doit pas être prise comme un permis d’installer le matériel dans un coffret à 60 °C sans conséquence. Si la ventilation est mauvaise, la première limite n’est pas l’électronique elle-même, mais sa capacité à évacuer la chaleur qu’elle dissipe.
Le refroidissement est donc une vraie partie du dimensionnement. Radiateur, circulation d’air, place disponible dans l’armoire, encrassement possible et température ambiante doivent être vus ensemble. C’est un détail que beaucoup sous-estiment au départ, puis qu’ils découvrent après les premières coupures en surcharge ou les dérives de température.
Installation et sécurité à ne pas bâcler
Sur le terrain, je considère qu’un contrôleur à semi-conducteurs n’est jamais un organe de coupure général. Omega rappelle d’ailleurs qu’un SCR ne remplace pas un sectionneur: même à l’arrêt, il peut laisser passer un faible courant de fuite. C’est pour cela qu’il faut prévoir un vrai dispositif de coupure et de consignation en amont.
Autre point souvent mal géré: le temps de cycle. Un cycle extrêmement court, de l’ordre de 0,1 seconde, détruit vite un contacteur mécanique. À l’inverse, sur certaines zones à forte inertie thermique, des temps de cycle plus longs, parfois autour de quelques secondes ou d’une vingtaine de secondes, donnent un résultat beaucoup plus stable. Il faut donc adapter le mode de commutation à la nature réelle de la charge, pas à une préférence théorique.
- Je vérifie toujours la présence d’un disjoncteur ou d’un sectionneur verrouillable en amont.
- Je laisse au dissipateur et à la ventilation l’espace dont ils ont besoin.
- Je sépare soigneusement câbles de puissance et câbles de commande.
- Je contrôle la mise à la terre du châssis et de l’armoire.
- Je m’assure que la protection est adaptée aux semi-conducteurs, pas seulement à la ligne générale.
Quand la sécurité est pensée dès le départ, le variateur travaille dans de bonnes conditions et le dépannage devient beaucoup plus simple. Mais même avec un matériel bien choisi, les mêmes erreurs reviennent sans cesse au premier démarrage.
Les erreurs qui font perdre du temps et de la température
- Confondre régulation de puissance et régulation de température. Le premier module l’énergie, le second pilote la boucle complète.
- Choisir un mode de commande sans tenir compte de l’inertie thermique de la résistance.
- Sous-estimer la chaleur dissipée dans l’armoire et négliger la ventilation.
- Utiliser un contrôleur électronique comme s’il s’agissait d’un interrupteur général.
- Oublier que certains éléments chauffants voient leur comportement changer à froid.
- Ne pas prévoir de retour de mesure quand la stabilité du procédé dépend réellement de la puissance délivrée.
Sur ce dernier point, les modèles les plus utiles sont souvent ceux qui mesurent courant et tension pour travailler en puissance réelle. Dès qu’une résistance n’est pas parfaitement constante, ce retour de mesure rend la chauffe plus lisible et réduit les écarts entre consigne et résultat réel. C’est une fonction discrète sur une fiche technique, mais elle change franchement la vie en production.
Quand ces pièges sont évités, il reste à valider trois vérifications simples avant de signer ou de mettre en service.
Les trois vérifications que je ferais avant la mise en service
- Compatibilité charge-réseau : la tension, le nombre de phases et le courant nominal doivent correspondre à la résistance réelle, avec une marge suffisante.
- Compatibilité commande-process : le mode choisi doit suivre l’inertie thermique et le niveau de bruit électrique acceptable dans l’atelier.
- Compatibilité sécurité-coffret : coupure amont, refroidissement, protection des semi-conducteurs et câblage doivent être cohérents entre eux.
Quand ces trois points sont alignés, un bon régulateur de puissance devient presque invisible: la température reste stable, l’installation vieillit mieux et les interventions se font plus rares. C’est exactement ce que j’attends d’un composant industriel bien choisi, surtout sur une chaîne de chauffage où la moindre dérive finit toujours par se voir quelque part.
