Une résistance chauffante immergée sert à porter directement un liquide à la bonne température, sans passer par un échangeur complexe ni par une source de chaleur externe. Dans un contexte industriel, ce choix a du sens quand on cherche une montée en température rapide, un montage compact et un contrôle précis du bain. Je vais donc revenir sur son principe, les cas où il est pertinent, les critères de sélection et les erreurs qui écourtent sa durée de vie.
L’essentiel à garder en tête avant de choisir
- Le chauffage se fait au contact direct du liquide, ce qui donne une réponse rapide mais rend le niveau de bain critique.
- Le bon choix dépend d’abord de la chimie du fluide, puis du format de montage, de la puissance et de la sécurité.
- Les modèles à bride conviennent aux puissances les plus élevées; les versions à bouchon fileté, sur le côté ou en L sont plus flexibles sur des cuves ouvertes ou contraintes.
- La partie chauffée doit rester totalement immergée, avec une coupure de niveau bas et une vraie protection contre la surtempérature.
- Les dépôts, le tartre et la corrosion réduisent vite la durée de vie si l’entretien est négligé.
Comment un élément chauffant immergé transfère la chaleur
Le principe est simple: l’élément chauffe au contact direct du liquide. À l’intérieur, un fil résistif est maintenu par de la magnésie compactée, enfermée dans une gaine métallique; cette architecture isole électriquement tout en laissant la chaleur passer. C’est ce contact direct qui explique la réactivité du système, mais aussi sa sensibilité au niveau de liquide, à la corrosion et aux dépôts.
Je regarde toujours ce trio avant de parler puissance, parce qu’un bon composant mal immergé finit mal. La densité de puissance, exprimée en W/cm² ou en W/in², raconte combien de chaleur sort d’une surface donnée de gaine; plus le liquide est calme ou visqueux, plus je reste prudent. Une fois ce mécanisme compris, le vrai sujet devient le choix du bon contexte d’usage.
Où cette solution est vraiment pertinente
Je la recommande pour des cuves, ballons et bacs contenant de l’eau de procédé, des huiles, des fluides caloporteurs, des bains de traitement ou certaines solutions légèrement corrosives. C’est intéressant quand on veut chauffer sans boucle de circulation lourde, surtout si la cuve est compacte ou si l’on a besoin d’une température stable à proximité du point de consommation. Dans les bains de lavage, les cuves de préparation ou certains réservoirs de maintien en température, on gagne surtout en simplicité d’intégration.
En revanche, je l’écarte quand le niveau varie fortement sans surveillance, quand le liquide est très visqueux et mal brassé, ou quand la chimie du bain n’est pas parfaitement connue. Un élément bien choisi peut très vite devenir un point faible si la gaine n’est pas compatible avec le produit. C’est ce tri initial qui évite d’acheter un modèle techniquement correct mais mal adapté.
Les formats industriels à connaître pour bien dimensionner
Je résume souvent les formats les plus utiles dans ce tableau, parce que c’est là que le choix se joue réellement.
| Format | Quand je le privilégie | Point de vigilance |
|---|---|---|

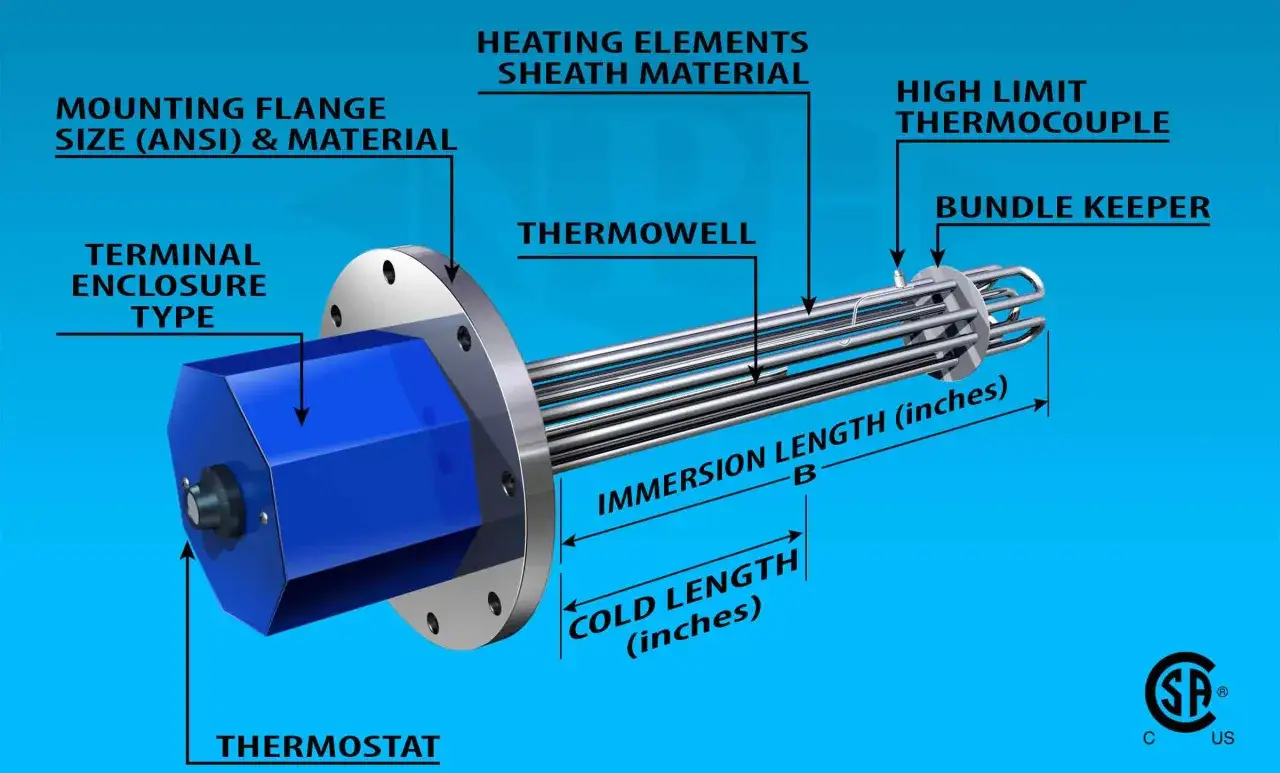

| Bride | Pour les puissances élevées et les réservoirs fixes. Sur certaines gammes industrielles, on monte jusqu’à 50 kW. | Montage rigide, besoin d’une bride correspondante et d’un accès suffisant pour la maintenance. |

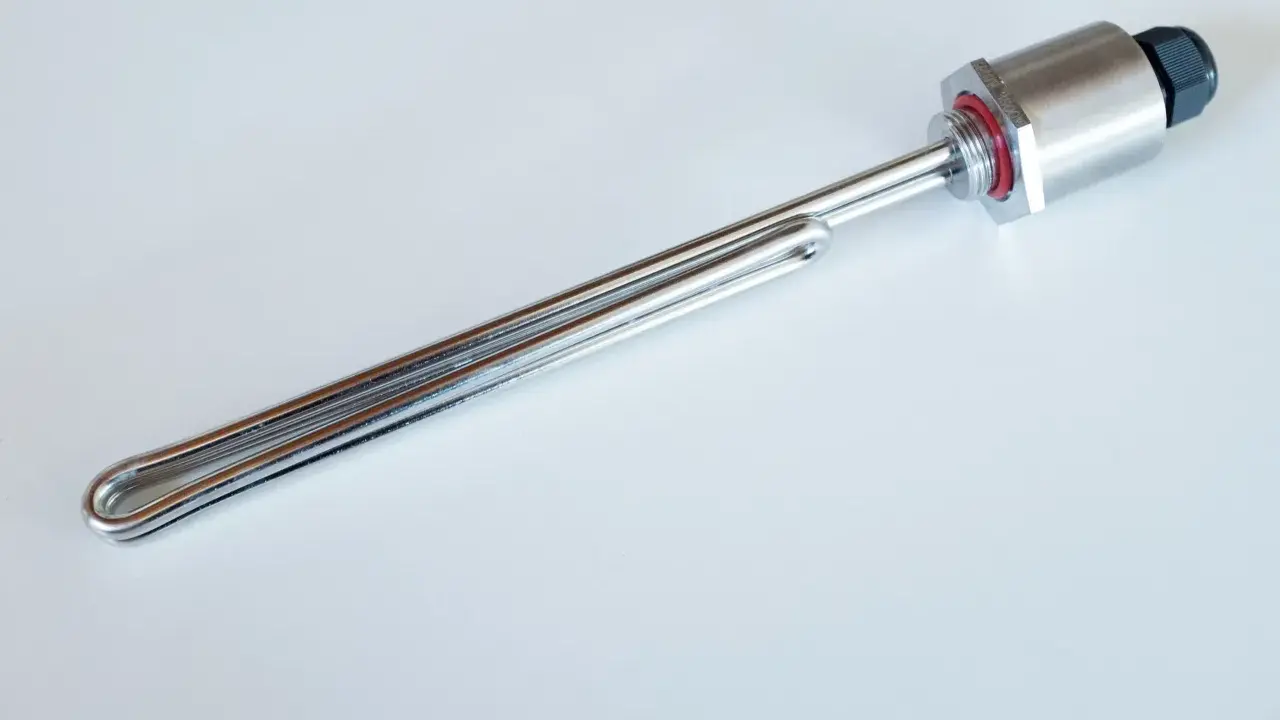

| Bouchon fileté | Pour les installations compactes, les huiles et les fluides caloporteurs, avec un raccord fileté déjà disponible. | Le couple gaine/embout doit être compatible avec le fluide et la température visée. |
| Montage sur le dessus | Pour les cuves ouvertes, les bacs qu’on nettoie souvent et les contextes où le retrait rapide compte. Les gammes courantes vont souvent de 2 à 18 kW. | Je vérifie la place disponible, l’accessibilité et la tenue aux dépôts au fond de cuve. |
| Montage latéral en L | Quand le niveau peut varier et qu’on veut chauffer le bas de la cuve sans perdre de place en surface. Les puissances courantes se situent aussi autour de 2 à 18 kW. | La section chaude doit rester immergée; la zone froide ne doit pas être exposée de manière abusive. |
Sur une grande cuve, plusieurs petits éléments répartissent souvent mieux la chaleur qu’un seul gros bloc. C’est plus homogène, moins agressif pour la gaine et plus facile à ajuster quand le besoin évolue.
Le matériau de gaine compte autant que le format. Le cuivre convient bien à l’eau propre; l’inox 304 ou 316 offre plus de marge sur les eaux de procédé et les mélanges eau-glycol; l’Incoloy supporte mieux les solutions plus agressives; le titane reste ma référence quand la corrosion devient sérieuse; les revêtements fluoropolymères aident sur certaines chimies, mais ils ne pardonnent pas une température mal maîtrisée. La chimie réelle du liquide décide avant tout. Le bon format n’est jamais séparé du bon matériau, et c’est justement ce duo qui conditionne la suite.
Les règles d’installation qui évitent la casse
Le point critique, c’est l’immersion complète. Les guides d’installation insistent sur le fait que la partie chauffée doit rester couverte par le liquide; sinon, la gaine surchauffe et l’élément peut griller très vite. Je place aussi l’appareil aussi bas que possible dans la cuve, sans le noyer dans les boues ou les sédiments, parce que la chaleur ne descend pas utilement et qu’un dépôt au fond finit par isoler le métal.
Je ne compte jamais sur un thermostat intégré comme seule protection. Il sert au réglage, pas à la sécurité ultime; pour un usage sérieux, je veux une coupure de surtempérature, une coupure de niveau bas et une mise à la terre irréprochable. En France, si l’atelier travaille avec des vapeurs, gaz ou liquides inflammables, je fais aussi valider la conformité de la zone à risque avant même de parler puissance. Là encore, le bon fonctionnement vient autant du câblage et des sécurités que de la résistance elle-même.
Dans certains cas, le montage à bride facilite la maintenance, alors qu’un modèle sur le côté ou à bouchon fileté simplifie le retrait. Quand l’atelier doit laver souvent ses cuves, je privilégie clairement l’accessibilité, parce qu’un composant difficile à sortir finit souvent négligé. Quand ces points sont verrouillés, la fiabilité dépend surtout du suivi dans le temps.
L’entretien qui prolonge vraiment la durée de vie
La durée de vie se joue souvent sur des détails banals: tartre, boues, corrosion et cycles de marche trop agressifs. Dès qu’une couche se forme sur la gaine, la chaleur se transfère moins bien et la température locale grimpe; c’est exactement le terrain favorable aux pannes précoces. Après un arrêt de ligne, je contrôle donc l’état visuel, les traces d’oxydation, les dépôts et les points de fuite autour du raccordement.
- nettoyer les dépôts avant qu’ils ne durcissent;
- vérifier que la cuve ne laisse pas monter la boue au-dessus de la zone sensible;
- surveiller les déclenchements répétés du disjoncteur ou du contrôle thermique;
- remplacer sans attendre une gaine piquée, déformée ou noircie;
- couper l’alimentation avant toute intervention, même rapide.
Un autre réflexe me paraît sous-estimé: noter si la montée en température devient plus lente qu’avant. C’est souvent le premier signal qu’un dépôt, une dérive de régulation ou une usure de la gaine commence à pénaliser l’ensemble.
Les informations à réunir avant de demander un devis fiable
Si je dois spécifier ce type de matériel, je réunis toujours les mêmes données avant d’appeler un fournisseur ou un intégrateur. Plus le cahier des charges est précis, moins on surdimensionne et moins on prend le risque d’une panne par surchauffe ou par corrosion.
- nature exacte du liquide, concentration et additifs éventuels;
- volume de la cuve, température cible et temps de montée souhaité;
- niveau mini et niveau maxi réels en exploitation;
- présence ou non de brassage, de circulation ou de dépôts au fond;
- matériau de la cuve et type d’ouverture disponible pour le montage;
- alimentation électrique disponible, monophasée ou triphasée;
- contrainte ATEX ou non, ainsi que les exigences de maintenance.
Avec ces éléments, je peux choisir un format cohérent, une gaine compatible et une puissance réaliste sans multiplier les essais. Pour un composant industriel de ce type, c’est cette rigueur-là qui fait la différence sur le terrain.
