Le débit d’une pompe ne se résume pas à une valeur inscrite sur une plaque signalétique. Sur le terrain, il dépend du circuit, de la hauteur à franchir, des pertes de charge et de l’état des composants hydrauliques. Je détaille ici ce qu’il mesure vraiment, comment le calculer, pourquoi la HMT change la donne et quels réglages évitent les mauvaises surprises en plomberie, chauffage, climatisation ou process industriel.
Les points à garder en tête avant de dimensionner une pompe
- Le débit s’exprime surtout en m³/h, en L/min ou en L/s, mais seule la valeur utile sur le réseau compte vraiment.
- Le débit nominal annoncé par un constructeur n’est pas automatiquement le débit disponible sur l’installation.
- La HMT, les pertes de charge et la vitesse de rotation font varier fortement la performance réelle.
- Un filtre colmaté, une aspiration mal conçue ou une cavitation peuvent faire chuter le débit sans panne franche.
- Le bon choix se fait à partir du besoin du réseau, pas seulement de la puissance du moteur.
Ce que mesure vraiment le débit d’une pompe
Dans mon travail, je pars toujours d’une idée simple : le débit est un volume de liquide transféré par unité de temps. Dans les fiches techniques, il peut être exprimé en m³/h, en L/min ou en L/s, mais la logique reste la même. En pratique, on parle surtout de débit volumique, parce que c’est lui qui permet de dimensionner une pompe de circulation, une pompe de surpression ou une pompe de transfert.
Le piège classique, c’est de confondre débit nominal et débit réel. Le nominal correspond à une condition de test favorable, souvent proche d’un circuit peu résistant. Le réel, lui, dépend du réseau installé, de la longueur des tuyaux, des accessoires et de la HMT. J’ajoute souvent une troisième lecture utile : le débit utile, c’est-à-dire celui qui permet au service attendu d’être assuré sans forcer inutilement la machine.
| Unité | Équivalence utile | Usage courant |
|---|---|---|
| m³/h | 1 m³/h = 16,7 L/min | Pompes de bâtiment et d’industrie |
| L/min | 60 L/min = 3,6 m³/h | Petits circuits, mesures de terrain |
| L/s | 1 L/s = 3,6 m³/h | Débits plus élevés, réseaux techniques |
Autre point que je répète souvent : pression et débit ne sont pas la même chose. Une pompe peut développer plus de pression tout en délivrant moins de volume si le circuit lui oppose davantage de résistance. C’est précisément pour cela qu’il faut passer du chiffre “catalogue” au besoin réel de l’installation, ce qui conduit directement à la méthode de calcul.
Comment le calculer à partir du besoin réel
Le calcul de base est très simple : Q = V / t, soit le volume à transférer divisé par le temps souhaité. Si je dois déplacer 12 m³ en 3 heures, le débit minimal est de 4 m³/h. Cette approche suffit déjà pour un transfert d’eau ou pour estimer un besoin de remplissage, à condition de ne pas oublier les pertes du réseau.
Pour le chauffage et certains circuits de climatisation à eau, je pars souvent du besoin thermique. La formule pratique est la suivante : Q (m³/h) = P (kW) / [1,163 × ΔT (°C)]. Elle reste très utile, car elle relie directement la puissance à transporter et l’écart de température admissible. Plus le ΔT est faible, plus le débit requis grimpe vite.
| Besoin | Calcul | Débit obtenu |
|---|---|---|
| Transférer 12 m³ en 3 h | 12 / 3 | 4 m³/h |
| Circuit de 24 kW avec ΔT de 10 °C | 24 / (1,163 × 10) | Environ 2,1 m³/h |
| Circuit de 48 kW avec ΔT de 7 °C | 48 / (1,163 × 7) | Environ 5,9 m³/h |
Je garde en général une marge modérée, souvent de l’ordre de 10 à 20 %, pour absorber les variations normales du réseau. En revanche, je me méfie du surdimensionnement massif : il peut créer du bruit, fatiguer les organes hydrauliques et compliquer la régulation. Une fois le besoin chiffré, il faut encore vérifier ce que la HMT autorise réellement sur la courbe de pompe.

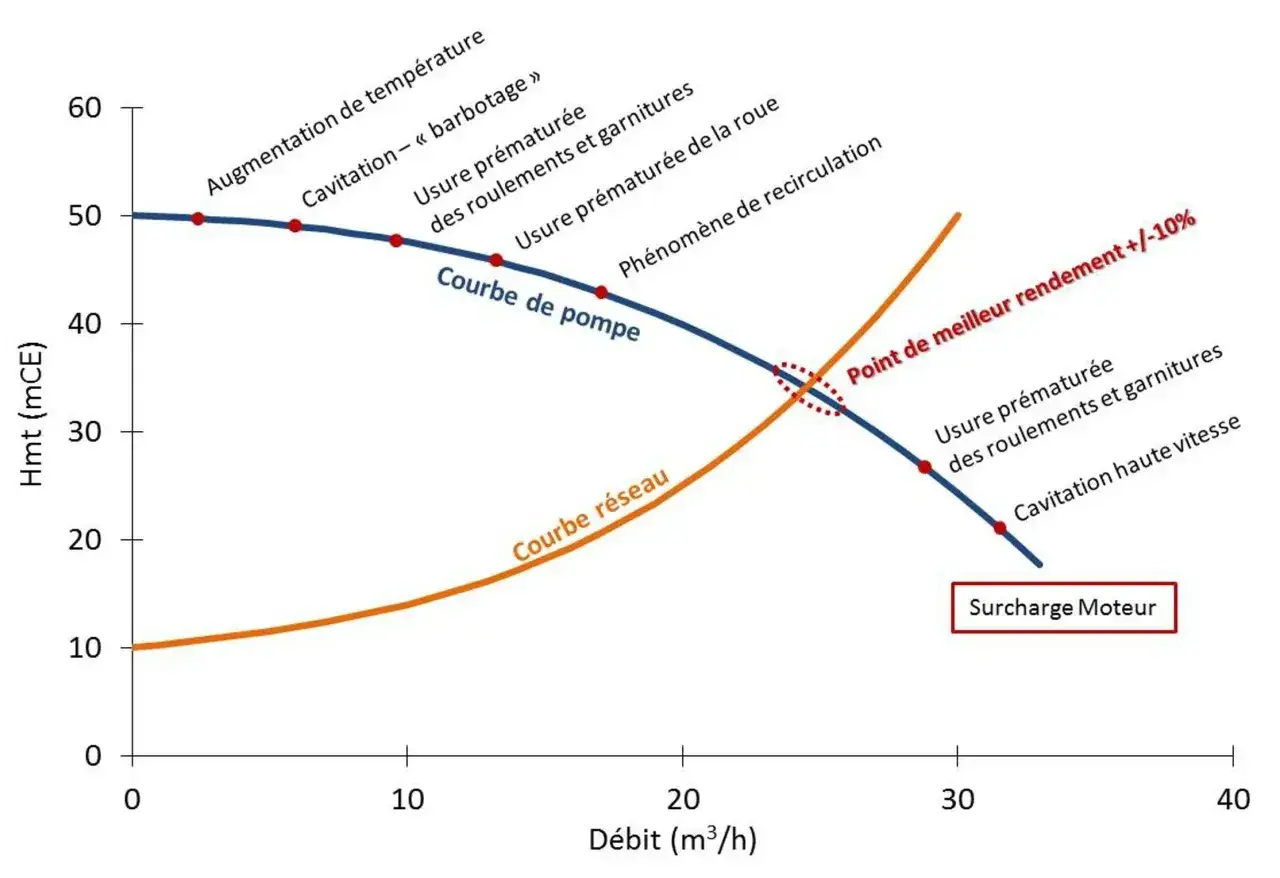

Pourquoi la HMT change tout sur la courbe
La HMT, ou hauteur manométrique totale, représente l’énergie que la pompe doit fournir pour vaincre la géométrie du réseau et ses pertes. Elle intègre la hauteur à franchir, la pression nécessaire à l’usage final et les pertes de charge dues aux tuyaux, coudes, filtres et organes de régulation. Sur le terrain, c’est souvent elle qui décide du débit réellement disponible.
Le point essentiel est simple : plus la HMT augmente, plus le débit utile baisse pour une pompe donnée. C’est pour cette raison que deux installations équipées du même modèle peuvent donner des résultats très différents. Je lis toujours la courbe débit-hauteur avec le réseau en tête, pas avec le seul débit maxi affiché sur la fiche produit.
| Ce qui augmente la HMT | Effet le plus courant sur le débit |
|---|---|
| Conduites longues ou sous-dimensionnées | Baisse du débit utile |
| Nombre élevé de coudes, vannes et accessoires | Baisse du débit utile |
| Pression de service plus forte à l’arrivée | Réduction du volume transféré |
| Encrassement du réseau ou des filtres | Débit instable ou insuffisant |
Je vise en général un point de fonctionnement proche du BEP, le point de meilleur rendement. C’est là que la pompe travaille le plus proprement, avec moins d’échauffement, moins de vibrations et une durée de vie plus confortable. Si l’aspiration est mal conçue, la marge de sécurité chute et la cavitation peut apparaître, avec à la clé une perte de débit et une usure accélérée.
Les composants industriels qui font monter ou perdre des m3/h
Le débit n’est pas seulement une affaire de moteur. Dans une pompe industrielle, plusieurs composants agissent directement sur la capacité de transfert, parfois de façon très nette. C’est souvent là que je trouve la vraie explication quand la machine “tourne bien” mais que le réseau ne suit pas.
Aspiration et tuyauterie
Une aspiration trop longue, trop étroite ou trop chargée en coudes augmente les pertes de charge avant même que le liquide entre dans la pompe. Une simple prise d’air peut aussi suffire à perturber l’amorçage et à faire chuter le rendement. Sur une installation sérieuse, je privilégie une aspiration courte, régulière, avec le moins d’obstacles possible.
Roue et vitesse de rotation
La roue est l’organe qui transmet l’énergie au liquide. Son diamètre, son état d’usure et la vitesse de rotation modifient directement le débit possible. Quand un variateur de fréquence est présent, on peut ajuster la vitesse sans étrangler la ligne, ce qui reste souvent plus stable et plus sobre qu’un simple bridage par vanne.
Filtration, clapets et vannes
Un filtre colmaté, un clapet qui ferme mal ou une vanne partiellement fermée suffit parfois à faire perdre plusieurs dizaines de pourcents de débit. Le problème, c’est que la pompe continue de tourner et donne l’impression que tout va bien. C’est précisément le genre de défaut qui passe inaperçu jusqu’au moment où l’usage final n’est plus assuré correctement.
Lire aussi : Mélangeur inox - Le guide pour choisir le bon robinet
Étanchéité et usure
Des joints fatigués, une garniture mécanique usée ou des jeux internes trop importants font fuir l’énergie hydraulique. Sur des fluides chargés, abrasifs ou corrosifs, cette dérive s’accélère. J’insiste souvent sur ce point : une baisse progressive du débit est rarement “normale”, elle signale presque toujours un organe à surveiller ou à remplacer.
Quand on regarde l’installation dans son ensemble, on comprend vite que le débit annoncé par la pompe n’a de valeur que si les composants en aval et en amont laissent réellement passer le fluide. C’est cette logique qui aide à choisir le bon débit pour chaque usage.
Quel débit viser selon l’usage
Les ordres de grandeur ci-dessous sont indicatifs, mais ils aident à se repérer rapidement. En plomberie, chauffage, climatisation ou petit process industriel, le bon débit n’est pas celui qui paraît le plus élevé, c’est celui qui couvre le besoin sans surconsommer ni rendre la régulation instable.
| Usage | Débit indicatif | Ce qui compte le plus |
|---|---|---|
| Petite boucle de chauffage | 0,5 à 2 m³/h | Écart de température, équilibrage hydraulique, silence |
| Maison avec surpression sanitaire | 2 à 6 m³/h | Pression stable, confort aux points de puisage |
| Climatisation à eau glacée | 3 à 20 m³/h | Modulation, stabilité du débit, rendement partiel |
| Petit process industriel | 10 à 50 m³/h | Nature du fluide, continuité de service, maintenance |
| Installation plus lourde | 50 m³/h et plus | Matériaux, sécurité, supervision, coût énergétique |
En chauffage, la relation puissance-débit reste très pratique pour éviter les approximations. En climatisation, je regarde aussi la capacité de régulation, car un débit trop élevé peut dégrader l’échange et augmenter le bruit. En industrie, je fais passer au premier plan la compatibilité chimique, la présence éventuelle de particules et la durée de fonctionnement quotidienne. Une fois le bon ordre de grandeur trouvé, il faut encore éviter les erreurs de terrain qui faussent tout le dimensionnement.
Les erreurs de terrain qui font chuter les performances
Je vois souvent les mêmes fautes revenir : on choisit une pompe sur son débit maxi, puis on découvre que le réseau ne permet pas d’atteindre cette valeur. Le résultat, c’est une installation bruyante, énergivore ou simplement insuffisante. La bonne méthode consiste à relier le besoin, la HMT et les pertes de charge avant de valider le matériel.
| Symptôme | Cause probable | Correction utile |
|---|---|---|
| Débit faible malgré un moteur qui tourne normalement | Pertes de charge trop fortes ou filtre encrassé | Nettoyer, re-mesurer la HMT, revoir le réseau |
| Bruit sec, vibrations, sensation de “graviers” | Cavitation ou aspiration insuffisante | Réduire les pertes à l’aspiration, vérifier la marge NPSH |
| Débit instable d’un jour à l’autre | Air dans le circuit, clapet défaillant, régulation incohérente | Purger, contrôler l’étanchéité, inspecter les organes mobiles |
| Surconsommation électrique | Pompe trop loin de son point de meilleur rendement | Revoir la courbe, réduire la vitesse, corriger le dimensionnement |
Le point qui piège le plus de monde reste, à mon avis, la confusion entre débit nominal et débit réel. Tant qu’on ne tient pas compte des accessoires, des longueurs de tuyauterie et de l’état des organes, le chiffre catalogue reste théorique. C’est précisément pour cela que j’aime terminer par une vérification simple mais rigoureuse avant de valider l’installation.
Les derniers contrôles avant de valider une installation
- Je vérifie le besoin réel en m³/h ou en L/min, pas seulement une puissance moteur.
- Je recalcule la HMT avec les pertes de charge les plus pénalisantes du circuit.
- Je contrôle le diamètre et la longueur des conduites, surtout sur l’aspiration.
- Je regarde la nature du fluide, sa température et sa viscosité.
- Je confirme le mode de régulation: marche/arrêt, vanne, variateur de fréquence ou asservissement.
Si ces cinq points sont cohérents, la pompe travaille en général dans une zone stable, avec un débit proche de ce qui était attendu au départ. C’est là que l’on gagne à la fois en confort, en rendement et en durée de vie du matériel. Quand je dois arbitrer entre deux modèles, je choisis presque toujours celui qui colle le mieux au réseau, pas celui qui promet le plus sur papier.
