Étalonnage manomètre: fiabiliser vos mesures de pression

Un manomètre qui dérive de quelques dixièmes de bar suffit à fausser un réglage, à masquer une fuite ou à déclencher une mise en sécurité inutile. Dans une chaufferie, une installation de climatisation, un réseau d’eau sous pression ou une ligne industrielle, je préfère toujours repartir d’une mesure fiable avant d’accuser le procédé. Ici, je détaille la méthode, le bon rythme de contrôle, les différences entre banc et terrain, et les erreurs qui font perdre du temps sans améliorer la précision.

Pourquoi la précision d’un manomètre compte autant

Je vois souvent le manomètre comme un petit organe de décision. S’il ment, tout ce qui suit est fragilisé: réglage d’une pompe, tarage d’un pressostat, contrôle d’un compresseur, surveillance d’un circuit frigorifique ou validation d’une montée en pression. Une erreur de 0,5 bar n’a pas le même impact sur une chaudière basse pression et sur un banc hydraulique, mais dans les deux cas elle peut mener à un mauvais diagnostic.

Le problème n’est pas seulement la valeur affichée. Un instrument peut dériver au zéro, perdre sa linéarité, afficher des écarts différents à la montée et à la descente, ou encore réagir de façon erratique sous vibration. C’est pour cela que je regarde toujours la mesure comme un ensemble: l’indication, la stabilité, la répétabilité et l’état mécanique du cadran.

Une fois ces dérives repérées, la vraie question devient le moment où il faut intervenir. C’est là que la périodicité de contrôle prend tout son sens.

Quand programmer l’étalonnage des manomètres

Je ne fixe jamais une périodicité universelle. Elle dépend du risque, de la stabilité du matériel et du niveau d’exigence du process. Pour une application courante, je pars souvent sur 12 mois comme base, puis je resserre à 3 ou 6 mois si la mesure touche à la sécurité, à la qualité de lot ou à une production sensible. Dès qu’un manomètre subit un choc, une surpression, une remise en service après démontage ou un doute de lecture, je le remets sur banc sans attendre.

Dans un environnement plus critique, je privilégie aussi un suivi documenté avec certificat et traçabilité claire. En France, un étalonnage couvert par une accréditation COFRAC apporte un niveau de confiance supérieur, surtout quand l’instrument sert à valider une conformité interne, un audit ou une réception technique. L’idée n’est pas de faire de la paperasse en plus, mais d’éviter qu’un écart de pression se transforme en litige ou en arrêt de production.

• Je réduis l’intervalle si le manomètre travaille en ambiance chaude, humide ou vibrante.
• Je resserre aussi si le fluide est agressif, encrassant ou sujet aux pulsations.
• Je contrôle plus souvent après transport, re-câblage, démontage ou intervention de maintenance.
• Je réévalue la fréquence dès qu’un écart répétitif apparaît sur plusieurs points de mesure.

Le bon rythme est utile, mais encore faut-il exécuter le contrôle correctement. C’est précisément ce qui fait la différence entre une simple vérification et un vrai étalonnage.

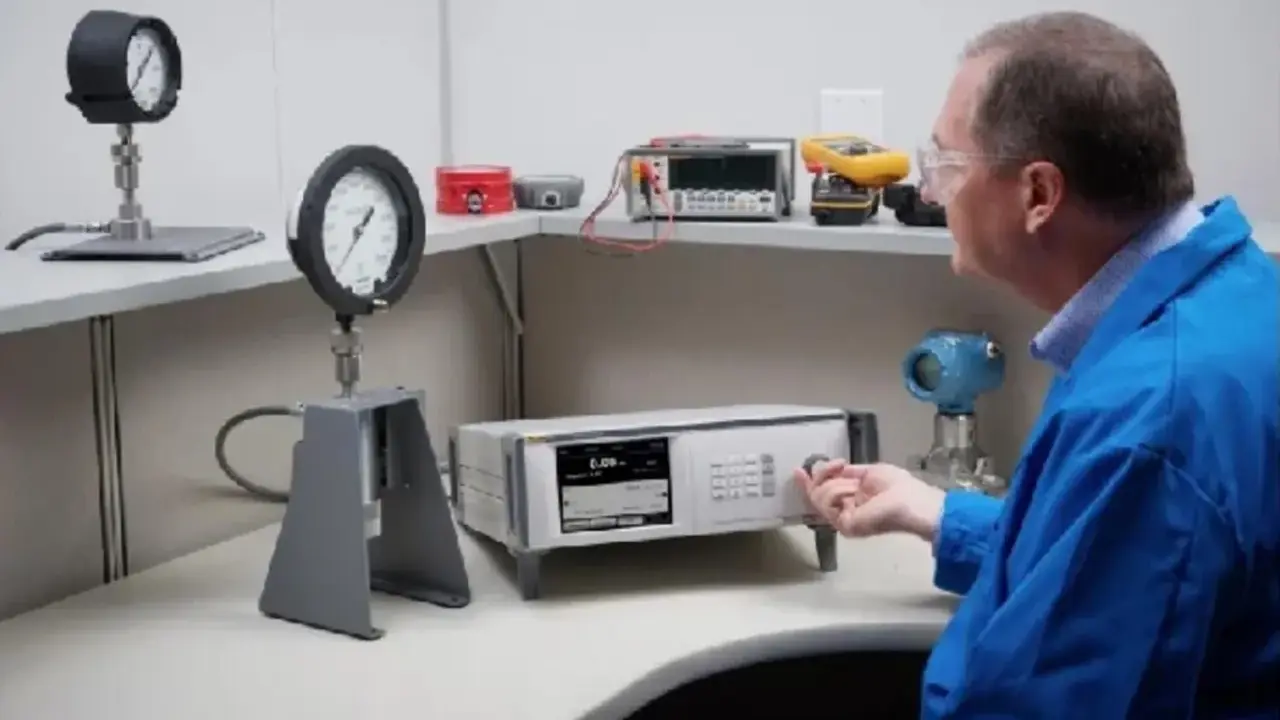

Comment je déroule un contrôle fiable sur banc ou sur site

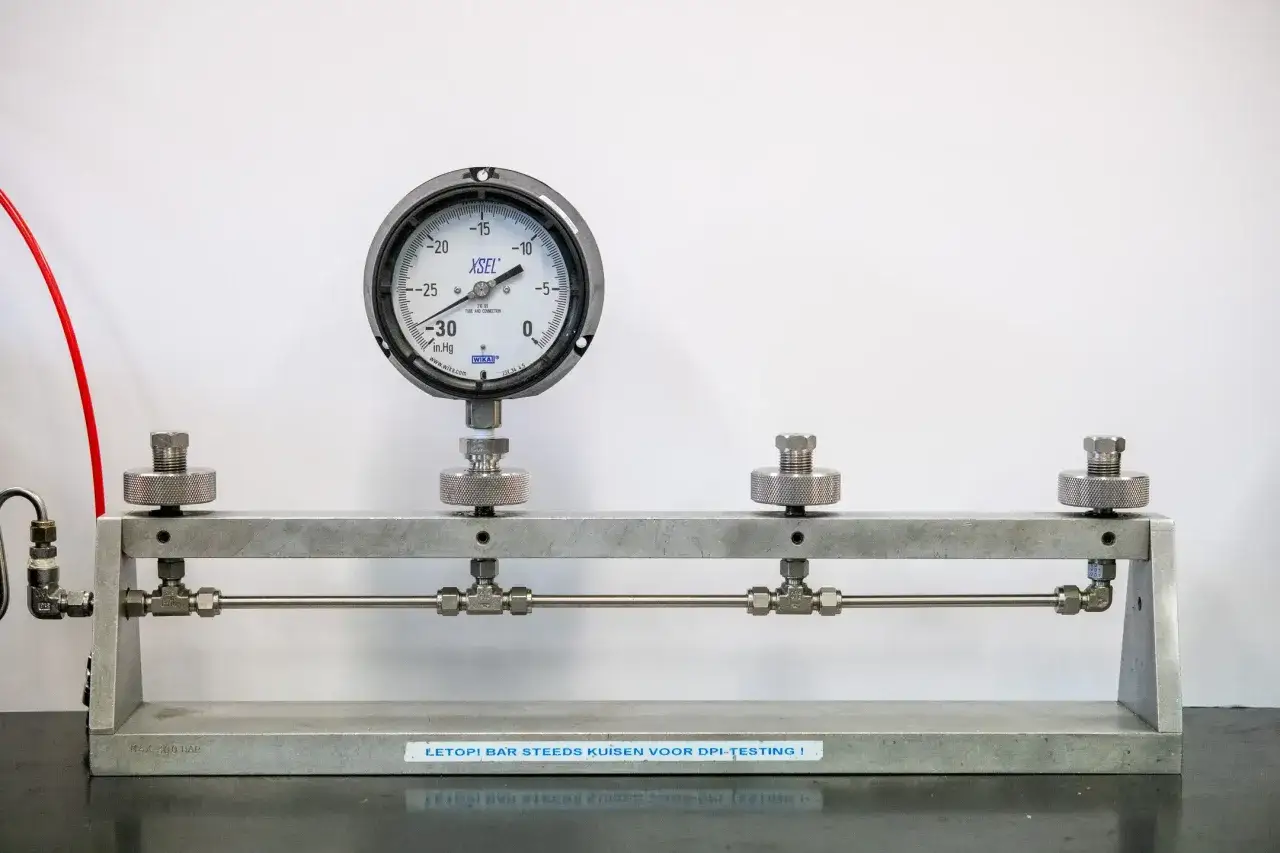

La logique de base est simple: je compare le manomètre à un étalon de pression connu, j’observe l’écart aux différents points, puis je décide si l’instrument reste acceptable, s’il faut l’ajuster ou s’il doit être remplacé. Sur un manomètre mécanique à tube de Bourdon, je m’intéresse aussi à la régularité de la montée et de la descente, parce que l’hystérésis raconte souvent plus que la lecture brute.

1. Je commence par identifier la plage de mesure, la classe de précision et la tolérance attendue.
2. Je mets l’installation hors pression, j’isole le manomètre et je vérifie l’état visuel du raccord, du cadran et du boîtier.
3. Je connecte l’instrument à un étalon adapté, avec des raccords propres et compatibles avec le fluide utilisé.
4. J’applique les points de contrôle en montée, généralement à 0 %, 25 %, 50 %, 75 % et 100 % de l’échelle.
5. Je redescends ensuite par les mêmes points pour repérer l’hystérésis et la stabilité de retour.
6. Je note l’état initial, l’état après réglage et les écarts constatés avant de conclure.

En pratique, je travaille de préférence dans une ambiance proche de 20 °C et je laisse la pression se stabiliser avant chaque lecture. Sur des circuits hydrauliques, je purge l’air; sur des lignes pneumatiques, je veille surtout à la stabilité de la source et à l’absence de fuites lentes, sinon on mesure surtout l’instabilité du montage.

Quand l’instrument le permet, le réglage porte en priorité sur le zéro et l’étendue, souvent appelée span, c’est-à-dire la cohérence de la lecture sur la plage complète. Si ces deux points ne reviennent pas dans la tolérance, je ne cherche pas à forcer la mécanique: je bascule vers une réparation ou un remplacement.

Une fois la méthode posée, le cadre d’intervention change aussi la qualité du résultat, le temps d’immobilisation et le niveau de traçabilité attendu.

Laboratoire, sur site ou contrôle interne

Je choisis le lieu du contrôle en fonction d’un arbitrage très concret: immobiliser moins longtemps, perdre moins en incertitude, ou documenter plus proprement la conformité. Les trois options ont leur logique, mais elles ne servent pas le même objectif.

Sur le marché français, une vérification simple peut commencer autour de 100 € HT par manomètre, mais le tarif grimpe vite dès qu’il faut un déplacement, un certificat détaillé ou une plage de mesure plus large. À l’inverse, un contrôle interne paraît peu coûteux jusqu’au jour où l’on réalise qu’il faut aussi financer un étalon sérieux, son suivi et sa propre requalification.

Je garde donc une règle simple: si l’enjeu est purement opérationnel, le sur site ou l’interne suffit souvent; si l’enjeu est réglementaire, contractuel ou critique, je passe sur un laboratoire accrédité ISO/IEC 17025. La bonne méthode dépend moins du prestige du prestataire que du niveau de confiance dont j’ai réellement besoin.

Le cadre choisi ne règle pas tout. Plusieurs erreurs de terrain peuvent encore fausser le résultat, même avec un bon matériel.

Les erreurs qui faussent le résultat plus vite qu’on ne le pense

Le piège le plus fréquent, à mon sens, consiste à croire qu’un manomètre se juge uniquement sur une seule valeur. En réalité, ce sont la répétabilité, le sens de variation et la qualité du raccordement qui révèlent les dérives les plus utiles à la maintenance.

• J’évite d’utiliser un étalon trop proche de la précision de l’instrument contrôlé. En pratique, je vise au moins un ratio de 4:1 entre l’étalon et l’objet testé, et davantage si le contrôle est sensible.
• Je ne me contente jamais d’une montée en pression. La descente révèle souvent mieux l’hystérésis et les frottements internes.
• Je ne calibre pas sur un montage qui vibre ou qui fuit légèrement, car l’erreur vient alors autant de l’installation que du manomètre.
• Je vérifie toujours le retour à zéro après dépressurisation. Un zéro faux peut rendre tout le reste trompeur.
• Je distingue bien l’ajustement de la validation. Un instrument qui se règle mal ou qui dérive trop reste à remplacer.
• Je fais attention à la pression de service réelle: un manomètre utilisé en bout de plage travaille rarement dans de bonnes conditions de lisibilité.

Le terme technique à garder en tête ici est TUR pour test uncertainty ratio, c’est-à-dire le rapport entre l’incertitude de l’étalon et celle de l’instrument mesuré. Plus ce rapport est confortable, plus le résultat inspire confiance; quand il est trop faible, le contrôle peut accepter ou refuser un instrument pour de mauvaises raisons.

Ces pièges se réduisent beaucoup quand le manomètre lui-même est choisi pour la bonne plage et le bon type de service. C’est souvent là que tout se joue avant même le premier point de contrôle.

Choisir le bon manomètre pour le bon usage

Sur un manomètre analogique de classe 1,6, la tolérance de base correspond à environ 1,6 % de la pleine échelle; sur un numérique de précision à 0,1 % FS, on change clairement de catégorie. Ce n’est pas une question de modernité, mais de niveau d’exigence. Pour une chaudière domestique ou une PAC, la robustesse peut suffire; pour un composant industriel intégré à une chaîne de contrôle, la marge d’erreur doit être beaucoup plus serrée.

Je garde aussi un repère simple pour la lecture en service: si la valeur se situe trop près du zéro ou trop près du maximum, je revois la plage choisie. Un instrument bien dimensionné fait déjà une partie du travail avant même l’étalonnage.

Ce qui compte, au fond, c’est d’entrer dans la routine avec une méthode stable et des critères clairs.

Ce que je retiens avant de lancer une série de contrôles

Si je devais résumer la démarche en une séquence courte, je dirais ceci: je définis d’abord la tolérance attendue, j’utilise un étalon nettement plus précis, je contrôle en montée et en descente, puis je décide sans tricher avec l’état initial. C’est cette discipline qui transforme un contrôle de pression en vrai outil de fiabilité.

• Pour un usage courant, je pars sur 12 mois, puis j’ajuste selon les dérives observées.
• Pour un usage critique, je resserre souvent à 3 à 6 mois.
• Si l’aiguille colle, saute ou ne revient pas juste au zéro, je suspecte un défaut mécanique avant de parler simple réglage.
• Si le certificat ne mentionne pas les points testés, l’incertitude et l’état avant/après, je le considère incomplet.

Dans les installations de plomberie, de chauffage ou de climatisation comme dans les composants industriels, c’est souvent ce niveau de rigueur qui évite les pannes apparentes et les faux diagnostics. Un manomètre fiable ne fait pas gagner du temps par hasard; il en fait gagner parce qu’il permet enfin de regarder le système tel qu’il est.
