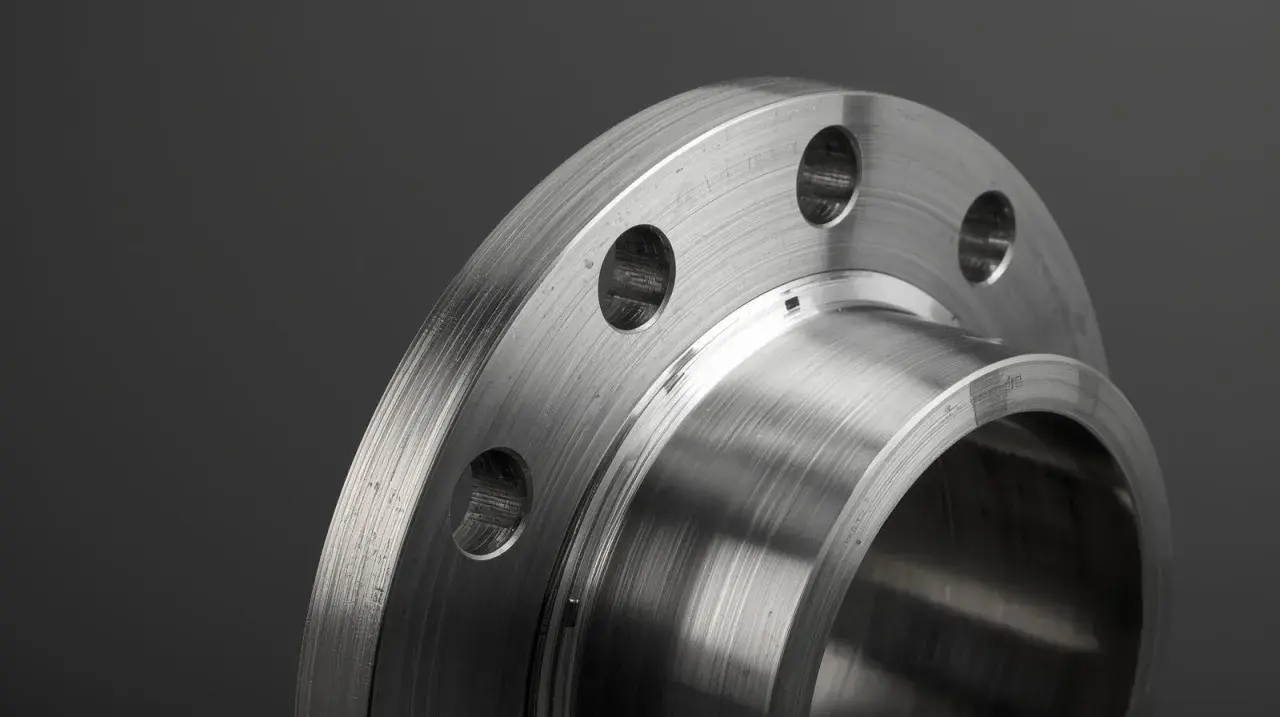

Un collet de bride sert à relier une tuyauterie à une bride avec une jonction démontable, robuste et étanche. Dans les réseaux de plomberie technique, de chauffage, de climatisation ou de process, ce petit composant décide souvent de la facilité de maintenance, du niveau de sécurité et de la tenue dans le temps de l’assemblage.
Les points à retenir avant de choisir un collet de bride
- Le collet assure la transition entre le tube et l’assemblage boulonné, avec un joint d’étanchéité entre les deux faces.
- Le bon modèle dépend surtout du fluide, de la pression, de la température, du matériau du tube et du besoin de démontage.
- Les familles les plus courantes ne se montent pas de la même façon: soudure, électrosoudage, collage, ou bride tournante selon les cas.
- Un mauvais couple collet-bride-joint-boulonnerie crée vite des fuites, des efforts parasites ou une corrosion accélérée.
- Le repérage DN, PN, type de face et norme de perçage évite la plupart des erreurs de compatibilité.
- Sur chantier, le serrage en croix et le respect du couple de serrage font une différence réelle sur la tenue de l’assemblage.
Ce que fait un collet de bride dans une ligne de tuyauterie
Je le vois comme un raccord de transition entre le tube et une liaison par boulons. Le collet apporte une portée de serrage, la bride vient reprendre l’effort mécanique, et le joint assure l’étanchéité. L’intérêt est simple: on obtient un montage solide, mais que l’on peut démonter pour intervenir sur une pompe, une vanne, un échangeur ou une portion de réseau sans couper toute l’installation.
Dans les réseaux métalliques, le collet est souvent soudé au tube et fait corps avec lui. Dans les réseaux en PVC, en PEHD ou en polybutylène, il peut être collé, électrosoudé ou assemblé avec une bride mobile selon la technologie retenue. Le principe reste le même: créer une interface propre et normalisée vers une contre-bride.
C’est précisément ce qui rend ce composant si utile dans les installations techniques: il ne sert pas seulement à raccorder, il sert à stabiliser la jonction et à rendre l’entretien possible. Et une fois ce rôle posé, la vraie question devient celle du bon type de collet à adopter.
Les grandes familles à connaître avant d’acheter
Le mot est souvent utilisé de façon un peu large, mais dans la pratique on rencontre plusieurs familles bien distinctes. Les confondre est une erreur classique, surtout quand on passe d’un réseau d’eau à une ligne hydraulique ou à une installation industrielle.
| Famille | Principe | Usage typique | Atout principal | Point d’attention |
|---|---|---|---|---|
| Collet à souder / à collerette | Le collet est soudé au tube et reçoit ensuite la bride et le joint | Acier, inox, réseaux de fluides, vapeur, eau chaude | Très bonne tenue mécanique et bon comportement en pression | Le soudage doit être propre et compatible avec le matériau |
| Collet fixe pour tube plastique | Le raccord est collé, électrosoudé ou fusionné sur le tube | PVC pression, PEHD, PB, chauffage et eau potable | Montage simple et adapté aux réseaux plastiques | Le respect du temps de prise ou de refroidissement est essentiel |
| Bride mobile ou bride folle | La bride tourne librement avant serrage et facilite l’alignement | Montages démontables, réseaux à maintenance fréquente | Rattrape mieux les défauts d’orientation des trous de boulons | Le joint et le perçage doivent rester parfaitement compatibles |
| Collet hydraulique SAE / ISO | Collier destiné aux circuits hydrauliques haute pression | Hydraulique industrielle, machines, centrales, lignes compactes | Très forte résistance à la pression | Les dimensions et les classes de pression sont très normées |
Dans le catalogue Thermaflex, on retrouve bien cette logique de kit avec collet à bride, bride folle et joint en élastomère pour des applications de chauffage et d’eau potable. À l’inverse, la série 3000 de Bene Inox montre une autre logique, plus hydraulique: collet à souder pour bride SAE en inox 316L, avec des diamètres ISO/ANSI de DN15 à DN80 et des pressions maxi qui varient selon le diamètre. Cette diversité explique pourquoi un simple mot générique peut cacher des réalités techniques très différentes.
Une fois ces familles identifiées, le vrai travail consiste à choisir le bon modèle selon le réseau et non selon le seul diamètre nominal.
Comment choisir le bon modèle sans se tromper
Je conseille toujours de vérifier cinq paramètres avant de commander. Le premier est le fluide: eau, eau glycolée, air, hydrocarbure léger, huile hydraulique, vapeur, etc. Le deuxième est la température, parce qu’un joint qui tient à froid peut perdre beaucoup de marge à chaud. Le troisième est la pression de service, exprimée en PN pour les standards européens ou en class pour certaines gammes américaines. Le quatrième est le matériau du tube. Le cinquième est le besoin de démontage futur.
DN signifie diamètre nominal. PN signifie pression nominale. Ces deux indications sont utiles, mais elles ne suffisent pas à elles seules: il faut aussi vérifier la norme de perçage, la forme de face, le type de joint et la compatibilité de matière. En pratique, un DN identique ne garantit jamais qu’une bride sera interchangeable avec une autre si l’on change de norme.
| Critère | Ce que je vérifie | Pourquoi c’est décisif |
|---|---|---|
| Pression | PN, class, marge de sécurité, coups de bélier | Un réseau bien dimensionné doit tenir les surpressions ponctuelles |
| Température | Température de service et pics éventuels | Le joint et le matériau du collet n’ont pas tous la même tenue thermique |
| Compatibilité chimique | Nature du fluide et présence de corrosion | Un inox ou un élastomère mal choisi vieillit vite |
| Norme de raccordement | EN 1092-1, ISO 6162-1, DIN ou autre standard | Le perçage et la géométrie doivent correspondre exactement |
| Maintenance | Fréquence de démontage et accessibilité | Une liaison démontable n’a d’intérêt que si elle reste accessible |
Quand je dois trancher entre deux modèles proches, je privilégie celui qui simplifie la maintenance sans affaiblir la sécurité. C’est souvent là qu’on fait la meilleure économie réelle, pas sur le prix unitaire du raccord. Et sur le chantier, cette logique de choix prépare directement la qualité du montage.
Comment le poser correctement sur chantier
Le montage n’est pas compliqué, mais il pardonne mal l’approximation. Un collet bien choisi peut fuir si le serrage est incohérent, si le joint est mal centré ou si les faces ne sont pas propres. Dans les assemblages démontables, j’insiste toujours sur la préparation, parce que c’est elle qui conditionne la fiabilité finale.
- Préparer les extrémités du tube et vérifier l’état des faces d’appui.
- Nettoyer les surfaces de contact, enlever les bavures et contrôler l’alignement.
- Mettre en place le collet et la bride dans le bon sens avant d’insérer le joint.
- Choisir un joint compatible avec le fluide, la température et la pression.
- Serrer les boulons en croix, par passes progressives, avec un couple homogène.
- Recontrôler après la première mise en température ou après le premier cycle de service.
Sur les tubes plastiques, le respect du temps de refroidissement ou de prise est non négociable. Sur les montages métalliques, je recommande de surveiller le couple de serrage après la première montée en température, surtout sur les réseaux chauds ou sujets aux vibrations. Un serrage trop faible laisse passer le fluide, un serrage excessif écrase le joint et fatigue la boulonnerie.
Ce point de méthode semble simple, mais il fait souvent la différence entre un raccord qui tient des années et un assemblage qui réclame une reprise dès les premières semaines.
Les erreurs de montage qui reviennent le plus souvent
Les défauts les plus coûteux ne sont pas toujours spectaculaires. Ils viennent souvent d’un détail banal, négligé au moment de la pose.
- Monter deux standards incompatibles, par exemple un perçage différent ou une face de bride mal adaptée.
- Choisir un joint non compatible avec le fluide ou la température.
- Serrer les boulons en cercle au lieu de les serrer en croix.
- Réutiliser un joint déjà comprimé ou déformé.
- Oublier la dilatation thermique sur un réseau chaud.
- Employer un matériau trop faible face à la corrosion, au chlore ou à certains additifs.
- Installer un raccord démontable dans une zone où l’accès futur sera en réalité impossible.
Je vois aussi régulièrement une autre confusion: on pense que le diamètre nominal suffit pour valider l’assemblage. En pratique, c’est rarement vrai. La face de joint, la série de perçage, la boulonnerie et le type de bride comptent autant que le DN. C’est pour cela qu’un contrôle visuel sérieux avant serrage évite souvent des reprises longues et coûteuses.
Quand je le privilégie plutôt qu’une autre solution
Je privilégie ce type de raccord quand je veux combiner solidité, démontabilité et standardisation. C’est le bon choix sur une pompe, une vanne d’isolement, un filtre, un échangeur ou une ligne de process qu’on devra ouvrir plusieurs fois dans sa vie. Sur les gros diamètres, il devient aussi plus pratique qu’un assemblage fileté, qui perd vite en confort et en robustesse.
| Solution | Avantage | Limite | Je la choisis quand |
|---|---|---|---|
| Collet de bride | Démontable, standardisé, robuste | Demande un vrai respect du montage | La maintenance est prévue et le diamètre est significatif |
| Soudure directe | Très compacte et très fiable si elle est bien exécutée | Peu démontable | Le réseau sera peu ouvert et la place manque |
| Raccord fileté | Simple sur petits diamètres | Moins adapté aux fortes contraintes | Le réseau est petit, accessible et peu sollicité |
| Raccord à compression | Rapide à mettre en œuvre | Moins pertinent en grand diamètre ou en pression élevée | La simplicité prime sur la performance mécanique |
Autrement dit, je ne le considère pas comme une solution universelle. C’est un excellent choix quand le réseau réclame de la maintenance, une bonne tenue mécanique et une compatibilité avec des standards de bride. C’est un moins bon choix si l’on cherche seulement la solution la plus compacte ou la plus rapide à poser.
Le détail qui sécurise un réseau sur la durée
Le vrai gain d’un collet bien choisi, ce n’est pas seulement l’étanchéité du premier jour. C’est la stabilité de l’ensemble après les cycles thermiques, les vibrations, les arrêts de maintenance et les petites variations de pression qui finissent par fatiguer un mauvais assemblage. Quand je valide ce type de raccord, je regarde toujours l’ensemble comme un bloc: tube, collet, bride, joint, boulonnerie et conditions d’exploitation.
Si je devais résumer l’approche en une seule règle, ce serait celle-ci: ne jamais acheter le collet sans vérifier la bride, ni la bride sans vérifier le joint, ni le joint sans vérifier le fluide. C’est cette chaîne de compatibilité qui protège vraiment une installation de plomberie technique ou de process. Et c’est aussi ce qui distingue un montage durable d’un montage seulement “compatible sur le papier”.
Un dernier contrôle avant commande suffit souvent à éviter la mauvaise surprise: DN exact, PN ou class, norme de perçage, matériau, température de service et fréquence de démontage. Avec ces six points validés, le raccord devient un atout de fiabilité plutôt qu’une source de reprise.
