Rondelle papillon - Choisissez la bonne pour un serrage fiable

Dans les assemblages mécaniques soumis aux vibrations, le choix de la rondelle change beaucoup plus de choses qu’on ne l’imagine. Une rondelle papillon est généralement recherchée pour sa capacité à maintenir un serrage ou à limiter le desserrage, mais le terme recouvre en pratique plusieurs familles proches, surtout la rondelle éventail et la rondelle élastique conique. Je fais le point sur leur rôle, leurs limites et les bons réflexes de choix pour éviter un montage qui bouge, marque le support ou perd sa précharge.

Ce que recouvre vraiment cette rondelle de serrage

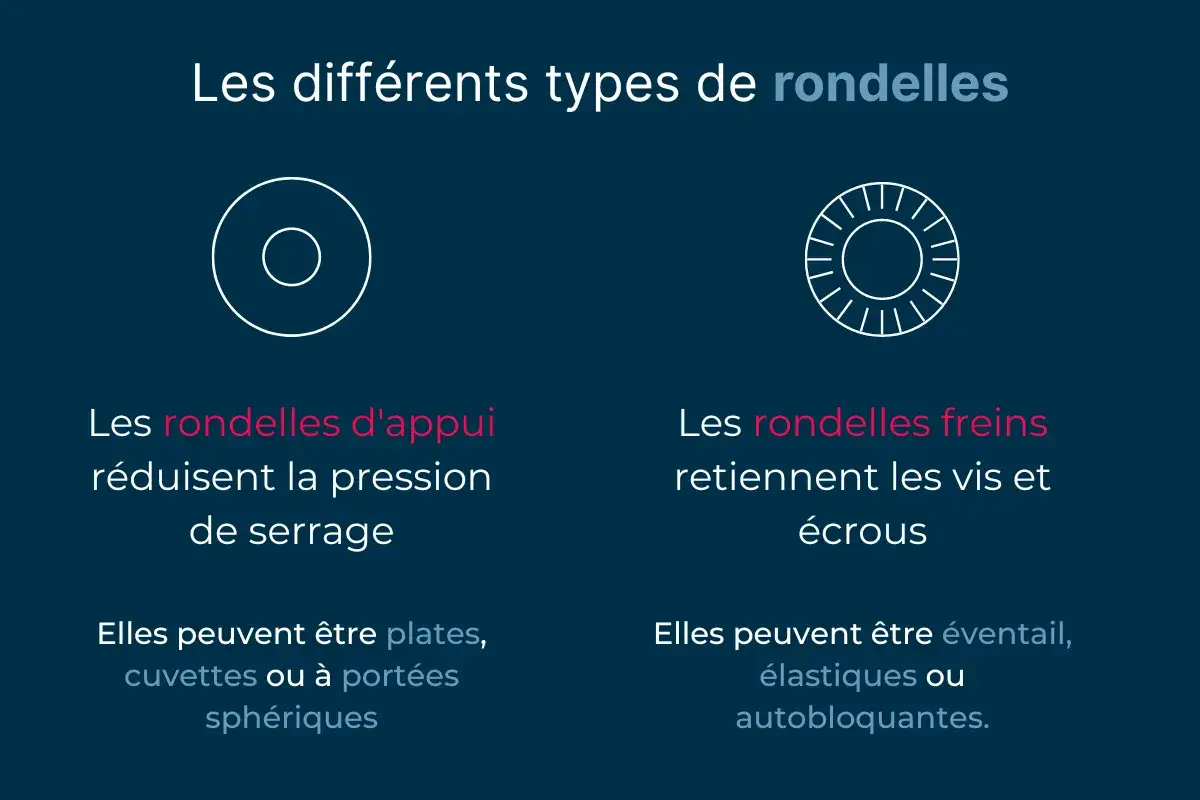

On rencontre surtout trois logiques :

En clair, je ne traite pas ce composant comme une pièce « universelle ». Une rondelle de freinage sert à bloquer ou à stabiliser, alors qu’une rondelle plate sert d’abord à répartir l’effort. Cette distinction paraît basique, mais elle évite déjà beaucoup d’erreurs au montage, surtout quand on travaille sur des capots techniques, des pompes, des brides ou des ensembles soumis aux vibrations.

Une fois ce vocabulaire clarifié, on peut regarder les deux familles qui comptent vraiment en maintenance et en assemblage industriel.

Les deux familles à connaître pour ne pas se tromper

La version dentée et la version conique ne rendent pas le même service. La première cherche à bloquer, la seconde à garder une force de serrage. C’est une nuance simple, mais elle change complètement le comportement d’un assemblage.

La rondelle éventail est celle que je retiens quand il faut créer une accroche mécanique simple sur une fixation peu exigeante, par exemple sur un carter, une platine ou un support métallique assez dur. La conique, elle, est plus intéressante quand l’objectif est de garder un serrage vivant, capable d’absorber une petite perte de tension sans relâcher tout l’assemblage.

Autrement dit, on ne choisit pas le même composant selon qu’on veut empêcher la rotation d’un écrou ou compenser les variations d’effort dans le temps. C’est précisément ce contexte qui impose de choisir la bonne version, et pas seulement la bonne taille.

Dans quels montages elle apporte vraiment quelque chose

Je réserve ce type de rondelle aux montages où le risque de desserrage a une cause identifiable. Si la fixation ne subit ni vibration, ni variations thermiques, ni accès difficile, une solution plus simple suffit souvent. En revanche, dès que le serrage doit rester fiable dans le temps, le gain devient réel.

• Sur un ventilateur, une pompe ou un circulateur, elle aide à tenir un montage exposé aux vibrations répétées.
• Dans une armoire technique, elle limite les micro-desserrages sur des pièces légères et faciles à entretenir.
• Sur des supports de tuyauterie industrielle, elle peut compléter une stratégie de fixation plus globale quand l’ensemble travaille sous charge.
• Dans un capot de climatisation, un boîtier de commande ou une enveloppe domotique, elle sécurise les vis soumises à de petits cycles thermiques.
• Sur un assemblage en aluminium, elle peut être utile si la denture reste acceptable pour la surface et si la charge reste modérée.

Je fais toutefois une réserve importante : une rondelle de freinage n’est pas un joint d’étanchéité, et elle ne remplace pas non plus un écrou frein, un frein-filet ou une conception de verrouillage dédiée quand la sécurité de l’assemblage est en jeu. Dans le domaine plomberie-chauffage-CVC, c’est une erreur fréquente de demander à une simple rondelle de résoudre un problème de maintien global du montage.

Ce cadre d’usage pose naturellement la question suivante : comment choisir la bonne version sans se tromper sur le support, la charge ou l’environnement ?

Comment la choisir selon le support, la charge et l’environnement

Le bon critère de choix n’est pas seulement le diamètre. Je regarde d’abord le comportement mécanique de l’assemblage, puis la matière du support, ensuite l’exposition à l’humidité ou à la corrosion. C’est cette hiérarchie qui évite les achats trop génériques.

• Support dur et vibrations modérées : la rondelle éventail est souvent suffisante si la surface peut accepter une légère empreinte.
• Support tendre ou finition à préserver : je privilégie une rondelle plate, puis une vraie solution de freinage adaptée si nécessaire.
• Perte de serrage progressive : la rondelle conique est plus pertinente, parce qu’elle compense la baisse de tension.
• Ambiance humide ou agressive : je choisis la matière avec soin, en général acier traité ou inox A2/A4 selon l’exposition.
• Fixation démontée souvent : je limite les dentures agressives, car elles fatiguent vite le support et compliquent la maintenance.

Sur le plan pratique, je vois souvent la rondelle conique retenue avec des vis de classe 8.8 ou 10.9 dans les catalogues de fixation, justement parce qu’elle est pensée pour des assemblages qui doivent garder une tension utile. La rondelle éventail, elle, est plus à l’aise dans des montages simples où l’on cherche surtout à limiter le glissement et le desserrage.

La décision est donc assez nette : si vous voulez conserver une précharge, prenez une logique ressort ; si vous voulez accrocher le support pour freiner la rotation, prenez une logique dentée. Et une fois le bon type choisi, il reste encore un point que beaucoup négligent : la pose.

Les erreurs de montage qui annulent son effet

Une bonne rondelle mal montée donne souvent un mauvais résultat. C’est là que les problèmes apparaissent, pas dans la fiche produit. Sur le terrain, j’observe surtout des erreurs de logique, plus que des erreurs de dimension.

• Utiliser une rondelle dentée sur une surface trop fragile ou trop visible, alors que l’empreinte des dents était prévisible.
• Compter sur une rondelle conique alors que le montage est déjà au bout de sa plage de serrage.
• Remplacer un système de freinage complet par une seule rondelle, sans vérifier le niveau de vibration réel.
• Mélanger des métaux incompatibles sans réfléchir à la corrosion galvanique.
• Réemployer une rondelle déjà écrasée ou déformée après un démontage important.

Il faut aussi faire attention au couple de serrage. Si l’on serre trop, on détruit l’effet ressort ; si l’on serre trop peu, on ne crée pas assez de précharge pour que la fixation travaille correctement. Dans le cas des rondelles dentées, un serrage excessif peut aussi endommager la tête de vis ou la pièce supportée.

Je recommande enfin de vérifier l’état du support après quelques cycles de fonctionnement, surtout quand l’assemblage subit de la chaleur, des démarrages répétés ou des vibrations continues. C’est souvent au premier retour de maintenance qu’on voit si la solution était juste ou seulement commode sur le moment.

Une fois ces pièges connus, il ne reste plus qu’à figer les bons paramètres avant d’acheter ou de spécifier la pièce.

Les points à verrouiller avant de la commander

Quand je prépare un achat technique, je ne m’arrête jamais à l’appellation commerciale. Je note noir sur blanc ce que la pièce doit faire, sur quoi elle travaille et dans quel environnement elle va vivre. C’est ce qui évite les erreurs d’équivalence entre fournisseurs.

• Le type exact de rondelle recherché : dentée, conique ou plate.
• Le diamètre nominal et la compatibilité avec la visserie existante.
• La matière et la finition : acier ressort, zingué, inox A2 ou inox A4.
• Le matériau du support : acier, aluminium, inox, pièce peinte ou matériau tendre.
• La contrainte dominante : vibration, cycles thermiques, corrosion, démontage fréquent.
• Le besoin réel : maintenir la précharge, limiter le desserrage ou répartir la charge.

Si je devais résumer la logique en une seule phrase, je dirais qu’une bonne rondelle n’est jamais choisie pour son nom, mais pour son comportement. C’est ce qui fait la différence entre un assemblage qui tient sans discussion et une fixation qui réclame un resserrage trop tôt.
