Les points à vérifier avant de choisir une vanne à guillotine
- Le fluide compte plus que le catalogue: eau chargée, boues, pâte, solides mous ou liquide propre ne mènent pas au même choix.
- Le sens d’écoulement doit être vérifié, car beaucoup de modèles sont unidirectionnels.
- Le couple DN / PN fixe la vraie plage de travail; en industriel, les gammes courantes vont souvent de DN50 à DN600, parfois bien plus sur demande.
- L’actionnement change le budget et l’usage: manuel, pneumatique ou électrique n’ont pas le même confort ni la même logique de maintenance.
- L’étanchéité et les joints décident de la durabilité, surtout quand le fluide est abrasif ou corrosif.
- La fonction attendue doit rester simple: arrêt, isolement, éventuellement régulation ponctuelle sur des versions spécifiques, pas de modulation continue.

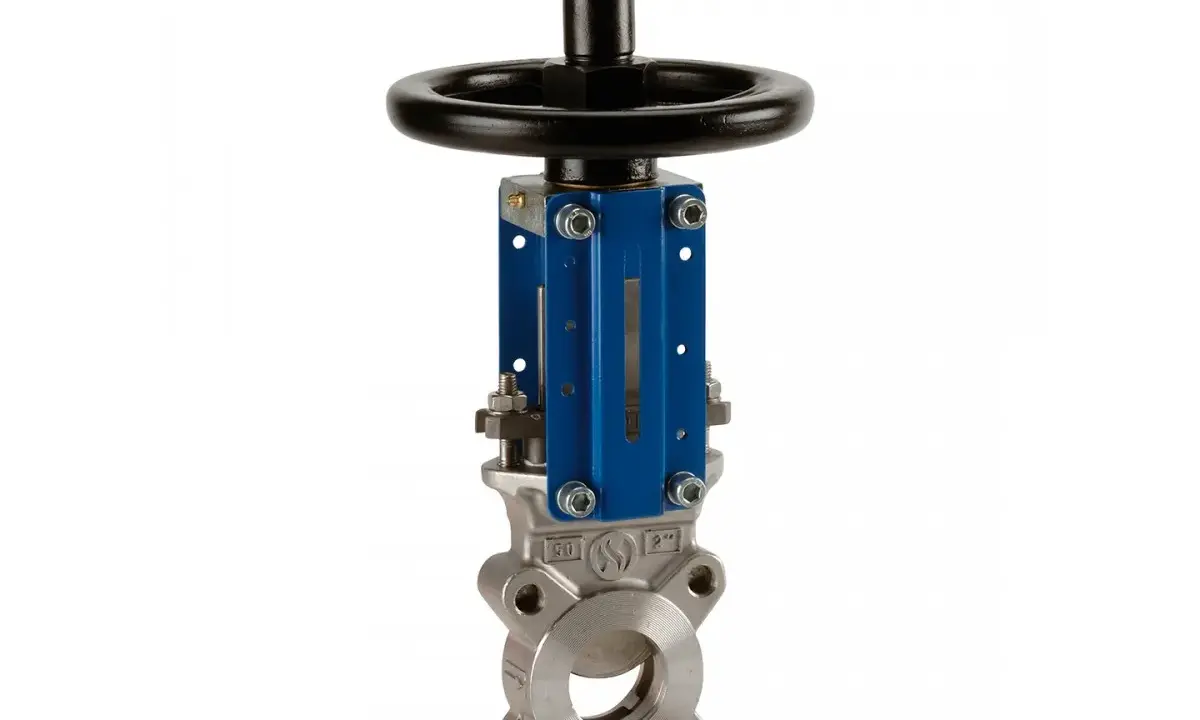

Comment fonctionne une vanne à lame coulissante

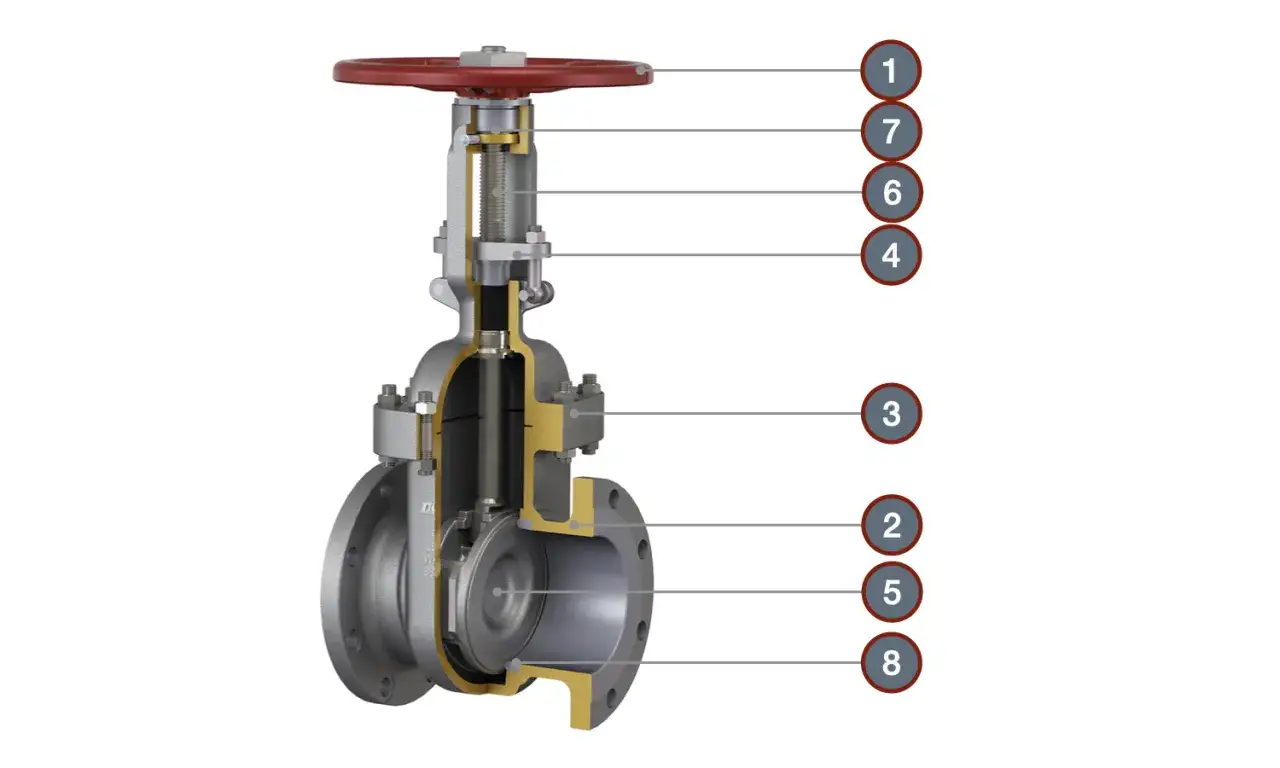

Je la vois comme un mécanisme très direct: une lame se déplace verticalement dans le corps et vient couper le flux contre un siège. Quand elle est totalement ouverte, le passage est presque dégagé, ce qui explique sa faible perte de charge sur les réseaux bien dimensionnés. En revanche, dès qu’on la laisse travailler à demi-ouverte trop longtemps, la zone de contact s’use vite et l’étanchéité en pâtit.
Le cœur de l’ensemble repose sur quelques éléments simples: le corps, la lame, la tige, le presse-étoupe, le siège et, selon les versions, un volant, un vérin pneumatique ou un actionneur électrique. Cette architecture me plaît pour une raison très concrète: il y a peu de mouvements parasites, donc moins de pièces à régler qu’avec une vanne de régulation classique.
- Le corps assure le passage et le guidage de la lame.
- La lame tranche le flux et supporte directement l’effort de fermeture.
- Le siège garantit l’étanchéité, en version souple ou métal/métal selon le service.
- Le presse-étoupe limite les fuites autour de la tige.
- L’actionnement détermine la vitesse d’ouverture et le niveau d’automatisation.
Une fois ce principe compris, la vraie question devient simple: dans quels cas cette solution apporte-t-elle un avantage réel par rapport aux autres vannes ?
Dans quels cas elle est vraiment pertinente
Je la réserve surtout aux réseaux où le fluide est difficile à garder propre. C’est là qu’elle prend l’avantage sur des solutions plus “propres” mais plus sensibles aux dépôts. Les cas ci-dessous reviennent le plus souvent en industrie, en traitement de l’eau et sur certains réseaux techniques.
| Contexte | Pourquoi elle fonctionne bien | Point de vigilance |
|---|---|---|
| Eaux usées, effluents chargés, boues | La lame coupe le flux même s’il reste des dépôts; le passage ouvert reste peu pénalisant. | L’abrasion use plus vite le siège et la lame si les particules sont dures. |
| Pâtes, fibres, papier, agroalimentaire | Elle tolère mieux les produits visqueux et les solides mous qu’une vanne plus sensible à l’encrassement. | Éviter de la laisser longtemps entre deux positions. |
| Poudres, granules, vrac en trémie | Le corps compact et la fermeture franche facilitent l’isolement d’une descente ou d’un silo. | Prévoir une géométrie adaptée pour limiter le pontage du produit. |
| Liquides corrosifs modérés | Avec le bon matériau, elle tient bien sur des services humides ou chimiquement raisonnables. | La compatibilité chimique des joints reste décisive. |
| Réseaux propres sous forte pression | Elle peut isoler efficacement. | Ce n’est pas forcément le choix le plus logique: d’autres familles de vannes font parfois mieux le travail. |
Ce tri est utile, parce que les bons cas d’emploi ne disent pas encore quelle version choisir.
Comment choisir la bonne version
Je commence toujours par quatre paramètres: DN, PN, température et nature réelle du fluide. Les fiches techniques annoncent souvent des gammes très larges, mais la vérité est plus nuancée en fonction du siège, du matériau du corps et du type d’actionnement.
Diamètre, pression et température
Sur le marché, on trouve couramment des modèles de DN50 à DN600, et certaines fabrications spécifiques montent jusqu’à DN1600 ou DN2000. En pression, beaucoup de gammes standard travaillent autour de PN10 ou PN16, avec des limites qui baissent quand le diamètre augmente; les plages courantes tournent souvent autour de 10 bar sur les petits diamètres, puis 7 bar et 4 bar sur les plus grands. Pour des joints EPDM, une plage de travail de -10 °C à +130 °C est fréquente; les variantes métalliques ou spécialisées vont au-delà, mais il faut alors relire la fiche de service au lieu d’improviser.
Unidirectionnelle ou bidirectionnelle
Beaucoup de vannes à lame coulissante sont prévues pour un sens de pression donné. Ce détail paraît secondaire jusqu’au jour où la pression arrive de l’autre côté du siège: la fuite devient alors le vrai problème. Si le réseau peut inverser le sens, je préfère une version bidirectionnelle ou une conception explicitement validée pour ce cas.
Commande manuelle, pneumatique ou électrique
Le choix de l’actionnement change à la fois le budget, l’ergonomie et la maintenance. J’utilise généralement ce repère simple:
| Commande | Atouts | Limites | Ordre de grandeur |
|---|---|---|---|
| Manuelle | Simple, économique, facile à dépanner | Moins confortable si les manœuvres sont fréquentes | Environ 350 à 600 € HT sur les petits DN |
| Pneumatique | Rapide, bien adaptée à l’automatisation et aux cycles répétés | Nécessite de l’air comprimé et une chaîne d’accessoires correcte | Souvent 700 à 2 000 € HT selon DN et options |
| Électrique | Pratique pour la supervision à distance et l’intégration dans un automatisme | Plus lente et souvent plus coûteuse qu’une commande simple | Environ 900 à 2 500 € HT selon configuration |
Si l’installation se trouve en zone ATEX ou dans une ambiance corrosive, je vérifie aussi les accessoires associés: capteurs, positionneurs, boîtiers et traitement de surface. La vanne elle-même peut être correcte, mais un actionneur mal choisi ruine l’ensemble.
Lire aussi : Robinet pneumatique - Le guide complet pour bien le choisir
Matériaux et joints
L’inox 316 rassure dans les milieux humides ou légèrement corrosifs, la fonte grise reste compétitive sur des usages moins agressifs, et l’acier carbone sert souvent de compromis sur des installations plus lourdes. Côté étanchéité, l’EPDM convient bien à beaucoup d’eaux et à des températures modérées, le NBR résiste mieux à certains fluides huileux, et le PTFE devient intéressant quand la chimie devient plus sérieuse. Le métal/métal, lui, accepte mieux l’abrasion mais demande de renoncer à l’idée d’une fermeture “douce” et absolue.
Une fois le bon modèle identifié, il reste un point que beaucoup sous-estiment: l’installation et l’entretien font souvent la différence entre une vanne durable et un ennui récurrent.
Installer et entretenir la vanne sans raccourcir sa durée de vie
Je vérifie d’abord l’alignement des brides, le sens d’écoulement et l’espace disponible pour la course complète de la lame. Sur un réseau mal aligné, la vanne prend des efforts latéraux qu’elle n’aime pas du tout, surtout sur les grands DN. En pratique, je conseille aussi de laisser un accès clair au presse-étoupe et à la tige: quand il faut intervenir, les trois centimètres “gagnés” à l’installation se transforment souvent en heure perdue à la maintenance.
- Contrôler le DN, la PN et le sens de montage avant de serrer définitivement.
- Nettoyer les faces d’appui pour éviter qu’un grain ou une bavure ne marque le siège.
- Tester la manœuvre à vide avant mise en pression.
- Vérifier qu’aucune conduite, gaine ou structure ne bloque la course complète.
- Planifier un contrôle visuel du presse-étoupe et du siège tous les 6 à 12 mois selon l’agressivité du fluide.
Les erreurs que je vois le plus sont toujours les mêmes: utiliser la vanne pour moduler en continu, oublier le sens de montage, forcer sur une tige encrassée et négliger les dépôts qui finissent par travailler comme du papier de verre.
Quand ces points sont maîtrisés, la comparaison avec les autres familles de vannes devient beaucoup plus claire.
Vanne à guillotine ou autre technologie de fermeture
Je compare rarement un modèle isolé sans regarder ce qu’il remplace. Une bonne décision ne dépend pas seulement du prix d’achat, mais de la fluidité d’usage, du niveau d’étanchéité attendu et du comportement du fluide sur plusieurs années.
| Technologie | Quand elle est plus pertinente | Quand je la trouve moins adaptée |
|---|---|---|
| Vanne à lame coulissante | Fluides chargés, boues, fibres, isolement simple avec faible perte de charge en ouverture | Régulation continue, fortes exigences de précision, très haute pression |
| Vanne papillon | Réseaux compacts, eau propre, HVAC, usage général à coût contenu | Fluides très chargés ou abrasifs, selon le niveau d’étanchéité demandé |
| Robinet à boisseau sphérique | Fermeture nette, manœuvre rapide, bons résultats sur fluides propres | Très grands diamètres, particules abrasives, budget qui grimpe vite |
| Robinet-vanne | Isolement sur réseaux propres, notamment en distribution d’eau | Solides en suspension, encombrement, usage intensif en position partiellement ouverte |
Si le fluide est propre et que la place manque, je regarde souvent d’abord une papillon. Si le besoin est une fermeture franche sur un réseau chargé, la lame coulissante reprend l’avantage. Et si l’objectif est la régulation continue, je sors généralement de cette famille de vannes pour aller vers une vraie vanne de contrôle.
Le budget réel et les informations à exiger avant de commander
Sur le marché, un petit modèle manuel en inox pour DN50 à DN100 se situe souvent autour de 350 à 600 € HT. Dès qu’on ajoute un actionnement pneumatique, des matériaux plus robustes ou un diamètre plus généreux, on passe fréquemment dans une zone de 1 000 à 2 500 € HT, et les fabrications spéciales peuvent monter davantage. Ce n’est pas un tarif universel, mais c’est un ordre de grandeur utile pour éviter les fausses bonnes surprises.
- Le fluide exact et sa concentration en solides.
- Le DN, la PN et la température de service.
- Le sens de pression et la nécessité d’une étanchéité bidirectionnelle.
- La fréquence de manœuvre et le mode de commande souhaité.
- Les contraintes d’encombrement, d’accès et de maintenance.
- Les matériaux compatibles avec la corrosion, l’abrasion ou la chimie du réseau.
Si je devais résumer ma position en une phrase, je dirais qu’une vanne à guillotine est un excellent choix dès qu’il faut couper proprement un flux sale, fibreux ou chargé, mais qu’elle perd vite son intérêt si on lui demande de réguler finement, de tenir hors de sa plage de pression ou de compenser un mauvais dimensionnement. Sur ce type d’équipement, le détail le plus rentable reste toujours le même: définir le fluide, puis choisir la vanne, jamais l’inverse.
