La vanne à guillotine sert d’abord à isoler une conduite qui transporte des solides, des fibres, des boues ou un fluide visqueux. C’est précisément ce qui en fait un composant très utile en industrie, en traitement d’eau et sur certains réseaux agricoles, là où une vanne classique s’encrasse, s’use trop vite ou ne ferme jamais vraiment bien.
Je vais aller à l’essentiel: comment elle fonctionne, dans quels cas elle est pertinente, quelles versions méritent d’être comparées et quels critères je regarde pour éviter une erreur de dimensionnement. Sur ce type d’équipement, le bon choix se joue souvent sur quelques détails très concrets.
Les points clés pour bien la choisir
- Elle sert surtout au sectionnement, pas à la régulation fine du débit.
- Elle est adaptée aux fluides chargés, aux boues, aux pâtes, au lisier et aux solides en vrac.
- Selon les modèles, on trouve des passages allant de DN50 à DN1200, parfois davantage sur demande.
- Certaines versions acceptent environ 5 à 8 % de solides en suspension, mais la limite réelle dépend du fluide et du siège.
- Le sens d’écoulement, le type de corps, le matériau du siège et le mode d’actionnement font toute la différence.
- Une mauvaise utilisation en position partiellement ouverte accélère l’usure et augmente le risque de vibration ou de cavitation.
Comment une vanne à guillotine coupe et isole le flux
Le principe est simple: une lame, ou pelle, se déplace perpendiculairement à l’axe de la conduite pour ouvrir ou fermer le passage. Quand elle est en position ouverte, elle doit dégager le flux autant que possible afin de laisser circuler le fluide avec une perte de charge faible. Quand elle descend, elle vient couper le passage et assurer l’isolement.
Dans la pratique, on retrouve quatre éléments qui comptent vraiment: le corps, la lame, le siège et le presse-étoupe. Le presse-étoupe comprime le bourrage autour de la tige pour limiter les fuites, tandis que le siège absorbe le contact entre la lame et le corps. C’est une mécanique robuste, mais elle est pensée pour un usage tout ou rien. Dès qu’on essaie de la faire travailler comme une vanne de réglage, on la fait sortir de sa zone de confort.
Je la considère donc comme une vanne de sectionnement avant tout. Cette différence explique pourquoi certaines variantes sont plus adaptées aux boues épaisses, aux solides secs ou aux lignes sous silo, et c’est ce point qui mérite d’être clarifié ensuite.
Les variantes qui changent vraiment le résultat
Deux vannes qui se ressemblent visuellement peuvent très bien donner des résultats opposés sur le terrain. Ce n’est pas seulement une question de taille; c’est aussi une question de sens de passage, d’étanchéité, de compacité et d’environnement de service.
| Variante | Quand je la choisis | Ce qu’elle apporte | Point de vigilance |
|---|---|---|---|
| Unidirectionnelle | Quand le sens de circulation est connu et stable | Conception simple, souvent compacte, coût de complexité plus faible | Il faut respecter le sens indiqué sur le corps |
| Bidirectionnelle | Quand le flux peut s’inverser ou quand l’exploitation exige plus de souplesse | Étanchéité possible dans les deux sens, plus pratique sur certains réseaux | Le choix du siège devient plus sensible |
| Traversante | Quand on transporte des solides, des granulés ou des matières qui risquent de s’accumuler | Passage intégral du fluide, meilleure évacuation des dépôts | La géométrie doit rester cohérente avec la ligne et la trémie |
| Double pelle | Quand on veut une fermeture rapide sur des applications exigeantes | Bonne tenue sur certains rejets légers, maintenance des pièces d’usure facilitée | Il faut vérifier l’adéquation avec le type de matière transportée |
| Motorisée ou pneumatique | Quand l’accès est difficile ou que l’on veut commander à distance | Automatisation, répétabilité, intégration à une supervision | Il faut dimensionner correctement l’actionneur et l’alimentation disponible |
Je vois aussi souvent des différences de corps: wafer pour un montage compact entre brides, lug pour certaines maintenances plus souples, corps à brides quand le réseau l’impose. En matériaux, la fonte ductile reste courante, l’inox 304 ou 316 apparaît dès que la corrosion devient sérieuse, et les sièges peuvent être en EPDM, NBR, Viton, PTFE ou polyuréthane selon le compromis recherché entre chimie, température et abrasion. Ce tri par variante fait gagner du temps, mais il ne remplace pas le vrai travail de sélection, qui se joue au niveau du fluide et de l’installation.
Choisir la bonne configuration selon le fluide et le réseau
Le premier critère que je regarde, c’est la nature du fluide. Une eau chargée de sable, une boue d’épuration, une pâte à papier, un lisier ou un digestat n’abîment pas une vanne de la même façon. Plus le fluide est abrasif, plus le siège, la lame et les guides doivent être pensés pour encaisser l’usure, et plus je me méfie des solutions “polyvalentes” qui promettent de tout faire sans compromis.
Le deuxième critère, c’est le pourcentage de solides. Sur certaines gammes, on annonce jusqu’à 5 à 8 % de solides en suspension, mais ce chiffre ne suffit jamais à lui seul. La granulométrie, la forme des particules, la présence de fibres et la vitesse d’écoulement modifient fortement le comportement réel. Une ligne de boue minérale ne se traite pas comme une ligne de pulpe ou une évacuation agricole.Le troisième critère, c’est le service attendu. Si la vanne ne sert qu’à isoler une ligne quelques fois par semaine, une commande manuelle peut suffire. Si elle doit être pilotée à distance, enchaîner plusieurs cycles par jour ou s’intégrer à une automatisation, je passe vite à un actionneur pneumatique ou électrique. Dans les installations agricoles, je regarde aussi la facilité de rinçage, l’accès visuel et la résistance aux dépôts, parce qu’un bon choix sur le papier peut devenir pénible à l’usage si la vanne est mal placée.
| Critère | Ce que je vérifie | Pourquoi c’est décisif |
|---|---|---|
| Nature du fluide | Boues, fibres, grains, produits chimiques, lisier | Détermine l’usure, l’encrassement et le type de siège |
| Charge solide | Taux de solides, forme des particules, risque de dépôts | Conditionne la capacité de fermeture et la longévité |
| Sens de circulation | Flux unique ou inversion possible | Oriente le choix entre version unidirectionnelle et bidirectionnelle |
| Température et pression | Service standard ou service sévère | Impacte le corps, le siège et l’actionneur |
| Encombrement | Espace disponible autour de la conduite et au-dessus de la vanne | Détermine le type de tige et l’accessibilité de maintenance |
Sur un réseau de lisier ou de matières organiques, je regarde particulièrement l’abrasion et les risques de colmatage. Sur une ligne de pâte ou de boues industrielles, je privilégie la capacité à fermer proprement malgré les fibres ou les particules. C’est ce passage du “type de vanne” au “contexte de service” qui évite la plupart des erreurs, et c’est précisément là que la pose et l’entretien prennent toute leur importance.
Les bons gestes de pose et d’entretien
Une vanne bien choisie peut se dégrader vite si elle est mal montée. Je commence toujours par vérifier l’alignement entre les brides, la cohérence du sens de montage et la liberté de mouvement de la tige. Si le corps prend des contraintes mécaniques au serrage, la lame travaille de travers et l’usure arrive beaucoup plus tôt que prévu.
Je recommande aussi de respecter le mode de fonctionnement prévu par le fabricant: 100 % ouverte ou 100 % fermée, sans l’utiliser comme organe de régulation, sauf modèle explicitement conçu pour cela. En position partiellement ouverte, la lame subit davantage de pression, ce qui favorise les vibrations, la cavitation et l’érosion. Sur une ligne longue, fermer trop vite peut aussi provoquer des coups de bélier; un mouvement progressif reste souvent plus sûr.
- Contrôler le sens du flux et la flèche de corps sur les modèles unidirectionnels.
- Prévoir assez d’espace pour extraire l’actionneur ou accéder au presse-étoupe.
- Vérifier la compatibilité du siège avec la chimie du fluide et la température de service.
- Tester la fermeture complète avant la mise en service réelle.
- Inspecter périodiquement les pièces d’usure, surtout sur les lignes abrasives.
Sur certains modèles, des pièces de guidage ou d’étanchéité sont remplaçables sans refaire tout le corps, ce qui est intéressant pour limiter l’arrêt de ligne. Une maintenance simple et régulière vaut mieux qu’une intervention lourde après grippage, et cette logique mène directement aux erreurs que je vois le plus souvent.
Les erreurs que je vois le plus souvent sur le terrain

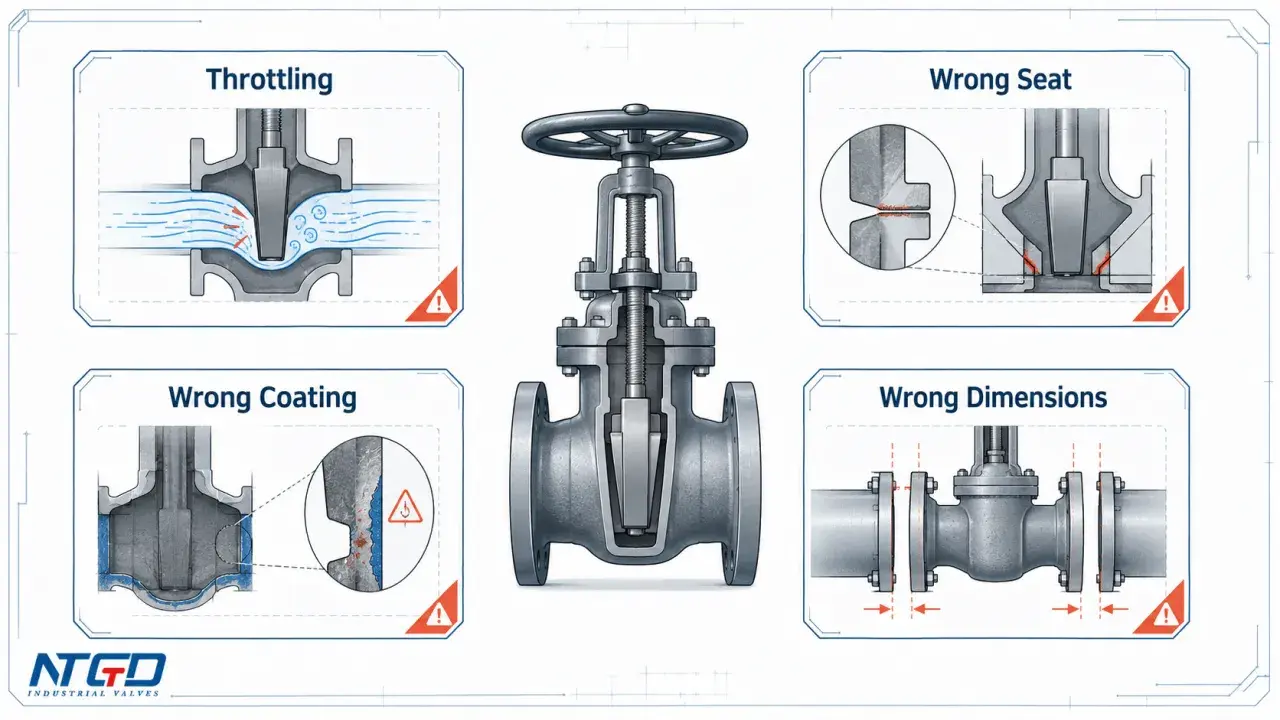

La première erreur consiste à choisir une vanne de sectionnement standard pour un fluide chargé, simplement parce qu’elle ressemble à une solution plus “classique”. Sur les boues, les fibres ou les granulats, ce choix se paye vite: dépôt, blocage, fermeture incomplète, puis fuite. Dans les faits, ce n’est pas la vanne qui est mauvaise, c’est le couple vanne-fluide qui est mal pensé.La deuxième erreur, c’est de sous-estimer la charge d’ouverture ou de fermeture. Une commande manuelle peut sembler suffisante sur plan, puis devenir pénible dès que la ligne se déforme un peu, que la matière colle ou que la maintenance manque de place. À l’inverse, un actionneur trop faible finit par ne pas fermer correctement, surtout si le siège a déjà commencé à fatiguer.
- Utiliser la vanne pour moduler le débit au lieu de l’isoler franchement.
- Ignorer le sens de circulation sur un modèle unidirectionnel.
- Choisir un siège incompatible avec l’abrasion ou la chimie du fluide.
- Négliger le risque de dépôts autour de la lame et des guides.
- Installer l’équipement sans penser à l’accès futur pour la maintenance.
La troisième erreur, plus discrète, consiste à croire qu’une version “universelle” suffira partout. En réalité, un réseau d’eau chargée, une ligne de pulpe, un silo de produits secs et une conduite agricole ne posent pas les mêmes contraintes. C’est pour cela que je termine toujours par une lecture très concrète de l’exploitation réelle, pas seulement de la fiche produit.
Ce que je retiens pour une ligne chargée ou un sous-silo
Si je devais résumer ma pratique en une phrase, je dirais ceci: cette vanne est pertinente quand il faut isoler proprement un fluide difficile, pas quand on veut régler un débit au millimètre. Le bon résultat vient du trio matériau de siège, sens de montage et mode d’actionnement, pas du simple fait d’avoir un corps robuste.
Avant de la retenir pour un réseau industriel ou agricole, je vérifie toujours la même chose: le niveau de solides, l’abrasion, la température, l’espace disponible et la fréquence de manœuvre. Si ces cinq points sont cohérents, la solution devient fiable et discrète; s’ils ne le sont pas, il faut revoir la configuration avant même de parler de prix. C’est souvent là que se joue la différence entre une installation qui fonctionne et une installation qui vous fait perdre du temps.
