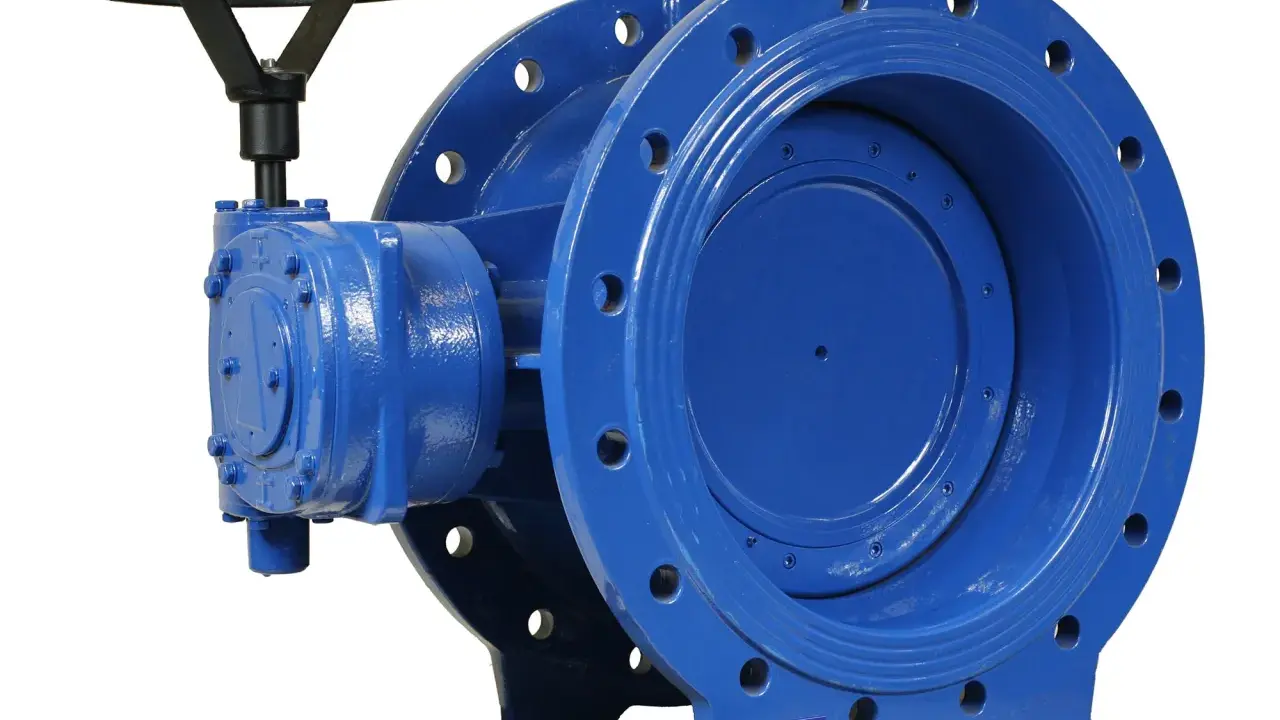

Dans un réseau industriel, le choix du raccordement change autant la fiabilité que la facilité de maintenance. La vanne papillon à bride reste l’une des solutions les plus compactes pour couper ou moduler un débit entre deux brides de tuyauterie, à condition de bien choisir le siège, le matériau et la classe de pression. Je vais ici clarifier son fonctionnement, ses variantes, les points de sélection qui comptent vraiment et les pièges de montage que je vois le plus souvent sur le terrain.
Les points essentiels à retenir avant de choisir un modèle
- Le principe repose sur un disque qui tourne d’un quart de tour et laisse passer le fluide avec peu d’encombrement.
- Le vrai critère de décision n’est pas seulement le corps de vanne, mais surtout le couple fluide, température, pression et matériau du siège.
- Entre wafer, lug et corps entièrement à brides, le bon choix dépend d’abord du besoin d’isolement et de maintenance.
- Un mauvais alignement des brides, un surserrage ou un dégagement insuffisant du disque provoquent vite des fuites ou de l’usure prématurée.
- Pour l’automatisation, l’interface ISO 5211 simplifie le montage d’un actionneur manuel, pneumatique ou électrique.
Ce que fait réellement cette vanne dans une ligne
La logique est simple: un disque tourne autour d’un axe perpendiculaire au sens d’écoulement. En position ouverte, il se présente presque dans le fil du fluide; en position fermée, il vient s’appuyer sur un siège, c’est-à-dire la portée interne qui assure l’étanchéité. J’insiste sur ce point parce que, dans la pratique, c’est souvent le siège qui fait toute la différence entre une vanne durable et une vanne qui recommence à fuir après quelques cycles.
Le corps, le disque, l’arbre et le siège composent un ensemble plus sobre qu’une vanne à globe, mais pas pour autant tolérant à tous les montages. La papillon est particulièrement intéressante quand je veux une solution compacte, rapide à manœuvrer et facile à motoriser, surtout sur des réseaux d’eau, de glycol, de traitement ou d’utilités industrielles. En revanche, si l’installation exige une régulation très fine à faible ouverture, je préfère souvent une architecture différente: le papillon sait moduler, mais il n’a pas la même finesse qu’une vraie vanne de régulation.Un autre point utile: sur certaines versions à siège élastomère, le siège lui-même participe à l’étanchéité entre les brides, et le fabricant ne recommande pas toujours un joint supplémentaire. Ce détail semble mineur sur le papier; il devient vite central au moment de serrer la boulonnerie. C’est ce compromis qui explique pourquoi le raccordement et le siège doivent être examinés ensemble, pas séparément.
Pourquoi elle prend si peu de place
La papillon est appréciée parce qu’elle occupe à peu près l’espace d’un tronçon de tuyauterie équipé de ses brides, tout en restant simple à automatiser. Dans des tableaux comparatifs de référence, on voit d’ailleurs qu’elle se situe entre la sphérique et la globe: la première offre en général une perte de charge très faible, la seconde une régulation plus précise, tandis que la papillon garde un bon compromis entre encombrement, coût et débit.
| Type de vanne | Ce qu’elle apporte | Ce qu’elle coûte en pratique | Je la retiens quand |
|---|---|---|---|
| Papillon | Très compacte, rapide à manœuvrer, adaptée aux gros diamètres | Fermeture moins nette qu’une sphérique haut de gamme | Réseaux d’eau, CVC, utilités, vannes motorisées |
| Boisseau sphérique | Étanchéité franche, très faible perte de charge | Plus encombrante et plus lourde en grand diamètre | Arrêt franc, service sévère, petites et moyennes sections |
| Globe | Réglage fin du débit | Perte de charge plus élevée | Vraie régulation quand la précision prime |
À titre de repère, un tableau technique comparatif donne pour une papillon une perte de charge typique d’environ 0,120 bar, contre 0,590 bar pour une globe dans des conditions de référence comparables, alors qu’une sphérique à passage intégral descend beaucoup plus bas. Ce ne sont pas des valeurs universelles, mais elles expliquent très bien pourquoi la papillon est souvent choisie pour les lignes où la compacité et la vitesse de manœuvre priment. La suite logique est donc le choix des matériaux et des interfaces.
Les critères qui comptent avant d’acheter
Je ne choisis jamais cette vanne sur le seul diamètre. Le vrai tri se fait sur le fluide, la température, la pression, le niveau d’étanchéité attendu et le mode de commande. Ensuite, je regarde le matériau du siège, parce que c’est lui qui fait la différence entre une vanne correcte sur le papier et une vanne encore fiable après des milliers de cycles.
| Siège ou version | Usage typique | Plage indicative | Lecture rapide |
|---|---|---|---|
| NBR / BUNA-N | Hydrocarbures, usages généraux | -18 à 100 °C | Bon choix polyvalent si la chimie reste modérée |
| FKM | Huiles, milieux plus agressifs, températures plus élevées | -18 à 204 °C | Je le regarde quand l’EPDM devient trop juste |
| PTFE doublé EPDM | Milieux corrosifs | -29 à 121 °C | Intéressant quand la compatibilité chimique domine |
| Polyuréthane | Milieux abrasifs | -29 à 80 °C | Utile si les particules usent trop vite un siège souple |
Les plages ci-dessus servent de repères pratiques, pas de vérité absolue pour toutes les gammes. J’ajoute ensuite trois vérifications: la taille nominale, la classe de pression et l’interface d’actionneur. La bride de montage ISO 5211 simplifie l’ajout d’un actionneur, les dimensions face à face suivent des séries normalisées, et les corps métalliques sont cadrés par des exigences de conception et d’essais adaptées aux réseaux bridés. Une fois ces points verrouillés, le montage sur site devient beaucoup plus simple.

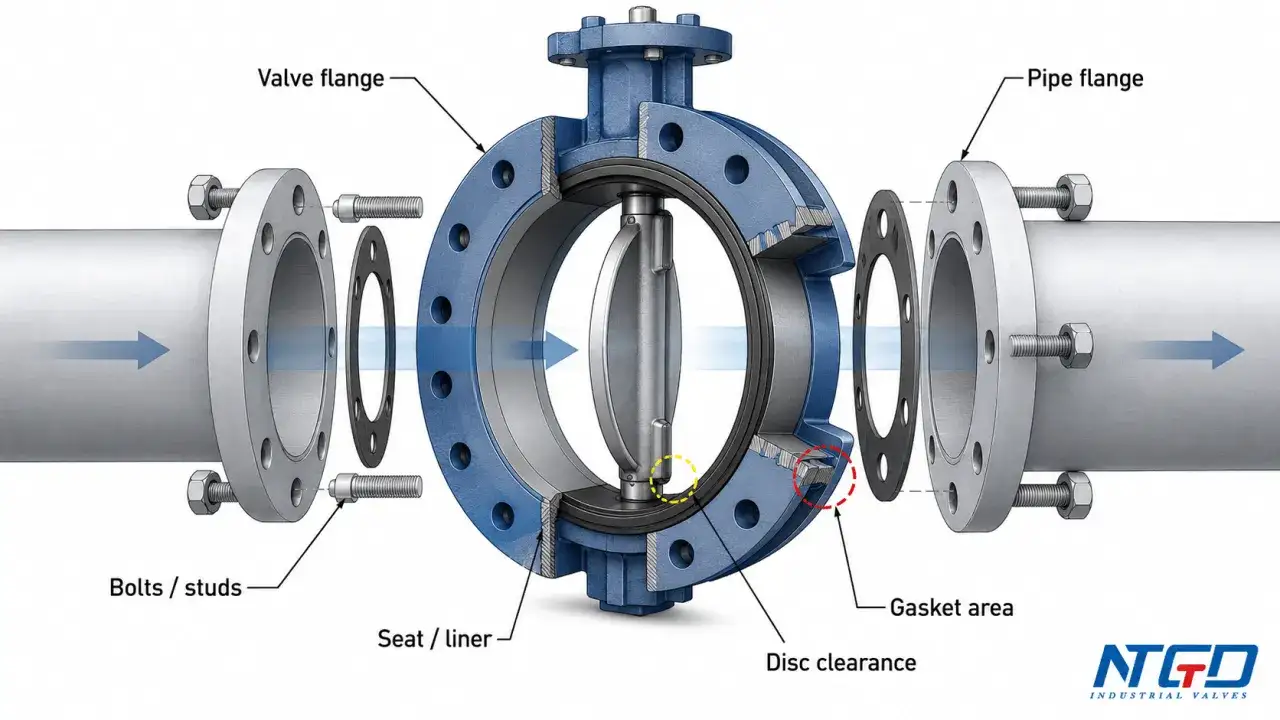

Le montage entre deux brides sans mauvaise surprise
Le montage paraît trivial jusqu’au moment où le disque touche une bride ou qu’un serrage irrégulier crée une fuite invisible au premier essai. La règle que je garde en tête est simple: alignement propre, serrage homogène, aucun effort parasite sur le corps. J’aime aussi rappeler qu’il faut laisser autant d’espace que possible autour de la vanne; dans la pratique, viser l’équivalent de six diamètres de tuyauterie par rapport aux coudes, pompes ou autres organes proches aide à éviter les interactions d’écoulement.
- Je vérifie d’abord l’entraxe disponible et le dégagement interne des brides pour que le disque puisse tourner librement.
- Je nettoie soigneusement les faces de brides et la tuyauterie voisine, en retirant calamine, copeaux, laitier de soudure ou tout corps étranger.
- Je centre la vanne sans la forcer, puis je présente la boulonnerie à la main avant tout serrage définitif.
- Je serre ensuite en croix, progressivement, pour obtenir une compression régulière autour du périmètre.
- Sur brides non métalliques, je reste particulièrement prudent: un surserrage peut déformer l’assemblage et réduire l’étanchéité au lieu de l’améliorer.
- Avant la mise en service, je contrôle la course de l’actionneur et je m’assure que rien n’empiète sur la trajectoire du disque.
Sur certaines vannes à siège élastomère, le siège joue déjà le rôle de surface d’étanchéité et le fabricant déconseille parfois l’ajout d’un joint entre brides. C’est une erreur classique de vouloir “sécuriser” le montage avec une pièce de plus alors qu’elle perturbe en réalité la compression prévue. Si le dégagement interne de la bride ou du tuyau vient gêner la rotation du disque, je préfère corriger la compatibilité mécanique avant de raccorder définitivement. Avec un montage propre, la suite se joue surtout sur l’entretien et la surveillance.
Entretien et pannes typiques sur le terrain
Une papillon bien choisie peut durer longtemps, mais elle révèle vite ses faiblesses si le fluide est chargé, si le siège est inadapté ou si la manœuvre est trop brutale. Les signes que je surveille en premier sont très concrets: augmentation du couple à l’ouverture, fuite résiduelle en position fermée, bruit anormal au passage du disque, ou dérive de l’actionneur. Quand ces symptômes apparaissent, je cherche d’abord un problème de siège, d’alignement ou d’encrassement avant d’accuser la vanne entière.
- Couple qui monte : souvent un indice d’encrassement, d’oxydation ou d’usure du siège.
- Fuite en fermeture : je vérifie le siège, l’état de l’arête du disque et la propreté des faces de brides.
- Disque qui frotte : je suspecte un défaut d’alignement, une bride mal dimensionnée ou un montage sous contrainte.
- Actionneur qui “décroche” : je contrôle la course, les butées et le couple réellement nécessaire.
Le stockage compte aussi. Sur les modèles à siège souple, je garde une pièce à l’abri de la lumière directe et des sources de vieillissement, avec une plage de stockage intérieure raisonnable, autour de 4 à 29 °C, puis je la manœuvre périodiquement si elle reste en réserve. Certains fabricants recommandent même un cycle tous les 3 mois pour éviter que les élastomères ne prennent une déformation durable. Cette discipline est simple, mais elle évite beaucoup de mauvaises surprises au moment de l’installation réelle.
Quand le fluide contient des particules ou quand l’application est plus abrasive, je deviens encore plus prudent sur l’orientation, le sens de circulation et la matière du siège. Une vanne papillon n’aime pas qu’on lui impose un service pour lequel elle n’a pas été pensée. Et c’est justement ce point qui m’amène au dernier réflexe avant commande.
Le dernier contrôle que je fais avant de valider un remplacement
Avant de commander ou de remplacer un modèle à brides, je rassemble toujours les mêmes données: le DN exact, la classe de pression, le standard de brides, la température réelle du fluide, le type de siège, le mode de commande et le besoin d’isolement en bout de ligne. Si un côté du réseau doit pouvoir être isolé sans arrêter l’ensemble, je ne reste pas sur une solution trop simple: je regarde plutôt une version adaptée à la maintenance, avec une conception qui supporte cette contrainte. C’est ce tri en amont qui évite les retours de matériel et les montages qui fuient au premier serrage.
Au fond, la bonne décision ne se joue pas sur le prix affiché mais sur la cohérence entre le fluide, le montage et l’usage réel. Quand ces trois éléments sont alignés, la papillon devient un composant très efficace, robuste et facile à intégrer dans une ligne industrielle ou CVC; quand ils ne le sont pas, même une vanne correctement posée finit par décevoir.
