La vanne murale guillotine sert à isoler ou à réguler un écoulement dans un mur, un regard, un canal ou un ouvrage hydraulique. Je la vois comme un organe robuste, pensé pour l’eau claire, l’eau chargée et certaines applications industrielles où les dépôts ou les fibres posent problème. Cet article détaille son fonctionnement, ses limites réelles, les critères de choix et les bons réflexes de pose.
Les points à retenir avant de choisir ce type de vanne
- Elle sert surtout à l’isolement sur des ouvrages hydrauliques, pas à une régulation fine du débit.
- Son principal atout est un passage largement dégagé quand elle est ouverte, ce qui limite l’encrassement.
- Le bon choix dépend du sens de pression, du type d’étanchéité, du matériau, de la commande et de l’accès au mur.
- Les prix varient fortement: on voit des modèles manuels inox autour de 1 260 € HT et des versions à vis qui dépassent 7 700 € HT.
- La qualité du montage compte autant que la vanne elle-même: alignement, scellement et serrage sont décisifs.
- Si le fluide est chargé, les modèles adaptés aux eaux usées, aux bassins et aux canaux sont souvent plus pertinents qu’une vanne de ligne classique.
À quoi sert cette vanne dans un réseau hydraulique
Dans la pratique, je la réserve aux installations où l’on doit couper un écoulement dans un ouvrage civil ou sur une paroi: stations de traitement, bassins, réseaux d’eaux pluviales, eaux usées, exutoires, canaux, cuves et regards techniques. Là où un fluide transporte des sables, des fibres ou des boues, ce type de fermeture évite souvent les blocages qu’on rencontre avec des organes plus “sensibles” aux dépôts.
Son intérêt est beaucoup plus limité dans une installation domestique classique. Pour un circuit de chauffage, une nourrice sanitaire ou une distribution d’eau intérieure, je regarde d’abord d’autres familles de vannes. Ici, on est plutôt dans le monde des composants hydrauliques, avec une logique d’ouvrage et non de simple accessoire de plomberie.
Le point essentiel est simple: cette vanne est faite pour ouvrir franchement et fermer franchement. Si vous cherchez une vraie modulation de débit, elle n’est généralement pas le bon outil. C’est justement cette distinction qui mène au fonctionnement interne.
Pourquoi une vanne murale guillotine n’est pas une simple vanne d’arrêt

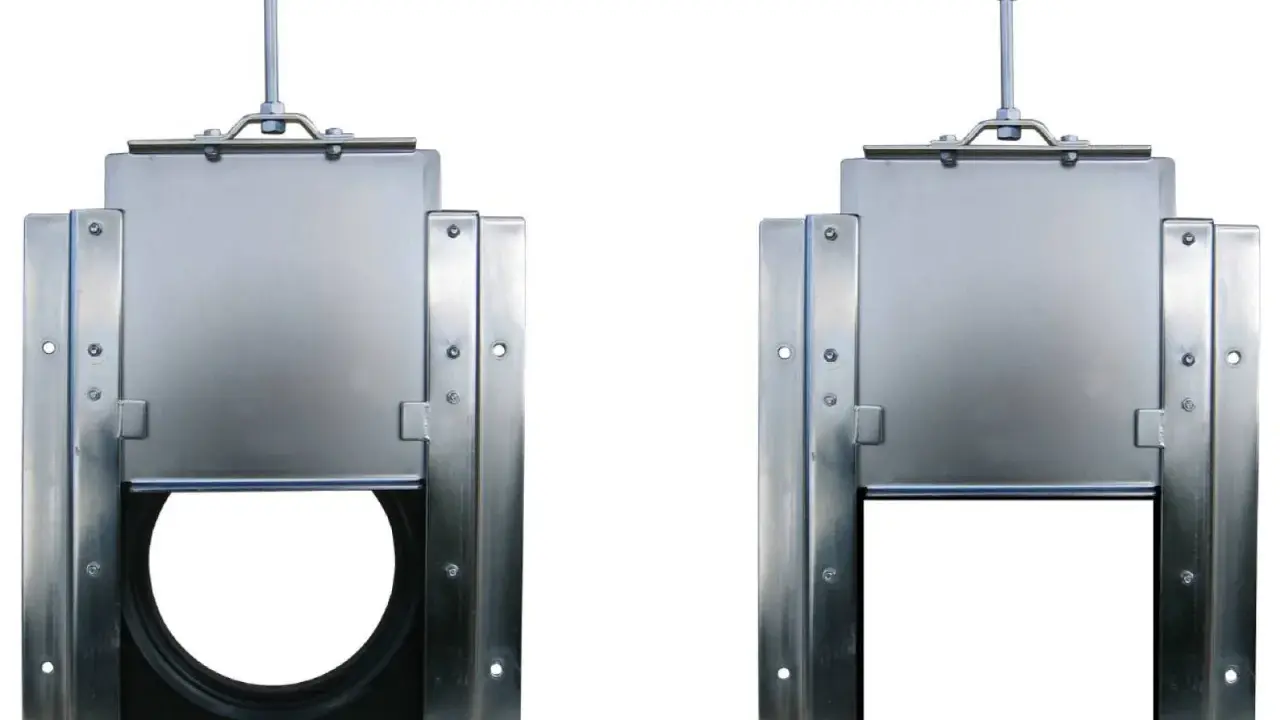

Le cœur du système est un tablier mobile qui coulisse verticalement dans des guides. Quand il descend, il vient écraser le flux contre une portée d’étanchéité; quand il remonte, il libère un passage large et direct. Je préfère cette solution quand il faut accepter un peu de charge dans le fluide plutôt que de multiplier les risques de coincement.
Le principe de fermeture
Le tablier descend comme une lame entre des guides latéraux. Cette géométrie lui permet de traverser un fluide chargé sans dépendre d’un mécanisme complexe. Dans les modèles bien conçus, le passage reste quasiment libre une fois la vanne ouverte, ce qui réduit les pertes de charge et limite l’accumulation de résidus.
Les variantes de commande
On rencontre des commandes à poignée, à volant, à vis non montante, mais aussi des motorisations électriques, pneumatiques ou hydrauliques. Le choix dépend surtout de la fréquence de manœuvre, de l’accessibilité et du niveau d’effort acceptable. Pour un ouvrage manœuvré rarement, une commande manuelle suffit souvent; pour un point difficile d’accès ou très sollicité, la motorisation devient vite plus logique.
Lire aussi : Cuve chauffante industrielle - Le guide complet pour bien choisir
Ce que change l’étanchéité
Sur ce type d’équipement, la grande question n’est pas seulement “ça ferme ou pas”, mais “dans quel sens la pression travaille”. Certains modèles sont unidirectionnels, d’autres bidirectionnels. Sur le terrain, cela change beaucoup: si la pression plaque la vanne contre l’ouvrage, l’étanchéité est plus facile à tenir; si elle tend à la décoller, il faut un montage et une conception plus soignés.
Je regarde aussi le nombre de côtés étanches: on trouve des solutions à 3 côtés pour certaines vannes de canal et à 4 côtés pour des vannes de paroi. Cette différence paraît secondaire sur le papier, mais elle change le comportement réel de l’organe quand le niveau d’eau monte ou quand l’ouvrage travaille en charge.
Une fois ce principe compris, le vrai sujet devient le choix du modèle, car c’est là que se jouent le confort d’usage, la tenue dans le temps et le coût global.
Les critères de choix qui font vraiment la différence
Je commence toujours par les contraintes d’exploitation, pas par le prix. Le diamètre, le sens de pression, la nature du fluide et l’accessibilité du point de pose orientent presque tout le reste. Ensuite seulement viennent le matériau, la commande et le niveau d’étanchéité recherché.
| Critère | Ce que je vérifie | Pourquoi c’est décisif |
|---|---|---|
| Sens de pression | La vanne travaille-t-elle en amont ou en aval du flux? | La pression peut plaquer le tablier contre l’ouvrage ou, au contraire, chercher à le décoller. |
| Type d’étanchéité | Unidirectionnelle ou bidirectionnelle | Ce point conditionne la tenue réelle quand le niveau monte ou que le sens d’écoulement change. |
| Matériau | Inox, acier peint, joints EPDM ou autre élastomère | La corrosion et la compatibilité chimique font la différence sur la durée de vie. |
| Commande | Poignée, volant, vis non montante, servomoteur | Elle influence l’effort, la précision et la facilité de maintenance. |
| Montage | Scellement, fixation en applique, accessibilité du mur | Un mauvais montage crée des fuites même avec une bonne vanne. |
| Fréquence de manœuvre | Occasionnelle ou répétée | Une commande légère ou automatisée devient vite utile si l’équipement travaille souvent. |
Chez PUM, on voit des repères de prix utiles pour se situer: les modèles inox à poignée commencent autour de 1 262,89 € HT en petit diamètre, tandis que les versions à vis montent jusqu’à 7 722,14 € HT en grand diamètre. Je trouve cette lecture intéressante, parce qu’elle montre que le budget grimpe surtout avec le diamètre, le type de commande et l’exigence d’étanchéité, pas seulement avec la matière.
Si vous hésitez entre plusieurs variantes, retenez une chose: mieux vaut une vanne adaptée au contexte qu’un modèle “plus costaud” choisi au hasard. C’est aussi ce qui rend la pose d’autant plus importante.
Installer la vanne sans créer de fuite au pourtour
La pose est l’étape où beaucoup de projets se jouent vraiment. Une vanne bien choisie, mais mal alignée ou mal scellée, perd immédiatement en performance. Je fais donc toujours une vérification à blanc avant de percer définitivement, avec le tablier en position ouverte et le cadre bien centré sur l’ouverture.
CMO Valves indique sur ses modèles de série MX une fixation standard par ancrages d’expansion ou chimiques, avec un montage guidé par le corps de la vanne lui-même. C’est logique: le cadre sert de gabarit, et l’ouverture du mur doit suivre l’équipement, pas l’inverse. Certains modèles annoncent aussi une étanchéité conforme à la classe de fuite 5 selon DIN 19569, ce qui donne un bon repère de performance quand le montage est propre.
- Je positionne la vanne complètement ouverte avant traçage.
- Je contrôle l’équerrage et la planéité du support.
- Je perce à partir des trous du corps pour éviter les décalages.
- J’applique un mastic compatible entre le cadre et la paroi.
- Je serre en croix, sans écraser le tablier ni déformer le corps.
- Je vérifie ensuite la manœuvre complète et l’absence de suintement.
Le détail qui fait souvent la différence, c’est le joint entre la vanne et la paroi. Si ce point est négligé, on peut avoir une vanne techniquement correcte mais incapable de tenir l’eau au bord du mur. C’est pour cela que je considère la pose comme une opération de montage d’ouvrage, pas seulement comme une fixation mécanique.
Quand la pose est correcte, on évite la plupart des problèmes. Quand elle ne l’est pas, les ennuis reviennent vite, souvent sous forme de fuite lente, de grippage ou de tablier qui force.
Les erreurs d’exploitation que je vois le plus souvent
La première erreur, c’est d’utiliser cette vanne comme un organe de réglage continu. Elle supporte mal les positions intermédiaires prolongées, surtout si le fluide est chargé. Dans ce cas, on peut créer des vibrations, user prématurément les joints et déposer des matières sur les portées.
La deuxième erreur, c’est d’ignorer le sens de pression. Quand la pression tend à décoller la vanne de son support, la tenue à long terme devient plus exigeante. En entretien, je vérifie donc toujours l’orientation réelle du flux, pas seulement ce qui était prévu sur le plan.
Enfin, il y a la maintenance minimale qu’on oublie trop souvent:
- nettoyer les guides et les zones de contact;
- contrôler l’état des joints avant qu’ils ne fuient;
- faire manœuvrer la vanne périodiquement pour éviter le blocage;
- surveiller la corrosion, surtout autour du cadre et des fixations;
- vérifier que la commande reste accessible et n’a pas pris de jeu.
Sur les réseaux chargés, un rinçage ou une purge avant fermeture peut aussi prolonger la durée de vie du système. Cela paraît basique, mais sur chantier, ce sont souvent ces gestes simples qui évitent les remplacements prématurés.
À partir de là, la vraie question devient comparative: quand vaut-il mieux choisir une autre vanne plutôt que d’insister sur ce format?
Quand une autre vanne sera plus pertinente
Je ne conseille pas ce type d’organe pour tous les réseaux. Sur une conduite classique, une vanne papillon ou une vanne à opercule peut être plus cohérente, surtout si le fluide est propre et que l’objectif est simplement de couper une ligne sous pression. Le bon choix dépend du service attendu, pas du nom du produit.| Solution | Ce qu’elle fait bien | Ses limites | Je la choisis quand |
|---|---|---|---|
| Vanne murale / guillotine | Isolation d’un ouvrage, passage libre, tolérance aux fluides chargés | Basse pression, peu adaptée à la régulation fine | Je dois fermer une ouverture de mur, un canal ou un regard. |
| Vanne papillon | Compacité, usage courant sur conduite | Moins à l’aise avec les dépôts et les boues | Je veux une vanne de ligne simple et peu encombrante. |
| Vanne à opercule | Bon isolement sur fluide propre, comportement classique en réseau | Plus volumineuse, moins tolérante aux encrassements | Je travaille sur un réseau propre et je cherche une coupure traditionnelle. |
Je n’y ajoute pas le clapet anti-retour, parce qu’il joue un autre rôle: il empêche le retour de fluide, il ne sert pas à isoler une ouverture ou un ouvrage. Cette confusion revient souvent, et elle mène à des achats inutiles ou à de mauvaises attentes.
Si votre besoin est d’ouvrir et de fermer une paroi, cette famille reste très pertinente. Si votre besoin est de piloter finement un débit de réseau, je regarde autre chose.
Ce que je fais confirmer avant de valider un devis
Avant de signer, je fais confirmer six points, sans exception: les dimensions exactes de l’ouverture, le sens de pression, le type d’étanchéité, le matériau des pièces en contact avec le fluide, le mode de commande et l’accessibilité future pour l’entretien. C’est simple, mais c’est ce qui évite les mauvaises surprises au moment de la pose.
- La cote réelle de l’ouverture et les tolérances acceptables.
- Le support de fixation: mur béton, paroi maçonnée, ouvrage métallique ou cadre rapporté.
- Le niveau de charge hydraulique attendu, pas seulement le débit nominal.
- La compatibilité chimique des joints et des métaux avec le fluide.
- Le besoin ou non d’une commande motorisée.
- La disponibilité des pièces d’usure et des accessoires de fixation.
Si je devais résumer mon approche en une phrase, ce serait celle-ci: je traite cette vanne comme un composant d’ouvrage hydraulique avant de la traiter comme un simple produit de catalogue. Quand le support, le sens de pression et la pose sont bien pensés, elle rend un service fiable pendant longtemps; quand l’un de ces trois points est négligé, la fuite ou le grippage reviennent vite.
