Dans un circuit technique, l’organe qui ouvre ou coupe le passage doit être fiable, rapide et cohérent avec le fluide qu’il commande. Un robinet pneumatique sert justement à piloter un débit à distance avec de l’air comprimé, dans une logique de sécurité, d’automatisation et de répétabilité. Je vais ici clarifier la définition, le fonctionnement, les principaux types, les critères de choix et les points de maintenance qui font vraiment la différence.
Les points qui comptent vraiment avant de choisir
- Un robinet à commande pneumatique utilise l’air comprimé pour piloter l’ouverture ou la fermeture d’un obturateur.
- La plage de service courante se situe souvent autour de 1 à 6 bar, avec des installations qui travaillent fréquemment vers 5 à 6 bar.
- La qualité de l’air est décisive : particules, eau et huile réduisent la durée de vie et augmentent les blocages.
- Le bon type dépend du fluide, du diamètre, de la température et de la fonction de sécurité attendue.
- Le prix varie fortement : quelques dizaines d’euros pour de petites vannes, plusieurs centaines pour des ensembles industriels complets.
- Une maintenance simple mais régulière évite la majorité des arrêts imprévus.
Ce que recouvre vraiment un robinet à commande pneumatique
Dans les catalogues industriels français, on parle souvent de vanne pneumatique, de robinet à commande pneumatique, parfois de robinet d’arrêt. Le principe est simple : l’obturateur n’est pas actionné à la main, mais par un vérin ou un actionneur alimenté en air comprimé. Cette architecture sert à ouvrir, fermer ou parfois réguler un fluide sans intervention locale, ce qui devient très utile quand la ligne est chaude, inaccessible ou critique.

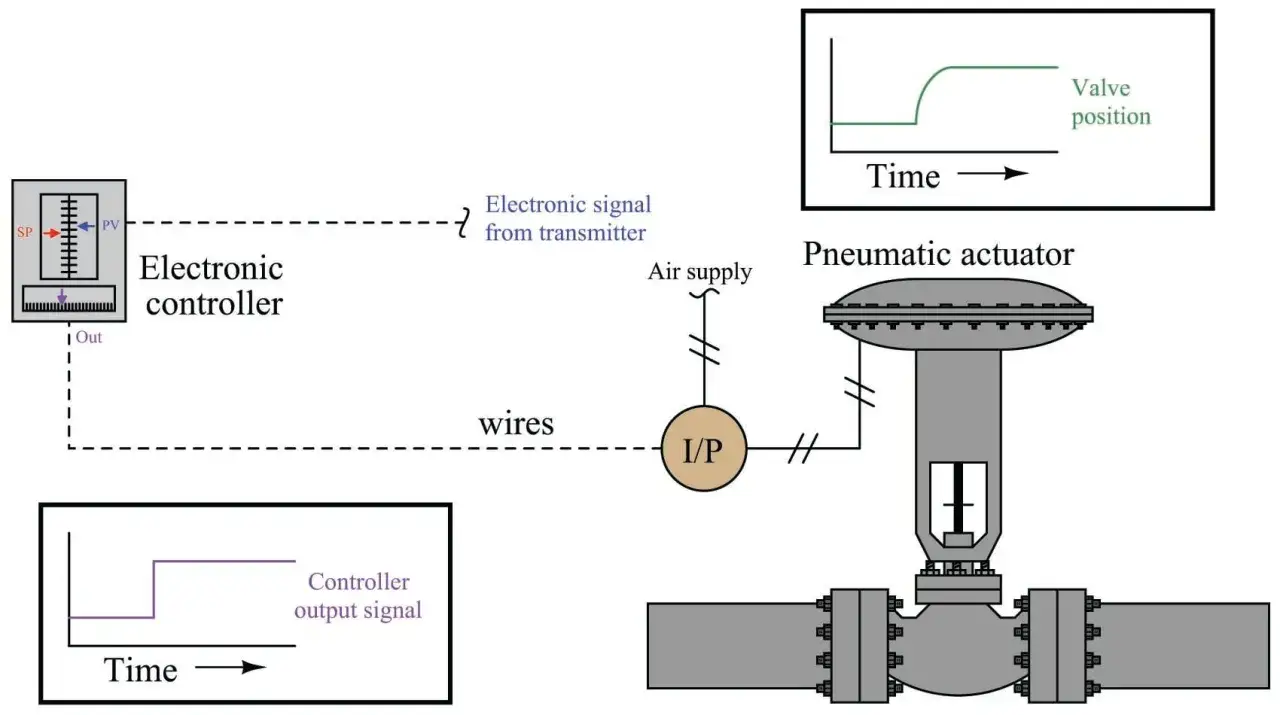

Je fais une distinction utile : si l’air comprimé ne sert qu’à piloter un actionneur, on reste sur une vraie logique pneumatique ; si l’actionneur est déclenché par une bobine électrique, on parle souvent d’électrovanne de pilotage ou d’un ensemble électropneumatique. Dans les faits, les deux sont souvent associés dans la même chaîne de commande.
Autre point qui évite bien des malentendus : ce n’est pas forcément une pièce de plomberie au sens domestique. En industrie, la même famille de composants sert à isoler une conduite d’eau, de vapeur, d’air, de gaz ou de produit de process. Une fois cette base posée, le fonctionnement devient beaucoup plus lisible. Pour comprendre pourquoi il réagit si vite, il faut regarder ce qui se passe entre l’air comprimé et l’obturateur.
Comment il fonctionne dans un circuit industriel
L’air comprimé arrive dans l’actionneur, transforme sa pression en mouvement mécanique, puis déplace l’obturateur. Selon la construction, ce mouvement est rotatif sur 90° pour une vanne à boisseau sphérique ou à papillon, ou linéaire pour une vanne à membrane ou à clapet. C’est cette conversion simple qui rend la commande rapide et robuste.
- Simple effet : l’air commande l’ouverture ou la fermeture, puis un ressort ramène l’ensemble dans sa position de repos. C’est le choix le plus rassurant quand on veut une position de sécurité en cas de perte d’air.
- Double effet : l’air pilote les deux sens de mouvement. On gagne souvent en maîtrise du couple et en compacité, mais on doit accepter qu’en cas de coupure d’air, la position puisse rester celle du dernier ordre si la logique de sécurité ne prévoit rien d’autre.
- Retour par ressort : la solution la plus utilisée quand il faut définir un état par défaut clair, par exemple fermé sur alarme ou ouvert pour évacuer un fluide.
Sur le terrain, la plage de service la plus courante reste modeste : beaucoup d’actionneurs standards fonctionnent entre 1 et 6 bar, avec des réseaux souvent réglés autour de 5 à 6 bar et parfois jusqu’à 8 bar quand le dimensionnement l’autorise. Monter la pression sans logique de calcul n’est pas une bonne idée : on use plus vite les joints et on n’achète pas vraiment de fiabilité supplémentaire.
Quand je parle de qualité d’air, je pense à une logique très concrète : particules, eau et huile. C’est d’ailleurs la base de la classification ISO 8573-1, utile pour savoir si le réseau est assez propre pour des composants pneumatiques exigeants. Je passe ensuite aux formes de vannes que l’on rencontre le plus souvent, parce que l’obturateur compte autant que l’actionneur.
Les principaux types et à quoi ils servent
Le choix ne se résume pas à l’actionneur. La géométrie interne du robinet change la perte de charge, la précision, la vitesse de coupure et la facilité d’entretien. C’est là qu’on sépare le bon achat du composant seulement “compatible sur le papier”.
| Type | Mouvement | Atout principal | Limite à garder en tête | Usage typique |
|---|---|---|---|---|
| Boisseau sphérique | Quart de tour | Fermeture franche, très bonne étanchéité en tout ou rien | Moins adapté à une régulation fine | Isolement de ligne, eau, air, utilités |
| Papillon | Quart de tour | Bon compromis encombrement / débit / coût | Étanchéité et comportement dépendants du siège et du fluide | Gros diamètres, eau, CVC, process |
| Membrane | Linéaire | Excellente compatibilité avec des fluides sensibles ou chargés | Demande d’anticiper l’usure de la membrane | Chimie, hygiène, circuits avec nettoyage fréquent |
| Clapet ou siège incliné | Linéaire | Bonne aptitude à couper rapidement avec des fluides vapeur ou techniques | Choix plus exigeant sur la pression et la température | Vapeur, eau chaude, réseaux de service |
Si je dois résumer simplement : le boisseau sphérique rassure par sa coupure nette, le papillon séduit quand le diamètre augmente, la membrane prend l’avantage dès que l’hygiène ou la compatibilité chimique comptent, et le clapet sert quand la nature du fluide impose plus de rigueur. On comprend vite pourquoi les catalogues industriels ne mettent pas tout dans le même panier. Cette logique de famille éclaire aussi les vrais cas d’usage, notamment en plomberie technique et en CVC.
Où il apporte un vrai gain dans une installation technique
Je vois trois zones où la commande pneumatique vaut clairement le coup. La première, c’est l’isolement de lignes difficiles d’accès : au lieu d’envoyer quelqu’un manœuvrer un levier en local, on coupe à distance. La deuxième, c’est la sécurité de process : en cas d’arrêt, un retour par ressort peut mettre la ligne dans l’état voulu sans discussion. La troisième, c’est la répétabilité, surtout quand les cycles sont fréquents.
- Plomberie technique et réseaux d’eau : utile pour sectionner un tronçon, piloter une dérivation ou automatiser un remplissage.
- Chauffage et CVC : pertinent pour des batteries, des circuits d’eau chaude ou glacée, ou certaines boucles de régulation où la rapidité de manœuvre compte.
- Vapeur et utilités : l’environnement est plus rude, donc la robustesse de l’actionneur et des joints devient déterminante.
- Industrie de procédé : traitement de l’eau, chimie, agroalimentaire, laboratoires, où l’on demande souvent une coupure nette et une commande à distance.
Le vrai gain n’est pas seulement la motorisation. C’est aussi la réduction des erreurs humaines, la limitation des interventions sur site et une meilleure intégration dans l’automatisation générale. En revanche, si l’installation ne dispose pas d’un réseau d’air stable, la promesse perd immédiatement de sa valeur. Avant de parler prix, je préfère regarder les critères de choix, parce qu’ils expliquent justement les écarts de budget.
Comment le choisir sans me tromper
Je regarde toujours la même séquence : fluide, pression, température, sécurité et conditions d’exploitation. Cette méthode évite les achats “compatibles” qui finissent en remplacement prématuré.
| Critère | Ce qu’il faut vérifier | Erreur fréquente |
|---|---|---|
| Fluide | Eau, air, vapeur, gaz, produit chimique, présence de particules ou de viscosité | Choisir un siège ou un joint inadapté au fluide réel |
| Pression et température | Pression de ligne, plage admissible, pics possibles, température en service | Ne regarder que la pression nominale et oublier les pointes |
| DN et Kv | DN indique le diamètre nominal, Kv la capacité de débit | Prendre un passage trop petit et créer une perte de charge inutile |
| Position de sécurité | Fermé par défaut, ouvert par défaut, ou maintien de position | Ignorer le comportement en cas de coupure d’air |
| Qualité de l’air | Filtration, séchage, stabilité de pression, présence éventuelle d’huile | Mettre un actionneur haut de gamme sur un réseau mal préparé |
| Matériaux | Laiton, acier inoxydable, aluminium, polymères, compatibilité chimique | Regarder seulement le prix d’achat |
| Accessoires | Fins de course, électrovanne de pilotage, régulateur, silencieux, commande manuelle de secours | Oublier la supervision ou le pilotage fin de l’ensemble |
À ce stade, une règle simple me sert de filtre : si le réseau d’air est stable mais que le fluide est agressif, je surclasse le choix sur les matériaux ; si le fluide est banal mais que la sécurité prime, je privilégie la position de repos et la logique fail-safe. Ce sont souvent ces arbitrages-là qui changent tout. Il reste une question très concrète : combien faut-il prévoir, en pratique, pour un équipement crédible en 2026.
Quel budget prévoir selon le niveau d’équipement
Les tarifs varient fortement selon le diamètre, le matériau, le niveau d’automatisation et les contraintes comme l’ATEX ou l’inox sanitaire. À titre indicatif, voici les ordres de grandeur que je retiens le plus souvent sur le marché industriel en 2026.
| Configuration | Ordre de prix | Ce qui fait varier la facture |
|---|---|---|
| Petit robinet ou petite vanne à commande pneumatique | 25 à 80 € | Connexion, matériau, simple ou double effet |
| Ensemble quart de tour standard pour petit à moyen DN | 120 à 350 € | Diamètre, siège, marque, accessoires de commande |
| Ensemble industriel en inox avec accessoires | 250 à 900 € | DN plus élevé, compatibilité chimique, positionneur, fins de course |
| Accessoires de pilotage et de supervision | 40 à 250 € | Électrovanne, régulation, capteurs de position, silencieux, régulateur |
La pose et la mise en service peuvent ajouter une part non négligeable, surtout si le réseau d’air doit être créé, filtré ou séché proprement. Dans certains projets, le coût des accessoires et de l’intégration finit presque par compter autant que le corps du robinet lui-même. C’est normal : sur un système pneumatique, la fiabilité vient aussi de tout ce qu’il y a autour. Avant de valider une commande, je vérifie pourtant encore quelques points très simples qui évitent la plupart des mauvaises surprises.
Les vérifications qui évitent 80 % des mauvaises surprises
Quand je relis une fiche technique, je veux trouver cinq réponses claires, pas une page de slogans. Si l’une d’elles manque, je considère que le dossier n’est pas mûr.
- La position de sécurité en cas de perte d’air est-elle vraiment celle attendue sur le site ?
- L’air disponible est-il assez sec et assez propre pour l’actionneur et ses joints ?
- Le couple ou la force de manœuvre couvre-t-il le pire cas, et pas seulement le cas nominal ?
- Les matériaux sont-ils compatibles avec le fluide, les nettoyages et la température réelle ?
- Les accessoires de pilotage, de retour d’état et de maintenance sont-ils prévus dès le départ ?
Je conseille aussi de tester la cohérence globale plutôt que le seul composant : source d’air, régulation, tuyauterie, évacuation, accessoires et logique de sécurité doivent former un ensemble homogène. C’est cette vue d’ensemble qui transforme une bonne pièce isolée en installation fiable. Si tout est aligné, la commande pneumatique devient un excellent outil de coupure, de sécurité et d’automatisation ; sinon, elle devient juste un point de maintenance de plus.
