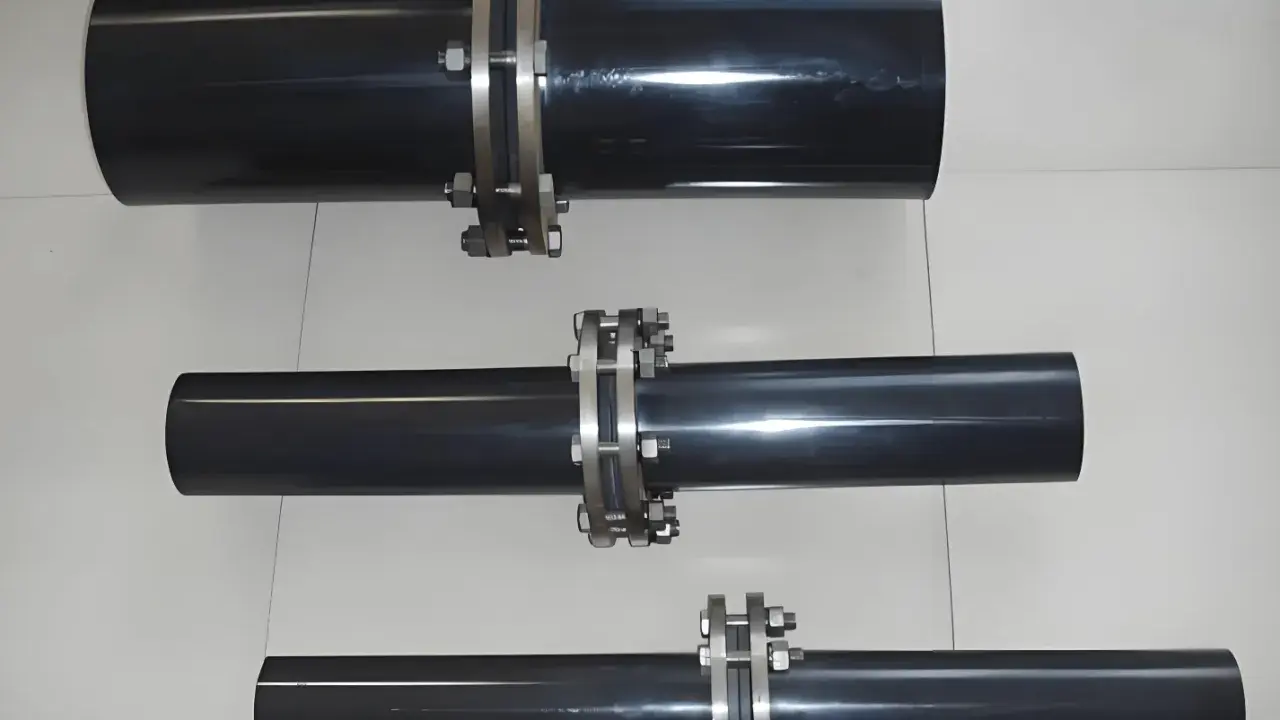

Dans un réseau de tuyauterie, une liaison propre et démontable vaut souvent plus qu’un long discours. La bride carrée sert surtout à assembler deux éléments, à maintenir leur alignement et à faciliter un démontage sans dégrader l’ensemble. Je vais donc détailler son rôle, les variantes qu’on rencontre le plus, les critères de choix et les erreurs qui coûtent du temps au montage.
Les points à retenir avant de choisir
- Cette liaison sert d’interface mécanique et d’étanchéité entre deux éléments de réseau.
- Le trio à vérifier en priorité reste le DN, le perçage et la matière.
- Les trous oblongs tolèrent mieux un léger défaut d’alignement que les trous ronds.
- Le joint doit être choisi avec la même rigueur que la pièce elle-même, surtout en milieu humide ou agressif.
- Un serrage en croix et un contrôle après mise en service réduisent fortement le risque de fuite.
Le rôle réel d’une liaison carrée dans un réseau industriel
Je la considère d’abord comme un point de jonction fonctionnel, pas comme un simple accessoire. Elle permet d’assembler des tronçons, de raccorder un organe de robinetterie, de fixer un capot ou de relier une section démontable à un ensemble plus vaste. Le format carré apporte une bonne stabilité d’appui et, dans certaines configurations, facilite le positionnement des perçages et la reprise des efforts.
Dans la pratique, je la vois surtout sur les réseaux où l’on doit ouvrir, nettoyer, remplacer ou inspecter régulièrement. C’est un vrai avantage par rapport à une liaison définitive, parce qu’on garde la possibilité de démonter sans reprendre tout le montage. Le DN, c’est le diamètre nominal: il donne la famille de raccord, mais ne suffit jamais à lui seul pour garantir la compatibilité.
Autrement dit, la bonne question n’est pas seulement « est-ce que ça se monte ? », mais « est-ce que ça se monte proprement, se démonte sans effort inutile et reste étanche dans le temps ? ». C’est ce qui amène naturellement à regarder les variantes de fabrication, car elles changent beaucoup l’usage réel.
Les variantes qui changent vraiment l’usage
Sur le terrain, les différences les plus utiles ne sont pas esthétiques. Elles concernent surtout le type de perçage, la matière et la façon dont la pièce s’intègre à l’assemblage. Chez Béné Inox, la gamme MACON en inox 304 couvre par exemple du DN40 au DN100, avec des perçages M10 ou M12 selon le diamètre, ce qui donne déjà un bon aperçu des formats courants.
| Variante | Ce que cela change | Quand je la privilégie | Limite à garder en tête |
|---|---|---|---|
| Trous ronds | Montage standard, simple à comprendre et à serrer | Quand l’alignement est déjà bon | Peu de tolérance au décalage |
| Trous oblongs | Permettent de rattraper quelques millimètres d’écart | Quand la mise en face n’est pas parfaite ou que l’ensemble bouge un peu | Demandent un serrage plus rigoureux |
| Trous taraudés | Réduisent le nombre d’éléments libres à manipuler | Quand l’accès est réduit ou qu’on cherche un montage plus compact | Moins souple si la réparation est fréquente |
| Acier galvanisé | Solution économique et correcte en ambiance peu agressive | Ventilation, local sec, usage général | Corrosion plus rapide si l’humidité ou les lavages sont fréquents |
| Inox 304 | Bon compromis entre tenue à la corrosion et coût | Eau, humidité, environnement de process modéré | Moins à l’aise en milieu très agressif |
| Inox 316L | Marges de sécurité plus confortables en ambiance sévère | Présence de chlorures, nettoyages répétés, environnement plus exigeant | Budget plus élevé |
Sur cette même famille technique, on rencontre aussi des encombrements très parlants: 100 x 75 mm pour DN40 et DN50, 120 x 82 mm pour DN60, puis 140 x 102 mm pour DN80 et DN100, avec des épaisseurs qui passent de 8 mm à 10 mm selon les versions. Les joints associés existent en NR SBR ou en FKM, et l’épaisseur annoncée est de 3 mm sur cette famille; ce détail compte, parce qu’un joint trop rigide ou trop fin modifie immédiatement le comportement de l’assemblage.
Pour donner un ordre d’idée côté budget, des brides acier zingué très simples observées chez Leroy Merlin se situent entre 3,99 € et 5,59 € selon la taille. Je trouve utile de garder ce repère en tête, mais sans le confondre avec le prix d’un raccord process inox, où la logique de choix devient beaucoup plus technique que tarifaire.
Le bon modèle n’est donc pas celui qui ressemble le plus à l’ancien, mais celui qui reprend correctement la géométrie, la matière et la logique d’entretien du réseau. Une fois ce tri fait, il faut encore l’ajuster au fluide et aux contraintes réelles du service.
Comment choisir le bon modèle sans se tromper
Je pars toujours de quatre questions simples. Quelle est la nature du fluide ou du milieu transporté ? Quelle est l’ambiance extérieure, sec, humide, lavé ou agressif ? À quelle fréquence faudra-t-il démonter ? Et enfin, quel niveau de tolérance au désalignement le réseau accepte-t-il ?
- Le fluide: eau, air, condensats, produit alimentaire ou autre liquide de process n’imposent pas les mêmes exigences de matériau et de joint.
- L’environnement: une zone sèche et protégée n’appelle pas le même choix qu’un local humide, un atelier lavé ou un secteur soumis à des projections chimiques.
- Le besoin de démontage: plus la maintenance est fréquente, plus je privilégie une pièce simple à réaligner et à reprendre sans forcer.
- La compatibilité mécanique: si le support travaille, vibre ou se dilate, la marge de réglage devient un critère central.
Dans un local technique ordinaire, l’acier galvanisé peut suffire si l’ambiance reste peu agressive. Dès que l’humidité, les lavages ou la corrosion deviennent un sujet concret, je bascule volontiers vers l’inox 304, puis vers le 316L quand le contexte est plus sévère. Ce n’est pas du luxe inutile: c’est souvent ce qui évite un remplacement prématuré ou une fuite qui réapparaît après quelques cycles de service.
Je fais aussi très attention au joint. Un joint NR SBR ne répond pas aux mêmes contraintes qu’un FKM, et un bon joint mal adapté donne un résultat médiocre, même avec une pièce de qualité. Si le fabricant propose plusieurs variantes, je ne choisis jamais à l’aveugle: je relis toujours le type de fluide, la température de service et la fréquence de démontage avant de valider.
Une fois le modèle choisi, le montage devient le vrai point sensible. C’est là qu’un détail de procédure peut faire la différence entre une liaison stable et une reprise de fuite.
Poser la pièce proprement et verrouiller l’étanchéité
Je préfère un montage lent et net à un serrage rapide qui « a l’air bon ». La première étape consiste à nettoyer les portées: une poussière, une bavure ou un ancien résidu de joint suffisent à créer un point faible. Ensuite, je positionne le joint sans le vriller, puis je présente la pièce sans bloquer immédiatement les vis.
- Vérifier la propreté des faces et l’état des perçages.
- Placer le joint à plat, sans torsion ni pli.
- Engager toutes les fixations avant de serrer.
- Faire un serrage en croix, c’est-à-dire par passes opposées pour répartir la pression.
- Contrôler de nouveau après la première mise en service ou après le premier cycle thermique.
Le serrage en croix n’est pas un geste décoratif: il répartit l’écrasement du joint de manière homogène, ce qui limite les zones de fuite. Si l’alignement n’est pas parfait, je préfère corriger la position avec les trous oblongs ou reprendre le support plutôt que de forcer au couple. Un joint déjà écrasé de travers ne se « rattrape » presque jamais complètement.
Je garde aussi une règle simple en tête: si le montage doit être démonté souvent, il faut anticiper les remplacements de joints et ne pas travailler à la dernière minute. C’est rarement la pièce métallique qui bloque le chantier; ce sont plus souvent les petites pièces d’étanchéité ou un accès mal pensé.
Les erreurs qui reviennent le plus sur le terrain
Je vois les mêmes pièges revenir de chantier en chantier, et ils sont presque toujours évitables:
- confondre le DN avec la cote extérieure réelle, alors que la compatibilité dépend aussi de l’entraxe et du perçage;
- choisir la matière uniquement au prix, sans tenir compte de l’humidité, des lavages ou de la corrosion;
- réutiliser un joint déjà marqué, alors qu’il a perdu une partie de son élasticité;
- forcer un alignement qui devrait être corrigé par le support ou par un modèle à trous oblongs;
- négliger l’accès futur, ce qui transforme une simple maintenance en démontage pénible.
La vraie difficulté n’est pas de trouver une pièce qui « ressemble » à la bonne. C’est de trouver celle qui supportera les contraintes réelles, pas seulement les contraintes théoriques du plan. Une mauvaise correspondance entre matière, joint et environnement finit souvent par coûter bien plus cher qu’un modèle mieux choisi dès le départ.
Quand j’analyse un montage qui vieillit mal, je retrouve presque toujours la même cause profonde: une pièce correcte sur le papier, mais choisie sans assez regarder le contexte d’exploitation.
Le bon réflexe avant de valider une commande
Si je devais résumer la méthode en une seule séquence, je dirais: mesurer, identifier, comparer, puis seulement commander. Je relève d’abord le DN et les dimensions d’encombrement, je confirme le type de perçage, puis je vérifie la matière du corps et du joint. Enfin, je m’assure que l’environnement réel de service correspond bien à la famille retenue.
Je conseille aussi de garder une logique d’atelier très simple: une photo de l’ancien montage, la cote exacte du perçage, la nature du fluide et la fréquence de démontage. Avec ces quatre éléments, on évite déjà une grande partie des approximations. Et si l’assemblage doit durer, je préfère toujours prévoir un peu de marge sur le choix du matériau plutôt que de serrer le budget au point de fragiliser l’installation.
Au fond, une bonne pièce de raccordement ne doit pas attirer l’attention. Si elle s’oublie au moment du service, reste étanche au fil des cycles et ne complique pas la maintenance, c’est qu’elle a été choisie correctement.
