Dans une tuyauterie industrielle, la bride ronde n’est jamais un détail: c’est le point de jonction qui permet d’assembler, de démonter et de remettre en service une ligne sans la découper à chaque intervention. Son intérêt est simple, mais ses conséquences sont très concrètes: tenue en pression, étanchéité, maintenance et compatibilité avec le fluide transporté. Je vais donc clarifier son rôle, les principaux types disponibles, les critères de choix en France et les pièges qui font perdre du temps ou de l’argent sur le terrain.
Les trois décisions qui comptent avant de choisir une bride
- Vérifier d’abord le duo DN et PN, car un bon diamètre avec une mauvaise pression nominale ne règle rien.
- Choisir la bonne matière selon le fluide, la température et le risque de corrosion.
- Ne jamais dissocier la bride du joint, de la visserie et de la méthode de serrage.
- Comparer les types de brides selon l’usage réel: maintenance, démontage fréquent, obturation ou haute contrainte.
- Contrôler les exigences normatives avant achat, surtout sur un réseau soumis à pression.
Ce que fait vraiment une bride circulaire dans un réseau industriel
Je commence toujours par la fonction, pas par la pièce elle-même. Une bride circulaire sert à relier deux tronçons, une vanne, un coude ou un équipement avec un assemblage démontable, ce qui facilite l’entretien, l’inspection et le remplacement d’un organe sans souder à nouveau toute la ligne.
Dans le cadre européen, la référence la plus utile reste la NF EN 1092-1: elle couvre des brides circulaires en acier de DN 10 à DN 4000 et de PN 2,5 à PN 400, avec des règles sur les dimensions, les tolérances, la boulonnerie, les portées de joint et les relations pression/température. En pratique, cela garantit surtout qu’une pièce choisie correctement peut être intégrée dans un réseau standardisé sans improvisation.
Je préfère raisonner ainsi: la bride ne tient pas seule, elle fonctionne avec le joint, la visserie et la qualité d’alignement du montage. C’est ce trio qui fait la différence entre une ligne propre et une ligne qui fuit au premier cycle thermique. Une fois ce rôle posé, la vraie question devient le choix du bon type de bride.

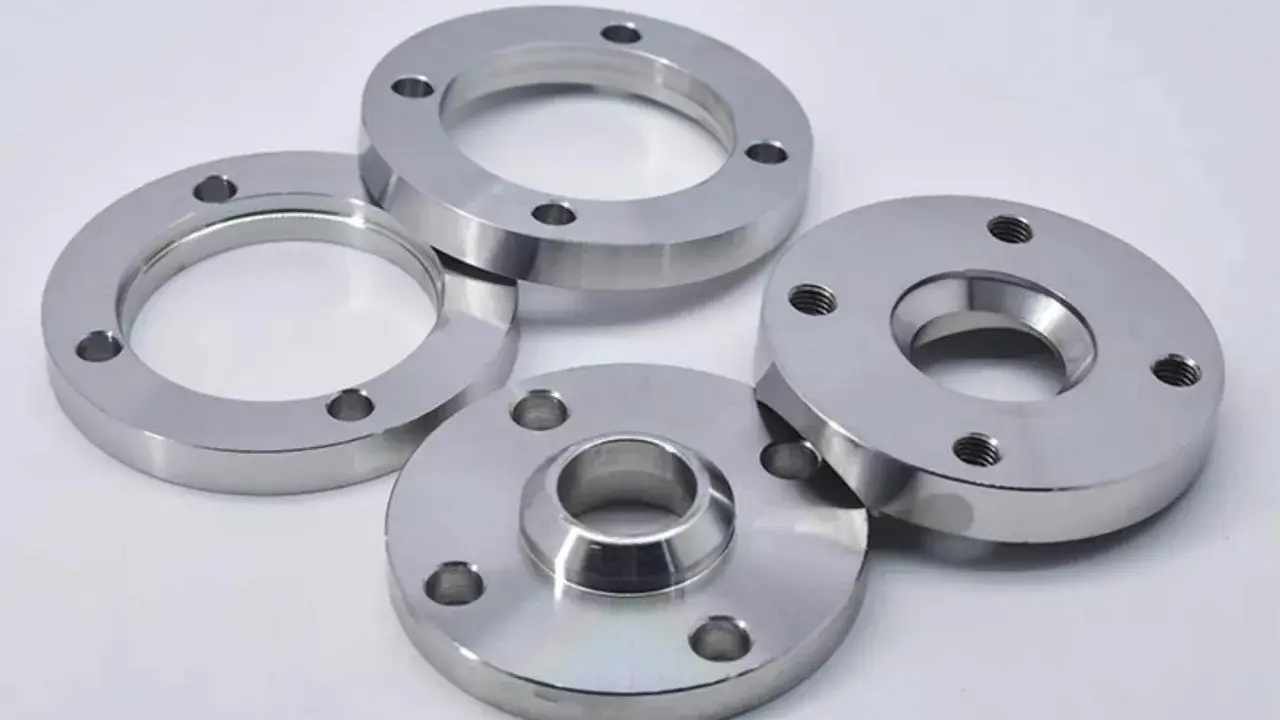

Les principaux types de brides et ce qu’ils changent sur le terrain
Sur le terrain, je vois souvent des équipes parler de “bride” au singulier alors que les usages sont très différents. Le bon réflexe consiste à relier le type de bride au besoin réel: pression, fréquence de démontage, encombrement, nature du fluide et niveau de maintenance attendu.
| Type de bride | Usage principal | Atout concret | Limite à garder en tête |
|---|---|---|---|
| Plate à souder | Montage courant sur réseaux industriels et utilités | Simple à intégrer, bonne disponibilité, coût souvent contenu | Demande une soudure propre et un bon alignement |
| À collerette | Raccordement plus robuste sur lignes chargées ou plus sollicitées | Très bonne tenue mécanique et thermique | Plus encombrante et souvent plus chère |
| Tournante | Montage avec besoin de réglage plus souple au positionnement | Pratique pour faciliter l’orientation des perçages | Moins adaptée si l’on cherche une solution très rigide |
| Taraudée | Petits diamètres ou montage sans soudure directe | Pose rapide dans certains contextes | À réserver aux cas compatibles avec le filetage et le fluide |
| Pleine | Obturation d’une extrémité ou test de ligne | Très utile pour fermer temporairement ou durablement un tronçon | Ne doit pas être confondue avec une bride de raccordement en service |
J’aime rappeler ce point simple: une bride qui paraît “semblable” visuellement peut être inadaptée dès qu’on change de fluide, de température ou de fréquence de démontage. C’est ce qui explique pourquoi le choix technique compte autant que la géométrie apparente.
Comment je choisis la bonne bride sans me tromper sur le DN, le PN et la matière
Quand je dois valider une référence, je pars de quatre critères: le diamètre nominal, la pression nominale, la matière, puis la compatibilité avec le joint et la face de bride. C’est rarement le prix qui doit arriver en premier, parce qu’un mauvais choix coûte plus cher au premier arrêt de production.
| Critère | Ce qu’il faut vérifier | Pourquoi c’est décisif |
|---|---|---|
| DN | Le diamètre nominal doit correspondre au tube et à l’équipement | Un mauvais DN bloque l’assemblage ou crée un point faible |
| PN | La pression nominale doit rester compatible avec la température de service | Le PN ne garantit pas la même tenue dans toutes les conditions |
| Matière | Acier carbone, inox 304L, inox 316L, aluminium selon le contexte | La corrosion et la durée de vie dépendent directement du matériau |
| Face et joint | Portée lisse, face surélevée, joint plat ou autre configuration prévue | L’étanchéité dépend du couple bride-joint, pas seulement de la bride |
| Boulonnerie | Longueur, qualité et traitement des vis et écrous | Un serrage correct devient impossible si la visserie est mal choisie |
En France, la logique EN 1092-1 reste la plus lisible pour les réseaux industriels standard. Je conseille souvent l’inox 316L dès qu’il y a corrosion marquée, chlorures ou exigence d’hygiène plus stricte; le 304L suffit dans des environnements moins agressifs; l’acier carbone garde sa place quand le fluide et l’ambiance sont compatibles et que le coût doit rester contenu.
Et surtout, je garde un point de vigilance: le PN ne se lit jamais isolément. La tenue réelle dépend du couple pression-température, de la matière, de la portée de joint et du type de bride. C’est ce passage que beaucoup de non-spécialistes sous-estiment, alors qu’il conditionne la fiabilité du montage.
Le montage qui tient dans le temps
Un bon montage ne se reconnaît pas au premier serrage, mais à l’état de la ligne après quelques cycles de service. J’applique une méthode simple, parce qu’elle réduit les erreurs répétables et les fuites “surprise”.
- Je vérifie l’identité des pièces avant montage: type de bride, DN, PN, matière, joint et boulonnerie.
- Je nettoie soigneusement les portées de joint et je contrôle l’absence de rayure, d’oxydation ou de choc.
- Je centre le joint sans le pincer ni le décaler, puis j’aligne les perçages avant d’engager toutes les vis.
- Je serre en croix, par passes progressives, avec le couple recommandé par le fabricant ou par la procédure interne.
- Je contrôle le comportement après mise en service, surtout si la ligne subit des variations thermiques ou vibratoires.
Je ne serre jamais “au ressenti”. Sur une bride, trop serrer peut écraser le joint et nuire à l’étanchéité autant que pas assez serrer. Le bon réflexe est de suivre un ordre de serrage cohérent, puis de respecter la logique de contrôle du site quand un resserrage est prévu et autorisé.
Une fois cette discipline en place, on évite déjà une grande partie des défauts que l’on attribue à tort à la pièce elle-même.
Les erreurs qui créent des fuites ou des arrêts inutiles
La plupart des incidents que je rencontre ne viennent pas d’une “mauvaise bride” au sens large, mais d’un mauvais assemblage ou d’un mauvais arbitrage initial. Les erreurs reviennent toujours à peu près dans le même ordre.
- Mélanger des standards incompatibles : deux brides peuvent sembler proches tout en ayant un perçage, une portée ou une pression nominale différente.
- Choisir un joint générique : un joint mal adapté au fluide, à la température ou à la finition de face devient vite le point faible du système.
- Négliger le serrage en croix : un serrage déséquilibré déforme l’appui et favorise les suintements localisés.
- Ignorer la dilatation et les vibrations : sur une ligne chaude ou très sollicitée, le montage doit absorber les mouvements, pas les subir.
- Créer une corrosion galvanique : l’association de matériaux mal choisis accélère l’usure au lieu de la freiner.
- Réutiliser des vis ou des joints fatigués : on gagne quelques minutes au montage et on perd des heures à l’arrêt.
Je vois souvent un dernier piège, très banal: confondre compatibilité visuelle et compatibilité technique. Le fait que les trous “tombent en face” ne suffit jamais à valider l’ensemble. C’est précisément pour cela que le contrôle final mérite une vraie méthode.
Ce que coûte une bride et ce qui fait varier le budget
À titre indicatif, le catalogue Méca-Fluid montre déjà l’écart entre une petite pièce acier à faible diamètre et une bride inox de plus grand DN. On y trouve par exemple une bride plate acier à souder DN 15 PN10 à 3,31 € HT, une DN 20 PN10 à 4,09 € HT, une bride pleine inox 316L DN 15 PN16 à 18,55 € HT, une bride plate taraudée inox 316L 1" PN16 à 44,22 € HT, une bride plate à souder inox 316L DN 80 PN16 à 83,55 € HT et une DN 150 PN16 à 187,98 € HT.
| Exemple | Prix observé HT | Ce que cela illustre |
|---|---|---|
| Bride plate acier à souder DN 15 PN10 | 3,31 € | Le petit diamètre en acier reste très accessible |
| Bride plate acier à souder DN 20 PN10 | 4,09 € | Le coût augmente lentement au bas de gamme acier |
| Bride pleine inox 316L DN 15 PN16 | 18,55 € | L’inox fait monter la facture, même sur petit diamètre |
| Bride plate taraudée inox 316L 1" PN16 | 44,22 € | Le type de raccordement influe autant que le matériau |
| Bride plate à souder inox 316L DN 80 PN16 | 83,55 € | Le diamètre et l’inox pèsent vite dans le budget |
| Bride plate à souder inox 316L DN 150 PN16 | 187,98 € | La montée en DN change clairement l’échelle de prix |
Le budget réel dépend aussi de la certification matière, du traitement de surface, de la disponibilité stock, du kit boulonnerie et du joint associé. Dans les projets industriels, le coût de la pièce n’est donc qu’une partie du coût total; le temps de montage, les arrêts potentiels et la maintenance comptent autant, voire davantage.
Pour cette raison, je regarde toujours le coût complet et pas seulement le prix catalogue. Une bride bon marché qui impose des reprises de montage ou des remplacements prématurés n’est jamais une bonne affaire.
Ce que je vérifierais avant de valider une commande en atelier
Si je devais valider une commande sans perdre de temps, je poserais d’abord ces contrôles sur la table. Ils évitent la plupart des retours, et ils sont assez simples pour être faits avant que le matériel n’arrive sur site.
- Le DN exact : il doit correspondre au tube, à la vanne ou à l’équipement existant.
- Le PN et la température de service : la capacité réelle dépend du contexte, pas d’un chiffre seul.
- Le type de face : une portée mal choisie dégrade l’efficacité du joint.
- La matière : elle doit être cohérente avec le fluide, l’ambiance et le risque de corrosion.
- La visserie et le joint : ils doivent être prévus dès l’achat, pas improvisés à la réception.
- Les exigences documentaires : sur un réseau sensible, je vérifie la traçabilité et les documents techniques demandés par le site ou la réglementation.
En 2026, mon conseil le plus rentable reste le même: choisir une bride standardisée, compatible avec le réseau, puis sécuriser le montage avec un joint adapté et un serrage sérieux. C’est cette discipline qui transforme un simple raccord circulaire en point fort du réseau, pas en source de dépannage récurrent.
Au fond, une bonne bride de tuyauterie n’est pas celle qui attire l’attention au devis, mais celle qu’on n’a presque jamais besoin de revoir une fois installée. Si vous partez du DN, du PN, de la matière et du joint, vous réduisez déjà l’essentiel des erreurs qui font perdre du temps en atelier comme en exploitation.
