Un bon transfert thermique ne se juge pas seulement à la puissance annoncée. Il faut aussi regarder la tenue à la corrosion, la facilité de nettoyage, la perte de charge et la stabilité du procédé. Dans l’industrie, un échangeur tubulaire inox devient souvent la solution la plus solide dès qu’on combine température élevée, pression, encrassement ou exigences d’hygiène. Je vais expliquer son principe, les critères qui comptent vraiment et les erreurs que je vois le plus souvent sur le terrain.
Les points à retenir avant de choisir un échangeur tubulaire en inox
- Le principe est simple: deux fluides échangent de la chaleur sans se mélanger, via des tubes et une calandre.
- L’inox apporte une vraie marge de sécurité, mais le choix du grade reste décisif face aux chlorures et aux produits de nettoyage.
- La performance dépend surtout du débit, de la différence de température, de la surface d’échange et de la perte de charge admissible.
- Le tubulaire prend l’avantage sur les fluides sales, visqueux, chauds ou fortement pressurisés.
- Un mauvais nettoyage coûte souvent plus cher qu’un surdimensionnement raisonnable.
Pourquoi l’inox reste la bonne base
Je commence toujours par le matériau, parce que c’est lui qui fixe la durée de vie réelle de l’équipement. L’inox austénitique offre un bon compromis entre résistance mécanique, tenue à la corrosion et aptitude au soudage. Dans la pratique, on rencontre surtout des nuances comme le 304L, le 316L et, pour des services plus exigeants, le 316Ti ou des alliages plus spécialisés.
Le bon réflexe n’est pas de “prendre de l’inox” de manière générique, mais d’adapter la nuance au fluide. Un circuit d’eau traitée ou de fluide propre tolère souvent un 304L. Dès qu’il y a plus d’humidité, des lavages chimiques ou une présence de chlorures, je regarde plutôt le 316L. Et si le milieu devient vraiment agressif, il faut parfois sortir du cadre de l’inox classique et passer au titane ou à un alliage nickel.
| Nuance | Je la retiens quand | Point de vigilance |
|---|---|---|
| 304L | Fluides peu agressifs, utilités, eau traitée | Moins confortable si les chlorures montent ou si le nettoyage est dur |
| 316L | Ambiances plus humides, lavages plus fréquents, service plus sévère | À revalider si les chlorures deviennent significatifs |
| 316Ti ou duplex | Contraintes plus élevées, corrosion plus marquée, température plus soutenue | Coût supérieur, à justifier par le procédé |
SPX Flow rappelle d’ailleurs que les inox austénitiques courants résistent bien dans la plupart des environnements, sauf en cas de forte teneur en chlorures, surtout si le milieu est acide. C’est précisément là que beaucoup d’installations se fragilisent sans bruit, puis finissent par coûter cher en arrêt et en remplacement.
Une fois le matériau posé, la vraie question devient celle du chemin thermique et du régime d’écoulement.
Comment le transfert thermique se fait sans mélange
Un échangeur tubulaire fonctionne avec deux circuits séparés. Un fluide passe dans les tubes, l’autre circule autour, dans la calandre. La chaleur traverse simplement la paroi métallique: les fluides restent séparés, ce qui limite les risques de contamination et permet de travailler avec des produits très différents, du gaz au liquide visqueux.
Contre-courant, co-courant et courant croisé
Dans la plupart des cas, je privilégie le contre-courant. Les deux fluides circulent en sens inverse, ce qui maintient une différence de température utile plus régulière sur toute la longueur. Résultat: on récupère mieux la chaleur et on atteint plus facilement une température de sortie intéressante. Le co-courant reste possible, mais il est rarement le meilleur choix quand l’objectif est la performance pure.
Faisceau, calandre et passes

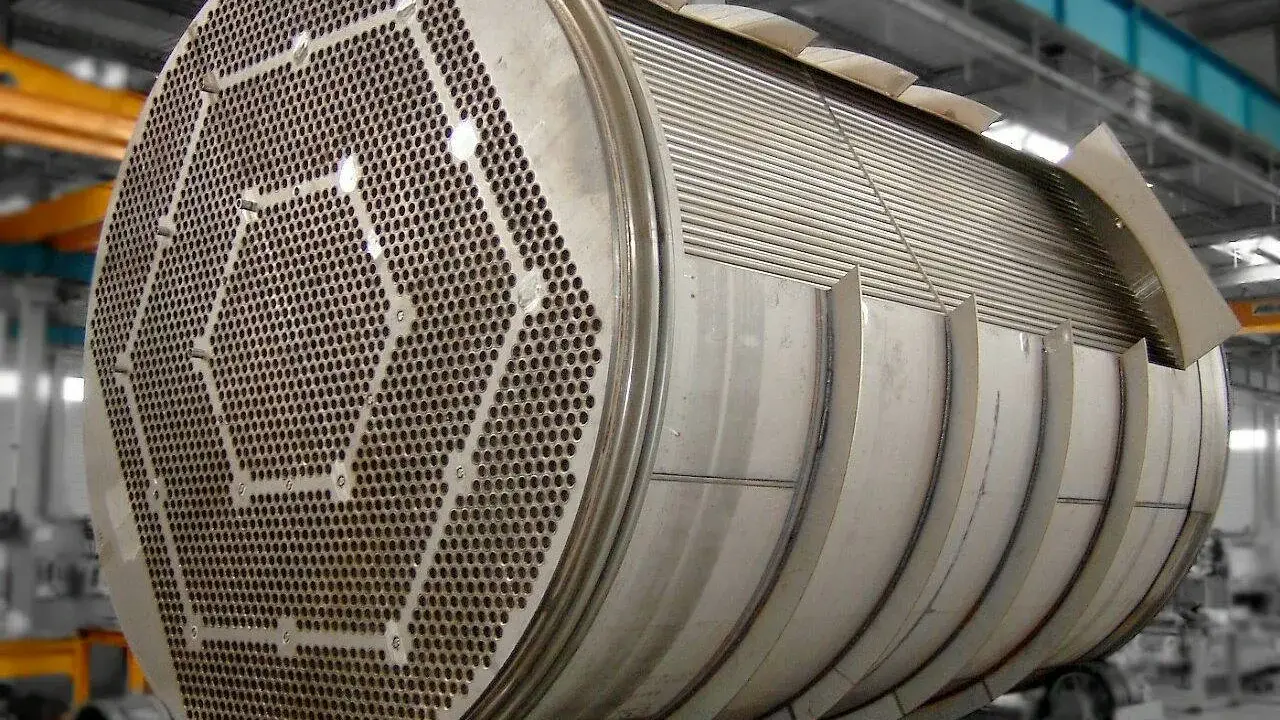

Le faisceau de tubes est le cœur de l’équipement. Sa géométrie, le diamètre des tubes, leur longueur et le nombre de passes côté tubes influencent à la fois l’échange thermique et la perte de charge. Une passe supplémentaire augmente souvent la vitesse et améliore le transfert, mais elle peut aussi faire grimper la consommation de pompage. C’est là qu’un bon compromis se joue, pas dans une fiche catalogue trop optimiste.
Lire aussi : EPDM - Le guide complet pour une étanchéité fiable
Ce qui fait vraiment la performance
En pratique, la puissance transférée dépend surtout de quatre choses: la surface d’échange, le coefficient de transfert, la différence de température moyenne et la vitesse d’écoulement. On résume souvent cela par une logique du type Q = U × A × ΔTlm, mais l’essentiel est plus simple: plus le fluide circule proprement et plus la surface est bien exploitée, plus l’échangeur travaille efficacement.
C’est aussi pour cela que la viscosité et l’encrassement changent tout. Un fluide “sale” ou épais oblige souvent à revoir le diamètre des tubes, la vitesse admissible et la facilité de nettoyage. Et c’est justement ce point qui oriente le choix de configuration.
À partir de là, on peut choisir la bonne architecture sans se laisser piéger par une solution trop théorique.
Comment je choisis la bonne configuration
Le choix ne se limite jamais à la puissance à transmettre. Je regarde d’abord le comportement du fluide, puis les contraintes mécaniques et enfin l’exploitation réelle. C’est la méthode la plus simple pour éviter les erreurs de dimensionnement.| Critère | Ce que je vérifie | Impact sur le design |
|---|---|---|
| Fluides propres ou chargés | Présence de particules, viscosité, risque de dépôt | Diamètre des tubes, vitesse, accès au nettoyage |
| Température et pression | Conditions de service réelles et pointes possibles | Épaisseur, choix des soudures, classe de pression |
| Perte de charge | Capacité des pompes et marge disponible | Nombre de passes, longueur du faisceau, vitesse |
| Nettoyage | CIP, démontage, fréquence d’entretien | Faisceau amovible, joints, accessibilité |
| Corrosion | Chlorures, acides, nettoyants, oxydation | Grade d’inox, besoin éventuel de titane ou d’alliage nickel |
Sur des réalisations industrielles sérieuses, on voit des conceptions annoncées jusqu’à 40 bar et 400 °C selon l’étude et la construction. Je considère ces chiffres comme un ordre de grandeur utile, pas comme une promesse universelle: la vraie limite dépend du fluide, des soudures, des joints, de la configuration des tubes et de la conformité à la DESP 2014/68/UE.
Je fais aussi une distinction nette entre trois formats: le faisceau fixe, le faisceau démontable et le tube en U. Le faisceau fixe est simple et robuste, mais moins pratique à nettoyer mécaniquement. Le tube en U absorbe bien les dilatations thermiques, ce qui est intéressant en température, mais la partie cintrée est moins confortable à inspecter. Le démontable, lui, coûte un peu plus cher au départ, mais il devient vite rentable quand les arrêts de maintenance pèsent lourd.
Le bon choix n’a de sens que s’il sert un usage réel. C’est là que l’investissement prend ou perd sa valeur.
Là où il fait vraiment la différence
Je vois ce type d’équipement comme une solution de travail, pas comme une réponse “premium” par défaut. Il s’impose surtout quand les conditions deviennent moins propres, moins stables ou plus sévères qu’un simple circuit d’eau.
- Récupération de chaleur sur eau chaude, condensats ou fluides de process: on valorise l’énergie au lieu de la rejeter.
- Chauffage ou refroidissement de circuits techniques: intéressant dans les chaufferies industrielles, les sous-stations et certaines installations CVC où la séparation hydraulique est utile.
- Condensation et évaporation: le tubulaire garde l’avantage quand les températures ou les pressions montent.
- Fluides visqueux ou encrassants: l’architecture tubulaire tolère mieux les dépôts et les fluides moins propres qu’un échangeur à plaques.
- Agroalimentaire, chimie, pharmacie, énergie: on le retrouve partout où la fiabilité de service compte plus que la compacité absolue.
Face à un échangeur à plaques, je raisonne simplement: si le fluide est propre, l’espace limité et la compacité prioritaire, les plaques prennent souvent l’avantage. Si le fluide est sale, chaud, pressurisé ou chimiquement plus agressif, le tubulaire reprend la main. C’est moins “spectaculaire” sur le papier, mais beaucoup plus logique sur la durée de vie réelle.
Dans les bâtiments techniques comme dans l’industrie, cette logique évite les surdimensionnements inutiles et les remplacements trop précoces.
Entretien, nettoyage et erreurs que je vois trop souvent
Un échangeur tubulaire ne perd pas ses performances d’un coup. Il dérive lentement: la température utile baisse, la perte de charge augmente, puis le nettoyage devient plus long et plus coûteux. C’est pour cela que je regarde toujours l’encrassement comme un problème d’exploitation, pas seulement comme une question de propreté.
Sur les circuits hygiéniques, les ordres de grandeur donnés par SPX Flow sont parlants: une circulation turbulente autour de 1,5 à 2,1 m/s améliore nettement le nettoyage, et des séquences CIP typiques peuvent comporter environ 20 minutes de soude caustique à près de 2 % jusqu’à 85 °C, puis 10 minutes d’acide nitrique dilué à environ 0,5 % jusqu’à 50 °C. Je précise bien que ces chiffres concernent surtout des environnements de process hygiénique, mais ils donnent une base crédible pour comprendre ce qui fonctionne vraiment.
Je reste aussi vigilant sur les chlorures. Dans un environnement chauffé, des niveaux qui dépassent environ 50 mg/l peuvent devenir très corrosifs selon les conditions. C’est un détail que beaucoup sous-estiment, alors qu’il suffit parfois de changer la qualité de l’eau, le produit de nettoyage ou le grade d’inox pour éviter une panne lourde.
- Je ne sous-estime jamais l’encrassement initial: un fluide “moyennement sale” finit souvent par se comporter comme un fluide difficile.
- Je ne choisis pas un inox standard pour un service chloré sans vérifier le contexte chimique réel.
- Je ne néglige pas les joints: leur compatibilité chimique et thermique compte presque autant que celle des tubes.
- Je veux toujours un accès simple aux tubes et aux raccords si un nettoyage régulier est prévu.
- Je me méfie des zones mortes et des piquages mal placés, surtout quand l’hygiène du circuit est importante.
En maintenance, le bon indicateur n’est pas uniquement la date du dernier arrêt. Je surveille surtout la dérive de performance, l’état des dépôts et la facilité réelle de remise en service. Un équipement conçu pour être nettoyé rapidement vaut souvent plus qu’un échangeur un peu moins cher à l’achat, mais pénible à maintenir.
Avant de valider un projet, je passe toujours par quelques vérifications simples qui évitent les mauvaises surprises au premier hiver comme au premier cycle de nettoyage.
Les vérifications que je fais avant de valider un projet
Quand je dimensionne ou que j’examine un devis, je veux d’abord des données d’entrée propres. Sans elles, on fait rarement un bon choix du premier coup.
- La nature exacte des fluides, y compris les chlorures, les huiles, les solides en suspension et les produits de nettoyage.
- Les températures d’entrée et de sortie réellement attendues, pas seulement la valeur nominale.
- Le débit, la puissance à transmettre et la perte de charge admissible côté tubes comme côté calandre.
- La fréquence d’arrêt, le mode de nettoyage et l’accès physique au faisceau.
- La compatibilité entre inox, soudures, joints et conditions de service.
- La conformité réglementaire, notamment la DESP 2014/68/UE quand elle s’applique.
Si une seule de ces informations manque, je préfère ralentir que de signer trop vite. Un bon échangeur tubulaire n’est pas seulement un bon calcul thermique: c’est un ensemble cohérent, pensé pour le fluide réel, les arrêts réels et la maintenance réelle. C’est cette cohérence qui fait la différence entre un équipement durable et une pièce qui commence à poser problème dès les premiers mois.
