Dans une ligne sanitaire, le joint fait beaucoup plus que boucher un espace : il conditionne l’étanchéité, la nettoyabilité et la facilité de démontage. Le terme joint clamp désigne ici le joint d’étanchéité placé entre deux ferrules d’un raccord sanitaire à collier. Je vais aller à l’essentiel : rôle réel de cette pièce, choix du bon matériau, normes à vérifier, bon geste de montage et signes d’usure à ne pas ignorer.
Les repères utiles avant de choisir un joint sanitaire
- Le joint travaille avec les ferrules et le collier : il ne compense pas une mauvaise compatibilité de pièces.
- EPDM, silicone, FKM et PTFE ne servent pas les mêmes fluides ni les mêmes températures.
- En Europe, ISO 1127, DIN/EN 10357-A et SMS/EN 10357-D doivent être vérifiés ensemble, pas séparément.
- Un serrage trop fort peut nuire à l’étanchéité autant qu’un serrage insuffisant.
- Sur une ligne critique, je préfère une stratégie de remplacement préventif plutôt qu’une réparation tardive.
Le rôle du joint dans un raccord sanitaire à collier
Dans un raccord sanitaire, le joint est la pièce qui assure la fermeture entre deux ferrules quand le collier applique sa pression. Comme le rappelle BENE INOX, un raccord complet associe deux ferrules, un collier et un joint : l’ensemble compte, pas seulement la bague d’étanchéité. En pratique, la tenue mécanique et la pression admissible dépendent surtout du collier, du diamètre et de la qualité d’assemblage.
Ce point est souvent sous-estimé. On pense parfois qu’un joint plus épais ou plus “dur” corrigera un mauvais montage, alors qu’un mauvais alignement, une portée sale ou une ferrule inadaptée suffit à créer une fuite. Dans les réseaux alimentaires, pharmaceutiques ou de biotechnologie, le joint doit aussi rester facile à nettoyer, ne pas retenir de résidus et supporter les cycles de démontage.
Je vois donc le joint comme une pièce fonctionnelle, mais aussi comme une pièce de maintenance : il doit fermer, se démonter vite et rester fiable après plusieurs remises en service. Une fois ce rôle posé, le choix du matériau prend le dessus.
Choisir le bon matériau selon le fluide et la température
Je raisonne toujours avec trois questions simples : quel fluide passe dans la ligne, à quelle température elle travaille, et quel nettoyage elle subit réellement. C’est là que le matériau change tout. Les plages de température varient selon la formulation et le fabricant, mais l’ordre de grandeur reste très utile pour choisir sans se tromper.
| Matériau | Ce qu’il fait bien | Limites à connaître | Je le retiens pour |
|---|---|---|---|
| EPDM | Bonne tenue à l’eau chaude, à la vapeur et aux CIP alcalins; plage typique autour de -34 à 149 °C | Moyen avec les huiles, carburants et certains hydrocarbures | Agroalimentaire, laitier, lignes de lavage et services généraux |
| Silicone platine | Très souple, bon confort de montage; plage typique autour de -40 à 232 °C | Moins résistant à l’abrasion et à l’arrachement qu’un joint plus technique | Montages fréquents, lignes où la souplesse compte beaucoup |
| FKM | Bonne résistance aux solvants, aux huiles et aux températures élevées; plage typique autour de -34 à 204 °C | Pas le meilleur choix pour la vapeur prolongée ou certaines bases fortes | Procédés chimiques, ateliers avec produits gras ou solvants |
| PTFE | Excellente inertie chimique; plage typique autour de -38 à 260 °C | Reprise élastique plus faible, risque de fluage si le montage est mal pensé | Produits agressifs, faible extractibles, services très exigeants |
Rubber Fab donne par exemple ces ordres de grandeur pour ses gaskets sanitaires, et je les utilise comme repère pratique plutôt que comme vérité absolue : la formulation, la géométrie et le fabricant peuvent déplacer la valeur réelle. Quand l’usage est mixte, un joint enveloppé PTFE/élastomère peut être un bon compromis, parce qu’il combine la résistance chimique de la face PTFE avec une meilleure reprise mécanique.
Mon conseil est simple : ne choisissez pas le joint pour la seule température maximale annoncée. Choisissez-le pour le cycle complet : produit, nettoyage, démontage, remise en pression et fréquence d’intervention. C’est souvent là que le mauvais choix se révèle.
Les dimensions et normes à vérifier avant d’acheter
Avant de commander, je vérifie toujours la famille du raccord, pas seulement le diamètre nominal. En Europe, on rencontre surtout les familles ISO 1127, DIN/EN 10357-A et SMS/EN 10357-D; en haute pureté, l’ASME BPE reste une référence dans les lignes de bioprocédés. Le piège classique consiste à croire que “ça se ressemble donc ça se monte” : en réalité, une ferrule ISO, une ferrule SMS et une ferrule DIN ne garantissent pas le même appui de joint.
| Famille | Où on la voit souvent | Point de vigilance |
|---|---|---|
| ISO 1127 | Réseaux métriques et équipements sanitaires européens | Vérifier le DN, la géométrie de ferrule et le profil du joint |
| DIN/EN 10357-A | Agroalimentaire et procédés industriels | Ne pas confondre avec une simple “taille proche” |
| SMS/EN 10357-D | Industrie laitière et lignes sanitaires spécifiques | Le joint doit être prévu pour cette famille, sinon l’appui est faux |
| ASME BPE | Pharmacie, biotech, eau ultra-pure | Documentation, état de surface et traçabilité deviennent prioritaires |
Je garde aussi en tête un point souvent oublié : la pression maximale du raccord n’est pas celle du joint seul. Dans certaines gammes industrielles, on voit des valeurs allant jusqu’à 50 bar selon le DN à 150 °C, mais cette donnée concerne le système complet et dépend fortement du collier de serrage. C’est une bonne raison de ne jamais acheter “à l’aveugle” sur la seule base d’un diamètre affiché.
Autrement dit, le bon réflexe est de vérifier trois éléments ensemble : la norme de la ferrule, la matière du joint et le collier prévu pour l’assemblage. C’est ce trio qui évite les compatibilités trompeuses.
Monter le joint sans créer de fuite au premier serrage
Le montage est souvent plus important que la fiche technique. Je vois régulièrement des fuites qui ne viennent pas d’un joint “mauvais”, mais d’une portée sale, d’une ferrule marquée ou d’un serrage trop brutal. Sur une ligne sanitaire, le geste doit être propre, progressif et symétrique.
- Nettoyer les deux ferrules et vérifier qu’il n’y a ni rayure, ni bavure, ni résidu de produit.
- Contrôler que le joint correspond bien à la bonne famille de raccord et à la bonne taille.
- Positionner le joint sans le tordre, puis rapprocher les ferrules sans forcer l’axe du tuyau.
- Refermer le collier progressivement, en gardant un appui régulier des deux côtés.
- Contrôler la ligne après le premier cycle de service, surtout si la température ou la pression varient fortement.
Je n’aime pas les couples de serrage “universels” donnés sans contexte, parce qu’ils n’existent pas vraiment dans ce domaine. Le bon serrage dépend du diamètre, du collier, de la matière du joint et du fabricant. En revanche, une règle fonctionne presque toujours : si le collier doit écraser le joint pour compenser un défaut d’alignement, on est déjà dans le mauvais montage.

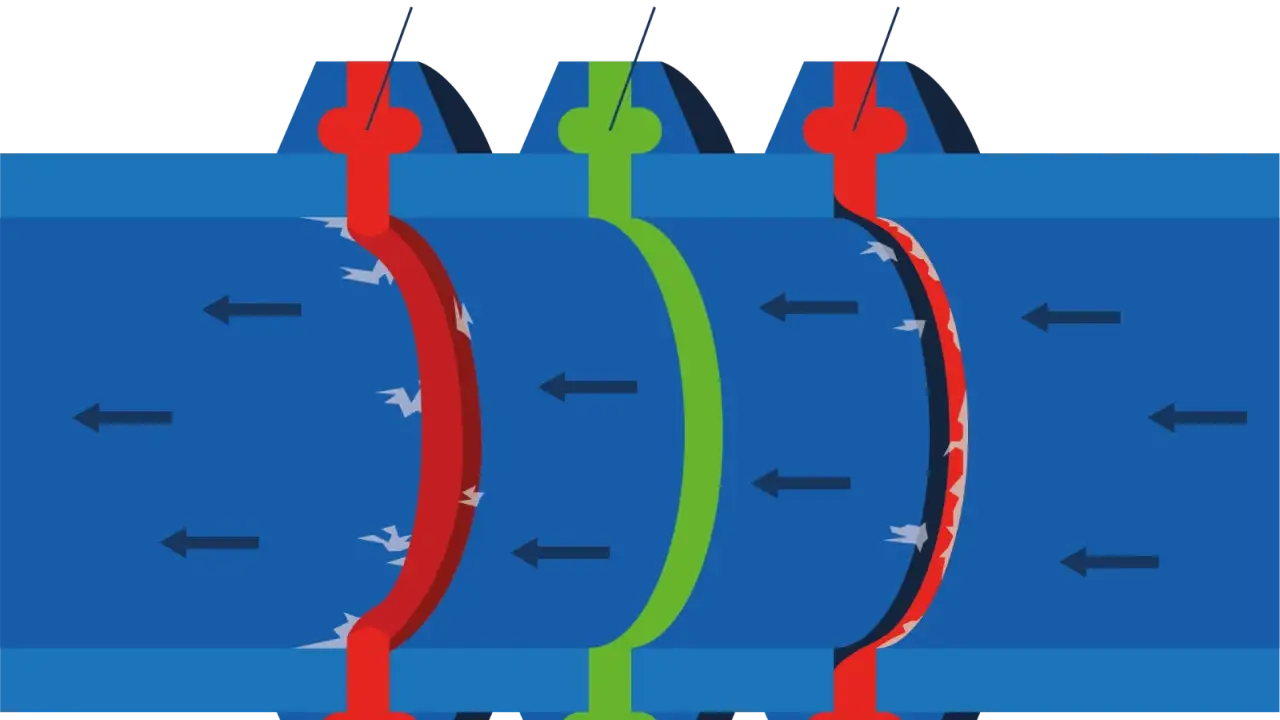

Un autre point compte beaucoup en hygiène : évitez les joints qui se coincent, se vrillent ou débordent dans la zone de passage. Une petite déformation peut suffire à créer une zone de rétention, et cette zone devient vite un problème lors du nettoyage en place, ou CIP, c’est-à-dire le nettoyage effectué sans démontage de la ligne.
Repérer l’usure avant qu’elle ne dégrade la ligne
Le joint ne tombe presque jamais en panne d’un seul coup. Il s’use, se compacte, se marque ou se déforme, puis la fuite finit par apparaître. Dans une installation sanitaire, je préfère donc surveiller les symptômes plutôt que d’attendre la rupture évidente.
| Signe observé | Cause probable | Action utile |
|---|---|---|
| Traces d’humidité au bord du raccord | Joint marqué, mal centré ou mal dimensionné | Remplacer le joint et vérifier l’alignement des ferrules |
| Besoin de resserrer souvent | Fluage du PTFE, vieillissement ou matériau mal choisi | Passer à un joint mieux adapté au cycle thermique ou chimique |
| Odeur ou goût parasite | Vieillissement, porosité, compatibilité médiocre | Changer de formulation et revoir le nettoyage |
| Fissures, craquelures, écrasement permanent | Température excessive, produit agressif ou compression trop forte | Sortir le joint du service sans attendre la fuite franche |
Dans les lignes critiques, je raisonne en nombre de cycles de démontage et de nettoyage, pas seulement en mois d’utilisation. Un joint qui “tient encore” n’est pas forcément un joint propre, stable ou compatible avec la qualité attendue. C’est particulièrement vrai en agroalimentaire et en pharmacie, où une pièce fatiguée peut encore assurer l’étanchéité tout en dégradant la nettoyabilité.
Je retiens aussi une règle simple : si une installation devient plus difficile à remonter qu’au début, il y a souvent un message mécanique derrière. Soit le joint n’est plus adapté, soit le collier fatigue, soit la portée n’est plus saine. Dans les trois cas, attendre la fuite ne règle rien.
La méthode la plus simple pour éviter les faux bons choix
Si je devais réduire le sujet à une seule méthode, je dirais ceci : on choisit le matériau pour le fluide, la norme pour la compatibilité mécanique, puis on monte sans brutalité. C’est ce trio qui fait la différence entre un raccord fiable pendant des mois et un ensemble qui recommence à suinter au premier cycle de service.
Pour une ligne sanitaire bien tenue, je conseille aussi de standardiser les références de rechange au lieu de multiplier les variantes inutiles. Un stock minimal par diamètre et par matière, une étiquette claire sur la famille de raccord, et un contrôle visuel à chaque maintenance font gagner du temps, réduisent les erreurs et évitent les mélanges de pièces qui se ressemblent mais ne travaillent pas pareil.
Au fond, un bon joint n’est pas seulement celui qui ferme aujourd’hui. C’est celui qui reste cohérent avec le produit, le nettoyage et le démontage de demain.
