Le raccord plat sert à relier deux éléments de plomberie de façon propre, démontable et étanche, sans dépendre d’un serrage conique ni d’un collage définitif. Dans cet article, je vous montre quand ce type de raccord est pertinent, comment il tient vraiment, quels diamètres reviennent le plus souvent en France et quels gestes simples évitent les fuites au montage.
L’essentiel à garder en tête avant de choisir la bonne pièce
- L’étanchéité vient d’abord du joint, pas du filetage.
- Les tailles les plus courantes se lisent en 15/21, 20/27 et 26/34.
- Le bon joint dépend du fluide: eau potable, chauffage ou gaz.
- Un démontage impose souvent de remplacer le joint, surtout s’il est en fibre.
- Le serrage doit être ferme, progressif et parfaitement aligné.
À quoi sert un raccord à portée plate
Dans une installation de plomberie, je réserve ce système aux situations où l’on veut un assemblage démontable et propre, avec une surface d’appui plane. On le rencontre sur des arrivées d’eau d’appareils sanitaires, des robinets d’isolement, certains flexibles, des compteurs, des accessoires de chauffage et, selon les configurations, sur des montages techniques plus sensibles. L’intérêt est simple: on peut intervenir plus tard sans reprendre toute la ligne de tuyauterie.
Le point fort de cette solution, c’est sa logique de maintenance. Quand un appareil doit être remplacé ou retiré, on gagne du temps parce que le raccordement est pensé pour être ouvert puis remonté. En revanche, il n’aime ni les portées abîmées ni les montages approximatifs. Reste à comprendre comment cette étanchéité tient réellement, car c’est là que se jouent la plupart des fuites.
Comment l’étanchéité fonctionne vraiment

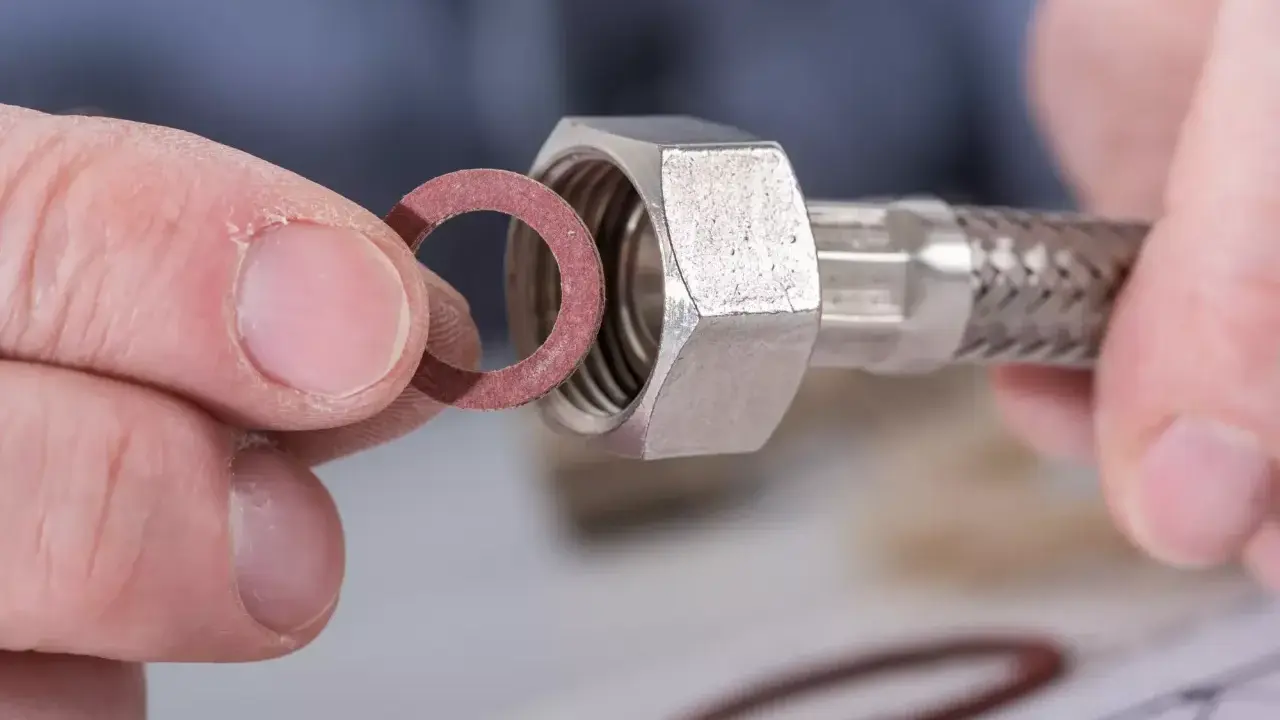

Selon Boutté, l’étanchéité des raccords à portée plate repose sur un joint plat intercalé entre la partie mâle et la partie femelle. Le filetage sert surtout à mettre l’ensemble en pression et à maintenir l’assemblage; il n’assure pas, à lui seul, la barrière contre les fuites. C’est pourquoi une portée propre, plane et bien alignée compte autant que le choix du joint.
Sur certains produits, on parle même de raccord à joint plat sur étanchéité radiale: le vocabulaire change, mais la logique reste la même, avec une compression régulière du joint et une face d’appui nette. En pratique, je vérifie toujours trois choses avant de serrer: l’état des portées, la compatibilité du joint avec le fluide, et l’absence de torsion dans l’assemblage.
| Type de joint | Usage courant | Ce que je regarde |
|---|---|---|
| Fibre | Assemblages démontables, eau | À remplacer après démontage |
| Caoutchouc ou EPDM | Montages courants sur eau et sanitaire | Attention au bon alignement et à la bonne référence |
| Joint gaz | Circuits gaz dédiés | Ne jamais le remplacer par un joint standard |
Le détail qui fait souvent la différence, c’est l’état du joint au remontage. Un joint fibre ne se recycle pas indéfiniment, et un joint caoutchouc peut se fissurer ou perdre sa tenue s’il a déjà été écrasé. Une fois ce principe posé, le vrai sujet devient la taille du filetage et le choix du bon joint.
Choisir le bon diamètre sans se tromper
En France, les appellations en pouces et en métrique sont encore les plus pratiques pour commander la bonne pièce. Pour m’y retrouver, je pars du diamètre extérieur du filetage au pied à coulisse, puis je le rapproche des correspondances habituelles. C’est plus fiable que de deviner à l’œil, surtout quand le raccord a déjà vécu.
| Désignation courante | Correspondance métrique | Ø extérieur théorique | Usage fréquent |
|---|---|---|---|
| 1/2" | 15/21 | 20,95 mm | Petits raccords sanitaires, flexibles, accessoires |
| 3/4" | 20/27 | 26,44 mm | Robinetterie, alimentation plus généreuse |
| 1" | 26/34 | 33,24 mm | Collecteurs, appareils plus débitants |
| 1"1/4 | 33/42 | 41,91 mm | Réseaux plus techniques, chauffage |
Pour les tubes cuivre, Boutté associe aussi des repères très utiles au quotidien: Ø12 pour lavabo, bidet ou lave-linge, Ø14 pour évier ou douche, Ø16 pour baignoire, Ø22 pour des usages généraux et Ø28 pour le chauffage. Ce genre de correspondance évite d’acheter un adaptateur trop petit ou inutilement complexe. Quand les dimensions sont claires, le montage propre fait toute la différence.
Monter et serrer sans créer de fuite
Sur le terrain, je procède toujours de la même façon, parce que la plupart des fuites viennent d’une préparation bâclée plus que du raccord lui-même.
- Je coupe l’alimentation et je dépressurise le circuit.
- Je nettoie les portées et j’inspecte le joint avant montage.
- Je vérifie que les faces sont bien en face, sans contrainte latérale.
- Je serre d’abord à la main, puis je termine avec une clé sans forcer brutalement.
- Je fais un essai sous pression et je contrôle visuellement l’absence de suintement.
Le piège classique, c’est de confondre serrage et écrasement. Un joint trop compressé se déforme, une portée mal alignée marque le joint, et une microfuite finit toujours par réapparaître au chiffon. Sur les démontages répétés, je préfère repartir sur un joint neuf, surtout si l’ancien est en fibre. Sur le gaz, je reste encore plus strict: je respecte la compatibilité du joint et la notice du fabricant, sans improviser. Quand plusieurs familles de raccords sont possibles, il faut ensuite arbitrer entre portée plate et portée conique.
Quand préférer une portée plate à une portée conique
Le choix ne se résume pas à une question de goût. La portée plate est intéressante quand je veux un joint remplaçable, un démontage simple et une étanchéité lisible. La portée conique, elle, s’appuie sur un contact différent, parfois métal sur métal, parfois avec un joint conique dédié selon l’application. Selon Boutté, ce principe est particulièrement utile dans certains montages techniques, notamment en climatisation, où la forme même de la portée fait partie du système d’étanchéité.
| Critère | Portée plate | Portée conique |
|---|---|---|
| Principe d’étanchéité | Compression d’un joint plat | Contact de portées coniques, parfois sans joint |
| Démontage | Facile si le joint est remplacé | Possible, mais plus dépendant de l’état des surfaces |
| Sensibilité au montage | Très sensible à l’alignement | Très sensible à la géométrie du siège |
| Usage typique | Sanitaire, chauffage, certaines liaisons gaz compatibles | Montages techniques spécifiques, climatisation, circuits dédiés |
| Mon choix | Quand je veux une maintenance simple | Quand l’installation impose clairement ce profil |
En pratique, je privilégie la portée plate dès qu’il faut pouvoir intervenir vite et remplacer facilement le joint. La conique n’est pas meilleure ou moins bonne en soi; elle est simplement adaptée à un autre type de contrainte. Il reste enfin le point le plus terre-à-terre: vérifier ce qu’on achète réellement.
Les derniers contrôles avant d’acheter en 2026
Avant de valider une commande, je regarde toujours cinq éléments: le fluide concerné, la taille du filetage, la matière du corps, la présence ou non du joint, et la place disponible autour du raccord. Une pièce vendue sans joint peut être parfaitement correcte, mais elle demande d’acheter la bonne référence en même temps. C’est une petite vérification qui évite un aller-retour inutile.
- Pour l’eau potable, je choisis un joint explicitement compatible avec cet usage.
- Pour le gaz, je ne prends jamais un joint générique à la place d’un joint dédié.
- Si l’accès est serré, je vérifie que l’écrou libre tourne bien et que l’outil passe.
- En rénovation, je garde toujours quelques joints de rechange dans le bon format.
- Quand le montage est ancien, je mesure au lieu de me fier à la seule apparence.
Si je devais retenir une seule règle, ce serait celle-ci: la bonne pièce n’est pas la plus impressionnante visuellement, mais celle dont le filetage, la portée et le joint forment un ensemble cohérent. C’est ce trio qui fait la différence entre un montage fiable et une fuite qui revient au premier redémarrage.
