Schéma filtration piscine - Montage facile et sans erreur

Une filtration bien montée fait une différence très concrète: eau plus stable, pompe moins sollicitée, entretien plus simple et démarrage sans mauvaise surprise. Dans cet article, je détaille le schéma de la filtration de piscine, l’ordre logique des raccordements, le choix des bons diamètres, puis la mise en service et les erreurs qui ruinent souvent une installation pourtant coûteuse. L’objectif est simple: vous donner une lecture claire du circuit et des repères pratiques pour installer un système cohérent, durable et facile à entretenir.

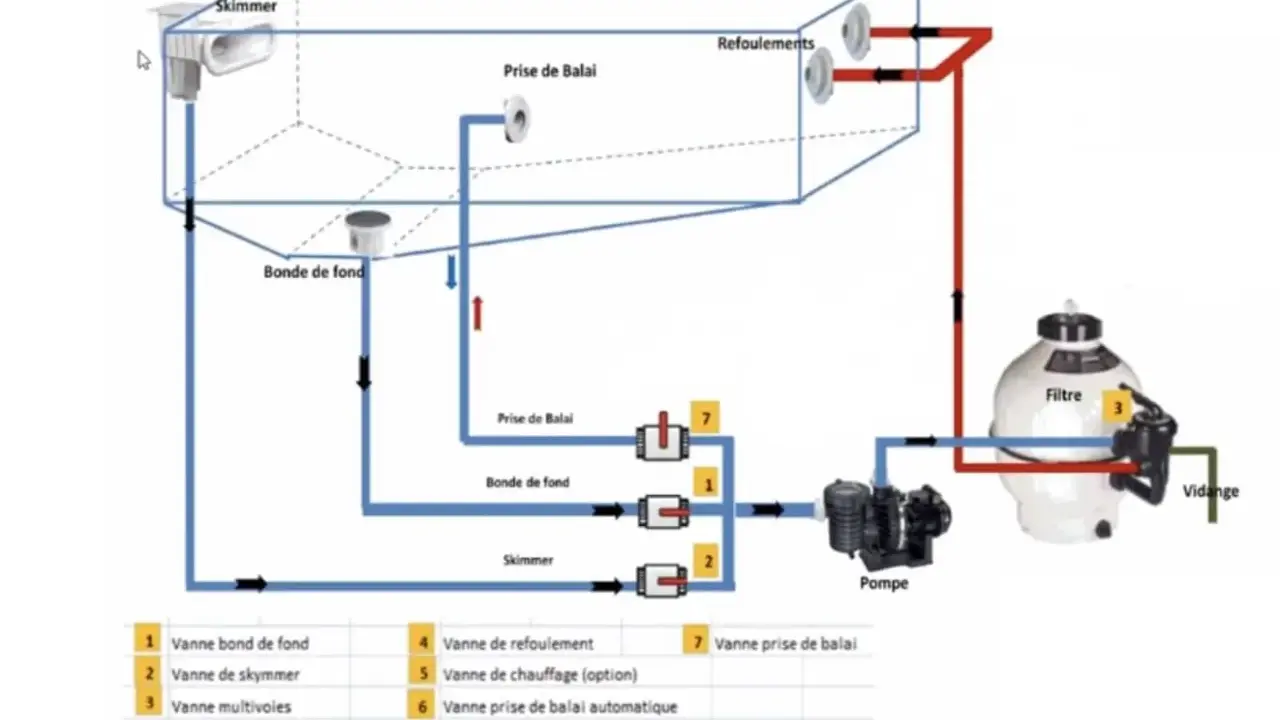

Le circuit hydraulique à respecter

Quand je conçois un local technique, je pars toujours de la même logique: l’eau doit entrer, être poussée, nettoyée, éventuellement traitée, puis renvoyée vers le bassin sans détour inutile. Le schéma le plus sain reste donc très lisible: aspiration vers la pompe, pompe vers le filtre, filtre vers le traitement, puis refoulement vers la piscine. Plus on s’éloigne de cet ordre, plus on augmente les pertes de charge, les risques de prise d’air et les défauts de débit.

Bien dimensionner la pompe et le filtre

Pour une piscine familiale, je pars sur une logique simple: le volume du bassin doit pouvoir être recyclé en 4 à 6 heures. Intex prend 6 heures comme repère de base pour dimensionner la filtration, tandis que d’autres fabricants raisonnent aussi à partir de la température de l’eau; dans la pratique, le bon choix est celui qui garde un peu de marge dès que le local est un peu éloigné, que le réseau comporte plusieurs coudes ou que l’installation embarque chauffage et traitement automatique.

Un exemple parle vite: pour un bassin de 40 m³, je cherche en général un débit utile d’environ 10 m³/h si l’installation est simple, puis je monte un peu si les canalisations sont longues ou si le local technique ajoute de la résistance. Je garde volontiers une petite marge de 10 à 20 % quand le circuit est chargé, parce que le débit annoncé sur la pompe n’est jamais le débit réellement disponible une fois le filtre, les vannes et les coudes dans l’équation. Avec ce couple pompe-filtre bien choisi, le montage devient beaucoup plus prévisible.

Monter le circuit pas à pas dans le local technique

Je préfère toujours travailler dans un local clair, sec, stable et accessible. Une pompe ou un filtre mal placés compliquent tout: la maintenance, la lecture des manomètres, le nettoyage du préfiltre et même la recherche d’une microfuite. Le but n’est pas seulement de faire circuler l’eau, mais de rendre le système compréhensible en une minute quand il faudra intervenir.

1. Je commence par positionner les équipements sur un support stable, avec assez d’espace pour démonter la pompe, ouvrir le préfiltre et lire le manomètre sans contorsion.
2. Je raccorde les lignes d’aspiration venant des skimmers, de la bonde de fond et, si besoin, de la prise balai vers l’entrée de la pompe.
3. J’installe la pompe avec ses raccords union. Un raccord union est un raccord démontable qui permet de déposer un appareil sans couper le tuyau.
4. Je relie la sortie de pompe à l’entrée du filtre, puis la sortie du filtre vers la partie traitement ou directement vers les refoulements selon l’équipement.
5. J’utilise du PVC pression adapté au débit. En piscine privée, le 50 mm reste la base la plus courante; je passe au 63 mm quand le débit est plus élevé ou que l’installation est plus longue.
6. Je limite les coudes serrés et les réductions inutiles. Une tuyauterie propre vaut mieux qu’un assemblage trop compact mais pénalisant pour le débit.
7. Je prévois une ligne de vidange ou de rejet pour le contre-lavage du filtre à sable afin de ne jamais improviser cette évacuation plus tard.

Sur les collages, je reste strict: surfaces propres, colle PVC pression adaptée, temps de prise respecté, et aucun démontage sous contrainte avant la fin du séchage. Je préfère aussi ajouter des étiquettes sur les vannes dès le départ; cela paraît banal, mais c’est ce qui évite les erreurs bêtes lors de la première remise en route. Une fois le circuit principal installé, il faut encore intégrer le chauffage et le traitement sans casser l’équilibre hydraulique.

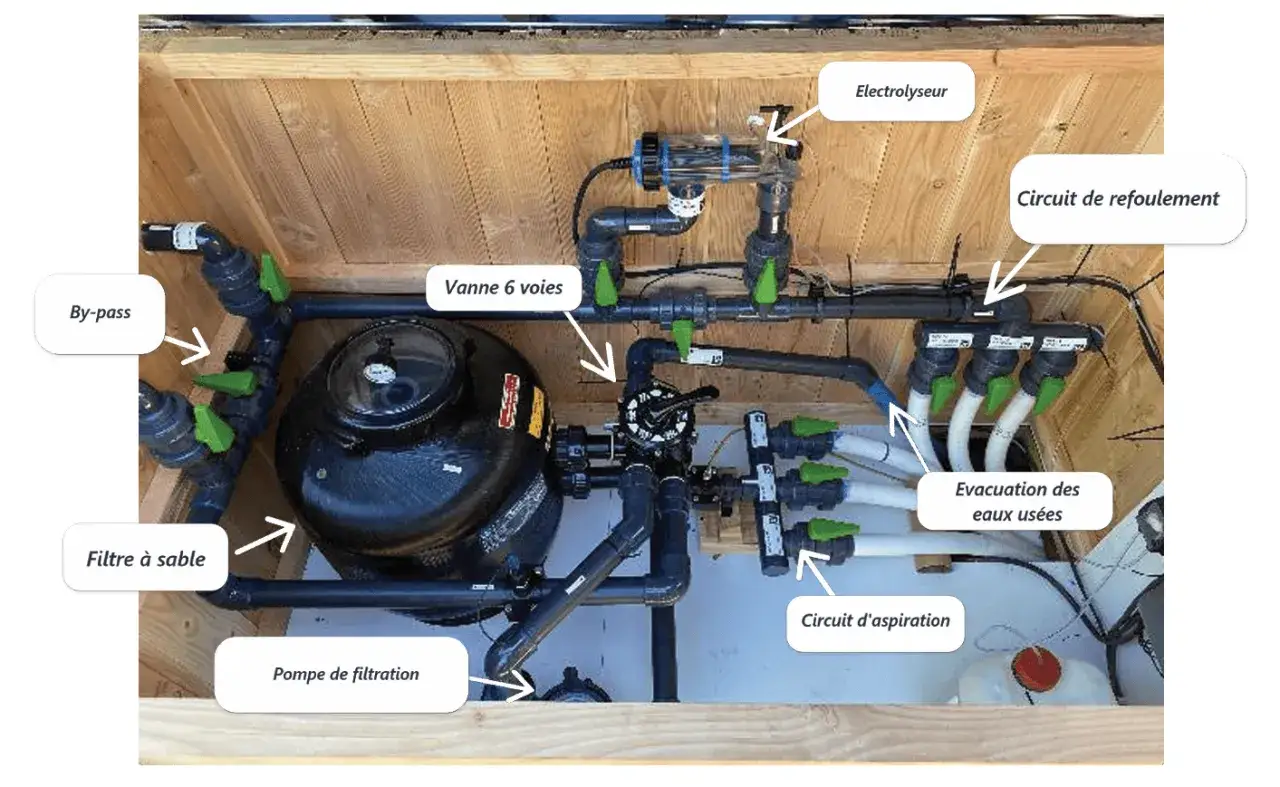

Ajouter chauffage, électrolyseur et by-pass sans casser le débit

Le principe est constant: tout ce qui chauffe ou traite l’eau propre se place après le filtre. C’est là que le by-pass devient utile. Un by-pass est une dérivation composée de trois vannes qui permet de faire passer tout ou partie du débit dans un appareil, ou au contraire de l’isoler pour l’entretien. Je le recommande systématiquement dès qu’il y a une pompe à chaleur, un électrolyseur ou un équipement de traitement un peu sensible.

Je garde une règle de bon sens: si un appareil demande un débit spécifique, je lui donne un by-pass et je règle ce débit, au lieu d’espérer que la pompe principale fera tout correctement par hasard. C’est particulièrement vrai pour les petites installations où la moindre restriction se ressent vite. Une fois ce bloc traité correctement, le point sensible devient la mise en service, parce que c’est à ce moment-là que les défauts de montage se voient immédiatement.

Mettre en service, régler la vanne 6 voies et lire la pression

Le premier démarrage me sert toujours de test de vérité. Je vérifie d’abord le niveau d’eau du bassin, que je garde au moins au milieu des skimmers, idéalement un peu plus haut, pour éviter l’aspiration d’air. Je remplis ensuite le préfiltre de la pompe, je contrôle son joint, puis je mets l’installation en route avec toutes les vannes correctement ouvertes. Si l’eau peine à monter dans le corps de pompe ou si le préfiltre se remplit d’air, j’arrête tout et je cherche la cause avant d’insister.

La vanne 6 voies mérite un peu de discipline. Je la manipule pompe arrêtée, toujours. Ses positions les plus utiles sont simples à retenir:

• Filtration pour l’usage normal du bassin.
• Lavage pour décoller les impuretés du filtre à sable.
• Rinçage pour remettre le sable en place après le lavage.
• Égout pour envoyer l’eau à la vidange sans repasser par le filtre.
• Fermé pour certaines opérations d’entretien, jamais en fonctionnement normal.

En pratique, je fais souvent un contre-lavage de 2 à 3 minutes, puis un rinçage bref, de l’ordre de 30 à 60 secondes, avant de revenir en filtration. Le manomètre devient alors votre meilleur repère: sa valeur de départ sert de base, et une hausse nette signale que le filtre se charge. Quand la pression grimpe, je ne cherche pas d’abord une panne mystérieuse; je commence par les évidences, c’est-à-dire panier de skimmer, préfiltre et état du média filtrant. Une installation réglée proprement m’amène ensuite naturellement à la liste des erreurs à éviter.

Les erreurs de montage qui coûtent le plus cher

Les défauts les plus pénalisants ne sont pas toujours spectaculaires. Ce sont souvent de petits choix de montage qui finissent par user la pompe, troubler l’eau ou rendre l’entretien pénible. Je les regroupe presque toujours de la même façon, parce qu’ils reviennent d’un chantier à l’autre avec une régularité frustrante.

• Diamètre trop petit: le débit s’étrangle, la pompe force et le bruit augmente.
• Trop de coudes serrés: chaque virage ajoute une perte de charge inutile.
• Absence de raccords démontables: au premier entretien, tout devient compliqué.
• Vanne 6 voies manipulée pompe en marche: c’est une erreur classique qui abîme rapidement l’intérieur de la vanne.
• Prise d’air sur l’aspiration: bulles dans le préfiltre, amorçage instable, circulation irrégulière.
• Traitement placé avant le filtre: le système s’encrasse et l’eau est moins bien traitée.
• Aucune ligne de rejet pour le lavage: on finit par improviser une évacuation peu propre et peu pratique.

Le signe d’alerte le plus simple, c’est souvent le même: eau qui reste trouble malgré des heures de filtration, refoulements faibles, bulles à la pompe ou pression qui varie trop. À ce stade, je ne cherche pas à sauver le montage avec des réglages sophistiqués; je reviens à la base, parce qu’un circuit mal dessiné ne devient jamais bon par magie. Quand ces erreurs sont évitées, il ne reste plus qu’un dernier contrôle très concret avant de considérer l’installation comme saine.

Le contrôle final que je fais avant de refermer le local technique

Avant de fermer le local, je fais toujours la même vérification finale. Je contrôle tous les raccords visibles, je relis le sens des vannes, je vérifie que la pompe amorce correctement et je laisse tourner l’ensemble assez longtemps pour repérer une microfuite ou une vibration anormale. Je m’assure aussi que les équipements de traitement sont bien accessibles, que rien n’empêche le démontage du préfiltre et que la zone autour du moteur reste suffisamment ventilée.

• Les joints sont propres et les unions accessibles.
• La pompe prend son amorce sans bruit suspect.
• Les refoulements sont réguliers et bien orientés.
• Le manomètre affiche une pression stable de référence.
• Le rejet de contre-lavage est bien raccordé et identifié.
• Les équipements de traitement sont placés après le filtre et, si besoin, sur by-pass.
• Les vannes sont repérées pour éviter toute erreur lors de l’entretien.

Si je devais résumer l’approche, je dirais qu’un bon montage de filtration ne cherche pas à impressionner: il cherche à rester lisible, étanche et facile à maintenir. C’est ce qui fait la vraie différence entre une piscine agréable à vivre et un local technique qu’on redoute d’ouvrir. Quand le circuit est clair dès le départ, l’eau suit naturellement.
