Un thermostat à trois bornes peut souvent piloter une chaudière raccordée par seulement deux conducteurs, mais il ne faut surtout pas choisir les fils au hasard. La réussite dépend du type de contact, de la tension présente et du schéma de la chaudière. Je vous montre ici comment identifier la bonne configuration, réaliser le branchement et repérer les cas où un simple raccordement est impossible.
Le raccordement dépend surtout du type de thermostat
- COM et NO servent généralement à commander le chauffage avec deux fils.
- La borne NC reste inutilisée dans une commande classique, mais elle doit être isolée.
- Un appareil utilisant L, N et une sortie commutée ne se branche pas directement sur deux fils de commande.
- Les couleurs ne suffisent pas pour identifier les conducteurs. Il faut suivre le schéma du fabricant.
- Avant toute intervention, coupez le courant et vérifiez l’absence de tension avec un appareil adapté.
Comprendre la différence entre un thermostat 3 fils et une installation 2 fils
Le nombre de bornes sur le thermostat ne correspond pas toujours au nombre de fils nécessaires. Un modèle à trois bornes possède souvent un contact inverseur composé de COM, NO et NC. COM est le point commun, NO signifie « normalement ouvert » et NC « normalement fermé ».
Pour une chaudière, la demande de chaleur se fait généralement en fermant un contact. Le raccordement utilise donc COM et NO, tandis que NC n’est pas utilisé. Dans ce cas, un câble existant à deux conducteurs suffit parfaitement, à condition que la chaudière accepte bien un contact sec, c’est-à-dire un contact qui ne fournit pas lui-même de tension.
| Type de thermostat | Compatibilité avec deux fils | Principe |
|---|---|---|
| COM, NO, NC | Oui, dans la plupart des cas | Utiliser COM et NO pour appeler le chauffage |
| L, N, sortie chauffage | Généralement non | Deux fils ne permettent pas toujours d’alimenter le thermostat et de commander la chaudière |
| Thermostat fil pilote | Non automatiquement | Le fil pilote transmet des ordres spécifiques aux radiateurs électriques |
| Thermostat avec bus ou eBUS | Non | La communication numérique exige une interface compatible |
Mon premier réflexe consiste donc à regarder les inscriptions près des bornes, pas la couleur des fils. Deux appareils équipés de trois bornes peuvent avoir des fonctions complètement différentes, et c’est précisément là que les erreurs de branchement commencent.
Vérifier la compatibilité avant de toucher aux fils
Commencez par relever la référence exacte du thermostat et celle de la chaudière. Recherchez dans les notices les termes TA, RT, thermostat d’ambiance, contact sec ou dry contact. Ces bornes correspondent souvent à l’entrée de commande de la chaudière, mais leur désignation varie selon les marques.
Sur une chaudière compatible, l’entrée thermostat est fréquemment livrée avec un pont électrique. Ce petit cavalier simule une demande permanente de chauffage. Il ne faut le retirer que si la notice prévoit son remplacement par un thermostat, car certaines installations utilisent une autre logique de commande.
Les contrôles indispensables
- Couper le disjoncteur de la chaudière et, si nécessaire, celui du circuit du thermostat.
- Vérifier l’absence de tension avec un multimètre ou un vérificateur adapté, idéalement avant et après la coupure.
- Photographier l’ancien raccordement avant de débrancher quoi que ce soit.
- Identifier les deux conducteurs qui vont réellement jusqu’à la chaudière.
- Contrôler que l’entrée de la chaudière n’est pas une liaison bus ou une sortie alimentée.
Ne vous fiez pas aveuglément au bleu pour le neutre ou au rouge pour la phase, surtout dans une installation ancienne. La fonction du conducteur prime sur sa couleur. Si vous mesurez du 230 V sur les fils destinés à l’entrée thermostat, arrêtez-vous et reprenez le schéma de câblage avant toute connexion.
Raccorder le thermostat sur les deux fils de commande
Cette méthode concerne uniquement un thermostat trois bornes doté d’un relais inverseur et une chaudière équipée d’une entrée thermostat compatible. Le thermostat n’a alors pas besoin d’être alimenté par ces deux fils, car ils servent simplement à ouvrir ou fermer le circuit de commande.
- Coupez l’alimentation électrique et contrôlez l’absence de tension.
- Repérez les bornes COM, NO et NC sur le thermostat.
- Branchez le premier conducteur de commande sur COM.
- Branchez le second conducteur sur NO.
- Laissez NC vide et protégez la borne ou le conducteur inutilisé selon les instructions du fabricant.
- À la chaudière, raccordez ces deux conducteurs sur les bornes prévues pour le thermostat d’ambiance.
- Retirez le pont d’origine uniquement lorsque la notice le demande.
Le choix de NO est habituel, car le contact se ferme lorsque la température ambiante descend sous la consigne. Toutefois, certains appareils fonctionnent avec une logique inversée ou un contact spécifique. Le schéma imprimé sur le thermostat reste la référence, même si un branchement semble évident.
Ne raccordez jamais les deux fils de commande sur L et N pour « tester ». Une entrée thermostat attend souvent un contact libre de potentiel, et lui appliquer le secteur peut endommager la carte électronique de la chaudière. Le coût d’une carte remplacée dépasse largement celui d’un contrôle réalisé par un professionnel.
Les situations où deux fils ne suffisent pas

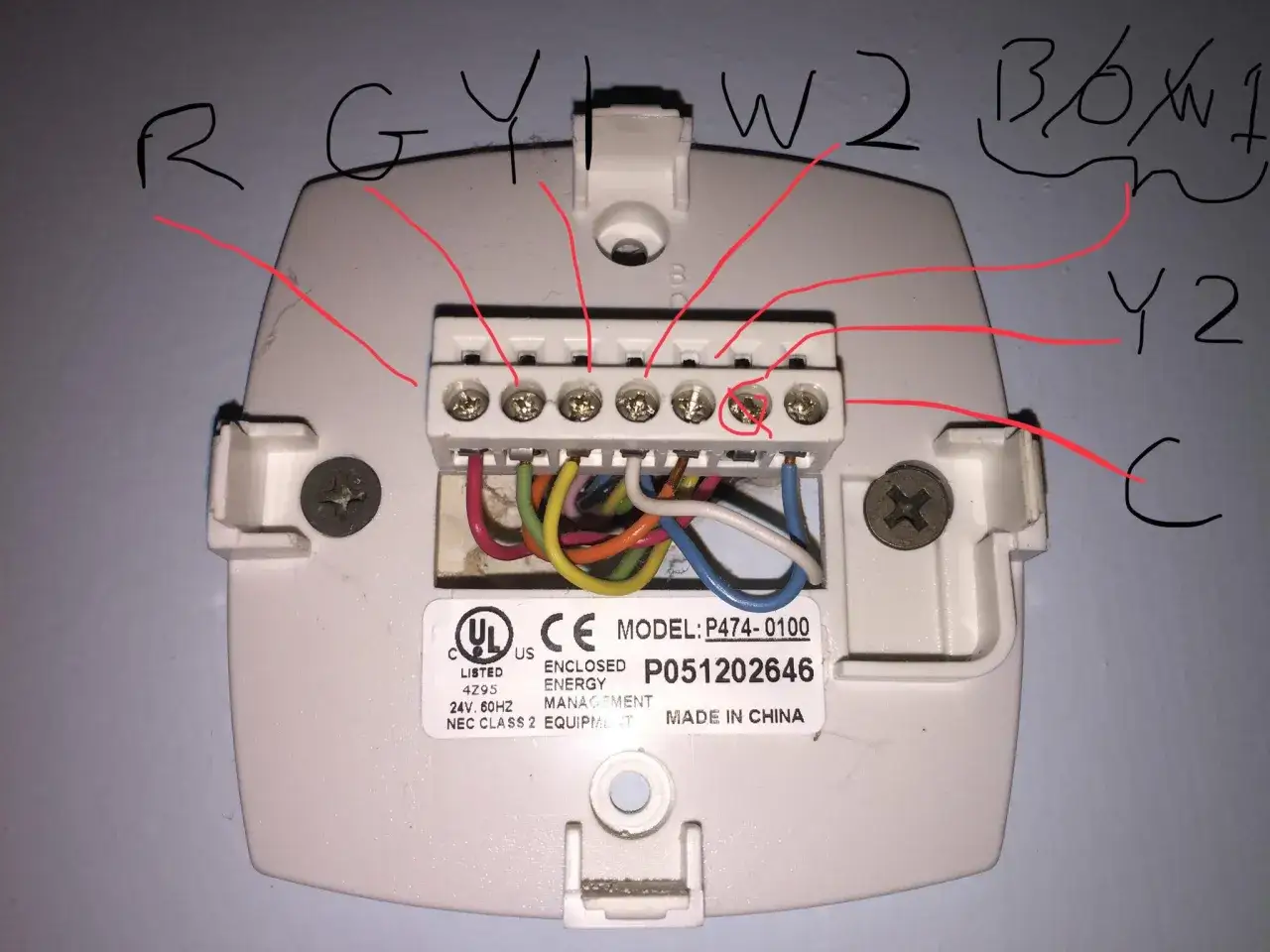

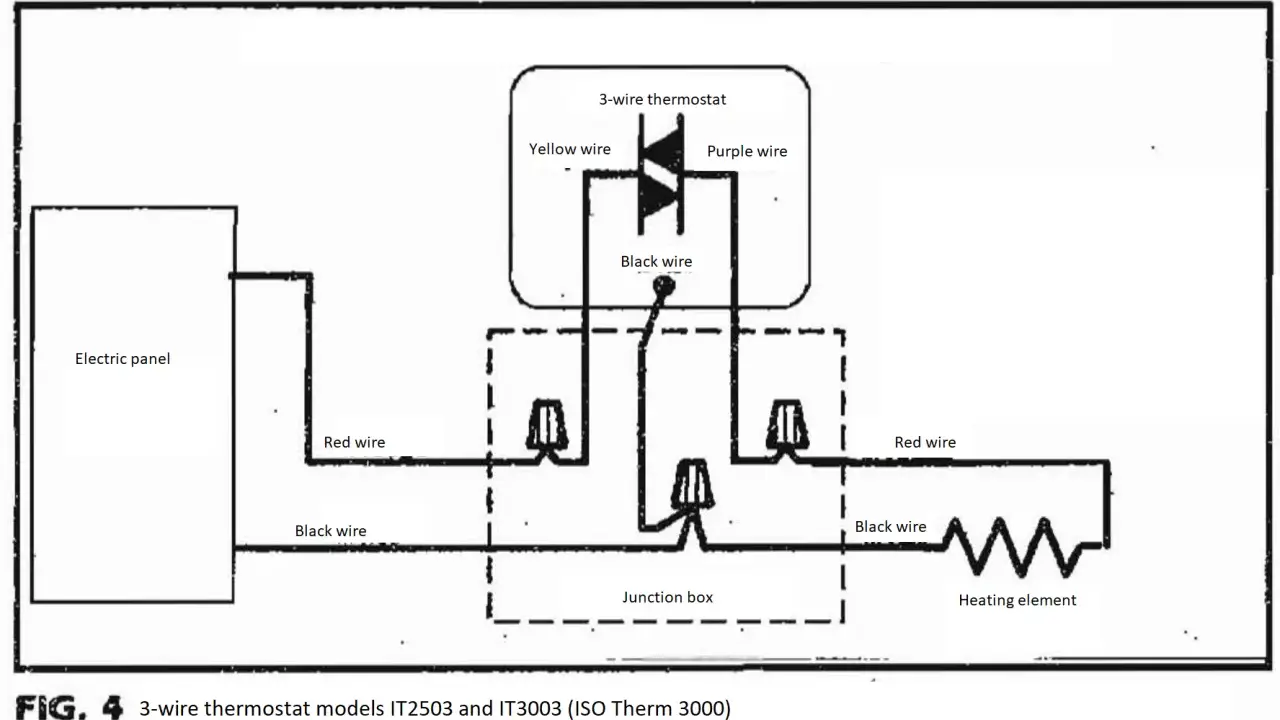

Un thermostat à trois fils peut aussi utiliser deux conducteurs pour son alimentation et un troisième pour envoyer une phase commutée. On trouve alors des repères comme L, N et OUT, ou parfois « phase », « neutre » et « retour chauffage ». Ce montage n’est pas équivalent à un contact COM-NO.
Avec seulement deux conducteurs dans le mur, vous ne pouvez généralement pas alimenter en permanence le thermostat tout en conservant une sortie séparée vers la chaudière. Les solutions sont alors limitées à trois options pratiques.
- Choisir un thermostat à piles compatible avec une commande par contact sec.
- Faire passer un câble comportant le nombre de conducteurs requis, avec une installation conforme.
- Installer un récepteur ou un relais à proximité de la chaudière et placer un thermostat sans fil dans la pièce.
Le cas du chauffage électrique demande une vigilance supplémentaire. Un fil pilote ne se comporte pas comme un simple retour de chaudière et transmet des ordres tels que confort, éco ou hors gel. Il ne faut pas le relier directement à COM ou NO sans vérifier la compatibilité du système.
Enfin, les chaudières équipées d’un bus numérique, d’eBUS ou d’un protocole propriétaire ne se commandent pas nécessairement par un contact tout ou rien. Dans ce cas, un thermostat classique peut fonctionner seulement en mode dégradé, ou pas du tout.
Tester le fonctionnement sans créer de panne
Une fois le câblage terminé, remettez le courant et réglez la consigne du thermostat à une température nettement supérieure à celle de la pièce. La chaudière doit recevoir une demande de chauffe après un éventuel délai de quelques secondes ou minutes prévu par le thermostat.
Abaissez ensuite la consigne sous la température ambiante. Le brûleur ou le circulateur doit s’arrêter selon la stratégie de la chaudière. Observez le système pendant un cycle complet de démarrage et d’arrêt, car un branchement incorrect peut sembler fonctionner avant de provoquer une chauffe permanente.
Lire aussi : Faut-il fermer les radiateurs en été ? La bonne méthode.
Les erreurs que je vois le plus souvent
- Utiliser NC au lieu de NO, ce qui peut maintenir la chaudière dans un état inattendu.
- Confondre une borne de contact sec avec une borne d’alimentation 230 V.
- Conserver le pont de la chaudière alors qu’il doit être retiré.
- Brancher les trois bornes du thermostat sur seulement deux fils en reliant COM, NO et NC ensemble.
- Se baser sur les couleurs sans vérifier la continuité et le schéma.
Si la chaudière démarre sans arrêt, si le thermostat reste allumé malgré le disjoncteur coupé ou si vous ne parvenez pas à identifier la tension, coupez immédiatement l’alimentation. Un électricien ou un chauffagiste pourra contrôler le circuit, surtout lorsque le câblage mélange commande basse tension et secteur.
Le bon choix pour une installation ancienne
Pour une installation à deux fils, je privilégie un thermostat clairement annoncé comme compatible avec une entrée contact sec. C’est le critère le plus important, bien avant les fonctions connectées ou l’écran tactile. Un modèle simple à piles est souvent plus sûr et plus rapide à installer qu’un thermostat nécessitant un neutre absent du mur.
La règle est finalement simple. Si les trois bornes sont COM, NO et NC, deux fils peuvent suffire en utilisant COM et NO. Si les bornes sont L, N et sortie, il faut une alimentation adaptée ou une autre architecture. Dans le doute, ne forcez jamais le raccordement, car identifier la fonction de chaque borne évite bien plus de problèmes qu’un branchement réalisé trop vite.
