Une mauvaise connexion peut faire tourner l’extracteur en permanence, empêcher la détection d’humidité ou supprimer la temporisation après la douche. Je détaille ici le raccordement d’un extracteur d’air hygroréglable, le rôle des bornes L, N et SL, les précautions en salle de bains ainsi que les vérifications à effectuer avant la remise sous tension.
Le bon raccordement dépend surtout du nombre de bornes
- Deux bornes signifient généralement un raccordement direct entre la phase et le neutre.
- Trois bornes correspondent souvent à une phase permanente, un neutre et une phase commandée.
- La borne SL, LT ou T reçoit le signal provenant de l’interrupteur.
- La notice du fabricant reste prioritaire, car les repères changent selon les modèles.
- Dans une salle de bains, l’emplacement, l’indice IP et la protection différentielle doivent être vérifiés.
Comprendre le fonctionnement d’un extracteur hygroréglable
Un extracteur hygroréglable mesure l’humidité relative de l’air et augmente son débit lorsque le seuil réglé est dépassé. Il peut ainsi se déclencher après une douche sans dépendre entièrement de l’interrupteur d’éclairage.
Je distingue toujours deux familles avant de toucher aux fils. Le modèle hygro simple fonctionne souvent avec une alimentation permanente en 230 V, tandis que la version hygro avec temporisation ou marche forcée demande fréquemment une troisième connexion.
Le modèle à deux bornes
Sur un appareil portant uniquement les repères L et N, le fil bleu va sur N et la phase va sur L. L’électronique interne détecte alors l’humidité et commande seule le moteur, selon le réglage prévu par le fabricant.
Ce montage est adapté lorsque l’on veut une ventilation automatique indépendante de la lumière. En revanche, il ne permet pas forcément de déclencher une grande vitesse à l’allumage ni de commander l’appareil depuis un interrupteur.
Le modèle à trois bornes
Les bornes sont généralement identifiées ainsi, même si la notice peut employer d’autres lettres.
| Borne | Rôle | Fil habituel |
|---|---|---|
| N | Neutre permanent | Bleu |
| L | Phase permanente | Marron, noir ou rouge |
| SL, LT ou T | Phase commandée par l’interrupteur | Couleur autre que le bleu et le vert-jaune |
La phase permanente permet à l’appareil de rester alimenté lorsque la lumière est éteinte. La phase commandée sert de signal de démarrage, puis la temporisation ou la fonction hygro prend le relais.
Préparer le raccordement sans créer de risque
Je commence par couper le disjoncteur concerné, puis je vérifie l’absence de tension avec un appareil adapté. Couper uniquement l’interrupteur mural ne suffit pas, car une phase permanente peut rester présente dans la boîte ou dans l’extracteur.
Le matériel nécessaire reste limité, mais il doit être correct. Prévoyez un tournevis isolé, un vérificateur d’absence de tension, une pince à dénuder, des connecteurs adaptés et un câble conforme à la notice, souvent en 1,5 mm² pour une installation fixe.
- Identifiez le disjoncteur et le circuit concernés.
- Repérez les conducteurs avant de les débrancher.
- Ne vous fiez pas uniquement aux couleurs d’une installation ancienne.
- Conservez le conducteur de terre et raccordez-le seulement si l’appareil le prévoit.
- Contrôlez l’indice de protection et l’emplacement autorisé dans la salle d’eau.
Beaucoup d’aérateurs sont de classe II et ne possèdent donc pas de borne de terre. Cela ne signifie pas qu’il faut supprimer le conducteur vert-jaune. Il doit rester correctement isolé et protégé dans le boîtier.
Réaliser le branchement d’un extracteur d’air hygroréglable
Raccordement avec alimentation permanente
Pour un appareil à deux bornes, raccordez le neutre provenant de la boîte de dérivation sur N, puis la phase permanente sur L. L’extracteur reçoit ainsi une alimentation continue et régule son fonctionnement grâce à son capteur d’humidité.
Ce choix convient bien à une petite salle de bains ou à des toilettes où l’on cherche une extraction automatique. Je le préfère lorsque la ventilation doit rester disponible même lorsque personne ne pense à actionner un interrupteur.
Raccordement avec phase commandée et temporisation
Pour un modèle à trois bornes, le neutre va sur N, la phase permanente sur L et le retour de l’interrupteur sur SL, LT ou T. Le signal commandé démarre l’extracteur et peut lancer la temporisation après l’extinction de la lumière.

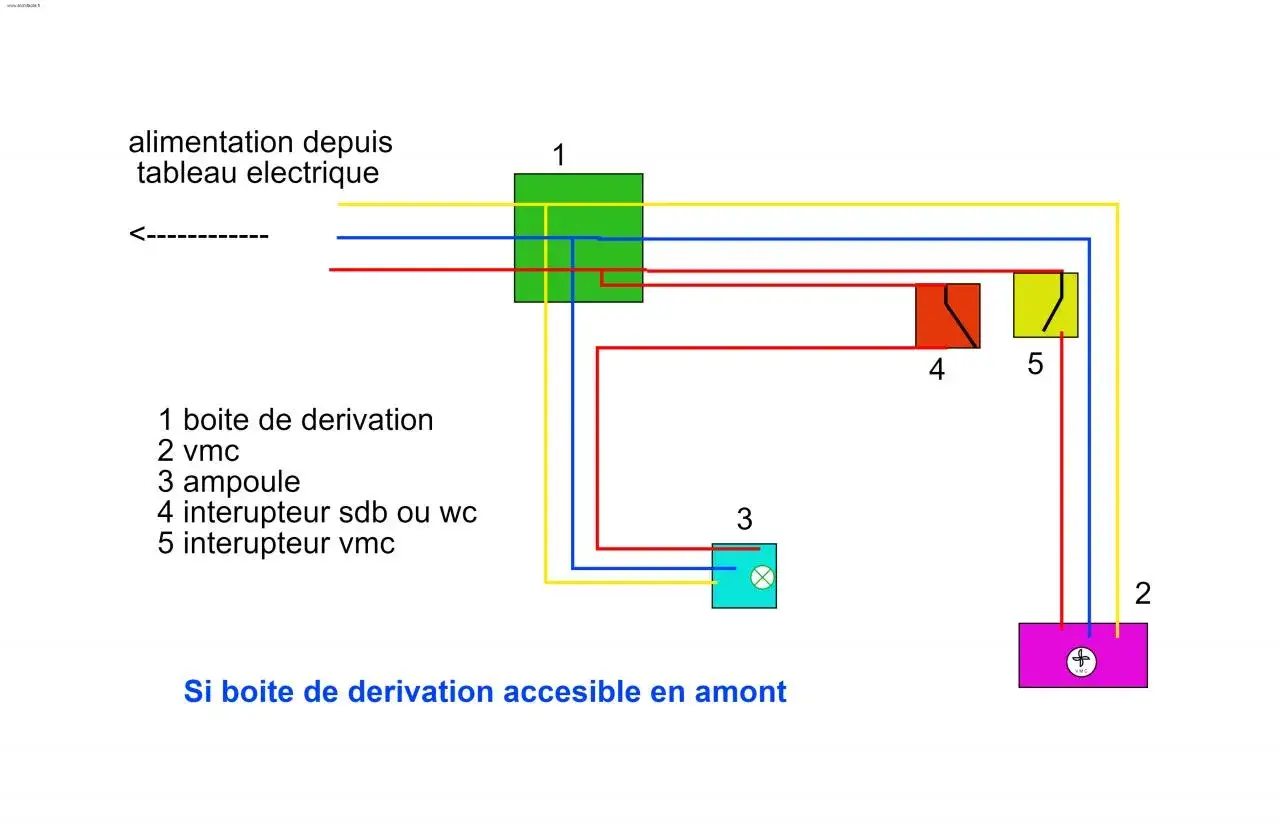

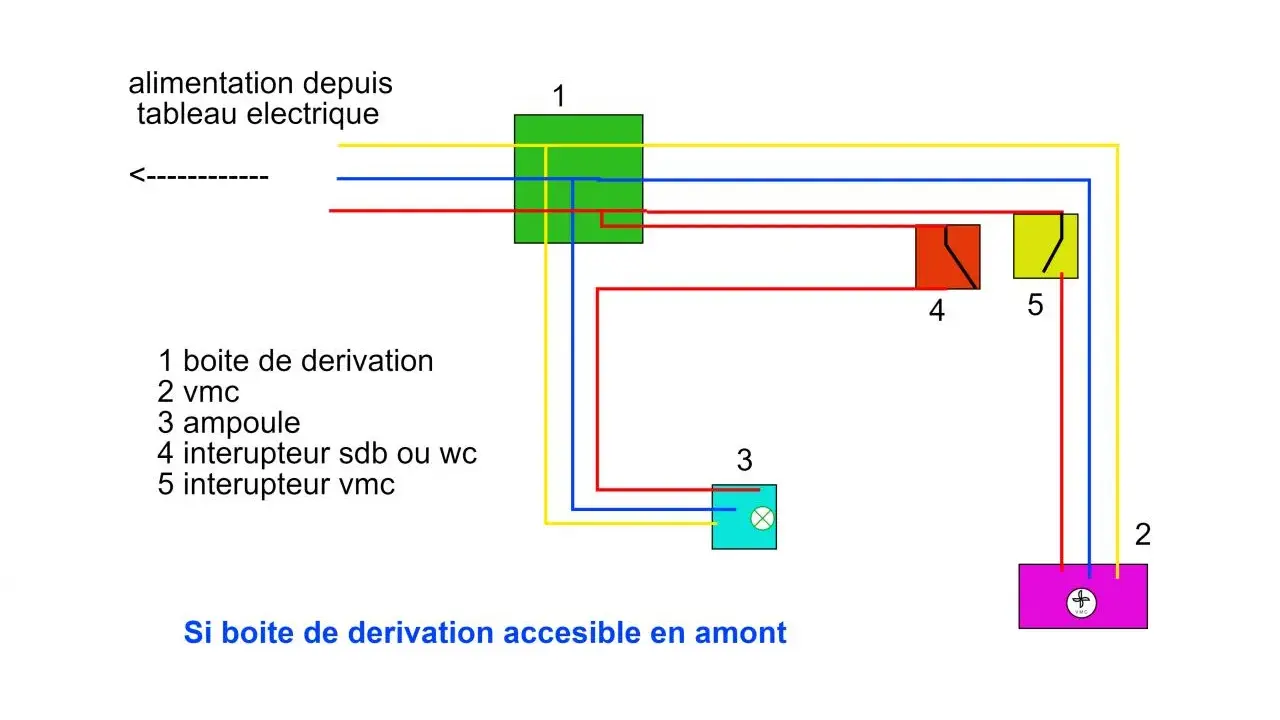

Le schéma de principe est donc le suivant :
- N reçoit le neutre permanent.
- L reçoit la phase permanente.
- SL, LT ou T reçoit la phase qui revient de l’interrupteur.
Avec seulement deux fils disponibles, cette fonction ne peut pas être reproduite correctement. Il faut alors tirer un conducteur supplémentaire depuis la boîte de dérivation ou modifier le câblage, ce qui justifie souvent l’intervention d’un électricien.
Lire aussi : Local technique piscine maçonné - Le guide complet
Ne pas confondre hygro et VMC hygroréglable
Un extracteur mural ponctuel n’est pas une VMC hygroréglable complète. Une VMC possède un caisson, des gaines et des bouches conçues pour assurer une circulation d’air dans tout le logement. Son raccordement électrique suit un schéma spécifique au caisson.
Je déconseille donc de brancher un petit extracteur sur une gaine collective ou de remplacer une bouche hygroréglable par un moteur sans vérifier la conception du réseau. L’arrêté du 24 mars 1982 prévoit une circulation de l’air depuis les pièces principales vers les pièces de service, avec une évacuation correcte vers l’extérieur.
Respecter les contraintes d’une salle de bains
Le raccordement électrique ne suffit pas à garantir une installation sûre. L’extracteur doit être compatible avec son emplacement, notamment par son indice de protection contre l’humidité et sa position par rapport aux volumes de la salle d’eau.
La NF C 15-100 impose des règles particulières dans les pièces contenant une baignoire ou une douche. Selon la configuration, un appareil 230 V peut être interdit dans certains volumes. Il faut donc vérifier les distances, l’IP indiqué sur l’appareil et la présence d’une protection différentielle de 30 mA sur le circuit concerné.
Le conduit mérite la même attention que les fils. Une gaine trop longue, écrasée ou mal raccordée réduit fortement le débit et augmente le bruit. Pour une évacuation efficace, je vérifie toujours que l’air est rejeté à l’extérieur et qu’aucun clapet, coude ou réducteur ne bloque inutilement le passage.
Une entrée d’air doit aussi permettre le renouvellement de l’air dans le logement. Si la porte est parfaitement étanche et qu’aucun passage d’air n’existe sous celle-ci, l’extracteur travaillera contre une dépression et son débit réel chutera.
Tester et régler l’appareil après la mise sous tension
Après avoir refermé le capot et vérifié le serrage des bornes, remettez le courant. Je teste d’abord le fonctionnement manuel, puis la réaction à l’humidité en laissant la vapeur d’une douche atteindre progressivement le capteur, sans projeter d’eau sur l’appareil.
Le seuil hygro est souvent réglable dans une plage voisine de 60 à 80 % d’humidité relative, mais cette valeur dépend du modèle. Un seuil trop bas provoque des démarrages fréquents, alors qu’un seuil trop haut laisse apparaître condensation et moisissures avant le déclenchement.
Pour une salle de bains familiale, un réglage intermédiaire constitue généralement un bon point de départ. J’observe ensuite le comportement pendant quelques jours, car la température, la saison et la qualité de l’aération naturelle influencent directement la mesure du capteur.
| Symptôme | Cause possible | Contrôle à effectuer |
|---|---|---|
| L’extracteur ne démarre jamais | Phase absente ou seuil hygro trop élevé | Vérifier L, N et le réglage du capteur |
| Il tourne en permanence | Seuil trop bas, humidité persistante ou mauvaise ventilation | Contrôler le débit, le conduit et le réglage |
| La temporisation ne fonctionne pas | Phase permanente ou entrée SL manquante | Comparer le câblage avec la notice |
| Le moteur est très bruyant | Gaine obstruée, vibration ou clapet bloqué | Inspecter la fixation et le réseau d’évacuation |
Les erreurs de branchement qui reviennent le plus souvent
La première erreur consiste à connecter un modèle temporisé uniquement sur la phase commandée et le neutre. L’appareil fonctionne alors avec la lumière, mais il perd son alimentation dès l’extinction et ne peut plus assurer correctement la temporisation.
La deuxième erreur est de relier la borne SL directement à la phase permanente sans suivre le schéma. Le signal de commande reste alors actif en continu et l’extracteur peut tourner sans arrêt.
Je vois aussi régulièrement des conducteurs identifiés uniquement par leur couleur. Dans une installation ancienne ou modifiée, le bleu et le vert-jaune peuvent avoir été utilisés de façon incorrecte. La mesure et le repérage sont donc plus fiables que la couleur supposée du fil.
Enfin, un extracteur trop puissant ou mal dimensionné n’est pas automatiquement plus efficace. Un débit excessif peut créer des entrées d’air parasites, augmenter le bruit et perturber un appareil à combustion. Le débit doit rester cohérent avec le volume de la pièce et le réseau d’évacuation.
Quand confier le raccordement à un professionnel
Faites intervenir un électricien si le circuit est ancien, si vous ne trouvez pas de neutre, si plusieurs circuits se mélangent ou si l’appareil doit être installé dans une zone sensible de la salle de bains. La présence d’un tableau électrique non identifié est déjà une bonne raison de ne pas improviser.
La prudence s’impose également avec une VMC collective, un conduit partagé ou un logement équipé d’une chaudière et d’un foyer à tirage naturel. Une extraction mal conçue peut provoquer une dépression dangereuse ou inverser un tirage.
Le coût d’un simple raccordement reste généralement inférieur à celui d’une réparation après échauffement d’une borne, déclenchements répétés ou dégâts liés à la condensation. Dans ce type d’installation, quelques minutes de diagnostic évitent souvent une erreur difficile à corriger.
Le détail qui fait durer une ventilation hygroréglable
Un bon branchement associe une alimentation conforme, un réglage adapté et un conduit réellement dégagé. Avant de remettre la façade, vérifiez les repères du bornier, la présence éventuelle de la phase permanente, la protection électrique et la bonne évacuation de l’air.
Nettoyez la grille et le capteur tous les 6 à 12 mois, selon l’encrassement de la pièce. Un appareil propre mesure mieux l’humidité, consomme moins inutilement et conserve un débit plus stable, ce qui est souvent plus important que de choisir le modèle le plus puissant.
