Une pompe à chaleur air-air peut chauffer en hiver, rafraîchir en été et moduler sa puissance, mais son fonctionnement reste difficile à visualiser sans schéma. Je détaille ici le circuit frigorifique, le rôle de chaque composant, les différences entre monosplit, multisplit et gainable, ainsi que les points à vérifier pour une installation efficace en France.
Le fonctionnement devient simple quand on suit le trajet de la chaleur
- Deux unités échangent les calories entre l’extérieur et le logement.
- Le fluide frigorigène passe par quatre étapes : évaporation, compression, condensation et détente.
- La vanne d’inversion permet de passer du chauffage au rafraîchissement.
- Une PAC air-air ne remplace pas une VMC, car elle ne renouvelle pas l’air du logement.
- Un projet courant coûte environ 3 000 à 8 000 € posé, selon le nombre de pièces et la complexité du chantier.
Lire le schéma d’une pompe à chaleur air-air sans se perdre dans la technique
Le principe est celui d’un transfert de chaleur. La machine ne fabrique pas directement de la chaleur comme un radiateur électrique. Elle utilise un compresseur et un fluide frigorigène pour déplacer les calories d’un milieu vers un autre.
| Élément | Rôle dans l’installation |
|---|---|
| Unité extérieure | Elle échange de la chaleur avec l’air extérieur et abrite généralement le compresseur. |
| Unité intérieure | Elle diffuse l’air chaud ou froid dans la pièce grâce à un ventilateur. |
| Liaison frigorifique | Elle transporte le fluide frigorigène entre les deux unités. |
| Compresseur | Il augmente la pression et la température du fluide sous forme gazeuse. |
| Détendeur | Il réduit la pression du fluide afin de faire baisser sa température. |
| Vanne quatre voies | Elle inverse le sens du cycle pour passer du chaud au froid. |
Sur un schéma de principe, on voit donc une boucle fermée entre les deux unités. Le fluide circule dans les tuyaux, tandis que l’air est brassé par les ventilateurs. L’air du logement et le fluide frigorigène ne se mélangent jamais : ils échangent uniquement leur énergie à travers les échangeurs.
En chauffage, l’unité extérieure prélève les calories présentes dans l’air, même lorsque la température est basse. L’unité intérieure les restitue ensuite dans la pièce. En climatisation, le fonctionnement s’inverse et la chaleur intérieure est rejetée dehors.

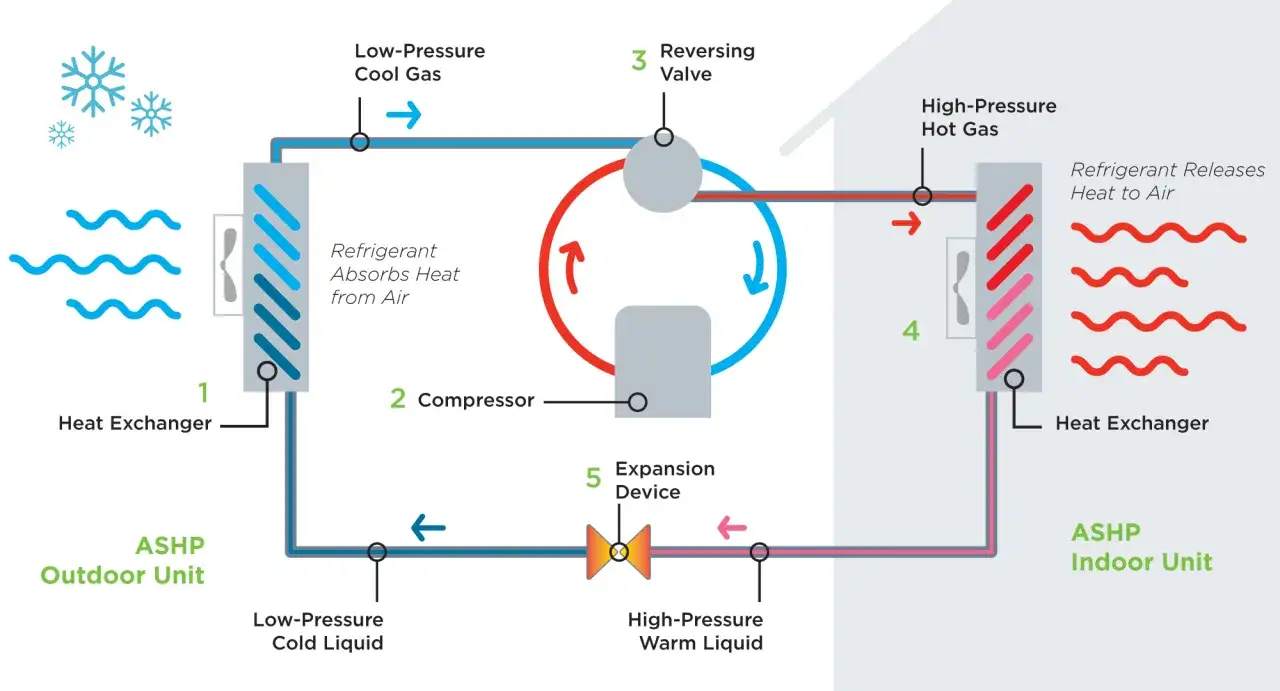

Les quatre étapes du cycle thermodynamique
Pour comprendre le fonctionnement, il suffit de suivre le fluide dans l’ordre. Les noms peuvent sembler techniques, mais chacun correspond à une action très concrète sur sa pression, sa température ou son état physique.
1. L’évaporation capte les calories
Dans l’échangeur qui joue le rôle d’évaporateur, le fluide frigorigène est plus froid que l’air qui l’entoure. Il absorbe donc la chaleur disponible et passe progressivement de l’état liquide à l’état gazeux. C’est cette différence de température qui permet de récupérer les calories.
En mode chauffage, cette étape se déroule dans l’unité extérieure. En mode rafraîchissement, la vanne d’inversion modifie le circuit et l’évaporateur se trouve du côté intérieur, où il capte la chaleur de la pièce.
2. La compression augmente la température
Le gaz basse pression arrive au compresseur. Celui-ci le comprime fortement, ce qui augmente sa pression et sa température. Le fluide devient alors un gaz chaud à haute pression, capable de transmettre sa chaleur à un air moins chaud que lui.
Le compresseur est l’un des composants les plus sollicités et représente une part importante de la consommation électrique. C’est pourquoi une régulation Inverter, qui adapte continuellement sa vitesse, apporte généralement plus de confort et évite les démarrages répétitifs.
3. La condensation restitue la chaleur
Le gaz chaud traverse ensuite le second échangeur, appelé condenseur. En chauffage, il se trouve dans l’unité intérieure. Il cède sa chaleur à l’air de la pièce, puis se condense pour redevenir liquide.
L’air soufflé n’est pas chauffé par une résistance électrique. Il reçoit l’énergie transportée par le fluide. Dans de bonnes conditions, 1 kWh d’électricité peut permettre de fournir environ 3 à 5 kWh de chaleur, mais ce résultat dépend de la température extérieure, du réglage et de la qualité de l’installation.
4. La détente prépare un nouveau cycle
Le liquide haute pression passe dans le détendeur. Sa pression chute, sa température diminue et il redevient prêt à absorber de la chaleur dans l’échangeur suivant. Le cycle recommence ensuite sans interruption tant que la demande de chauffage ou de froid existe.
Un COP de 4 signifie par exemple que la machine fournit 4 kWh de chaleur pour 1 kWh électrique consommé dans les conditions de mesure. Ce chiffre n’est pas une promesse constante : les performances réelles baissent lorsque l’écart entre la température extérieure et la température souhaitée devient important.
Ce qui change entre chauffage, climatisation et ventilation
Une PAC air-air réversible agit comme une climatisation capable de fonctionner dans les deux sens. En chauffage, elle prend la chaleur dehors pour la diffuser dedans. En été, elle retire la chaleur du logement et la rejette vers l’extérieur.
| Mode | Échangeur intérieur | Résultat dans le logement |
|---|---|---|
| Chauffage | Condenseur | L’air intérieur reçoit la chaleur du fluide. |
| Rafraîchissement | Évaporateur | L’air intérieur perd sa chaleur et peut être déshumidifié. |
| Ventilation seule | Aucun cycle frigorifique actif | L’air est brassé, mais il n’est pas renouvelé. |
La confusion avec la VMC est fréquente. Une unité intérieure aspire et rejette principalement le même air dans la pièce. Elle peut filtrer une partie des poussières et réduire l’humidité en mode froid, mais elle ne fait pas entrer suffisamment d’air neuf pour remplacer une ventilation mécanique contrôlée.
Je recommande donc de conserver une VMC fonctionnelle, surtout dans les pièces humides. Une PAC bien réglée avec une ventilation insuffisante peut donner une impression de confort tout en laissant s’accumuler l’humidité, les odeurs et les polluants intérieurs.
Monosplit, multisplit ou gainable quel montage choisir
Le schéma général reste le même, mais le nombre d’unités intérieures change. Le choix dépend surtout du nombre de pièces à traiter, de la possibilité de faire passer les liaisons et du niveau de pilotage attendu.
| Configuration | Usage adapté | Avantage principal | Limite à prévoir |
|---|---|---|---|
| Monosplit | Une pièce ou un espace ouvert | Installation simple et coût maîtrisé | Les pièces éloignées restent peu ou pas chauffées. |
| Multisplit | Plusieurs pièces | Une unité extérieure pour plusieurs splits | Le dimensionnement et la pose des liaisons sont plus délicats. |
| Gainable | Maison avec combles ou faux plafond | Diffusion discrète par des bouches | Travaux plus importants et réglage des zones à soigner. |
Pour un salon de 25 à 35 m² correctement isolé, une puissance autour de 2,5 à 3,5 kW peut constituer un ordre de grandeur, mais elle ne remplace jamais une étude. L’orientation, la hauteur sous plafond, les vitrages, l’isolation et le climat local peuvent modifier fortement le besoin.
Un multisplit n’est pas automatiquement meilleur qu’un monosplit. Dans une maison où les chambres sont rarement chauffées en même temps que le séjour, plusieurs appareils indépendants peuvent parfois offrir une régulation plus souple. À l’inverse, le gainable devient intéressant lorsque l’esthétique et l’homogénéité de diffusion passent avant la simplicité du chantier.
Installation rendement entretien et budget à prévoir
Le rendement dépend d’abord du bon dimensionnement. Une machine trop puissante atteint rapidement sa consigne puis redémarre souvent, tandis qu’un appareil sous-dimensionné fonctionne longtemps à haut régime. Le calcul des déperditions reste plus fiable qu’une règle basée uniquement sur la surface.
Les points techniques à contrôler sur le chantier
- Choisir un emplacement dégagé pour l’unité extérieure, sans recycler l’air déjà rejeté.
- Prévoir une évacuation correcte des condensats de l’unité intérieure.
- Limiter la longueur et le nombre de coudes des liaisons frigorifiques.
- Protéger les tuyaux avec une isolation continue et résistante aux intempéries.
- Vérifier le niveau sonore, notamment près des chambres ou des voisins.
- Faire réaliser la mise en service du circuit frigorifique par un professionnel habilité.
Pour une installation complète en France, les ordres de grandeur observés sont d’environ 3 000 à 6 000 € pour un monosplit et souvent 5 000 à 10 000 € pour un multisplit. Ces montants restent indicatifs, car une façade difficile d’accès, une grande longueur de tuyauterie ou l’utilisation d’une nacelle peuvent modifier sensiblement le devis.
Le rendement saisonnier se lit avec les indicateurs SCOP pour le chauffage et SEER pour le rafraîchissement. Je conseille de comparer ces valeurs plutôt que de retenir uniquement le COP maximal affiché dans une condition de laboratoire.
Lire aussi : Débitmètre - Le guide pour bien choisir son modèle
Entretien et fluides frigorigènes
L’utilisateur peut nettoyer les filtres, dégager l’unité extérieure et surveiller l’écoulement des condensats. Un filtre encrassé réduit le débit d’air, augmente le bruit et peut faire grimper la consommation.
En France, l’entretien des systèmes thermodynamiques de 4 à 70 kW suit un cadre réglementaire spécifique. La manipulation du fluide, la recherche de fuite et la mise en service doivent être confiées à un opérateur attesté. La périodicité des contrôles d’étanchéité dépend notamment de la nature et de la quantité de fluide présente dans l’équipement.
Un dégagement de gaz, une baisse nette de puissance ou du givre qui revient régulièrement ne sont pas des signes à ignorer. Ajouter du fluide sans rechercher la cause de la fuite ne constitue pas une réparation durable et peut aggraver l’impact environnemental de l’installation.
Le détail du schéma qui évite les mauvaises décisions
Pour analyser un devis ou une installation existante, je commence par suivre trois circuits distincts. Le premier est le circuit frigorifique, le deuxième est le déplacement d’air dans les unités, et le troisième est l’alimentation électrique avec sa régulation.
- Le circuit frigorifique doit rester étanche et correctement isolé.
- Le flux d’air doit être suffisamment libre côté intérieur comme côté extérieur.
- La régulation doit adapter la puissance plutôt que multiplier les arrêts et redémarrages.
- La ventilation du logement doit rester indépendante du fonctionnement de la PAC.
Un schéma clair permet donc de comprendre bien plus que le simple trajet du fluide. Il aide à repérer une unité extérieure mal placée, une pièce oubliée dans un multisplit, une évacuation de condensats improvisée ou une confusion entre chauffage de l’air et renouvellement d’air. Une pompe à chaleur air-air efficace est d’abord une installation bien dimensionnée, bien posée et correctement entretenue.
