Branchement piscine - Évitez les erreurs et optimisez votre filtration

Un branchement piscine bien conçu fait toute la différence entre un bassin simple à vivre et une installation qui perd du débit, fait du bruit ou fatigue la pompe inutilement. Ici, je passe en revue l’ordre des raccordements, le choix des diamètres, la logique du local technique, la sécurité électrique et les erreurs que je vois le plus souvent sur le terrain.

Ce que doit garantir un bon raccordement hydraulique

Je regarde toujours un réseau de piscine comme une chaîne continue: l’eau quitte le bassin, passe par l’aspiration, traverse la pompe et le filtre, puis revient proprement vers les buses de refoulement. Si cette chaîne est équilibrée, le bassin filtre mieux, la pompe force moins et l’entretien devient plus simple.

Les pièces à sceller qui structurent le réseau

Le point de départ, ce sont les pièces à sceller: skimmers, bonde de fond, prise balai et buses de refoulement. Les skimmers récupèrent l’eau de surface, la bonde de fond aide à homogénéiser le volume d’eau, et les buses renvoient l’eau traitée dans le bassin. Une prise balai bien placée reste utile pour l’entretien manuel ou certains robots hydrauliques.

Le local technique comme centre nerveux

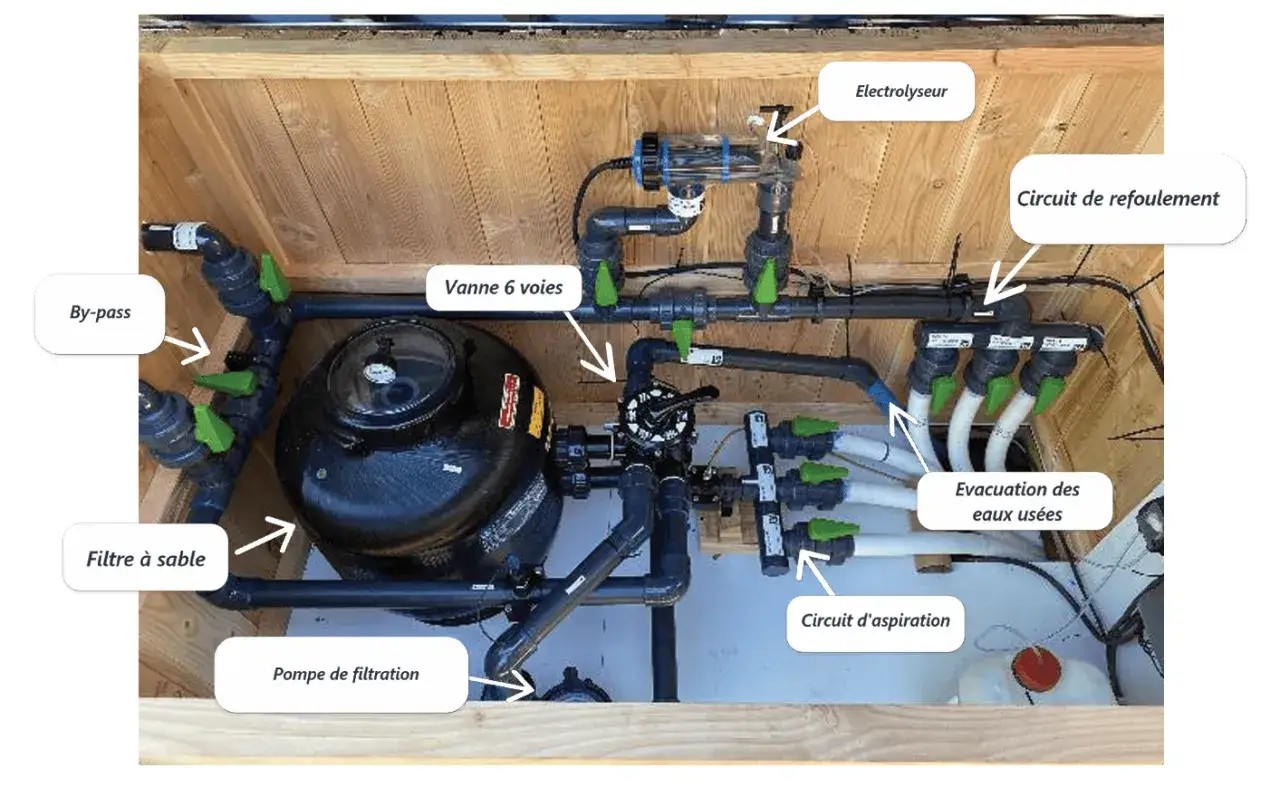

Dans le local technique, je veux retrouver une organisation claire: aspiration, pompe, filtre, traitement, retour bassin. Plus le local est proche et accessible, plus l’installation est facile à maintenir. À l’inverse, un local trop éloigné allonge les tuyaux, augmente les pertes de charge et oblige parfois à surdimensionner la pompe pour compenser.

Une fois cette logique posée, on peut regarder le chemin réel de l’eau, parce que c’est là que se jouent les performances quotidiennes du bassin.

Le trajet de l’eau du bassin au local technique

Le schéma le plus sain reste très simple: aspiration dans le bassin, filtration, traitement, retour au bassin. Dès qu’on inverse l’ordre ou qu’on multiplie les dérivations, on complique la maintenance et on fragilise le rendement.

1. L’eau est aspirée par les skimmers et, selon le cas, par la bonde de fond ou la prise balai.
2. Elle arrive à la pompe, qui crée l’aspiration et met l’eau en mouvement.
3. La pompe envoie l’eau vers le filtre, où les impuretés sont retenues.
4. Après le filtre viennent les équipements de traitement ou de confort: chauffage, électrolyseur, régulation pH, UV, domotique.
5. L’eau repart enfin vers les buses de refoulement.

Sur un filtre à sable, la vanne multivoies sert à filtrer, laver, rincer, recirculer ou envoyer à l’égout. Ce détail compte, parce qu’un mauvais branchement à ce niveau rend les opérations de contre-lavage pénibles, voire inefficaces. Pour un spa fixe, je garde exactement la même logique, avec un niveau d’exigence encore plus élevé sur la compacité du circuit et la maîtrise des pertes de charge.

Quand le trajet de l’eau est clair, le vrai sujet devient le dimensionnement. C’est souvent là que les installations perdent en cohérence.

Bien dimensionner le débit et le diamètre des tuyaux

Je pars en général d’une règle simple: viser un renouvellement complet du volume d’eau en environ 4 heures, puis ajuster selon la configuration réelle. Par exemple, un bassin de 40 m³ appelle un débit d’environ 10 m³/h; un bassin de 60 m³ tourne plutôt autour de 15 m³/h. Ce n’est pas une loi absolue, mais une base de travail solide.

La perte de charge, c’est la baisse de pression causée par la longueur du tuyau, les coudes, les vannes et les rétrécissements. En pratique, plus le circuit est tortueux, plus l’eau circule difficilement. C’est pour cela que je préfère souvent un tuyau un peu plus généreux et un tracé propre à une économie marginale sur le matériel.

La durée quotidienne de filtration se règle ensuite selon la température de l’eau et l’usage du bassin. Le dimensionnement du réseau reste la base, mais le fonctionnement réel dépend aussi du climat, des baigneurs et des équipements annexes. Avec ce cadre, on peut passer au raccordement concret de la pompe et du filtre.

Raccorder la pompe et le filtre sans pièges

Sur le chantier, je vérifie d’abord que chaque élément peut être démonté sans casser le reste. Les raccords unions sont précieux pour ça: ils évitent de devoir recouper la tuyauterie au moindre entretien. J’ajoute aussi des vannes d’isolement sur l’aspiration et le refoulement dès que l’installation le permet.

Lire aussi : Pompe piscine monophasée ou triphasée - Le bon choix pour vous

Les points qui comptent vraiment au montage

• Utiliser une colle PVC pression adaptée, pas une colle générique de bricolage.
• Respecter le temps de séchage indiqué par le fabricant, souvent entre 12 et 24 heures selon la température.
• Éviter les coudes inutiles, surtout sur l’aspiration.
• Prévoir un accès facile au préfiltre de la pompe pour le nettoyage.
• Placer le chauffage, l’électrolyse ou la régulation pH après le filtre, jamais avant.

Je conseille aussi de réfléchir au type de filtration avant de finaliser la plomberie. Un filtre à sable accepte bien les contre-lavages et reste très courant; un filtre à cartouche demande moins de place et évite l’évacuation à l’égout, mais impose un entretien plus manuel; un média filtrant à base de verre se comporte comme un sable amélioré, avec un entretien proche. Dans les trois cas, le circuit doit rester simple et lisible.

À ce stade, le branchement hydraulique est en place, mais il serait imprudent de négliger la partie électrique. C’est souvent elle qui impose le niveau de rigueur le plus élevé.

Sécuriser l’électricité autour du bassin

En France, je traite toujours la partie électrique comme un sujet à part entière. La NF C 15-100 encadre les piscines privées avec des volumes de protection, une exigence de différentiel 30 mA et des règles précises sur l’implantation des matériels. Pour une pompe, un coffret et des accessoires de traitement, il faut un circuit dédié, une mise à la terre correcte et une liaison équipotentielle secondaire bien réalisée.

La logique est simple: plus un appareil est proche de l’eau, plus il doit être protégé et conforme à sa zone d’installation. C’est encore plus sensible pour un spa fixe, où l’eau chaude et les équipements intégrés concentrent davantage de contraintes autour du bassin. Je préfère toujours une installation sobre, accessible et conforme plutôt qu’un montage “intelligent” mais difficile à contrôler.

Une installation propre ne se juge pas seulement au schéma. Elle se juge aussi aux erreurs qu’elle évite dans la durée, et c’est précisément ce qu’il faut regarder maintenant.

Les erreurs qui coûtent cher à corriger plus tard

Les défauts que je rencontre reviennent toujours à peu près au même point: on cherche à économiser du temps ou quelques euros au montage, puis on les reperd en bruit, en maintenance ou en reprise de chantier. Les plus courants sont très faciles à repérer.

• Sous-dimensionner les tuyaux pour réduire le coût immédiat.
• Multiplier les coudes à 90° au lieu de soigner le tracé.
• Placer la pompe trop loin ou trop haut par rapport au plan d’eau.
• Oublier les vannes d’isolement et les raccords démontables.
• Installer le chauffage ou le traitement avant le filtre.
• Remblayer avant d’avoir testé l’étanchéité du réseau.

Le plus pénible, ce n’est pas toujours la fuite elle-même. C’est la fuite enterrée, invisible, qui oblige à casser une plage ou à rouvrir un remblai déjà refermé. Pour moi, un test de pression et une vérification attentive des assemblages valent largement une heure de plus sur le chantier.

Quand l’installation est complexe, il y a aussi un moment où le bricolage atteint sa limite. C’est là qu’il faut être lucide sur ce qu’on peut faire soi-même et sur ce qu’il vaut mieux confier.

Les vérifications finales avant la première mise en route

Avant la mise en eau définitive, je fais toujours la même routine: je contrôle le sens des vannes, je purgue l’air du circuit, je vérifie le serrage des raccords unions et je note la pression “propre” du filtre. Cette pression de référence sert ensuite à repérer l’encrassement: si elle monte nettement, le filtre réclame un lavage ou un nettoyage.

• Vérifier que chaque vanne correspond bien au schéma prévu.
• Observer les fuites éventuelles pendant les premières heures de fonctionnement.
• Noter la pression de départ du manomètre.
• Contrôler que la pompe amorce correctement sans cavitation.
• Rendre le local technique accessible pour les interventions futures.

Mon réflexe final est simple: si le circuit est court, lisible, bien dimensionné et conforme sur le plan électrique, la piscine devient beaucoup plus stable à l’usage. C’est cette sobriété-là qui tient dans le temps, bien plus qu’un montage spectaculaire. Une fois ce niveau de rigueur atteint, l’entretien quotidien se réduit nettement et la filtration fait enfin son travail sans réclamer d’attention permanente.
