Le choix d’un cable pour radiateur electrique ne se limite pas à la section du conducteur. Il faut aussi tenir compte de la puissance cumulée, du type de pose, du fil pilote éventuel et de la protection au tableau, sinon on crée vite une installation sous-dimensionnée ou peu pratique à l’usage. Dans une habitation française, la logique reste simple: un chauffage fixe se traite comme un circuit spécialisé, avec un raccordement propre et une vraie marge de sécurité.
Les repères essentiels à garder avant de raccorder le radiateur
- Le circuit chauffage ne se mélange pas avec les prises : il doit rester dédié et protégé au tableau.
- La section la plus courante est 2,5 mm² pour un circuit de 20 A, soit jusqu’à 4 500 W.
- Un petit circuit peut rester en 1,5 mm² avec un disjoncteur de 16 A, pour environ 3 500 W.
- Le fil pilote ne porte pas la puissance : il sert uniquement à commander les modes du radiateur.
- Une section sous-dimensionnée chauffe trop et finit par fragiliser l’installation.
Quel câble choisir pour un radiateur électrique
Je pars toujours de la puissance totale à alimenter. Pour un chauffage fixe, Legrand résume la logique de dimensionnement par paliers: 1,5 mm² avec 16 A pour environ 3 500 W, 2,5 mm² avec 20 A pour environ 4 500 W, 4 mm² avec 25 A pour environ 5 750 W, puis 6 mm² avec 32 A pour environ 7 250 W.
| Section mini | Disjoncteur max | Puissance maxi | Usage le plus courant |
|---|---|---|---|
| 1,5 mm² | 16 A | 3 500 W | Petit circuit de chauffage, radiateur unique de faible puissance |
| 2,5 mm² | 20 A | 4 500 W | Configuration la plus fréquente dans un logement |
| 4 mm² | 25 A | 5 750 W | Circuit plus chargé ou besoins supérieurs à la moyenne |
| 6 mm² | 32 A | 7 250 W | Cas spécifiques, forte puissance cumulée |
Dans la pratique, je privilégie souvent le 2,5 mm² pour les radiateurs muraux classiques, car il laisse une marge confortable sans surdimensionner inutilement l’installation. En pose encastrée, je reste sur des conducteurs adaptés au passage en conduit: Promotelec autorise notamment H07V-U, H07V-R ou H07V-K en gaine ICTA dans les vides de construction. Si j’emploie du conducteur souple, je termine les connexions avec des embouts sertis; sinon le serrage devient vite moins fiable.
Ce premier tri évite déjà la plupart des erreurs; la vraie question suivante est celle de la protection au tableau et de la puissance totale du circuit.
La puissance du circuit décide du disjoncteur
Promotelec rappelle qu’une section trop faible peut provoquer des pertes de tension et, à terme, une surchauffe. C’est pour cela que je dimensionne le chauffage par la puissance cumulée du circuit, pas par intuition ni par habitude.
- 16 A avec 1,5 mm² pour 3 500 W maximum.
- 20 A avec 2,5 mm² pour 4 500 W maximum.
- 25 A avec 4 mm² pour 5 750 W maximum.
- 32 A avec 6 mm² pour 7 250 W maximum.
Dans la plupart des logements, le couple 2,5 mm² + 20 A reste le plus cohérent pour des radiateurs muraux classiques. Au tableau, le circuit doit rester dédié et être placé sous une protection différentielle 30 mA comme le reste de l’installation domestique; je préfère d’ailleurs éviter de charger un seul circuit au maximum, surtout si plusieurs émetteurs partagent la même ligne.
Si la somme des puissances dépasse le palier choisi, je coupe le circuit en deux plutôt que de pousser le disjoncteur au bout de sa plage. C’est plus propre, plus lisible et plus simple à dépanner, et cela ouvre naturellement la question du mode de raccordement au mur.

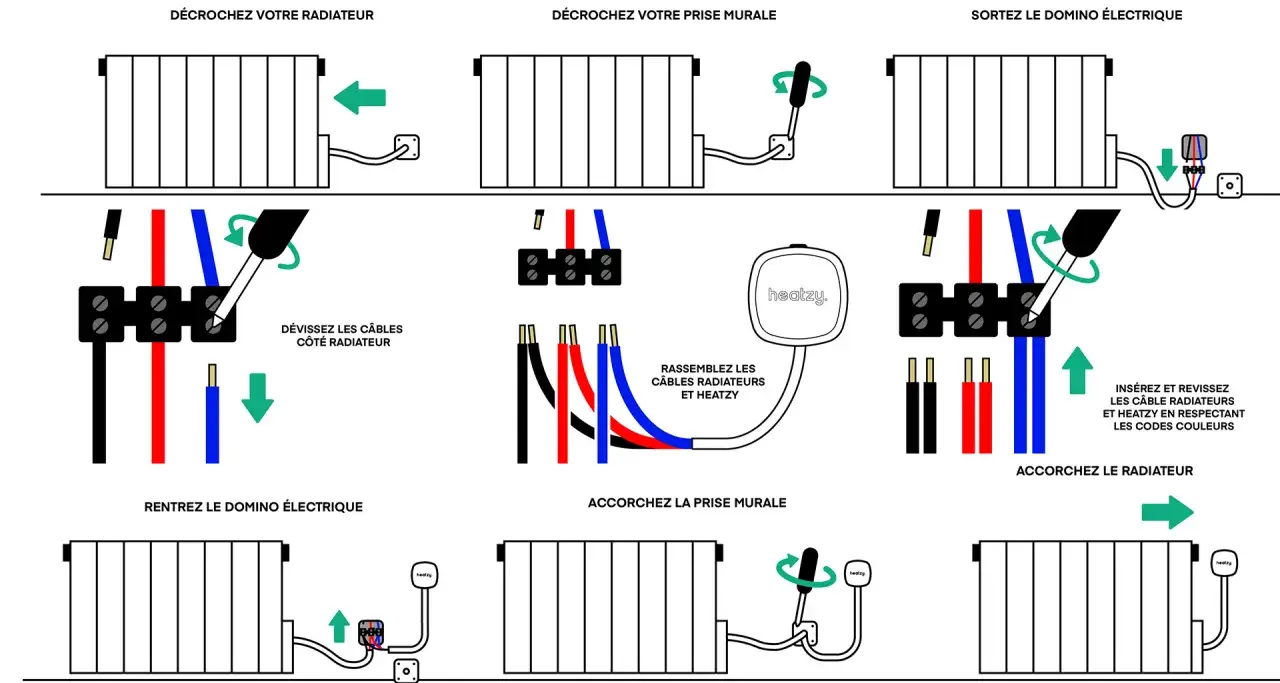

Sortie de câble, prise ou fil pilote
Pour un radiateur mural, je privilégie la sortie de câble. C’est le raccordement le plus net pour un appareil fixe: les fils disparaissent, le maintien est meilleur et la séparation entre chauffage et prises reste claire. Legrand rappelle d’ailleurs que les radiateurs se raccordent en sortie de câble, précisément parce que ce circuit doit rester distinct du réseau de prises.
| Solution | Quand je la choisis | Atout principal | Limite |
|---|---|---|---|
| Sortie de câble standard | Radiateur fixe simple | Pose sobre et robuste | Pas de pilotage avancé |
| Sortie de câble connectée | Besoin de programmation ou de suivi | Pilotage à distance, scénarios, consommation visible | Demande un appareil compatible |
| Fil pilote | Radiateur compatible avec gestionnaire | Commande des modes confort, éco ou hors gel | Ne transporte pas la puissance de chauffe |
Le fil pilote mérite une précision simple: il ne sert pas à alimenter la résistance, il sert à piloter le fonctionnement du radiateur. S’il n’est pas utilisé, je l’isole proprement dans la boîte d’encastrement avec un connecteur adapté, au lieu de le laisser en attente au hasard. Dans une sortie de câble connectée, une boîte suffisamment profonde facilite aussi le rangement des conducteurs; Legrand recommande par exemple une profondeur minimale de 40 mm pour ce type de montage.
Quand le câblage est compris, il reste surtout à éviter les erreurs qui abîment la sécurité ou le confort sur la durée.
Les erreurs de câblage que je vois le plus
Sur ce type de chantier, les erreurs sont rarement spectaculaires. Elles sont plutôt discrètes, puis elles reviennent sous forme d’échauffement, de disjonction ou d’une installation pénible à utiliser.
- Sous-dimensionner la section : c’est le piège classique quand on ajoute un radiateur plus puissant après coup.
- Mélanger chauffage et prises : ce n’est ni propre ni pratique pour le dépannage, et ce n’est pas l’esprit du circuit spécialisé.
- Oublier la terre ou le conducteur adapté : selon la classe de l’appareil, ce point change tout; je vérifie toujours la notice du fabricant.
- Mal serrer les connexions : un bornier mal bloqué chauffe, surtout avec les cycles répétés du chauffage.
- Ignorer la salle de bains : volumes de sécurité, indice de protection et emplacement du boîtier priment autant que la section du câble.
- Utiliser une solution provisoire comme une rallonge ou une prise mal adaptée pour un appareil fixe.
Je vois aussi des cas où la longueur du trajet a été sous-estimée. Plus le câble est long, plus la chute de tension devient sensible; sur une grande maison ou une rénovation avec tableau éloigné, je fais recalculer avant de refermer la saignée. C’est un détail qui ne se voit pas, mais qui change la stabilité du chauffage sur la durée.
Avant de remettre sous tension, il reste quelques contrôles très simples qui font la différence entre une installation propre et un chantier à reprendre.
Les derniers contrôles qui évitent une reprise au premier hiver
- Le courant est coupé et vérifié avant toute intervention.
- Les conducteurs sont repérés sans ambiguïté: phase, neutre, terre et fil pilote si présent.
- Les connexions sont serrées correctement et aucun cuivre nu ne dépasse.
- La boîte ou la sortie de câble laisse assez de place pour le rayon de courbure des fils.
- Le circuit est identifié au tableau pour qu’on sache immédiatement quel radiateur il alimente.
- Le radiateur est testé après remise sous tension afin de repérer tout échauffement anormal.
Au final, le bon raccordement repose sur trois choses très concrètes: une section cohérente, une protection bien calibrée et une sortie de câble adaptée à un appareil fixe. Quand ces trois points sont réunis, le chauffage devient plus fiable, plus discret et plus simple à piloter, ce qui est exactement ce qu’on attend d’une installation bien pensée.
