Un convecteur mal raccordé peut fonctionner quelques jours avant de faire déclencher le disjoncteur, d’échauffer une connexion ou de rendre le pilotage impossible. Je détaille ici le raccordement d’un radiateur électrique en France, depuis le choix du circuit et des protections jusqu’à l’identification des fils, au branchement du fil pilote et aux contrôles de sécurité.
Un raccordement fiable repose sur un circuit dédié et des connexions vérifiées
- Circuit dédié : les convecteurs ne se branchent pas sur une ligne de prises ou d’éclairage.
- Section des conducteurs : 1,5 mm² jusqu’à 3 500 W, 2,5 mm² jusqu’à 4 500 W.
- Protection : le disjoncteur dépend de la puissance cumulée des appareils.
- Fil pilote : il se raccorde séparément et ne doit jamais être relié à la terre.
- Sécurité : la tension doit être coupée puis contrôlée avec un vérificateur d’absence de tension.
Choisir le bon circuit avant de toucher aux fils
Un convecteur est un appareil de chauffage de forte puissance. Même un modèle de 1 500 W consomme davantage qu’un éclairage ou qu’une grande partie des appareils domestiques courants. Je recommande donc toujours de commencer par le tableau électrique, et non par la boîte murale.
Le chauffage doit être alimenté par un circuit spécialisé, protégé par un disjoncteur divisionnaire et placé sous une protection différentielle de 30 mA. Plusieurs radiateurs peuvent partager cette ligne, à condition de respecter la puissance totale autorisée et de ne pas mélanger le chauffage avec des prises, des luminaires ou d’autres équipements.
| Puissance totale des convecteurs | Section minimale en cuivre | Disjoncteur maximal |
|---|---|---|
| Jusqu’à 3 500 W | 1,5 mm² | 16 A |
| Jusqu’à 4 500 W | 2,5 mm² | 20 A |
| Jusqu’à 5 750 W | 4 mm² | 25 A |
| Jusqu’à 7 250 W | 6 mm² | 32 A |
Par exemple, deux convecteurs de 1 500 W représentent 3 000 W cumulés. Ils peuvent entrer dans la première catégorie, tandis que trois appareils de 1 500 W atteignent 4 500 W et nécessitent une ligne en 2,5 mm² protégée par 20 A. Le calcul se fait sur la puissance indiquée sur les plaques signalétiques, pas sur la température réglée au thermostat.
Si le câble existant est trop fin ou si le disjoncteur est surdimensionné, il ne suffit pas de remplacer uniquement le radiateur. La protection doit rester cohérente avec la section de toute la ligne, y compris la partie encastrée dans le mur.
Identifier les conducteurs et le type de convecteur
Avant le raccordement, je vérifie toujours la notice du fabricant et la classe électrique de l’appareil. Un radiateur de classe I possède généralement une borne de terre. Un modèle de classe II, reconnaissable au symbole de deux carrés imbriqués, ne doit pas être relié à la terre de l’appareil.
Lire aussi : Voltalis fil pilote - Vraiment efficace pour vos radiateurs ?
Les fils d’alimentation

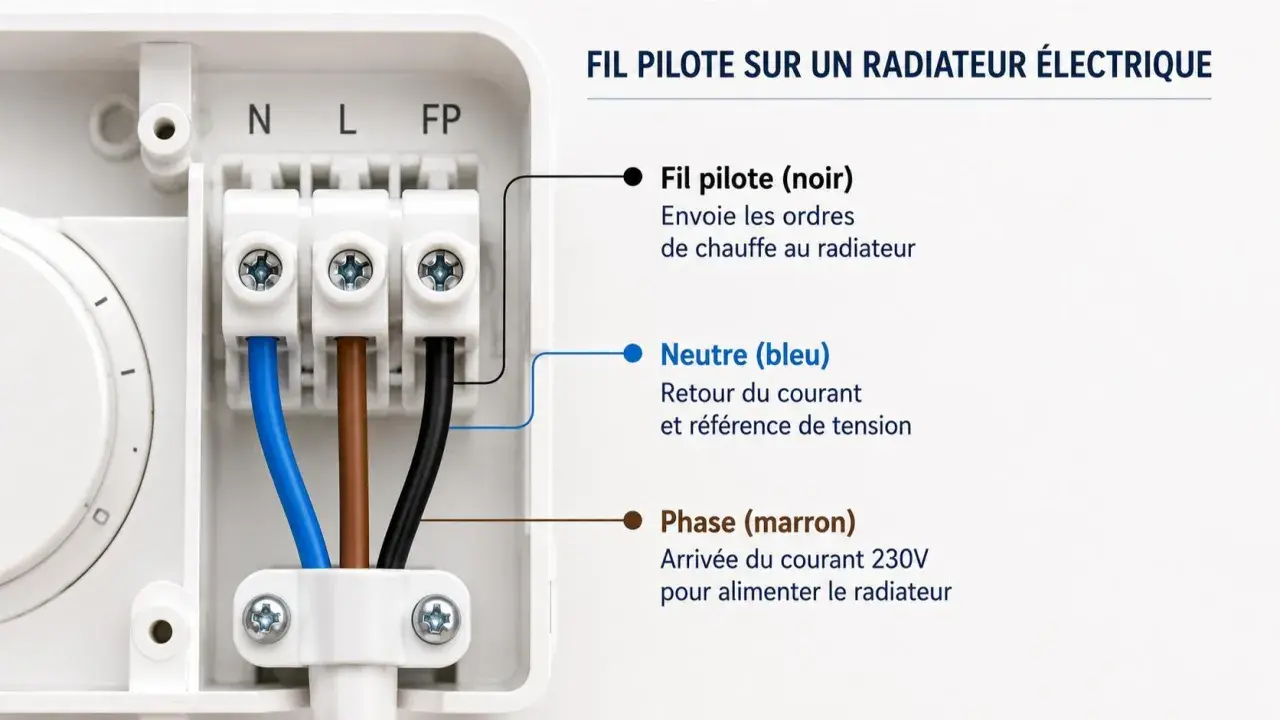

- Bleu clair : conducteur neutre, à raccorder sur la borne N.
- Marron, rouge ou noir : conducteur de phase, à raccorder sur la borne L.
- Vert et jaune : conducteur de protection, à raccorder à la borne de terre si l’appareil est de classe I.
- Noir ou gris : fil pilote lorsqu’il est présent, utilisé pour les ordres de commande.
Les couleurs donnent une indication, mais elles ne remplacent jamais une vérification. Dans une installation ancienne, un fil peut avoir été mal utilisé ou mal repéré. La phase et le neutre doivent donc être identifiés avec un appareil de mesure adapté, après consignation et contrôle de l’absence de tension.
Un convecteur sans fil pilote possède souvent deux conducteurs d’alimentation. Un modèle pilotable en comporte généralement trois ou davantage. Si le fil pilote n’est pas utilisé, il doit être isolé individuellement avec une connexion appropriée. Il ne faut surtout pas le raccorder au neutre, à la terre ou à une borne choisie au hasard.
Réaliser le raccordement dans une sortie de câble
Pour une installation fixe, la connexion se fait le plus souvent dans une sortie de câble ou une boîte prévue à cet effet. Cette solution évite de laisser une fiche et un cordon accessibles derrière le radiateur. Si l’appareil est livré avec une fiche, je conseille toutefois de suivre sa notice plutôt que de la supprimer systématiquement.
- Coupez le circuit au tableau, puis le disjoncteur général si l’identification de la ligne est incertaine.
- Vérifiez l’absence de tension avec un vérificateur adapté, sur les conducteurs concernés et entre chaque conducteur et la terre.
- Retirez la plaque de sortie de câble sans tirer sur les conducteurs ni réduire leur longueur.
- Repérez les bornes du radiateur grâce au marquage L, N, terre et fil pilote ou à la notice.
- Raccordez chaque conducteur dans la borne correspondante, en respectant la longueur de dénudage indiquée par le fabricant.
- Contrôlez le serrage en tirant légèrement sur chaque fil. Un conducteur mal serré peut créer un échauffement progressif.
- Rangez les fils sans les écraser, remontez la sortie de câble, puis fixez correctement le convecteur au mur.
Le raccordement électrique ne doit pas servir de point de jonction improvisé. Si les conducteurs sont trop courts, trop nombreux ou endommagés, il faut utiliser une boîte et des connecteurs adaptés plutôt que forcer les fils dans la sortie de câble.
Je déconseille aussi les dominos laissés flottants dans le mur. Une connexion doit rester accessible, protégée et mécaniquement stable. Les bornes automatiques ne conviennent que si leur calibre, leur section admissible et leur usage correspondent réellement au circuit de chauffage.
Raccorder le fil pilote sans créer de défaut
Le fil pilote transmet des ordres au radiateur, par exemple Confort, Éco, Hors-gel ou Arrêt. Il ne fournit pas la puissance de chauffage. C’est une ligne de commande distincte, généralement raccordée à un gestionnaire d’énergie, un programmateur ou un système domotique compatible.
Dans une installation avec fil pilote, le conducteur de commande est habituellement protégé par un disjoncteur de 2 A, avec une section adaptée, souvent 1,5 mm². Le circuit de puissance du radiateur reste, lui, protégé selon sa puissance totale et sa section de câble.
Une erreur revient souvent sur les chantiers domestiques : le fil pilote est laissé branché alors que le disjoncteur du chauffage est coupé. Pour éviter toute présence de tension inattendue, il faut prévoir son sectionnement en amont et signaler clairement le circuit au tableau ainsi qu’à proximité de la boîte de connexion lorsque cela s’applique à l’installation.
Si aucun programmateur n’est prévu, le fil pilote doit être isolé. Ne le coupez pas au ras de la gaine et ne le laissez pas toucher un conducteur voisin. Cette petite précaution évite des commandes erratiques, des déclenchements et des risques lors d’une intervention ultérieure.
Contrôler l’installation et éviter les erreurs courantes
Une fois le raccordement terminé, remettez le courant progressivement. Vérifiez que le disjoncteur tient, que le convecteur chauffe après quelques minutes et que son thermostat réagit correctement. Avec un système de pilotage, testez aussi chaque ordre depuis le programmateur.
- Disjoncteur qui déclenche immédiatement : recherchez un court-circuit, une erreur de raccordement ou un appareil défectueux.
- Disjoncteur qui déclenche après plusieurs minutes : suspectez une surcharge, une connexion mal serrée ou une section insuffisante.
- Radiateur qui ne chauffe pas : contrôlez le mode sélectionné, le thermostat, le neutre et la présence éventuelle d’un ordre Éco ou Hors-gel.
- Pilotage inopérant : vérifiez le fil pilote, son disjoncteur de commande et la compatibilité avec le gestionnaire.
- Trace brune, odeur de plastique ou borne chaude : coupez immédiatement l’alimentation et faites contrôler la ligne.
Le convecteur ne doit pas être installé derrière un meuble, un rideau épais ou un habillage qui bloque la circulation de l’air. Il faut également respecter les distances indiquées par le fabricant, notamment dans une salle de bains où les volumes de sécurité imposent des précautions supplémentaires.
Je vérifie enfin que chaque circuit est clairement identifié au tableau. Une étiquette lisible comme « chauffage séjour » ou « radiateurs étage » fait gagner du temps et réduit fortement le risque de couper le mauvais circuit lors d’un dépannage.
Quand faire intervenir un électricien
Le remplacement d’un convecteur sur une ligne existante clairement identifiée peut rester une opération simple pour une personne expérimentée. En revanche, la création d’un circuit depuis le tableau, la modification d’une installation ancienne ou le raccordement dans une pièce humide demandent une vraie maîtrise des règles électriques.
Je fais appel à un professionnel dès que le tableau ne possède plus de place, que la terre est absente, que les fils sont en mauvais état ou que plusieurs conducteurs ont une fonction incertaine. Le coût d’une intervention est alors bien inférieur à celui d’un dépannage après échauffement ou départ de feu.
Un diagnostic professionnel est également préférable si le logement doit être vendu, rénové ou présenté au Consuel. La conformité ne dépend pas seulement du branchement du radiateur, mais de l’ensemble de la ligne et des protections qui l’alimentent.
Le bon raccordement se prépare au tableau électrique
Pour retenir l’essentiel, commencez par additionner la puissance des convecteurs, choisissez la section et le disjoncteur correspondants, puis identifiez soigneusement L, N, terre et fil pilote. Une connexion propre dans une sortie de câble, un serrage contrôlé et un circuit clairement repéré font souvent toute la différence entre une installation durable et une panne récurrente.
Si un seul point reste ambigu, ne remettez pas le courant « pour voir ». En électricité, l’absence de certitude est déjà une raison d’arrêter l’intervention et de demander un contrôle qualifié.
