Un radiateur qui disjoncte, une prise qui chauffe ou une installation incapable de faire fonctionner plusieurs appareils en même temps sont rarement des problèmes de confort בלבד. Ils révèlent souvent une alimentation mal dimensionnée. Je détaille ici le choix du circuit, de la section des conducteurs, du disjoncteur, du fil pilote et les contrôles indispensables avant toute modification.
La puissance totale détermine toute l’installation de chauffage
- Circuit dédié pour les radiateurs fixes, séparé des prises ordinaires.
- 230 V monophasé dans la majorité des logements français.
- 2,5 mm² et 20 A jusqu’à 4 500 W dans la configuration la plus courante.
- Protection différentielle 30 mA indispensable au tableau.
- Fil pilote utile pour programmer les modes Confort, Éco ou Hors-gel.

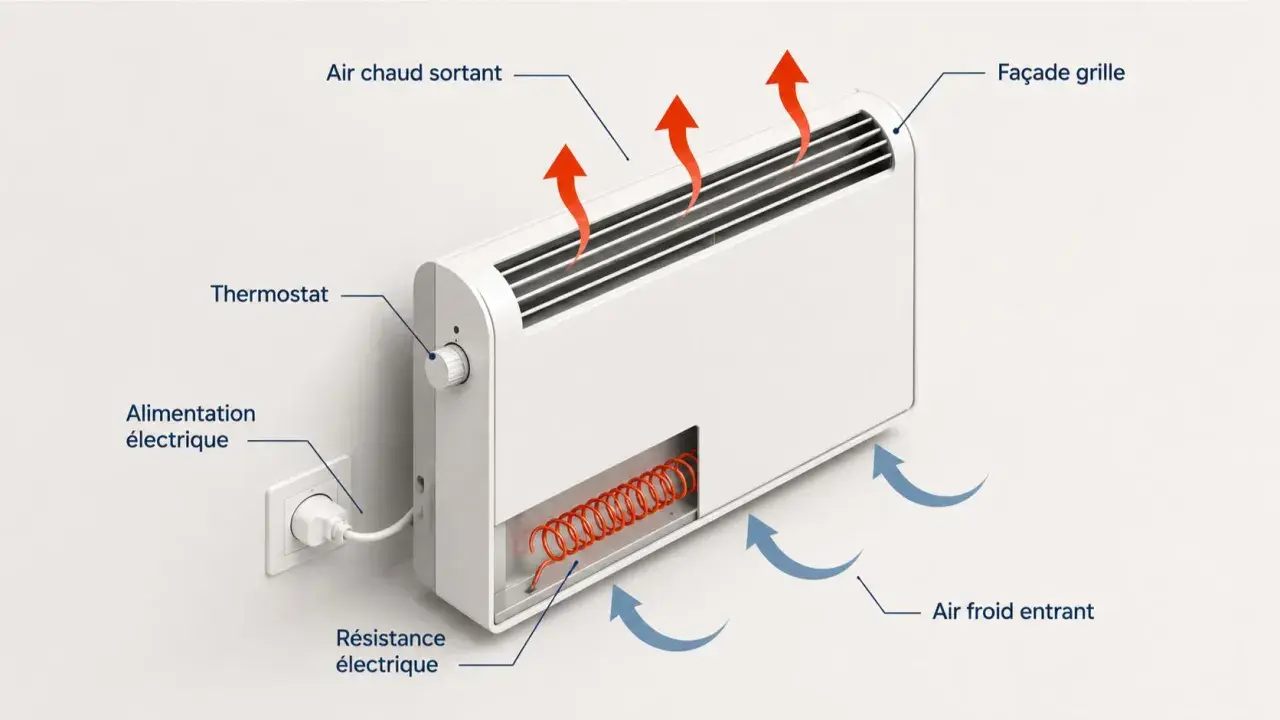

Le bon principe pour alimenter un radiateur électrique
Un radiateur électrique fixe se raccorde normalement sur un circuit spécialisé qui part du tableau de répartition. Il ne doit pas être branché sur une multiprise ou ajouté au hasard sur un circuit de prises, car sa puissance peut rester élevée pendant plusieurs heures.
Dans un logement français, l’alimentation est généralement en 230 V monophasé. Le raccordement s’effectue le plus souvent dans une sortie de câble, avec la phase, le neutre et le conducteur de protection relié à la terre lorsque l’appareil le prévoit. Le radiateur ne se branche donc pas comme une simple lampe ou un petit appareil mobile.
Plusieurs radiateurs peuvent être regroupés sur le même circuit, à condition de respecter la puissance cumulée autorisée. Trois appareils de 1 500 W représentent ainsi 4 500 W, ce qui correspond à la limite couramment associée à un circuit protégé par un disjoncteur de 20 A avec des conducteurs de 2,5 mm².
Je recommande de regrouper les radiateurs proches géographiquement, par exemple ceux du séjour et des chambres sur des circuits distincts. Cette organisation simplifie le dépannage et évite qu’une panne coupe tout le chauffage du logement.
Quelle section de câble et quel disjoncteur choisir
Le disjoncteur protège les conducteurs contre les surintensités. Il ne se choisit donc pas uniquement selon la puissance du radiateur, mais selon la puissance totale du circuit, la section des fils, le mode de pose et la longueur de la liaison.
| Puissance totale maximale | Section minimale des conducteurs | Disjoncteur maximal | Exemple d’utilisation |
|---|---|---|---|
| 3 500 W | 1,5 mm² | 16 A | Deux radiateurs de 1 500 W |
| 4 500 W | 2,5 mm² | 20 A | Trois radiateurs de 1 500 W |
| 5 750 W | 4 mm² | 25 A | Plusieurs appareils puissants |
| 7 250 W | 6 mm² | 32 A | Circuit de forte puissance à faire valider |
Ces valeurs correspondent aux repères généralement associés à la NF C 15-100, repris notamment dans les tableaux pratiques de Legrand. Dans une rénovation classique, le couple 2,5 mm² et 20 A jusqu’à 4 500 W reste le choix le plus simple à contrôler et à faire évoluer.
La formule de base est facile à comprendre. L’intensité théorique se calcule en divisant la puissance par la tension, soit I = P / 230. Un ensemble de 3 000 W consomme environ 13 A, tandis que 4 500 W approchent 20 A. Il faut toutefois laisser une marge et tenir compte des conditions réelles de pose.
Sur une longue distance, une section supérieure peut être nécessaire pour limiter la chute de tension. Dans mes vérifications, c’est un point souvent oublié lorsque le tableau se trouve loin d’une extension, d’un garage ou d’un logement annexe.
Comment répartir plusieurs radiateurs dans le logement
La répartition ne dépend pas seulement du nombre d’appareils, mais surtout de leur puissance. Deux radiateurs de 2 000 W et un sèche-serviettes de 750 W totalisent déjà 4 750 W. Ils ne doivent donc pas être placés automatiquement sur un circuit prévu pour 4 500 W.
| Configuration | Puissance cumulée | Choix raisonnable |
|---|---|---|
| 2 radiateurs de 1 000 W | 2 000 W | Circuit 1,5 mm² protégé à 16 A |
| 3 radiateurs de 1 500 W | 4 500 W | Circuit 2,5 mm² protégé à 20 A |
| 2 radiateurs de 2 000 W + 750 W | 4 750 W | Répartition sur deux circuits ou nouveau dimensionnement |
| Chauffage d’une grande maison | Plus de 7 000 W | Plusieurs départs au tableau et étude globale |
Il faut aussi vérifier la puissance souscrite auprès du fournisseur. Avec un abonnement de 6 kVA, un chauffage de 5 500 W laisse très peu de marge pour le four, le chauffe-eau, la plaque de cuisson ou le lave-linge. Le circuit peut être correctement protégé tout en provoquant une coupure générale lorsque plusieurs usages fonctionnent simultanément.
Un gestionnaire d’énergie ou un délesteur peut alors réduire temporairement certains usages. Ce dispositif est intéressant lorsque l’abonnement ne peut pas être augmenté, mais il ne compense jamais un câble trop fin ou un disjoncteur mal choisi.
Fil pilote, thermostat et domotique
Le fil pilote est un conducteur supplémentaire, généralement noir, qui permet d’envoyer des ordres au radiateur depuis un programmateur ou un système domotique. Il peut commander les modes Confort, Éco, Hors-gel et Arrêt, avec parfois des réductions de température de 1 ou 2 °C.
Ce fil ne remplace pas la phase ni le neutre. Il sert uniquement à transmettre une consigne et doit être isolé correctement s’il n’est pas utilisé. Je déconseille particulièrement de le relier au neutre par habitude, car cette erreur peut endommager le radiateur ou le programmateur.
Une commande connectée peut être ajoutée dans la sortie de câble ou au tableau, selon le matériel choisi. Il faut vérifier sa compatibilité avec le radiateur, le fil pilote et le mode de protection différentielle. Une installation domotique bien pensée apporte surtout une meilleure programmation, pas une réduction magique de la puissance absorbée.
Dans une salle de bains, les contraintes sont plus strictes. L’emplacement du radiateur, son indice de protection et le respect des volumes autour de la douche ou de la baignoire doivent être contrôlés selon la NF C 15-100. Promotelec rappelle que la mise à la terre et la protection différentielle haute sensibilité sont des éléments essentiels de la sécurité.
Les erreurs qui fragilisent le circuit de chauffage
- Utiliser une multiprise pour plusieurs radiateurs ou appareils chauffants.
- Augmenter le calibre du disjoncteur sans remplacer les conducteurs adaptés.
- Mélanger prises et radiateurs sur un circuit qui n’a pas été dimensionné pour cette charge.
- Oublier la puissance du sèche-serviettes lorsqu’il est raccordé au même départ.
- Laisser un fil pilote non isolé dans une boîte de connexion.
- Ignorer la chute de tension sur une liaison longue ou installée dans des conditions particulières.
- Intervenir sous tension dans le tableau ou la sortie de câble.
Un disjoncteur qui déclenche régulièrement ne doit pas être considéré comme une simple nuisance. Il peut signaler une surcharge, un défaut d’isolement, une connexion desserrée ou un appareil défectueux. Après avoir coupé l’alimentation générale, il est préférable de faire contrôler le circuit par un électricien si le déclenchement se répète.
Pour une installation neuve ou une rénovation complète, la NF C 15-100 constitue la référence. Dans un logement ancien, toute l’installation n’est pas forcément à refaire immédiatement, mais une modification du circuit de chauffage doit rester cohérente avec la sécurité générale du tableau.
Le contrôle final avant de remettre le chauffage en service
Avant de refermer le tableau, je vérifie toujours cinq éléments simples. Le circuit est-il clairement identifié, la section correspond-elle au disjoncteur, la puissance totale reste-t-elle dans la limite prévue, la protection différentielle fonctionne-t-elle et la terre est-elle bien présente lorsque l’appareil l’exige ?
Si la réponse est oui, l’alimentation des radiateurs sera à la fois plus sûre et plus facile à maintenir. Le bon réflexe consiste à dimensionner l’ensemble à partir de la puissance réelle, puis à faire valider les cas particuliers par un professionnel, surtout en salle de bains, sur une longue distance ou dans un logement équipé d’un abonnement limité.
