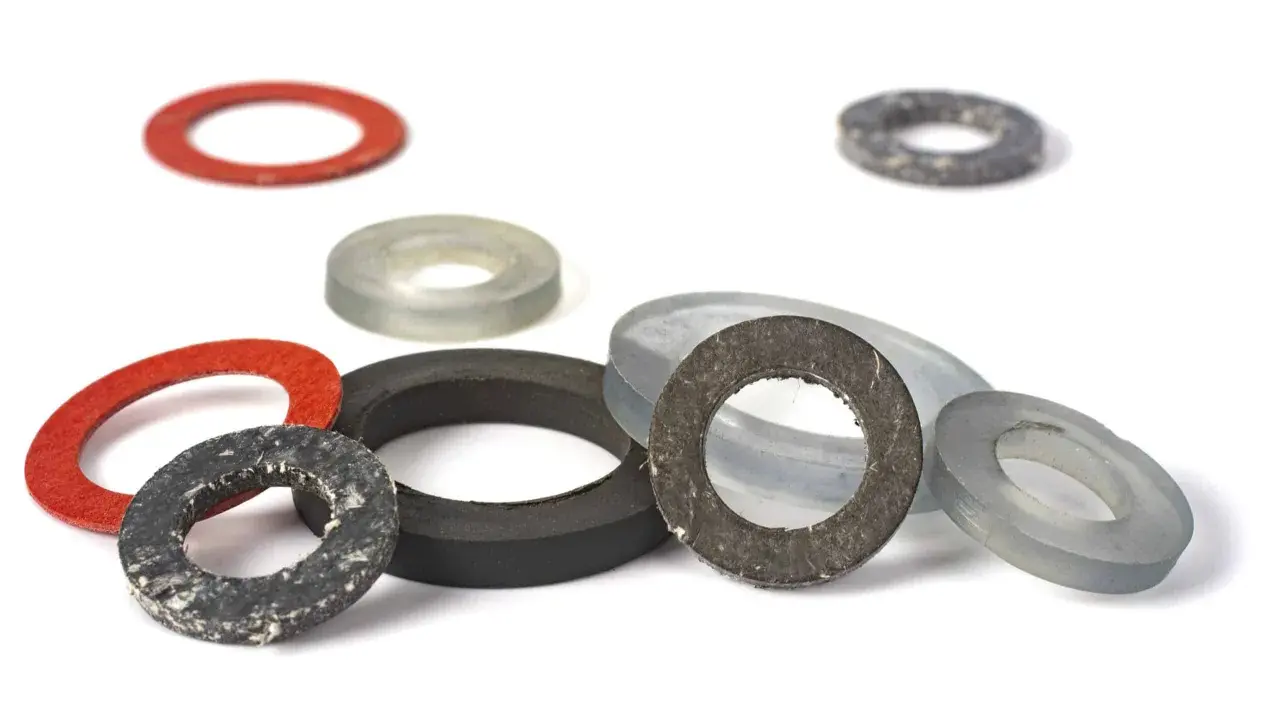

Dans un réseau de tuyaux, l’étanchéité se joue souvent sur une pièce discrète: le joint moulé. Quand il est bien choisi, il compense de petites tolérances, facilite l’emboîtement et limite les reprises sur les raccords. Je vais montrer ce que c’est, où il s’utilise, quels matériaux privilégier et quels défauts surveiller avant qu’une fuite n’apparaisse.
Les points qui comptent vraiment avant de choisir une garniture d’étanchéité
- La forme moulée sert surtout à assurer une compression régulière dans un logement précis.
- L’EPDM reste la valeur sûre pour l’eau et de nombreux réseaux d’évacuation; le NBR devient intéressant dès qu’il y a des huiles.
- Le diamètre nominal ne suffit pas: le profil du raccord, la température et la nature du fluide comptent autant.
- La pose repose sur trois gestes simples: nettoyer, aligner, insérer sans vriller.
- Une fuite localisée vient souvent d’un joint écrasé, sale, mal lubrifié ou monté de travers.
Ce qu’apporte une garniture moulée dans un raccord
Je considère ce type de pièce comme l’interface de précision entre le tube et le raccord. Sa géométrie est obtenue par moulage, puis conçue pour se loger dans une gorge ou une emboîture et se comprimer de manière contrôlée lorsque le tube est inséré. C’est cette compression, régulière sur tout le pourtour, qui fait la différence entre un assemblage simplement serré et un assemblage réellement étanche.
On la rencontre dans les emboîtements de réseaux gravitaires, les manchons de réparation, certains raccords flexibles et, plus largement, dans les systèmes où l’on veut garder un peu de jeu sans renoncer à la sécurité. J’aime rappeler que ce n’est pas un détail interchangeable: la pièce est pensée avec le raccord, pas après lui. Cette logique de conception explique aussi pourquoi le matériau et la forme doivent être examinés ensemble.
Une fois ce principe compris, la vraie question devient simple: qu’est-ce que le moulage change concrètement par rapport à un joint plus classique ?
Pourquoi le moulage améliore la fiabilité du raccord
Le premier avantage est la répétabilité. Une pièce moulée garde un profil identique d’un lot à l’autre, ce qui réduit les variations d’assemblage et les surprises sur chantier. Le second avantage, plus concret encore, est la tenue à la compression: une lèvre, une nervure ou un bourrelet moulé travaille là où il doit travailler, au lieu de se déformer au hasard.
Dans la pratique, cela aide à mieux absorber les petites ovalisations du tube, les légers défauts d’alignement et les micro-mouvements d’un réseau enterré ou d’un tronçon soumis aux vibrations. En revanche, je me méfie des promesses trop larges: un joint, même bien moulé, ne rattrape pas un tube fendu, un emboîtement sale ou un diamètre mal assorti. Le moulage améliore la fiabilité, il ne remplace pas la qualité du support.
Cette précision de forme amène forcément la question du matériau, et c’est là que les écarts de performance deviennent vraiment visibles.
Les matériaux qui font la différence en plomberie
En plomberie et en évacuation, je regarde d’abord la compatibilité chimique et thermique. La norme NF EN 681-1 couvre notamment des garnitures en caoutchouc vulcanisé pour l’eau froide potable jusqu’à 50 °C, l’eau chaude potable et non potable jusqu’à 110 °C, ainsi que les réseaux d’évacuation, d’assainissement et d’eaux pluviales en service continu jusqu’à 45 °C et en intermittent jusqu’à 95 °C. Ces repères donnent déjà une bonne idée du terrain de jeu réel.
| Matériau | Ce que j’en attends | Je l’évite quand |
|---|---|---|
| EPDM | Bonne tenue à l’eau froide et chaude, au vieillissement et aux usages courants en extérieur. | Le réseau transporte des huiles, des carburants ou des graisses persistantes. |
| NBR | Une meilleure résistance aux huiles et à plusieurs effluents gras. | Le joint reste très exposé au soleil, à l’ozone ou aux intempéries durables. |
| Silicone | Souplesse et large marge thermique sur des usages particuliers. | L’abrasion mécanique ou le coût deviennent des critères sensibles. |
| Polyuréthane moulé | Une solution utile sur certains réseaux d’assainissement et pièces spécifiques. | La compatibilité chimique n’a pas été vérifiée avec le fluide du réseau. |
Quand un réseau mélange plusieurs contraintes, je retiens un principe simple: si l’eau, la chaleur et l’exposition extérieure dominent, l’EPDM part avec un net avantage; si les huiles sont présentes, je me tourne plutôt vers le NBR ou vers un compound dédié. Les formulations très spécifiques existent, mais elles ne valent que si elles correspondent vraiment au fluide et à la température du réseau.
Le matériau est une base; le bon choix dépend ensuite du type de raccord et du tube.
Comment choisir le bon modèle selon le raccord et le tuyau
Je pars toujours du système d’assemblage, pas du joint lui-même. Un emboîtement PVC-U, un montage en fonte, un raccord de réparation souple et un système mixte n’attendent pas la même forme, ni la même dureté. La NF EN 16397-2 illustre bien cette logique pour les raccords flexibles d’assainissement: manchon en caoutchouc moulé ou extrudé, colliers inox, et capacité à réunir des tuyaux de matériaux ou de diamètres différents.
| Situation | Ce que je vérifie | Ce que j’attends du joint |
|---|---|---|
| Emboîtement PVC-U en évacuation | Le chanfrein, la propreté de la gorge et la profondeur d’insertion. | Un profil souple, stable et facile à comprimer sans torsion. |
| Fonte ou grès en assainissement | L’ovalisaton éventuelle, la rigidité du tronçon et la tenue du logement. | Une bonne reprise des micro-mouvements et une compression homogène. |
| Réparation ou liaison de matériaux différents | Le diamètre réel, les écarts de tolérance et l’état de surface. | Un manchon souple capable d’absorber le léger décalage. |
| Réseau avec présence d’huiles ou d’effluents gras | La compatibilité avec le fluide et la température de service. | Un compound résistant aux hydrocarbures et aux graisses. |
En habitation, je vois surtout des diamètres courants autour de DN 40, DN 50 et DN 100, puis des sections plus larges dès qu’on passe à l’évacuation principale ou à l’assainissement. Le bon réflexe consiste à regarder le profil du raccord, pas seulement le diamètre annoncé. Un joint trop dur complique le montage; un joint trop souple peut se pincer ou se déplacer à l’insertion.
Une fois le modèle choisi, tout se joue sur la pose. Et c’est souvent là que les problèmes commencent.
Poser et contrôler sans abîmer le joint
La méthode que j’applique est simple. Je nettoie d’abord la gorge et l’extrémité du tube pour enlever sable, bavures et anciens résidus. Je vérifie ensuite que la pièce n’est ni vrillée ni pincée dans son logement, puis je lubrifie seulement si le fabricant le prévoit, avec un produit compatible avec l’élastomère.
- Je chanfreine l’extrémité du tube quand l’emboîtement le demande.
- J’aligne le tube dans l’axe du raccord avant toute poussée.
- J’insère jusqu’au repère sans forcer latéralement.
- Je contrôle visuellement le cordon d’appui autour du joint.
Les erreurs qui reviennent le plus sont toujours les mêmes: montage sur une pièce sale, lubrifiant inadapté, joint réutilisé alors qu’il a déjà pris sa forme de service, ou insertion de travers qui abîme la lèvre. Sur un chantier, je préfère perdre deux minutes à vérifier l’alignement que deux heures à reprendre une fuite cachée. Une pose propre prépare aussi le diagnostic quand le réseau vieillit.
Et quand la fuite apparaît malgré tout, il faut savoir distinguer un défaut de pose d’un joint qui a simplement perdu ses qualités mécaniques.
Reconnaître un joint fatigué avant la fuite
Un joint fatigué se repère souvent avant la fuite franche. Je surveille surtout le durcissement, les fissures en bord de lèvre, l’écrasement permanent, les gonflements anormaux et les traces de suintement autour de l’emboîture. Si le réseau a subi des démontages répétés, des produits chimiques, une forte chaleur ou un long stockage à l’extérieur, je deviens plus strict sur le remplacement.
Il n’existe pas de durée universelle valable pour tous les cas, et c’est précisément pour cela qu’on se trompe quand on raisonne seulement en années. La vraie question est: le matériau est-il encore capable de reprendre sa forme après compression, ou a-t-il déjà perdu sa mémoire élastique ? Dès que la réponse devient floue, je remplace. Cette rigueur évite les fuites lentes, les reprises de terrassement et les défauts de pression qui apparaissent bien trop tard.
Au fond, un joint moulé ne vaut que par l’adéquation entre le fluide, le profil et la pose, et c’est ce triptyque que je retiens avant d’acheter ou d’intervenir.
Ce que je retiens avant de choisir une garniture moulée
Quand je conseille un chantier, je commence toujours par trois questions simples: quel fluide circule, à quelle température, et dans quel type de raccord ? Si ces trois réponses sont claires, le reste devient beaucoup plus facile. Si elles ne le sont pas, le meilleur réflexe est de sécuriser la compatibilité avant de penser au prix.
- Choisissez la matière d’abord, le modèle ensuite.
- Vérifiez le diamètre nominal, la forme de gorge et l’état du tube.
- N’improvisez jamais avec un lubrifiant ou un joint déjà marqué.
- Testez l’assemblage dès la pose plutôt que d’attendre le premier cycle de pression.
Si je devais résumer en une phrase, la bonne étanchéité ne dépend pas d’un nom de pièce, mais d’un ensemble cohérent entre la forme, le matériau et la manière de monter le raccord. C’est ce trio, bien plus que le reste, qui fait durer une installation.
