L’essentiel à retenir avant de toucher au câblage
- Le fil pilote sert à envoyer des ordres de commande, pas à alimenter le radiateur.
- Sur beaucoup d’installations, il est identifié par un conducteur noir ou gris.
- Les ordres les plus courants sont Confort, Éco, Hors-gel et Arrêt, avec parfois Confort -1 °C et Confort -2 °C.
- S’il n’est pas utilisé, il doit être isolé proprement, jamais laissé nu.
- Le pilotage ne remplace pas les règles de sécurité ni le dimensionnement du circuit chauffage.
Le rôle réel du fil pilote dans un radiateur électrique
Je le dis souvent simplement: le fil pilote est un canal de commande. Il ne chauffe pas la pièce, il transmet un ordre au radiateur pour lui dire dans quel mode fonctionner. L’ADEME rappelle d’ailleurs que, sur un chauffage électrique, un thermostat central peut piloter les radiateurs pièce par pièce grâce à ce raccordement.
Concrètement, cela change la logique d’usage. Au lieu de couper brutalement l’appareil ou de le laisser tourner en continu, on lui demande de passer en mode Confort, en Éco, en Hors-gel ou à l’arrêt. Cette approche est plus propre, plus stable et souvent plus économique, surtout dans un logement où certaines pièces ne sont pas occupées en permanence.
Ce point est important: le fil reste le même, mais tous les radiateurs ne lisent pas les mêmes ordres. Certains modèles ne gèrent que 4 ordres, d’autres 6. Dans la pratique, les ordres supplémentaires servent surtout à affiner le confort sans compliquer l’installation.
Reconnaître une installation compatible sans démonter tout le radiateur
Avant d’imaginer un branchement, je vérifie toujours trois choses: le câble présent au mur, la notice du radiateur et le bornier de raccordement. Le plus simple est souvent le plus fiable. Thermor indique qu’un fil pilote est généralement de couleur noire, et qu’il doit être relié à un programmateur, un délesteur ou un système compatible.
Dans une installation classique, on retrouve généralement:
| Conducteur | Couleur la plus courante | Rôle |
|---|---|---|
| Phase | Marron ou rouge | Apporte l’alimentation électrique |
| Neutre | Bleu | Complète l’alimentation |
| Terre | Vert/jaune | Sécurise l’installation quand l’appareil le nécessite |
| Fil pilote | Noir ou gris, le plus souvent | Envoie les ordres de fonctionnement |
Je me méfie toujours d’une conclusion trop rapide: la présence d’un fil noir ne suffit pas à elle seule. Il faut aussi voir s’il existe une borne dédiée au pilotage, si le schéma constructeur le prévoit et si l’installation murale a bien été pensée pour ça. Si le radiateur n’a pas de fil pilote, il faudra passer par une autre solution de commande, souvent radio ou connectée.
Autre point utile: une installation récente a plus de chances d’être compatible, mais ce n’est pas une obligation. Le fil pilote s’est largement diffusé dans les logements récents, sans être universel. Je passe donc toujours par la vérification concrète, pas par l’hypothèse.

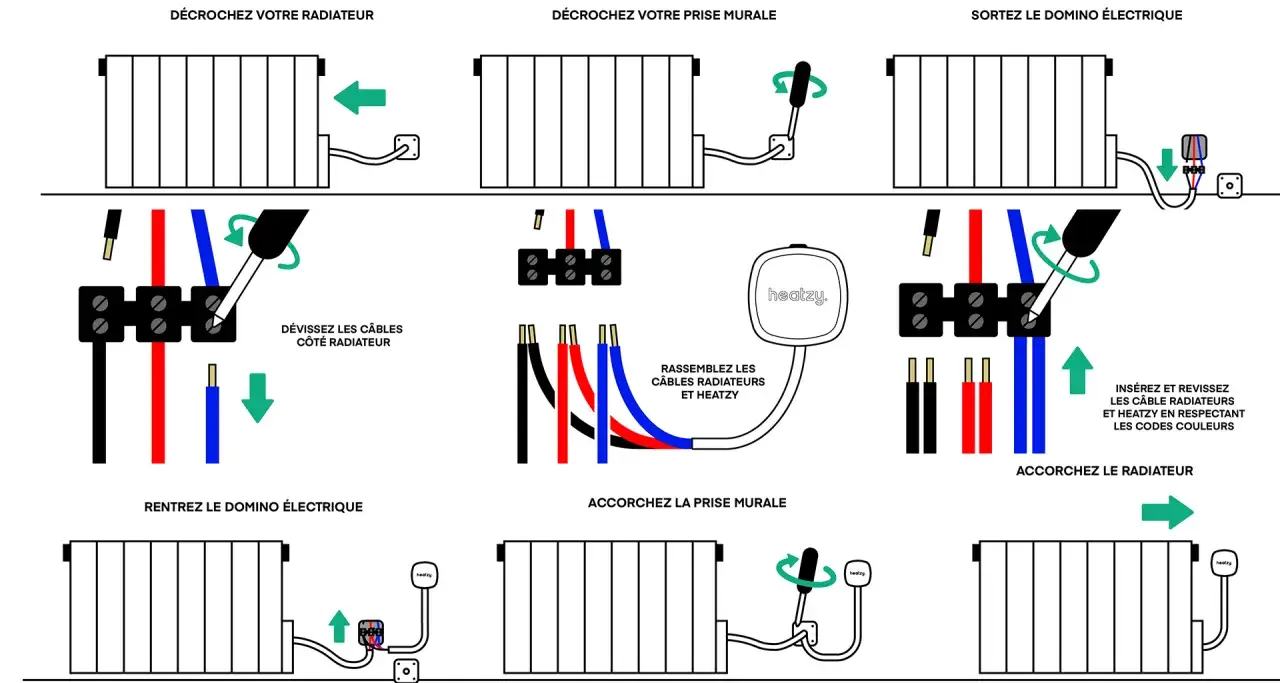

Brancher le fil pilote proprement et en sécurité
Le bon branchement commence toujours par la coupure du courant et par la lecture du schéma du fabricant. Ensuite, je distingue les fonctions: phase, neutre, terre, puis fil pilote. Le bornier, c’est la barrette de connexion où l’on serre les conducteurs; il doit rester clair, accessible et sans conducteur dénudé qui dépasse.
Pour un radiateur électrique équipé d’un fil pilote, le principe est simple:
- La phase et le neutre alimentent l’appareil.
- La terre est raccordée si le modèle le demande.
- Le fil pilote va vers le programmateur, le gestionnaire d’énergie ou la sortie de commande prévue.
- Si le fil pilote n’est pas utilisé, il est isolé avec un connecteur adapté et rangé dans la boîte, jamais laissé libre.
Je garde aussi une règle très nette: le fil pilote ne doit jamais être branché sur la terre. C’est une erreur plus fréquente qu’on ne le croit, et elle ne rend aucun service à l’appareil. Le conducteur de commande doit rester sur sa fonction de commande, point.
Quand on travaille proprement, on évite les bricolages du type domino approximatif, conducteur mal serré ou liaison improvisée dans une boîte trop étroite. Si la profondeur d’encastrement est insuffisante, si le repérage des fils est douteux ou si le schéma n’est pas lisible, je préfère faire intervenir un électricien. Ce n’est pas de la prudence théorique, c’est souvent ce qui évite une reprise complète du câblage plus tard.
Une fois la base du raccordement comprise, la vraie question devient plus intéressante: quels ordres le radiateur sait-il recevoir, et quand les utiliser ?
Comprendre les ordres de chauffe et leurs usages
Le pilotage ne sert pas seulement à allumer ou éteindre. Sur beaucoup d’appareils, il ajuste finement la température ou le comportement du chauffage selon le moment de la journée. ENGIE rappelle qu’un fil pilote peut gérer 4 à 6 ordres selon les modèles, et c’est exactement ce qui rend le système utile au quotidien.
| Mode | Effet concret | Quand je l’utilise |
|---|---|---|
| Confort | Température normale définie sur le radiateur | Présence dans la pièce |
| Confort -1 °C | Légère baisse par rapport au confort | Pièce occupée, mais besoin d’un chauffage un peu plus doux |
| Confort -2 °C | Baisse un peu plus marquée | Nuit ou usage intermittent |
| Éco | Réduction d’environ 3 °C à 3,5 °C selon les appareils | Absence dans la journée, chambre la nuit |
| Hors-gel | Maintien autour de 7 à 8 °C | Absence prolongée, logement inoccupé |
| Arrêt | Chauffage coupé | Travaux, longue indisponibilité, intervention ponctuelle |
Je nuance toujours le mode Arrêt. Couper totalement un radiateur ne veut pas dire économiser davantage dans tous les cas, parce que la remise en chauffe peut être énergivore. Pour une absence courte, l’Éco est souvent plus intelligent. Pour une absence longue, le Hors-gel protège le logement sans surchauffer inutilement.
Autrement dit, le fil pilote prend tout son sens quand on pense en usage réel et non en simple on/off. C’est précisément là que les erreurs de câblage ou de réglage deviennent coûteuses.
Les erreurs de câblage qui reviennent le plus souvent
Dans ce type d’installation, les erreurs les plus fréquentes sont rarement spectaculaires, mais elles suffisent à bloquer le système ou à créer un danger inutile. J’en vois quatre très souvent.
- Confondre le fil pilote avec la phase ou la terre.
- Laisser le conducteur de commande nu dans la boîte d’encastrement.
- Penser qu’un radiateur ancien possède forcément un pilotage compatible.
- Oublier que le circuit chauffage doit rester correctement dimensionné, même avec une commande centralisée.
Sur ce dernier point, les chiffres comptent. La NF C 15-100 prévoit un circuit chauffage dédié, avec par exemple 16 A pour 3 500 W maximum en 1,5 mm², 20 A pour 4 500 W en 2,5 mm², 25 A pour 5 750 W en 4 mm² et 32 A pour 7 250 W en 6 mm². Le pilotage ne remplace jamais la protection du circuit; il vient seulement la compléter.
Je conseille aussi de ne pas surinterpréter la domotique. Un module connecté, un thermostat programmable ou un gestionnaire d’énergie peuvent très bien exploiter ce fil, mais seulement si l’appareil est compatible et si le câblage est cohérent. Le meilleur système reste celui qui est lisible, stable et facile à maintenir.
Une fois ces pièges écartés, le reste devient beaucoup plus simple à décider: garder le fil, l’exploiter, ou choisir une autre architecture de commande.
La méthode la plus simple pour en tirer parti sans compliquer l’installation
Si je devais donner une règle de bon sens, ce serait celle-ci: conservez le fil pilote quand il existe et exploitez-le avant d’ajouter une couche de complexité. Dans une maison avec plusieurs radiateurs, il apporte une vraie logique de zones, surtout si les pièces n’ont pas le même rythme d’occupation.
Quand le logement est déjà équipé, je privilégie une commande centralisée bien pensée plutôt qu’un enchaînement de solutions partielles. Quand le logement n’a pas ce conducteur, je ne force pas le passage: une solution radio ou une commande connectée peut être plus réaliste qu’une reprise complète du câblage.
Pour moi, le bon choix dépend surtout de trois choses: l’âge de l’installation, le nombre de radiateurs à piloter et le niveau de confort attendu. Si ces trois paramètres sont clairs, le fil pilote devient un outil très efficace, discret et durable. S’ils ne le sont pas, mieux vaut diagnostiquer avant de brancher quoi que ce soit.
