Dans une installation de plomberie, une fuite tient souvent à un détail discret : la surface sur laquelle le joint vient s’écraser. C’est elle qui décide si un raccord restera sec, que l’on travaille sur un flexible, un robinet, un chauffe-eau ou une tuyauterie plus technique. Je vais expliquer comment cette portée de joint fonctionne, comment reconnaître la bonne géométrie et comment éviter les erreurs qui transforment un montage simple en fuite répétitive.
Ce qu’il faut vérifier avant de serrer un raccord
- Le filetage aide à assembler, mais l’étanchéité se joue sur la zone de contact.
- Une portée plate, une portée conique et une gorge pour joint torique ne se traitent pas de la même façon.
- Le bon joint dépend du diamètre, du fluide, de la température et du matériau du raccord.
- Forcer le serrage corrige rarement un mauvais appui et abîme souvent la pièce.
- Un joint marqué, écrasé ou réutilisé après démontage est une cause fréquente de suintement.
À quoi sert la zone d’appui d’un raccord
Au sens strict, la portée de joint est la partie de la face d’appui qui entre vraiment en contact avec l’élément d’étanchéité. C’est là que se joue l’écrasement du joint, donc la fermeture réelle du passage. Un filetage propre aide au montage, mais il ne remplace jamais cette zone de contact.
Je la vois comme le point de bascule entre un simple assemblage mécanique et un raccord vraiment étanche. Quand la surface est bien usinée, propre et cohérente avec le joint, les micro-aspérités sont comblées et le fluide ne trouve plus de chemin. Quand elle est rayée, mal alignée ou mal choisie, même un serrage énergique laisse passer l’eau ou le gaz.
Cette logique est simple, mais elle évite beaucoup d’erreurs: avant de chercher le bon joint, je regarde toujours où il doit travailler. Une fois ce réflexe acquis, le choix du raccord devient beaucoup plus lisible.

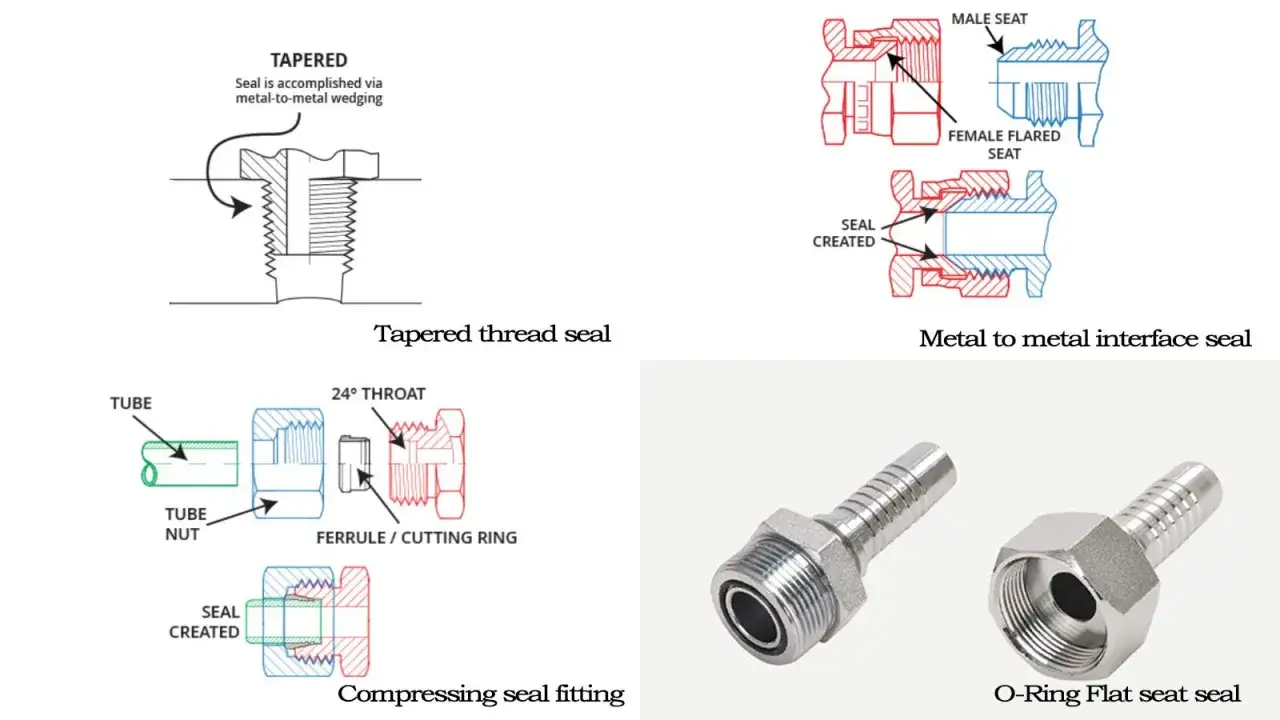

Reconnaître les grands types de portées dans les raccords
Je distingue surtout quatre familles utiles dans les raccords et tuyaux. Chacune impose une manière différente de faire l’étanchéité, et c’est souvent là que les montages amateurs se trompent.
| Type de portée | Ce qui assure l’étanchéité | Où je la rencontre le plus souvent | Point de vigilance |
|---|---|---|---|
| Portée plate | Un joint plat comprimé entre deux faces planes | Flexible, robinetterie, raccords union, certains chauffe-eau | Surface propre, joint centré, serrage régulier |
| Portée conique | Le contact direct entre deux cônes usinés | Climatisation, liaisons techniques, certains montages spécifiques | Ne pas confondre avec une portée plate ni ajouter un joint inadapté |
| Filetage étanchéifié dans le filet | Filasse, PTFE ou pâte selon le type de filetage | Raccords sans portée dédiée, assemblages filetés classiques | Le produit d’étanchéité doit correspondre au filetage et au fluide |
| Gorge pour joint torique | Un joint torique comprimé dans sa rainure | Certains raccords droits, cartouches, assemblages compacts | Bonne dimension et bonne compatibilité du matériau |
Le piège classique consiste à traiter tous les raccords comme s’ils fonctionnaient pareil. En réalité, la géométrie dicte la solution. Si la forme du siège ne correspond pas au joint, le montage peut sembler serré tout en restant fragile; je préfère donc toujours partir de la forme, puis seulement du consommable. C’est ce tri qui permet ensuite de choisir le bon joint sans hésitation.
Choisir le bon joint selon le raccord et le fluide
Pour moi, le choix du joint commence par trois questions simples: quelle portée, quel diamètre et quel fluide circule dans le réseau. À partir de là, on évite déjà la plupart des mauvais achats.
| Type de joint | Usage le plus courant | Avantage principal | Limite à garder en tête |
|---|---|---|---|
| Joint plat en fibre | Raccords à portée plate, assemblages démontables | Bonne solution simple pour l’étanchéité statique | À remplacer après démontage si le joint est marqué |
| Joint caoutchouc ou EPDM | Flexibles, raccords soumis aux petites vibrations | Souplesse et bonne reprise de forme | Le vieillissement dépend de la température et du fluide |
| Joint PTFE ou solution équivalente | Certains montages filetés et applications spécifiques | Bonne tenue chimique dans des cas bien définis | Il ne remplace pas un siège mal conçu |
| Joint torique | Raccords à gorge, composants compacts, cartouches | Montage propre et compression régulière | Le diamètre et la profondeur de gorge doivent être justes |
Dans le résidentiel, les tailles 12/17, 15/21, 20/27 et 26/34 reviennent sans cesse. En pratique, cela couvre une grande partie de la robinetterie et des alimentations domestiques, mais je ne m’arrête jamais au seul chiffre: deux raccords de même taille peuvent demander des joints différents selon leur forme réelle.
- 12/17, soit 3/8", apparaît souvent sur de petits raccords et des flexibles compacts.
- 15/21, soit 1/2", est très fréquent sur la robinetterie domestique.
- 20/27, soit 3/4", convient à des alimentations plus généreuses.
- 26/34, soit 1", se retrouve sur des réseaux plus dimensionnés.
Dans l’eau potable et le chauffage
Sur l’eau potable, je privilégie un joint proprement adapté au raccord et au matériau, sans improvisation. Sur le chauffage, la température et les cycles chaud-froid comptent autant que le serrage, parce qu’un joint trop mou ou mal choisi finit par se tasser. C’est souvent dans ces réseaux que les microfuites apparaissent après quelques semaines, pas au premier remplissage.
Lire aussi : Bouchon PVC mâle - Évitez les fuites, posez-le sans erreur
Dans le gaz et la climatisation
Sur le gaz, je reste strict: je n’utilise que des composants prévus pour cet usage et je ne mélange pas les familles de raccords. En climatisation, la vigilance porte surtout sur les cônes et les évasements; un serrage excessif peut marquer la surface au lieu de la sécuriser, puis la fuite réapparaît au redémarrage. Ici, le bon réflexe est de respecter la conception du raccord, pas de la forcer.Une fois le joint choisi, le montage compte presque autant que la pièce elle-même. C’est là que se joue la différence entre un assemblage durable et une fuite qui revient dès la première montée en température.
Monter le raccord sans abîmer la portée
Je procède toujours dans le même ordre: inspection, nettoyage, mise en place, alignement, puis serrage progressif. Ce n’est pas spectaculaire, mais c’est ce qui marche le mieux sur le terrain.
- Je contrôle d’abord la surface d’appui, à la recherche de rayures, de bavures, de corrosion ou d’un joint resté collé.
- Je nettoie et j’essuie soigneusement, parce qu’un simple grain de sable suffit à créer un passage d’eau.
- Je place le joint bien centré, sans le vriller, pour qu’il se comprime de manière uniforme.
- Je présente le raccord à la main avant de prendre l’outil, afin d’éviter tout croisement de filetage.
- Je serre par petites étapes, en restant attentif au moment où l’appui devient franc.
- Je m’arrête dès que la compression est correcte, car forcer ne rend pas un mauvais appui meilleur.
Sur une portée plate, un excès de serrage écrase le joint et peut même marquer les faces. Sur une portée conique, il peut déformer durablement le cône. Et sur un raccord à étanchéité dans le filet, il faut doser le produit et le vissage avec méthode, sinon on crée l’inverse de l’effet recherché. Une fois ce geste maîtrisé, la fuite devient beaucoup plus rare.
Les erreurs qui provoquent les fuites les plus tenaces
Quand une liaison suinte malgré un montage apparemment propre, je retrouve presque toujours l’une de ces causes. Elles paraissent banales, mais ce sont elles qui font perdre du temps sur un chantier.
| Erreur fréquente | Ce qu’elle provoque | Ce que je fais à la place |
|---|---|---|
| Mélanger une portée plate et une portée conique | Appui irrégulier et fuite quasi immédiate | Je vérifie la forme avant tout achat ou remontage |
| Réutiliser un joint écrasé ou marqué | Microfuite lente, souvent visible après quelques heures | Je remplace le joint dès qu’il a été démonté |
| Monter sur une surface sale ou rayée | Le joint ne compense pas les défauts de surface | Je nettoie, puis je change la pièce si la portée est abîmée |
| Serrer trop fort pour “être sûr” | Joint déformé, filetage abîmé, écrou marqué | Je serre juste ce qu’il faut, sans chercher à écraser davantage |
| Choisir un joint incompatible avec le fluide | Vieillissement prématuré, durcissement ou ramollissement | Je sélectionne un matériau adapté à l’eau, à la chaleur ou au gaz |
Le plus agaçant, c’est la fuite intermittente: elle disparaît à froid, revient à chaud, puis redevient invisible. Ce comportement signale presque toujours un problème d’appui, de compatibilité ou de compression, pas un hasard. C’est pour cela que je traite la cause avant de toucher au serrage une deuxième fois.
Ce que je vérifie après la pose pour éviter le retour de fuite
Une fois le réseau remis en eau, je ne considère jamais le travail comme terminé trop vite. Je contrôle d’abord à sec, puis après quelques minutes de circulation, et je reviens observer le raccord après la première montée en température quand l’installation le permet.
- Je passe un essuie-tout autour du raccord pour repérer le moindre suintement.
- Je regarde si la jonction reste sèche après quelques minutes de pression.
- Je surveille un second passage après chauffe, surtout sur l’eau chaude et le chauffage.
- Je remplace systématiquement le joint au démontage, même s’il paraît encore correct.
- Je garde sous la main les tailles les plus fréquentes pour éviter les montages improvisés.
Au fond, une bonne étanchéité repose sur un trio simple: une géométrie correcte, un joint compatible et un serrage propre. Quand ces trois paramètres sont alignés, le raccord fait son travail sans bruit, sans stress et sans retour de fuite.
