Dans une ligne sanitaire, la qualité d’un assemblage se joue souvent sur un détail : le type de connexion. Le raccord clamp reste l’une des solutions les plus utiles dès qu’il faut démonter, laver et remonter vite, sans perdre en hygiène ni en fiabilité. Je détaille ici son principe, ses usages réels, les critères de choix et les erreurs qui coûtent cher sur une installation alimentaire ou industrielle.
Ce qu’il faut retenir avant de choisir
- Un ensemble clamp se compose de deux ferrules, d’un joint et d’un collier de serrage.
- Son intérêt principal est la démontabilité rapide pour la maintenance et la NEP/CIP.
- La compatibilité dépend du standard, du diamètre, du profil de ferrule et du joint, pas seulement de la taille annoncée.
- Le 316L, le bon état de surface et un joint adapté font souvent la différence sur la durée.
- Il est très à l’aise en agroalimentaire, boissons, cosmétique et pharma, mais moins pertinent si la ligne vibre beaucoup ou si elle reste définitivement fixe.
Ce que recouvre vraiment cette connexion sanitaire

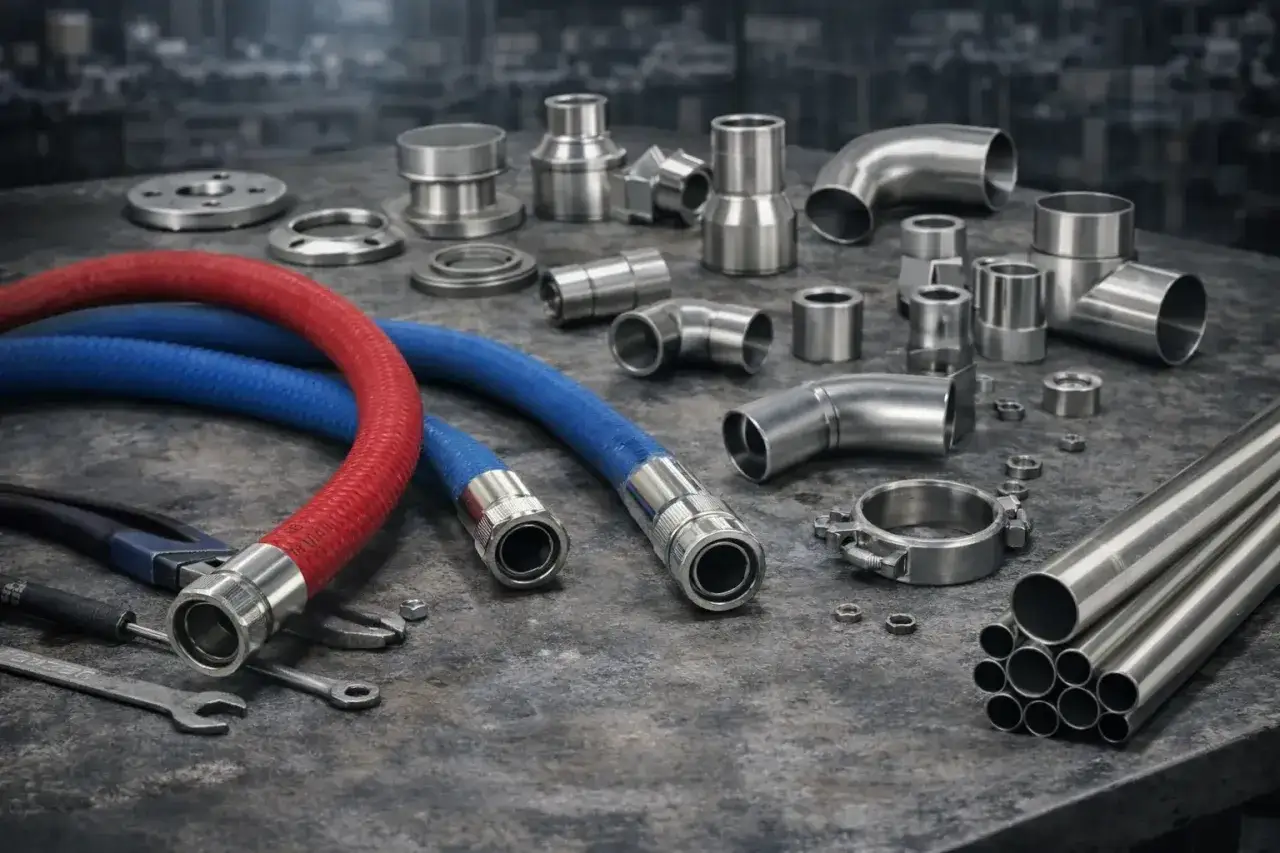

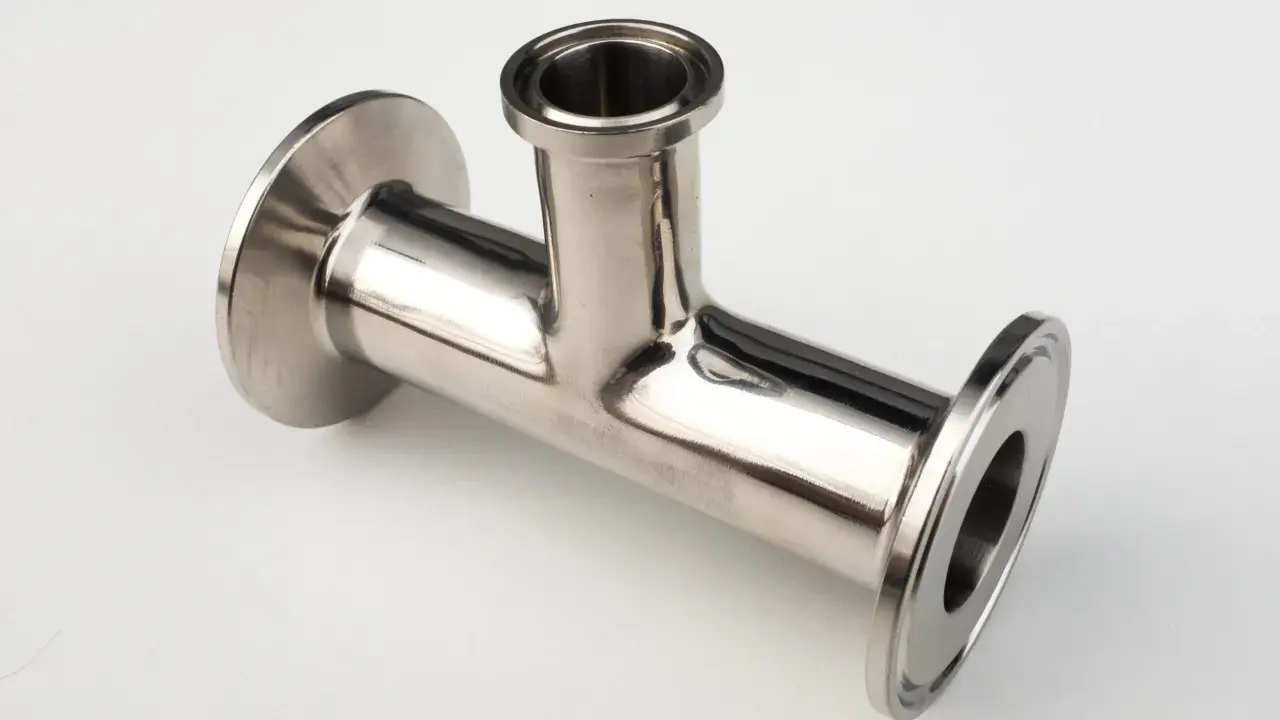

Quand on parle de cette connexion, on parle en réalité d’un assemblage sanitaire en trois pièces : deux ferrules soudées aux extrémités des tuyaux, un joint placé entre les portées, puis un collier qui met l’ensemble en pression. La logique n’est pas de “tenir un flexible” comme avec un collier classique, mais de créer une jonction propre, démontable et facile à inspecter.
Dans la pratique, je la retrouve sur les pompes, les vannes papillon, les voyants de niveau, les filtres, les mélangeurs et, plus largement, sur toute ligne où l’on veut limiter les zones de rétention. C’est aussi pour cela que les appellations commerciales varient beaucoup d’un fournisseur à l’autre : ce qui compte vraiment, ce sont le profil des ferrules, la qualité du joint et la compatibilité de l’ensemble, pas seulement le nom affiché sur le catalogue.
Une fois ce principe posé, la vraie question devient celle des usages où il apporte un gain tangible.
Pourquoi ce montage s’impose dans les lignes à nettoyer souvent
Je le privilégie dès qu’une ligne doit être ouverte régulièrement, parce que le temps gagné au démontage, au contrôle visuel et au nettoyage est réel. En agroalimentaire, dans les boissons, les laiteries, la cosmétique ou certaines applications de chimie fine, ce gain pèse autant que la propreté elle-même.
Le vrai atout, c’est la combinaison de rapidité et de maintenabilité. Un ensemble bien monté permet de remplacer un joint, de déposer un organe ou de contrôler l’intérieur d’une ligne sans immobiliser tout le réseau. Sur des équipements pensés pour la NEP, et parfois pour la SIP quand le process l’exige, cette simplicité réduit les arrêts et limite les interventions inutiles.
- Montage rapide : utile quand la ligne doit être ouverte plusieurs fois par semaine.
- Contrôle visuel facile : on voit vite l’état du joint et des portées.
- Bonne hygiène : le chemin produit reste plus lisible et plus simple à nettoyer qu’avec des montages plus complexes.
- Maintenance plus courte : idéal sur les zones où l’on change souvent un organe sanitaire.
- Limites réelles : sur une conduite très vibrante, très longue ou soumise à de forts à-coups de pression, je regarde aussi des solutions plus rigides.
Autrement dit, ce n’est pas la meilleure réponse partout, mais c’est souvent la plus logique quand la maintenance et l’hygiène passent avant tout. Reste à choisir un ensemble compatible avec la ligne et le niveau d’exigence visé.
Comment choisir le bon ensemble sans se tromper
Le piège le plus courant consiste à croire qu’un diamètre proche suffit. En réalité, il faut valider le standard, la géométrie des ferrules, le matériau, le joint et les conditions de service comme un seul bloc. C’est là que beaucoup d’erreurs de commande se glissent.
| Critère | Ce que je vérifie | Point de vigilance |
|---|---|---|
| Standard et profil | Famille de ferrules compatible avec la ligne existante | Un diamètre voisin ne garantit pas l’interchangeabilité |
| Diamètre et épaisseur | Dimensions réelles du tube et type de portée | Les désignations peuvent suivre des logiques différentes selon les familles |
| Matériau | 304 ou 316L selon le fluide, le nettoyage et l’environnement | Je privilégie souvent le 316L dès qu’il y a des contraintes d’hygiène ou de corrosion plus marquées |
| Joint | EPDM, silicone, FKM ou PTFE selon le produit | Le mauvais joint provoque vite une fuite, un vieillissement accéléré ou un montage instable |
| État de surface | Finition interne et absence de rayures | Une finition sanitaire autour de Ra ≤ 0,8 μm est un repère courant en alimentaire |
| Conditions de service | Pression, température, vibration, cycles de nettoyage | La limite réelle dépend de l’ensemble, pas d’une seule pièce |
Sur le marché, on trouve des gammes qui vont du mini au gros diamètre, parfois jusqu’à environ 273 mm selon les fabricants. Cela montre bien l’ampleur du système, mais aussi son exigence : plus le diamètre monte, plus la qualité du serrage, du joint et de l’alignement devient critique.
Pour les joints, je raisonne de manière très simple : EPDM pour beaucoup d’applications alimentaires générales, silicone quand la souplesse et la facilité d’assemblage comptent, FKM quand la chimie et la tenue thermique deviennent plus sévères, PTFE quand le fluide est agressif mais avec une vraie discipline de montage. Une fois le bon trio choisi, le montage lui-même doit rester irréprochable.
Poser et démonter le montage sans ruiner l’étanchéité
Un bon assemblage ne compense jamais une mauvaise méthode de pose. Dans ce type de ligne, la fuite vient plus souvent d’un joint mal positionné, d’une portée sale ou d’un serrage irrégulier que d’un défaut du collier lui-même.
- Je nettoie les portées, les ferrules et le joint avant toute chose.
- Je contrôle l’absence de rayures, d’écrasement ou de déformation sur les pièces de contact.
- Je centre le joint correctement pour éviter qu’il ne pince au serrage.
- J’aligne les deux extrémités sans forcer, surtout si la tuyauterie a déjà un peu travaillé.
- Je serre progressivement et de façon régulière, sans chercher à “écraser” le joint.
- Je fais un essai sous pression ou un contrôle visuel après mise en service, puis je recontrôle après le premier cycle thermique si la ligne en subit un.
Le mauvais réflexe consiste à compenser un défaut d’alignement par un serrage excessif. Cela donne parfois une étanchéité immédiate, mais le joint s’abîme plus vite, et le problème revient au pire moment. Quand le montage est bien fait, on doit pouvoir démonter et remonter sans perdre la cohérence de l’ensemble. C’est aussi ce qui le distingue des autres raccords sanitaires qu’il faut parfois comparer avant d’acheter.
Quand il vaut mieux le comparer à d’autres raccords sanitaires
Je ne choisis pas toujours ce système par défaut. Tout dépend de la fréquence d’ouverture, du niveau d’hygiène attendu et de la rigidité nécessaire sur la conduite. Dans certains cas, un autre raccord est plus cohérent.
| Solution | Quand je la choisis | Atouts | Limites |
|---|---|---|---|
| Connexion clamp | Ligne à démonter souvent, nettoyage fréquent, composants sanitaires | Rapide, lisible, pratique pour la maintenance | Moins tolérante si la ligne vibre ou si l’alignement est médiocre |
| Union sanitaire à vis | Réseau laitier ou process où l’on accepte une ouverture plus lente | Compromis intéressant sur certaines installations européennes | Moins immédiate à démonter, plus sensible au montage correct |
| Soudé fixe | Ligne permanente, peu ou pas d’ouverture | Très rigide, peu de maintenance mécanique | Pas pratique dès qu’il faut intervenir régulièrement |
| Fileté standard | Utilités ou circuits annexes, pas la zone produit | Simple à mettre en œuvre sur certains réseaux | Moins adapté aux exigences hygiéniques fortes |
En clair, si la ligne doit être ouverte chaque semaine, je pars sur la solution la plus démontable. Si elle doit rester en place longtemps sans intervention, la rigidité et la simplicité d’un montage soudé prennent souvent l’avantage. Avant de commander, il reste pourtant quelques pièges très classiques à éviter.
Les erreurs qui reviennent le plus souvent sur le terrain
- Choisir une ferrule “presque compatible” alors que le profil réel ne l’est pas.
- Réutiliser un joint marqué, aplati ou déjà durci.
- Serrer trop fort en pensant gagner en étanchéité.
- Monter la ligne sans nettoyer les portées de contact.
- Ignorer la vibration, alors qu’elle finit par fatiguer le serrage et le joint.
- Oublier que le produit, la chimie de nettoyage et la température agissent ensemble sur la durée de vie.
Je vois aussi souvent une erreur plus subtile : prendre une référence correcte sur le papier, mais oublier que la surface interne, le matériau et le joint doivent former un ensemble cohérent. C’est là que les fuites, les rétentions et les démontages trop fréquents apparaissent. Le dernier contrôle consiste donc à relire la ligne comme un tout avant validation.
Le contrôle que je fais avant de valider une ligne sanitaire
Avant de fermer un dossier, je vérifie toujours cinq points : la compatibilité du standard, le matériau du corps, la matière du joint, la finition interne et les conditions réelles de service. Ce filtre simple évite la plupart des retours inutiles, surtout quand plusieurs fournisseurs utilisent des désignations proches mais pas interchangeables.
- Standard : ferrules, collier et joint doivent appartenir à la même famille.
- Matériau : je privilégie le 316L si la ligne touche le produit ou subit un nettoyage exigeant.
- Joint : il doit correspondre au fluide, à la chimie de lavage et au niveau thermique.
- Surface : plus elle est propre et régulière, plus l’assemblage reste stable dans le temps.
- Exploitation : vibration, ouverture fréquente et cycles de température doivent être anticipés dès l’achat.
Si un de ces points reste flou, je préfère demander une fiche technique précise ou un échantillon avant de valider la commande. C’est souvent la différence entre une installation sanitaire fiable et une série de corrections qui aurait pu être évitée.
