Un programmateur bien raccordé évite de chauffer un logement vide, mais une seule erreur de borne peut rendre le système inefficace ou dangereux. Je vous propose ici une méthode claire pour identifier votre installation, choisir le bon type de commande, relier un radiateur électrique par fil pilote et savoir quand il faut confier le travail à un électricien.
Les points essentiels pour réussir votre installation
- Coupez le courant au disjoncteur général avant toute intervention.
- Un radiateur électrique avec fil pilote utilise généralement un conducteur noir pour recevoir les ordres du programmateur.
- Le raccordement d’une chaudière se fait souvent sur un contact sec, et non directement sur une sortie 230 V.
- Un circuit de commande est fréquemment protégé par un disjoncteur 2 A, selon la configuration du tableau et les prescriptions du fabricant.
- Prévoyez environ 30 à 250 € pour le matériel, puis 120 à 300 € de main-d’œuvre pour une pose courante.
Identifier le chauffage avant de toucher aux fils
Le raccordement dépend d’abord du générateur que vous voulez piloter. Un convecteur électrique, une chaudière à gaz, une pompe à chaleur et un plancher chauffant n’utilisent pas forcément le même signal. C’est le point que je vérifie en premier, car un programmateur parfaitement adapté à des radiateurs électriques peut être inutilisable sur une chaudière.
| Type de chauffage | Commande la plus courante | Point de vigilance |
|---|---|---|
| Radiateurs électriques récents | Fil pilote | Vérifier la présence d’un conducteur dédié et la compatibilité des ordres |
| Chaudière individuelle | Thermostat à contact sec | Ne jamais injecter du 230 V sur les bornes de commande sans indication explicite |
| Pompe à chaleur | Thermostat ou bus propriétaire | Respecter la notice de la marque et le type de régulation accepté |
| Chauffage collectif | Commande locale ou gestion de zone | Le programmateur individuel peut être impossible ou limité |
Regardez la plaque signalétique, la notice de l’appareil et les bornes disponibles. Sur un radiateur électrique, la présence de quatre conducteurs, souvent bleu, marron, noir et vert-jaune, indique généralement une installation compatible avec le fil pilote. Les couleurs restent des indices, pas une preuve suffisante, car une ancienne installation peut présenter des anomalies.
Comprendre le rôle du fil pilote
Le fil pilote ne sert pas à alimenter la résistance du radiateur. Il transporte un ordre envoyé par le programmateur afin de sélectionner un mode de fonctionnement. Le radiateur reste alimenté par la phase et le neutre, tandis que ce conducteur supplémentaire lui demande de fonctionner en Confort, Éco, Hors-gel ou Arrêt.
Dans une installation classique, le conducteur noir du radiateur est relié à la sortie fil pilote correspondant à sa zone. La phase et le neutre vont sur les bornes d’alimentation prévues à cet effet, tandis que le conducteur vert-jaune est réservé à la terre lorsque l’appareil possède une borne de terre. Le fil pilote ne doit jamais être raccordé à la terre.
Un radiateur sans fil pilote
Si le radiateur ne possède que deux conducteurs d’alimentation, il n’est généralement pas prévu pour recevoir les ordres fil pilote. Il reste possible de le commander en marche-arrêt avec un relais ou une prise adaptée, mais cette solution est moins fine. Elle ne permet pas toujours de conserver le réglage Confort ou Éco directement sur l’appareil.
Je déconseille aussi de relier ensemble les fils pilotes de plusieurs zones sans vérifier la notice. Un logement peut être séparé en zone jour et zone nuit, avec des horaires différents. Un programmateur multizone devient alors plus pertinent qu’un raccordement unique, même si son prix est un peu plus élevé.
Réaliser le branchement étape par étape
Préparer le matériel et repérer le circuit
Il vous faut au minimum un tournevis isolé, un vérificateur d’absence de tension, des embouts ou connecteurs adaptés et la notice du programmateur. Avant de démonter quoi que ce soit, prenez une photo nette du tableau et repérez le disjoncteur associé au chauffage.
Un système fil pilote comprend souvent un circuit de puissance pour les radiateurs et un circuit de commande protégé séparément. Selon le modèle, le programmateur est alimenté en 230 V et protégé par un petit disjoncteur dédié, souvent de 2 A. Cette protection ne remplace pas celle des radiateurs, qui dépend de leur puissance et du nombre d’appareils sur le circuit.
Couper et contrôler l’absence de tension
Coupez le disjoncteur concerné, puis le disjoncteur général si vous intervenez dans le tableau. Contrôlez l’absence de tension avec un appareil approprié sur les conducteurs concernés. Un simple tournevis testeur ou un voyant éteint ne suffit pas pour garantir que le circuit est hors tension.
Cette étape n’est pas négociable. Si vous ne savez pas distinguer une phase, un neutre et un retour de commande, arrêtez-vous ici et faites intervenir un professionnel. Une erreur sur un tableau électrique peut provoquer un court-circuit, endommager le programmateur ou exposer quelqu’un à une tension dangereuse.

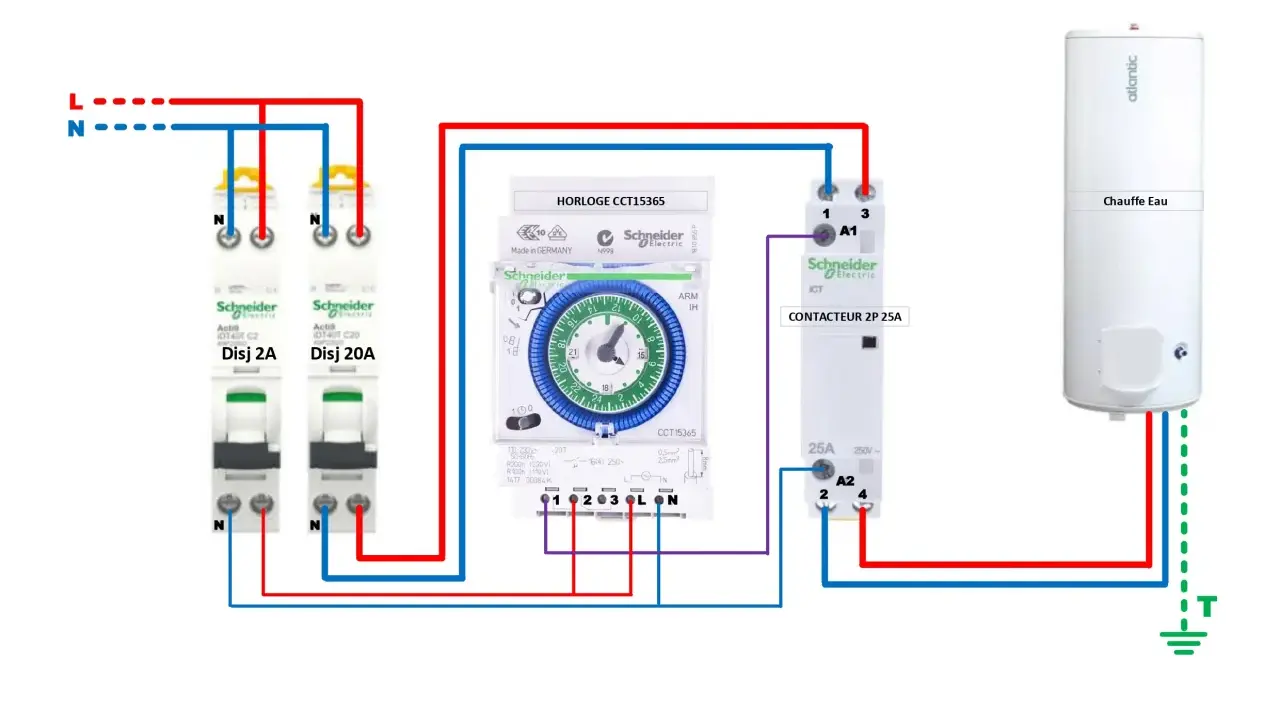

Raccorder le programmateur
Les repères les plus fréquents sont L pour la phase, N pour le neutre et FP, fil pilote ou sortie de zone pour la commande. Le conducteur pilote de chaque radiateur rejoint la sortie correspondante. La phase et le neutre d’alimentation du programmateur doivent provenir du circuit indiqué dans sa notice, avec une protection adaptée.
Ne vous fiez pas uniquement à la disposition des bornes. Deux modèles visuellement similaires peuvent avoir des sorties différentes. Je recommande de suivre le schéma fourni avec l’appareil, puis de vérifier chaque connexion une seconde fois avant de refermer le tableau.
Relier les radiateurs par zone
Pour une seule zone, les fils pilotes peuvent être regroupés dans une boîte de connexion ou au tableau, puis reliés à la sortie dédiée du programmateur. Pour deux ou trois zones, chaque groupe doit rester séparé. Le radiateur de la chambre ne doit pas recevoir par erreur le programme prévu pour le séjour.
Les connexions doivent être protégées dans un boîtier ou une enveloppe adaptée. Laissez une longueur suffisante de conducteur pour permettre une maintenance ultérieure, sans créer de boucle désordonnée dans le tableau. Un câblage propre facilite réellement le dépannage.
Adapter le raccordement à une chaudière ou une pompe à chaleur
Sur une chaudière, le programmateur agit souvent comme un interrupteur qui demande au générateur de démarrer ou de s’arrêter. Les bornes peuvent être repérées COM et NO, c’est-à-dire commun et contact normalement ouvert. Ce montage est appelé contact sec, car le thermostat ne fournit pas lui-même la tension de commande.
Le piège classique consiste à voir une borne « chauffage » et à y envoyer la phase comme sur un radiateur électrique. C’est parfois destructeur. Si la notice mentionne un contact sec, utilisez uniquement les bornes indiquées et ne créez pas de pont avec le 230 V.
Les pompes à chaleur demandent encore plus de prudence. Certaines acceptent un thermostat marche-arrêt, d’autres utilisent une liaison propriétaire ou une commande basse tension. Un programmateur universel peut alors réduire les performances, empêcher la modulation ou générer des défauts. La référence exacte du générateur doit guider le choix du thermostat.
Tester le système et régler les bons horaires
Une fois le câblage terminé, remettez le courant et vérifiez d’abord le fonctionnement manuel. Sélectionnez le mode Confort, puis le mode Éco, et observez la réaction du radiateur ou de la chaudière. Un délai de quelques minutes peut être normal, surtout avec une chaudière ou un plancher chauffant.
Programmez ensuite des horaires réalistes. Pour un logement occupé en journée, on peut commencer par une plage Confort le matin et le soir, avec un mode Éco pendant les absences. Une température réduite de 2 à 3 °C suffit souvent pour limiter la consommation sans refroidir complètement les murs.
| Situation | Réglage de départ | Pourquoi ce choix |
|---|---|---|
| Absence de quelques heures | Mode Éco | Le logement reste tempéré et remonte plus vite en température |
| Absence de plusieurs jours en hiver | Mode Hors-gel | Le réseau reste protégé contre un refroidissement excessif |
| Chambre la nuit | Température réduite | Le confort est souvent meilleur qu’avec un chauffage coupé brutalement |
| Pièce rarement utilisée | Programmation indépendante | Évite de chauffer selon le rythme du reste du logement |
Ne cherchez pas à maximiser les économies en programmant des arrêts trop longs sur un logement mal isolé. Le gain dépend de l’isolation, de l’inertie du bâtiment, du type d’émetteur et de la météo. La programmation fonctionne mieux lorsqu’elle reste cohérente avec l’usage réel des pièces.
Éviter les erreurs qui rendent l’installation inefficace
Confondre fil pilote et terre
Le conducteur vert-jaune est réservé à la protection électrique. Le fil pilote est souvent noir, mais il faut confirmer son rôle dans la boîte de raccordement et dans le tableau. Une inversion peut déclencher le disjoncteur ou rendre la protection de l’appareil non conforme.
Oublier le signal de commande
Un radiateur peut être correctement alimenté et rester pourtant en mode Confort en permanence si son fil pilote n’est pas raccordé. Dans ce cas, le chauffage fonctionne, mais le programmateur ne contrôle rien. C’est l’un des diagnostics les plus fréquents après une installation incomplète.
Installer un appareil incompatible

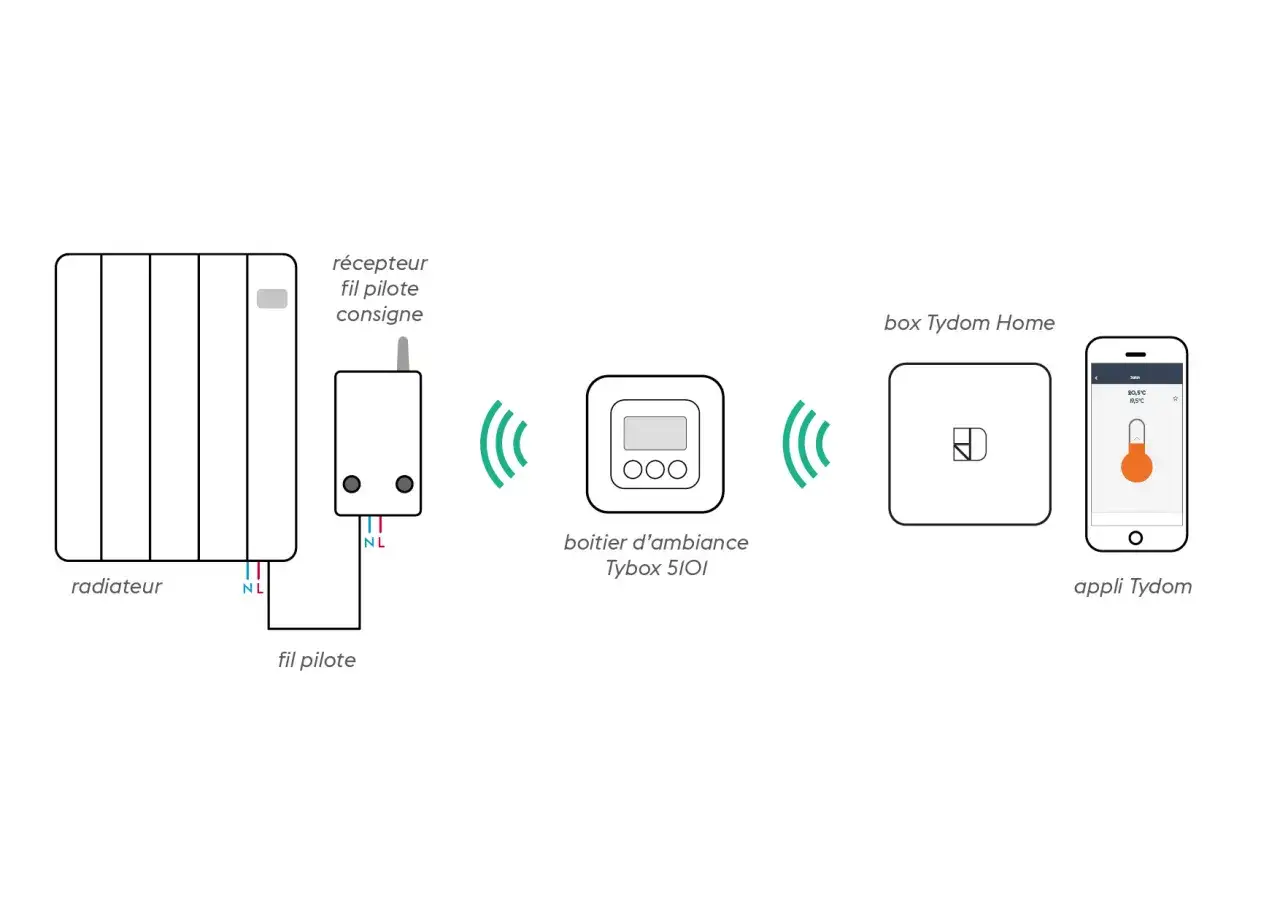

Un programmateur fil pilote ne convient pas automatiquement à tous les radiateurs électriques. Il faut vérifier le nombre d’ordres gérés, le nombre de zones et la puissance admissible des éventuels relais. Pour une installation connectée, contrôlez aussi la qualité du signal radio ou du Wi-Fi à l’emplacement choisi.
Lire aussi : Chauffage - Éco ou Confort : Le bon réglage pour économiser
Modifier le tableau sans identifier les circuits
Un tableau ancien peut contenir des repiquages, des conducteurs mal repérés ou plusieurs circuits regroupés de manière atypique. Dans ce contexte, recopier un schéma trouvé en ligne est risqué. La conformité se juge sur l’installation complète, pas sur la ressemblance entre deux tableaux.
Quel budget prévoir pour ce raccordement
Le prix dépend surtout du nombre de zones et de l’état du tableau. Un programmateur mural simple coûte généralement 30 à 90 €. Un modèle multizone se situe plutôt entre 80 et 200 €, tandis qu’une solution connectée avec application peut atteindre 100 à 250 €.
Pour une pose simple avec câblage déjà présent, comptez environ 120 à 300 € de main-d’œuvre. Si l’électricien doit tirer des conducteurs, créer une protection au tableau ou reprendre une installation ancienne, la facture peut monter vers 250 à 600 €. Demandez un devis qui distingue clairement le matériel, le câblage et les éventuelles mises en conformité.
Le modèle le plus cher n’est pas toujours le meilleur. Dans un petit logement équipé de radiateurs fil pilote, un programmateur à deux zones peut apporter l’essentiel du confort. La connexion à distance devient surtout intéressante si vous êtes souvent absent ou si vous souhaitez modifier les horaires depuis votre téléphone.
Le bon raccordement se confirme par un test simple
Avant de considérer l’installation terminée, testez chaque zone séparément et vérifiez que le mode affiché correspond bien à la réaction de l’appareil. Étiquetez les disjoncteurs et les fils pilotes dans le tableau, surtout si plusieurs radiateurs sont regroupés au même endroit.
Conservez la notice, le schéma annoté et la référence du programmateur. Si un doute subsiste sur le 230 V, le contact sec ou la compatibilité avec une pompe à chaleur, l’intervention d’un électricien coûte moins cher qu’un remplacement de carte électronique. Un système bien installé doit être simple à comprendre, sûr à dépanner et suffisamment souple pour suivre votre quotidien.
