Le branchement radiateur électrique ne se résume pas à relier deux fils et à refermer le cache. Ce qui compte vraiment, c’est le bon calibre du circuit, le repérage des conducteurs, la sécurité au tableau et le respect des contraintes de la pièce, surtout dans une salle de bains. Je vais aller à l’essentiel : ce qu’il faut vérifier avant d’intervenir, comment lire les fils, comment raccorder proprement l’appareil et dans quels cas il vaut mieux passer la main à un électricien.
Les vérifications qui évitent les erreurs les plus coûteuses
- Un radiateur se raccorde sur un circuit dédié, pas sur une ligne improvisée.
- La puissance à retenir est celle du circuit total, pas seulement celle d’un seul appareil.
- Avant toute manipulation, je coupe l’alimentation au tableau et je vérifie l’absence de tension.
- Sur beaucoup de modèles récents, le fil de terre n’est pas utilisé, mais la notice du fabricant prime toujours.
- Le fil pilote doit être raccordé au bon système, ou isolé proprement s’il n’est pas exploité.
- Dans une salle de bains, le volume d’implantation change complètement les règles du jeu.
Vérifier que le circuit est au bon calibre
Je commence toujours par là, parce que c’est le point qui conditionne tout le reste. La norme NF C 15-100 impose un circuit de chauffage dédié, avec une protection adaptée à la puissance totale des appareils alimentés par cette ligne. Autrement dit, on ne dimensionne pas un disjoncteur au hasard et on ne mélange pas le chauffage avec des prises ou de l’éclairage.
Pour un chauffage électrique, les repères courants sont les suivants :
| Puissance totale du circuit | Disjoncteur maxi | Section cuivre minimale | Usage typique |
|---|---|---|---|
| 3 500 W | 16 A | 1,5 mm² | Petit circuit chauffage ou deux petits appareils |
| 4 500 W | 20 A | 2,5 mm² | Radiateurs de pièce de vie ou sèche-serviettes |
| 5 750 W | 25 A | 4 mm² | Circuit plus chargé, plusieurs émetteurs |
| 7 250 W | 32 A | 6 mm² | Installation plus puissante, à étudier soigneusement |
Le piège classique, c’est de regarder seulement la puissance du radiateur qu’on veut poser. En pratique, je regarde le total du circuit, la section réellement disponible dans la gaine, et la protection déjà en place au tableau. Si le moindre doute subsiste, je ne “devine” pas : je vérifie avant de raccorder quoi que ce soit. Et une fois ce point verrouillé, on peut préparer l’intervention sans improvisation.
Préparer l’intervention sans prendre de raccourcis
Avant de toucher aux fils, je coupe l’alimentation de la ligne concernée au tableau électrique, pas seulement l’interrupteur mural. Ensuite, je contrôle l’absence de tension avec un vérificateur d’absence de tension ou un multimètre adapté. C’est la vérification qui évite les mauvaises surprises, surtout dans un logement ancien où l’étiquetage du tableau est parfois approximatif.Le matériel utile reste simple, mais il doit être correct :
- un tournevis d’électricien isolé ;
- un vérificateur d’absence de tension ou un multimètre fiable ;
- une pince à dénuder ;
- des connecteurs type Wago ou des dominos de qualité ;
- un niveau et le gabarit de pose du radiateur.
Comprendre les fils et le rôle de la sortie de câble
Sur un radiateur mural, la connexion passe idéalement par une sortie de câble ou une boîte de raccordement, parce que cela protège les conducteurs et laisse une finition nette. C’est plus propre qu’un cordon apparent et, franchement, plus durable dans un usage quotidien. Le raccordement se fait ensuite selon le code couleur et la notice de l’appareil.
Les repères les plus courants sont simples :
- phase : souvent marron, rouge ou noir selon l’installation ;
- neutre : bleu ;
- terre : vert et jaune ;
- fil pilote : souvent noir sur les installations françaises.
Point important : beaucoup de radiateurs récents sont en classe II, donc à double isolation, et ne demandent pas de raccordement à la terre. Cela ne veut pas dire qu’on coupe un conducteur au hasard. On suit la notice du fabricant, on raccorde ce qui doit l’être, et on isole proprement ce qui n’est pas utilisé. Pour le fil pilote, c’est la même logique : s’il n’est pas exploité par un programmateur ou une gestion centralisée, il reste en attente dans un connecteur isolé, jamais nu ni raccordé à la terre.
Le point technique à retenir, c’est que la phase et le neutre alimentent l’appareil, tandis que le fil pilote sert à envoyer des ordres de confort, d’éco ou de hors-gel. Quand on comprend cette logique, le branchement devient beaucoup plus lisible. Il reste alors à l’exécuter proprement, étape par étape.

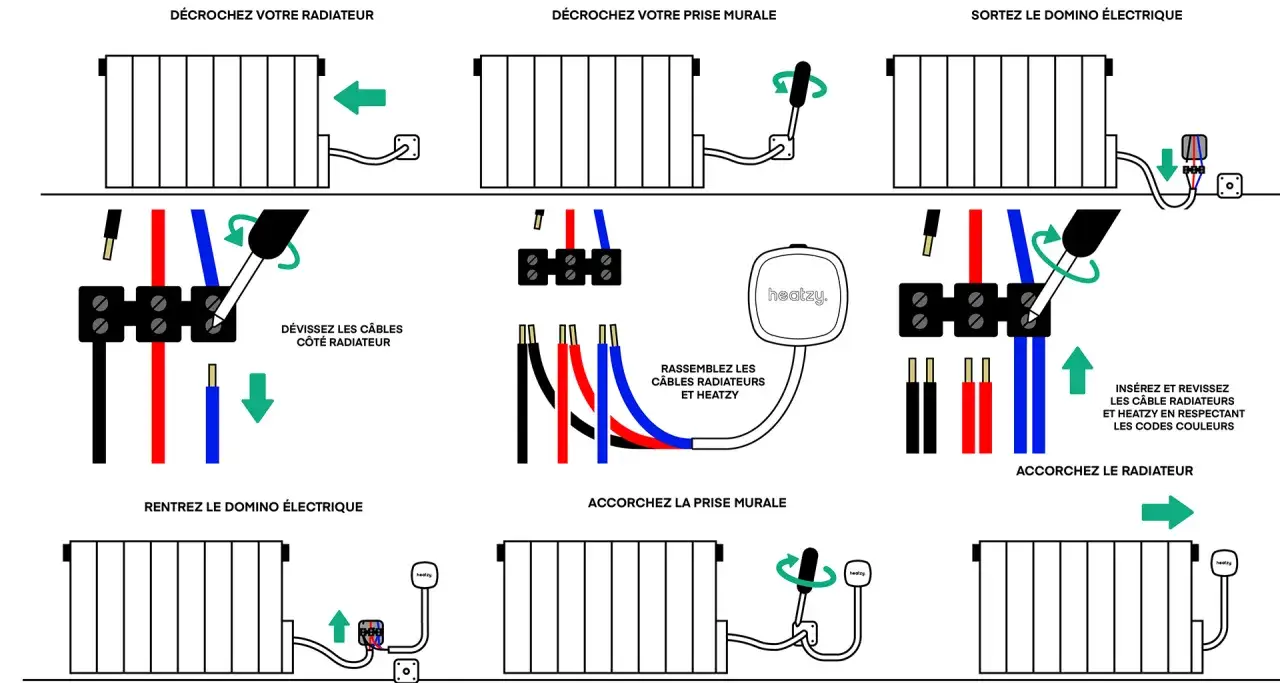

Raccorder le radiateur pas à pas
Quand tout est prêt, je procède dans un ordre simple pour éviter les erreurs de manipulation et les fils en tension inutilement.
- Je présente le support mural et je vérifie l’alignement du radiateur par rapport à la sortie de câble.
- Je prépare les conducteurs en ne dénudant que la longueur utile, sans laisser de cuivre apparent en excès.
- Je raccorde la phase avec la phase et le neutre avec le neutre, selon le schéma de la notice.
- Je branche la terre seulement si le modèle l’exige.
- Je raccorde le fil pilote au système prévu, ou je l’isole proprement si l’installation n’en a pas l’usage.
- Je serre les connecteurs, je range les fils dans la boîte, puis je referme le cache avant de remettre sous tension.
Je vérifie ensuite que le radiateur tient correctement sur son support, que rien ne pince les conducteurs et que le boîtier ferme sans contrainte. Une fois le courant rétabli, je fais un essai complet : mise en marche, montée en température et éventuel test de programmation. Si l’appareil ne réagit pas comme prévu, je coupe à nouveau et je recontrôle avant d’insister. C’est ce qui distingue un branchement propre d’une intervention qu’il faudra reprendre plus tard.
Les cas particuliers qui changent la méthode
Tous les chantiers ne se ressemblent pas. Dans une pièce sèche avec une ligne récente, le raccordement est souvent simple. Dans une salle de bains, une rénovation ancienne ou une installation avec plusieurs radiateurs, les règles deviennent plus strictes et il faut raisonner différemment.
| Situation | Ce qui change | Mon conseil |
|---|---|---|
| Salle de bains | Le volume d’implantation compte, avec des restrictions sur les zones proches de l’eau. | Je place le radiateur hors volume ou en volume autorisé, avec l’indice de protection adapté. |
| Plusieurs radiateurs sur la même ligne | La puissance totale se cumule. | Je vérifie le total avant de conserver le même disjoncteur. |
| Logement ancien | La section de câble, la protection et l’état général de la ligne sont parfois hétérogènes. | Je contrôle le tableau et je ne pars jamais du principe que l’existant est conforme. |
| Radiateur avec fil pilote | Il faut une gestion compatible ou un isolement propre du conducteur. | Je prévois le raccordement dès le départ pour éviter une finition bancale. |
Dans la salle de bains, la prudence est non négociable : la norme distingue plusieurs volumes autour des points d’eau, et un appareil de chauffage ne s’installe pas n’importe où. Hors volume, les contraintes sont beaucoup plus souples ; près de la baignoire ou de la douche, elles deviennent très strictes. C’est typiquement le genre de cas où je préfère perdre dix minutes de vérification plutôt que de devoir recommencer une installation complète. À partir de là, on comprend vite quelles erreurs reviennent le plus souvent.
Les erreurs que je vois le plus souvent
Les défauts de pose les plus courants ne sont pas spectaculaires. Ils sont surtout répétitifs, et c’est ce qui les rend agaçants, parce qu’ils provoquent des pannes, des déclenchements de disjoncteur ou une installation difficile à maintenir.
- Brancher le radiateur sur un circuit partagé avec des prises ou d’autres usages.
- Ignorer la puissance cumulée de la ligne et se contenter de la puissance d’un seul appareil.
- Laisser le fil pilote en l’air ou mal isolé.
- Utiliser des connexions peu fiables ou mal serrées dans la boîte de raccordement.
- Ne pas vérifier la zone d’implantation dans une salle de bains.
- Rebrancher avant d’avoir refermé correctement le boîtier et fixé l’appareil.
Si je dois faire intervenir un professionnel, ce n’est pas forcément parce que le branchement est complexe en soi. C’est souvent parce que le tableau doit être repris, qu’une ligne dédiée doit être créée ou qu’un doute subsiste sur la conformité de l’existant. En pratique, une pose simple de radiateur tourne souvent autour de 50 à 150 € de main-d’œuvre, mais le budget grimpe dès qu’il faut tirer une ligne, modifier la protection ou remettre l’installation au propre. À ce stade, la question n’est plus seulement “est-ce que ça marche ?”, mais “est-ce que ça restera fiable dans le temps ?”.
Ce qu’un raccordement propre garantit sur la durée
Un bon branchement se remarque moins par ce qu’il montre que par ce qu’il évite : pas de disjoncteur qui saute, pas de câble qui chauffe, pas de fil oublié derrière le radiateur, pas de doute au prochain entretien. C’est aussi pour ça que je privilégie toujours une approche simple et stricte : circuit dédié, fils correctement identifiés, connexions serrées, boîtier refermé et zone d’implantation cohérente.
Si vous installez plusieurs émetteurs dans le même logement, je vous conseille d’anticiper dès maintenant la logique du circuit plutôt que de raisonner appareil par appareil. C’est le meilleur moyen de garder un chauffage lisible, évolutif et facile à dépanner. Et si la moindre partie de l’installation vous semble approximative, surtout dans une pièce humide ou sur une ligne ancienne, je m’arrête là et je fais contrôler l’ensemble avant de remettre sous tension.
