Quand j’examine un circuit de chauffage, je commence toujours par le même point: repérer le départ, le retour, le purgeur et la façon dont chaque radiateur est raccordé. Un schéma clair évite les inversions de tuyaux, les pièces tièdes et les réglages au hasard, surtout dans les logements français où cohabitent souvent anciennes installations, rénovations partielles et équipements plus récents. Ici, je vais aller à l’essentiel: ce que le schéma doit montrer, comment lire les montages les plus courants et ce qu’il faut vérifier avant de poser, purger ou équilibrer un radiateur.
Les repères utiles avant d’intervenir sur le circuit

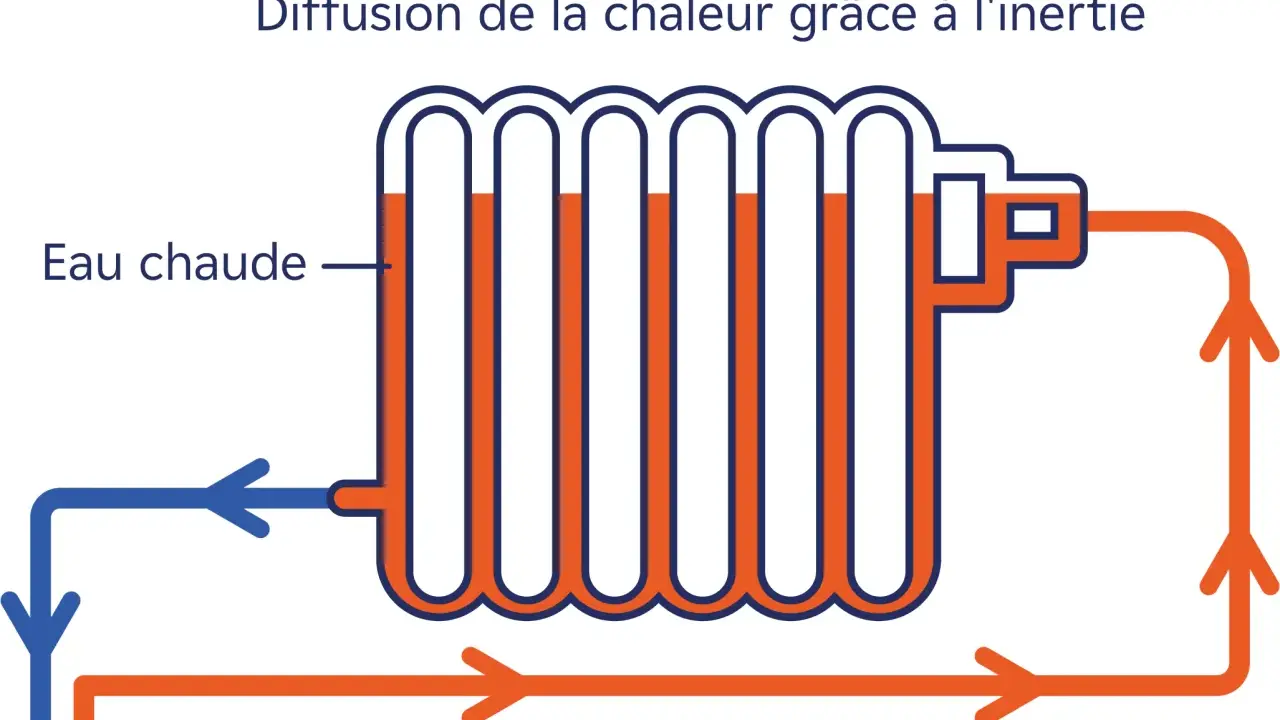

- Le départ amène l’eau chaude vers le radiateur, le retour la ramène vers la production.
- Un réseau bitube sépare clairement départ et retour; un monotube fait circuler l’eau successivement d’un émetteur à l’autre.
- Le purgeur se place au point haut, tandis que le réglage du retour sert souvent à équilibrer le débit.
- Une purge correcte et un bon équilibrage comptent souvent plus qu’un simple remplacement de radiateur.
- Sur une installation ancienne, le problème vient parfois du circuit lui-même, pas du radiateur.
Ce que doit montrer un schéma de radiateur

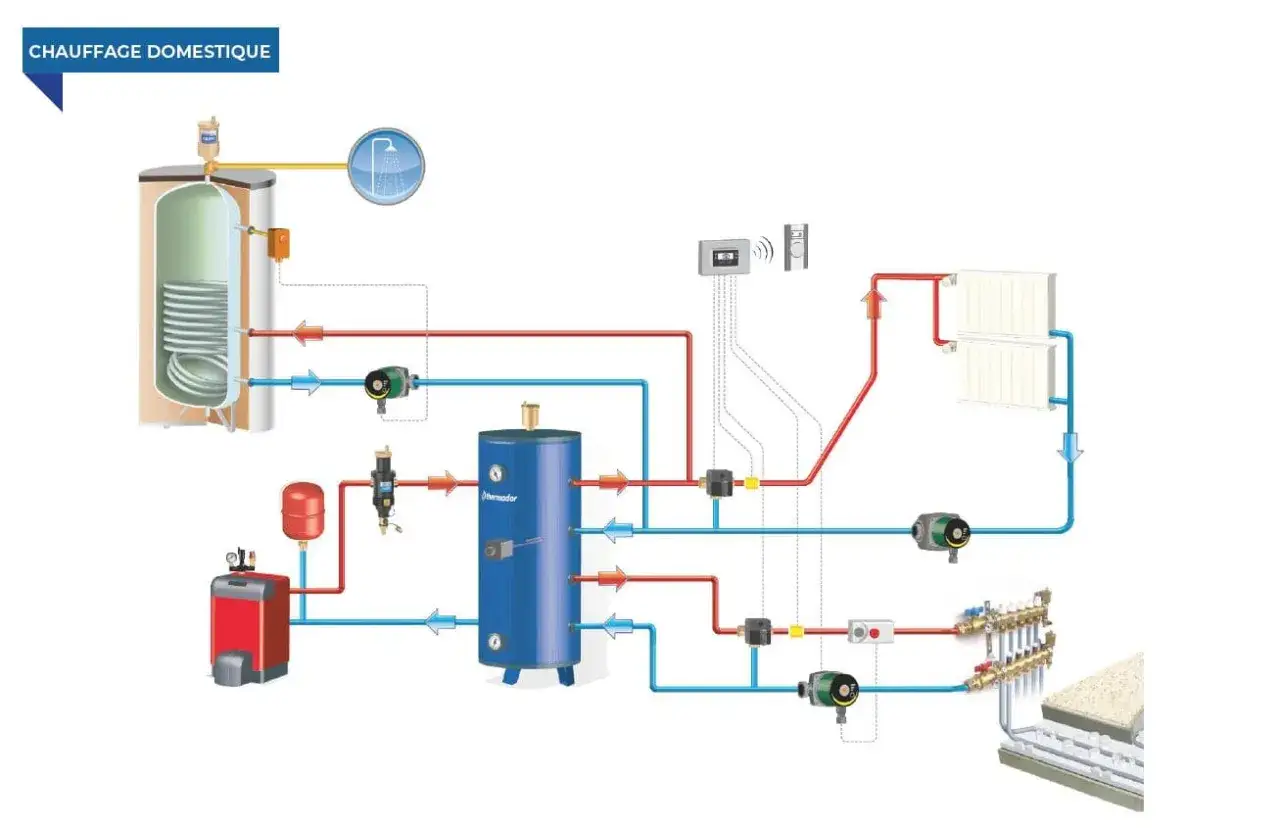

Un bon schéma ne se contente pas de dessiner un rectangle avec deux tuyaux. Il doit montrer la logique complète du circuit: d’où part l’eau chaude, où elle revient, où l’air peut s’accumuler et quels organes permettent de régler le débit. Comme le rappelle Leroy Merlin, le circulateur se place dès la sortie de la chaudière pour mettre l’eau en mouvement vers les radiateurs; sans cette circulation forcée, le réseau ne travaille pas correctement.
| Élément | Rôle | Ce que je vérifie en premier |
|---|---|---|
| Chaudière ou pompe à chaleur | Produit l’eau chaude du circuit | La compatibilité avec le type de radiateur et la température de départ |
| Circulateur | Fait circuler l’eau dans le réseau | Son emplacement et sa capacité à alimenter toute l’installation |
| Départ chauffage | Amène l’eau chaude vers les émetteurs | Le sens de circulation et l’absence d’étranglement |
| Retour chauffage | Ramène l’eau refroidie vers la production | Le réglage du débit et l’équilibrage entre les pièces |
| Vanne thermostatique | Module l’arrivée d’eau selon la température de la pièce | Son accessibilité et sa bonne orientation |
| Té de réglage | Permet d’ajuster le retour | Le réglage initial, souvent négligé lors des poses rapides |
| Purgeur | Évacue l’air emprisonné | Sa position en partie haute et son accès |
Quand je lis ce type de plan, je cherche surtout à comprendre la circulation, pas seulement la plomberie visible. Une fois cette logique posée, on peut distinguer les montages les plus fréquents sans se laisser tromper par l’apparence extérieure du radiateur.
Les montages les plus courants dans une maison
Dans la pratique, deux architectures reviennent sans cesse. Le réseau bitube, d’abord, sépare le départ et le retour sur deux lignes distinctes; Castorama résume bien ce principe: un tuyau alimente, l’autre récupère l’eau en sortie. Le montage monotube, lui, fait traverser l’eau successivement plusieurs radiateurs avant qu’elle ne retourne à la chaudière. Les deux existent encore, mais ils ne se lisent pas de la même façon et n’offrent pas la même souplesse de réglage.
| Montage | Principe | Avantage principal | Limite à connaître | Cas d’usage courant |
|---|---|---|---|---|
| Bitube | Chaque radiateur a son départ et son retour | Régulation plus stable et lecture très claire du schéma | Installation plus exigeante et plus de tuyauterie | Maisons rénovées, installations confortables, circuits modernes |
| Monotube | L’eau passe d’un radiateur au suivant sur la même boucle | Réseau plus simple à faire passer dans certains bâtiments | Les radiateurs en fin de boucle reçoivent souvent une eau moins chaude | Rénovations anciennes, immeubles ou réseaux déjà existants |
| Raccordement latéral | Entrée et sortie se trouvent sur le côté du radiateur | Montage très lisible et entretien facile | Peut être moins discret visuellement | Radiateurs classiques en acier ou en fonte |
| Raccordement bas ou croisé | Les liaisons passent par la partie basse, parfois en diagonale | Plus discret, utile sur les radiateurs design ou les grandes longueurs | Le schéma doit être vérifié avec attention, car le sens compte vraiment | Radiateurs panneaux, modèles verticaux, rénovations soignées |
Le bitube reste, à mes yeux, le plus confortable à l’usage quand on cherche une température régulière pièce par pièce. Le monotube peut dépanner ou s’intégrer à l’existant, mais il supporte beaucoup moins bien les approximations de réglage. Une fois le montage identifié, il faut encore lire les bons repères sur le terrain, sinon même un schéma propre peut être mal interprété.
Lire le plan avant de poser le moindre raccord
Je vois souvent des erreurs qui viennent d’une lecture trop rapide du dessin. Le papier indique une chose, le mur en montre parfois une autre, et c’est là que les ennuis commencent. Pour éviter ça, je procède toujours dans le même ordre: sens de circulation, point haut pour la purge, puis accès réel aux organes de réglage.
Identifier le sens départ-retour
Le départ n’est pas toujours du côté qu’on imagine, et le radiateur n’aime pas les suppositions. Si le schéma montre une vanne thermostatique d’un côté et un té de réglage de l’autre, je m’assure de ne pas les inverser au moment du raccordement. Une inversion ne bloque pas forcément l’installation immédiatement, mais elle dégrade le confort et complique ensuite le réglage.
Repérer le point haut pour la purge
L’air monte toujours vers le haut du radiateur, c’est donc là que le purgeur doit rester accessible. Sur un modèle vertical ou sur un grand panneau, cette évidence devient vite un piège si le radiateur est posé trop près d’un habillage ou d’un meuble. Pour moi, un purgeur difficile d’accès est déjà un défaut de conception, parce qu’il transformera une simple maintenance en intervention pénible.
Lire aussi : Brancher un thermostat de chauffage électrique - Le guide complet
Vérifier les cotes et l’accès
Le schéma doit aussi servir à anticiper la vie quotidienne. Une tête thermostatique coincée derrière un rideau, un bouton inaccessible, un radiateur trop proche d’un angle ou d’un habillage décoratif: tout cela fausse la régulation. En rénovation, je préfère toujours un montage un peu moins esthétique mais réellement exploitable plutôt qu’un ensemble “propre” sur le papier et frustrant à l’usage. Quand ces repères sont clairs, la mise en service devient beaucoup plus simple à maîtriser.
La mise en service et l’équilibrage font souvent toute la différence
La plupart des circuits qui chauffent mal ne sont pas “cassés”; ils sont mal remplis, mal purgés ou mal équilibrés. C’est pour cela que je ne me contente jamais de brancher et de refermer le mur. Je vérifie ensuite la pression, l’air résiduel et le comportement de chaque radiateur dans la durée.
- Je coupe la production de chaleur et j’attends que le circuit soit redevenu manipulable.
- J’ouvre les robinets pour laisser circuler l’eau dans tout le réseau.
- Je purge chaque radiateur jusqu’à disparition complète de l’air, sans précipitation.
- Je remets de l’eau dans le circuit et je contrôle la pression à froid.
- Sur beaucoup d’installations domestiques, je vise souvent autour de 1 à 1,5 bar à froid, mais la valeur exacte dépend toujours de la chaudière.
- J’ajuste ensuite le té de réglage pour éviter qu’un radiateur ne prenne tout le débit au détriment des autres.
C’est ici qu’on voit si le schéma était cohérent dès le départ. Un radiateur proche de la chaudière ne doit pas chauffer au détriment de celui du fond, et une pièce froide ne doit pas être corrigée uniquement en ouvrant tout à fond. Le vrai réglage, c’est l’équilibrage hydraulique, pas l’improvisation.
Les erreurs qui faussent le résultat même quand le dessin est bon
Un schéma bien fait peut être ruiné par de petites fautes de pose. Je les rencontre souvent, et elles ont toutes le même défaut: elles donnent l’impression que “ça chauffe un peu”, alors que le réseau travaille mal en silence.
- Inverser départ et retour sur un radiateur, ce qui perturbe le débit et la régulation.
- Installer une tête thermostatique derrière un rideau, une tablette ou un meuble.
- Négliger l’équilibrage après avoir ajouté ou remplacé un seul émetteur.
- Confondre un problème d’air avec un problème de puissance, alors que le circuit est simplement mal purgé.
- Oublier les boues dans un réseau ancien: si plusieurs radiateurs chauffent mal en partie basse, je pense d’abord à l’encrassement avant de soupçonner la chaudière.
- Poser un radiateur trop petit pour la pièce, puis compenser avec une température d’eau excessive qui dégrade le confort.
Dans une vieille installation, un simple désembouage ou une reprise du réglage des retours peut parfois changer davantage que le remplacement d’un seul radiateur. C’est aussi pour cela qu’un schéma ne doit pas être lu isolément: il faut le confronter à l’état réel du réseau, à ses longueurs et à son âge.
Quand faire appel à un chauffagiste
Je recommande de faire valider l’installation dès qu’on touche à l’équilibre hydraulique global, pas seulement au radiateur lui-même. C’est particulièrement vrai lorsqu’on remplace une chaudière par une pompe à chaleur, qu’on ajoute un émetteur sur un réseau existant ou qu’on reprend un circuit ancien dont les performances ont déjà chuté. Le schéma d’origine n’est alors plus qu’un point de départ; la réalité du chantier décide du résultat.
Voici les cas où l’intervention d’un professionnel me paraît la plus raisonnable:
- le circuit est ancien et plusieurs radiateurs chauffent de façon irrégulière;
- la pose implique de modifier le départ, le retour ou le circulateur;
- la maison passe à une production basse température et les radiateurs doivent être revalidés;
- les diamètres de tuyaux, les longueurs ou les coudes imposent un recalcul du débit;
- la purge ne résout pas le problème et les symptômes reviennent vite.
Dans ces situations, le bon réflexe n’est pas de forcer le réseau, mais de le reconsidérer comme un ensemble cohérent. C’est ce qui permet de garder un chauffage stable, silencieux et durable, sans multiplier les réglages de fortune.
Le bon circuit évite les pannes discrètes et les pièces tièdes
Si je devais résumer la logique d’un bon schéma de radiateur, je dirais qu’il doit rendre le chauffage lisible avant même d’être esthétique. On doit y comprendre immédiatement où circule l’eau, où l’air peut se loger et comment chaque émetteur peut être réglé sans déséquilibrer les autres.
- Un schéma clair facilite la purge et réduit les interventions inutiles.
- Un réseau bien équilibré chauffe plus régulièrement et fatigue moins les composants.
- Un radiateur bien raccordé se règle plus facilement, surtout en période de froid prolongé.
- Une installation pensée pour l’entretien coûte souvent moins cher à long terme qu’un montage purement décoratif.
Au final, le meilleur circuit n’est pas celui qui paraît le plus simple sur le papier, mais celui que l’on peut comprendre, régler et maintenir sans hésitation. C’est cette logique, beaucoup plus que le dessin lui-même, qui fait la différence entre un chauffage approximatif et une maison vraiment confortable.
