Les points à vérifier avant un branchement propre et durable
- Le type de chauffage change tout: radiateur à fil pilote, commande directe ou plancher chauffant.
- Le fil pilote ne remplace pas l’alimentation du radiateur; il transmet des ordres de confort, d’éco ou d’arrêt.
- En chauffage électrique, un circuit dédié avec la bonne protection est indispensable: en pratique, 20 A max et 2,5 mm² pour un circuit chauffage jusqu’à 4 500 W.
- Un thermostat doit être placé à environ 1,5 m du sol, sur un mur intérieur, loin du soleil, des courants d’air et des sources de chaleur.
- Un plancher chauffant demande souvent une sonde de sol, surtout sous un revêtement bois ou sensible à la température.
- Si le tableau est ancien, si la charge est élevée ou si la pièce est humide, il est plus sûr de faire valider le montage par un électricien.
Choisir le bon montage avant de sortir le tournevis
Je vois souvent la même confusion: on cherche un schéma unique alors qu’il existe plusieurs logiques de raccordement. Pour un chauffage électrique, le thermostat peut soit commander directement la charge, soit envoyer un ordre de pilotage, soit réguler un plancher chauffant avec sonde. Si l’on mélange ces approches, le résultat est presque toujours décevant, ou simplement incompatible.
| Type d’installation | Rôle du thermostat | Câblage habituel | Point de vigilance |
|---|---|---|---|
| Radiateurs avec fil pilote | Il envoie des ordres de fonctionnement | Alimentation du thermostat, plus un fil pilote vers les émetteurs | Le fil pilote ne chauffe pas le radiateur, il le pilote |
| Chauffage direct par relais | Il coupe ou autorise la phase vers la charge | Phase, neutre selon le modèle, sortie vers l’appareil, terre conservée | La sortie du thermostat a une limite de puissance |
| Plancher chauffant électrique | Il régule la résistance de chauffage et lit une sonde | Alimentation 230 V, sortie charge, sonde de sol dédiée | La sonde de sol n’est pas optionnelle sur beaucoup de configurations |
Le point le plus utile, pour moi, est simple: si les radiateurs ont déjà un fil pilote, je privilégie ce mode de commande. C’est généralement plus propre, plus logique et plus facile à programmer. À l’inverse, sur un montage direct, il faut vérifier que la sortie du thermostat est bien dimensionnée pour la puissance réelle du circuit. Une fois ce tri fait, le schéma de branchement devient beaucoup plus lisible.
Lire le câblage selon le type de chauffage
Le câblage ne raconte pas la même histoire selon les bornes utilisées. Sur un thermostat, les repères changent parfois d’une marque à l’autre, mais la logique reste la même. Je regarde d’abord ce que fait chaque conducteur, puis je vérifie si le thermostat agit comme une commande, comme un interrupteur de puissance ou comme un régulateur avec sonde.
L désigne en général la phase, N le neutre, FP ou pilot le fil pilote, et le symbole de terre concerne la protection du circuit. Sur un plancher chauffant, on trouve souvent aussi une borne de sonde NTC, c’est-à-dire une sonde de température dont la résistance varie avec la chaleur. Les lettres peuvent bouger selon les fabricants, mais la fonction reste la même.

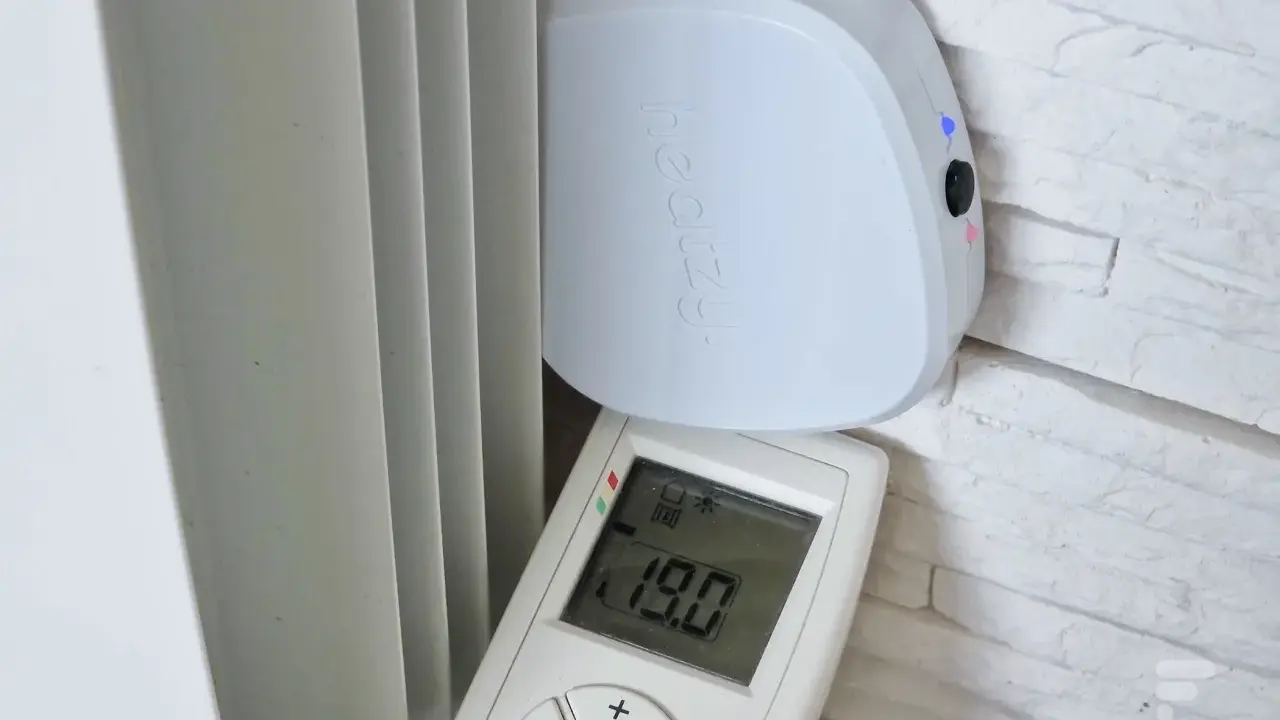

Radiateurs avec fil pilote
Dans ce cas, le thermostat ou le programmateur alimente sa propre électronique, puis envoie un signal au fil pilote du radiateur. Le radiateur garde son alimentation normale sur son circuit de puissance, et le fil pilote sert à lui imposer un mode: Confort, Éco, Confort -1 °C, Confort -2 °C, Hors-gel ou Arrêt. Le fil pilote ne remplace jamais la phase d’alimentation. C’est un point qui évite beaucoup de mauvaises manipulations.
Ce système est particulièrement intéressant en France parce qu’il est largement utilisé dans les installations récentes. Quand il existe déjà, je trouve dommage de ne pas l’exploiter: on gagne en confort, et la programmation pièce par pièce devient beaucoup plus simple.
Chauffage direct par relais
Ici, le thermostat joue plutôt le rôle d’un interrupteur commandé. Il reçoit l’alimentation nécessaire à son fonctionnement et ferme ensuite un contact pour laisser passer la puissance vers le chauffage. Le terme contact sec revient souvent: il s’agit d’un simple contact interne qui n’envoie pas de tension, mais ouvre ou ferme le circuit comme un relais.
Sur ce type de montage, je reste prudent dès que la charge monte. Beaucoup de thermostats peuvent gérer une petite charge directement, mais au-delà d’un certain niveau il devient plus sûr d’utiliser un relais externe ou un contacteur. C’est une logique de bon sens: on laisse au thermostat la commande, et on confie l’effort au matériel prévu pour encaisser la puissance.
Lire aussi : Plancher chauffant électrique - La bonne température
Plancher chauffant électrique
Le plancher chauffant demande une attention particulière, parce que la température du sol compte autant que celle de la pièce. Le thermostat régule alors la résistance chauffante et surveille une sonde de dalle placée dans un fourreau. Sans cette sonde, on peut perdre en précision et, dans certains cas, augmenter le risque de surchauffe.
Sur un revêtement bois ou assimilé, je considère la sonde de sol comme indispensable. C’est elle qui permet de garder la température de surface sous contrôle. Le montage du thermostat n’est donc pas seulement une affaire de câbles: c’est aussi une affaire de mesure.
Préparer le circuit et les protections sans improviser
Avant de raccorder quoi que ce soit, je vérifie toujours le circuit au tableau. La norme NF C 15-100 impose un circuit chauffage spécifique avec des protections adaptées. En pratique, pour un circuit de convecteurs, on reste sur un disjoncteur 20 A maximum avec des conducteurs de 2,5 mm², pour une puissance totale plafonnée à 4 500 W.
| Puissance cumulée | Protection souvent adaptée | Lecture pratique |
|---|---|---|
| Jusqu’à 2 000 W | 16 A peut suffire | Petit volume, peu d’émetteurs, marge confortable |
| Autour de 3 000 W | 16 A reste souvent suffisant | À vérifier selon les appareils réels et la section |
| Jusqu’à 4 500 W | 20 A max en 2,5 mm² | On atteint la limite pratique d’un circuit chauffage standard |
Je conseille aussi de placer le thermostat à environ 1,5 m du sol, sur un mur intérieur, à l’abri du soleil direct, d’un radiateur, d’une baie vitrée ou d’un courant d’air. Un mauvais emplacement fausse la mesure et donne un chauffage nerveux, souvent trop chaud ou trop lent. Dans une salle de bain, il faut en plus respecter les volumes de sécurité: dans le doute, mieux vaut sortir le thermostat de la zone humide.
Enfin, je ne me fie jamais aux couleurs des fils seules, surtout sur une installation ancienne. Un fil noir peut être un fil pilote, mais ce n’est pas une règle universelle. Je préfère identifier chaque conducteur, couper l’alimentation au tableau, puis tester l’absence de tension avant toute manipulation.
Raccorder le thermostat pas à pas
Je procède toujours dans le même ordre. Cette méthode paraît simple, mais elle évite les erreurs de logique et les retours arrière au moment de refermer le boîtier.
- Je coupe le courant au disjoncteur concerné et je vérifie l’absence de tension sur tous les conducteurs.
- Je repère le type de thermostat: commande directe, fil pilote ou plancher chauffant avec sonde.
- Je photographie l’existant avant de démonter quoi que ce soit, surtout en rénovation.
- Je raccorde la phase, le neutre et la sortie selon le schéma du fabricant, sans mélanger les fonctions.
- Si l’installation est en fil pilote, je relie le conducteur de commande à la borne dédiée et je laisse l’alimentation principale du radiateur sur son circuit.
- Si l’installation est en plancher chauffant, je raccorde la charge et la sonde de dalle dans les bornes prévues, sans pincer le câble du capteur.
- Je serre correctement les bornes, je vérifie le maintien des fils, puis je remonte le boîtier.
- Je remets sous tension et je teste chaque mode: Confort, Éco, Hors-gel, Arrêt, puis la montée en température réelle.
Le détail que je ne néglige jamais, c’est la compatibilité entre la puissance du chauffage et la capacité du thermostat. Si le matériel est prévu pour une petite charge et que l’on lui demande de commuter trop, la panne ne tarde pas. Sur une installation propre, le thermostat commande; il ne force pas le circuit.
Éviter les erreurs de branchement qui reviennent tout le temps
Les mêmes défauts reviennent d’un chantier à l’autre. La bonne nouvelle, c’est qu’ils se repèrent assez vite si l’on sait quoi observer. J’aime bien raisonner en symptôme plutôt qu’en théorie: ce que fait le chauffage après remontage donne souvent la réponse.
| Symptôme | Cause probable | Correction logique |
|---|---|---|
| Le radiateur ne répond pas au thermostat | Fil pilote absent, mal raccordé ou confondu avec une alimentation | Revoir la borne FP et vérifier que le radiateur est bien compatible |
| Le disjoncteur saute dès que le chauffage démarre | Charge trop élevée, section insuffisante ou sortie du thermostat surchargée | Recalculer la puissance totale et revoir la protection du circuit |
| La température affichée ne correspond pas au confort réel | Thermostat mal placé, trop près d’une source de chaleur ou d’un courant d’air | Repositionner le thermostat sur un mur plus neutre |
| Le plancher est trop chaud ou trop lent à réagir | Sonde de sol absente, mal placée ou non reconnue | Contrôler la sonde NTC et son passage en fourreau |
| Les modes Éco ou Arrêt semblent incohérents | Ordres fil pilote mal compris ou appareil non compatible | Vérifier le protocole du radiateur et le câblage du pilote |
Le piège le plus courant, à mon sens, c’est de croire que le fil pilote est une phase d’alimentation. Ce n’est pas le cas. C’est un signal de commande. Une fois cette distinction intégrée, la moitié des erreurs disparaissent.
Faire appel à un pro quand la configuration sort du cadre simple
Il y a des montages que je ne conseille pas de traiter en improvisant. Dès qu’il faut créer un circuit chauffage neuf, composer avec un tableau ancien, ajouter un relais, ou gérer plusieurs zones à puissance importante, l’électricien apporte un vrai gain de sécurité. Il dimensionne la protection, vérifie la section, contrôle la continuité et s’assure que l’ensemble reste cohérent avec la NF C 15-100.
- Le tableau est plein ou très ancien.
- Les couleurs des fils ne sont pas fiables ou l’identification est confuse.
- Le chauffage dépasse une petite charge simple et demande un relais ou un contacteur.
- L’installation est dans une salle de bain, une buanderie ou un local humide.
- Le plancher chauffant n’a pas de sonde clairement repérée.
- Vous voulez piloter plusieurs zones avec programmation, délestage ou domotique.
Je conseille aussi de faire intervenir un professionnel si le système existant mélange plusieurs générations de matériel. Les rénovations électriques sont souvent plus délicates que les poses neuves, parce qu’il faut composer avec ce qui a déjà été installé. Dans ce contexte, un diagnostic rapide évite de démonter deux fois la même chose.
Le réglage qui fait vraiment la différence au quotidien
Quand le câblage est juste, la vraie valeur du thermostat se joue dans le réglage. Un bon schéma ne sert pas à grand-chose si la programmation est trop complexe ou si les consignes sont mal choisies. Je préfère une logique simple: confort quand la pièce sert vraiment, éco quand elle est peu utilisée, hors-gel quand le logement est vide.
Sur un chauffage équipé de fil pilote, les six ordres standards donnent déjà beaucoup de souplesse. Le meilleur usage n’est pas forcément le plus sophistiqué; c’est celui qui colle au rythme réel de la maison. En pratique, une programmation claire, quelques plages horaires bien pensées et un thermostat bien placé font souvent plus pour le confort et la facture qu’un appareil très avancé mal paramétré.
Si je devais résumer l’essentiel en une phrase, je dirais ceci: un bon branchement de thermostat ne se juge pas seulement à la propreté des fils, mais à la cohérence entre le type de chauffage, la protection du circuit et la manière dont vous vivez la pièce. C’est cette cohérence qui fait qu’un chauffage électrique reste stable, lisible et agréable à utiliser au quotidien.
