Dans un circuit de chauffage, un séparateur de boues bien placé change vraiment la donne : il protège la chaudière ou la pompe à chaleur, limite l’encrassement des échangeurs et stabilise le rendement. Je détaille ici la logique du schéma d’installation, l’emplacement correct sur le retour, les critères pour choisir le bon modèle et les gestes d’entretien qui évitent les mauvaises surprises. Je termine avec les erreurs que je vois le plus souvent sur le terrain, parce qu’un bon accessoire mal posé ne sert presque à rien.
Les points essentiels à retenir avant la pose
- Le pot à boue se place presque toujours sur le retour chauffage, au plus près du générateur et, si possible, au point bas du réseau.
- Son rôle est de retenir les particules ferreuses, la magnétite et les boues avant qu’elles n’abîment la chaudière, la PAC ou les circulateurs.
- Un modèle magnétique est souvent le plus pertinent pour les installations domestiques modernes.
- Le nettoyage de la cartouche ou de la chambre de collecte se fait en général tous les six mois environ, ou plus tôt si l’eau devient très sombre.
- Un pot à boue ne remplace pas un rinçage de réseau, ni un traitement contre le calcaire ou la corrosion.
- Sur une rénovation ancienne, le vrai gain vient d’un ensemble cohérent : rinçage, filtration, purge d’air et entretien régulier.

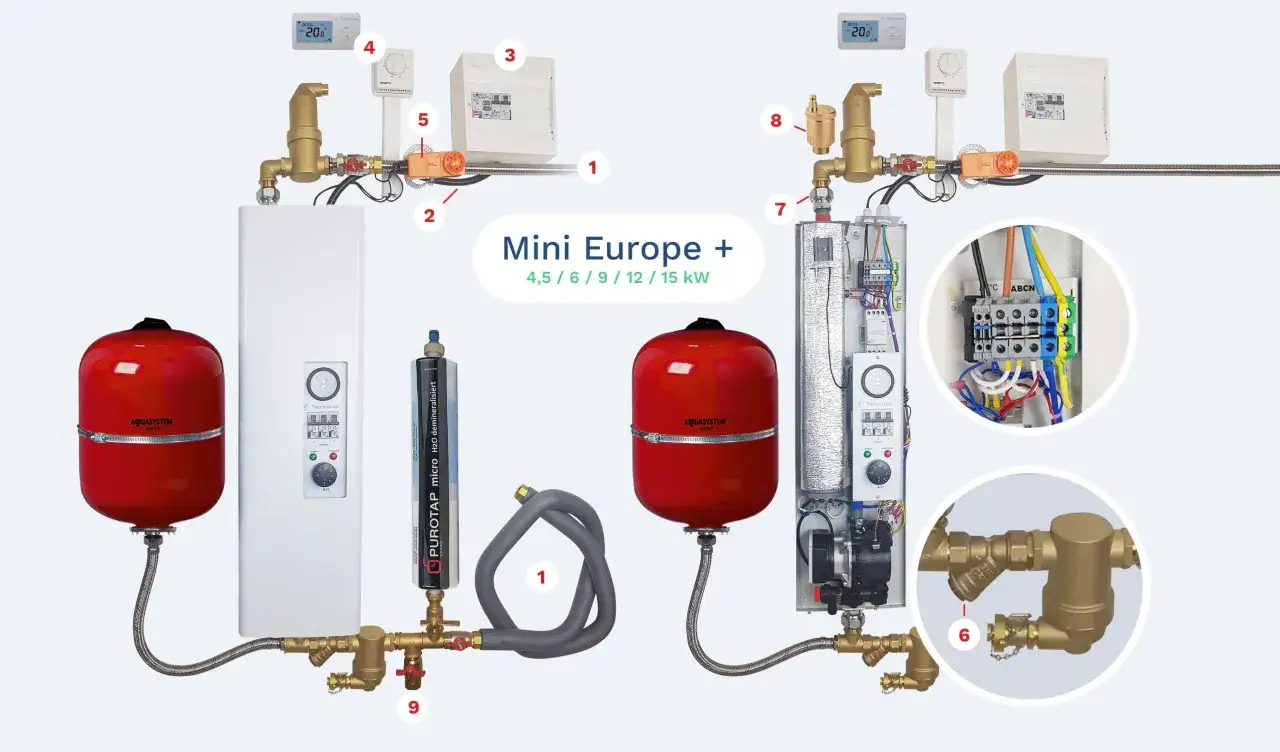

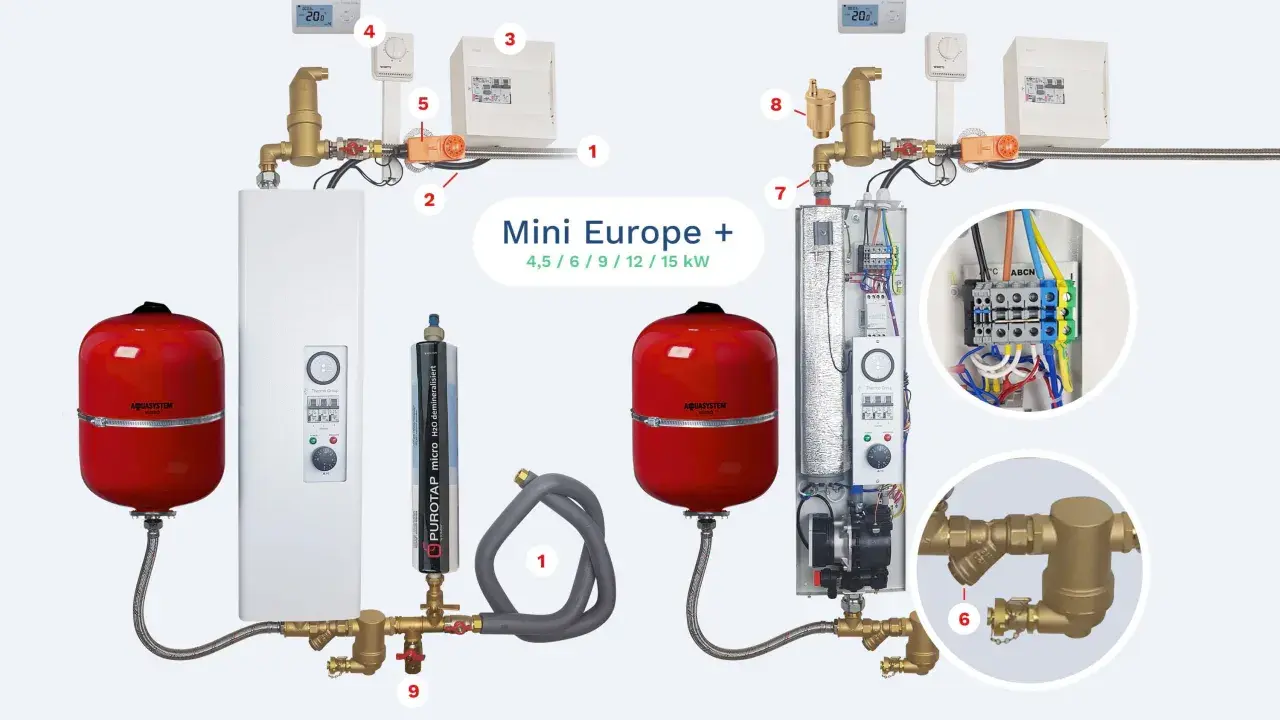

Lire le schéma d’un séparateur de boues sans se tromper
Sur un schéma de chauffage, la logique est simple : l’eau part du générateur, circule dans les émetteurs, puis revient vers la chaudière ou la pompe à chaleur. C’est sur cette branche de retour que les impuretés se concentrent le plus, parce que l’eau y ramène les particules arrachées au réseau, les résidus ferreux et parfois les fines boues issues de la corrosion.
Le pot à boue agit comme une zone de ralentissement. L’eau traverse une chambre où le débit baisse, ce qui laisse le temps aux particules lourdes de se déposer au fond. Dans un modèle magnétique, un aimant renforce encore la capture des poussières ferreuses et de la magnétite, qui sont parmi les dépôts les plus gênants dans un circuit fermé.
| Élément du schéma | Ce qu’il faut vérifier | Pourquoi c’est important |
|---|---|---|
| Départ chauffage | L’eau chaude quitte le générateur vers les radiateurs ou le plancher chauffant. | Le pot à boue n’est généralement pas posé ici, car il doit traiter l’eau qui revient chargée d’impuretés. |
| Retour chauffage | La canalisation ramène l’eau refroidie vers la chaudière ou la PAC. | C’est l’emplacement logique du séparateur de boues, là où les saletés circulent avant d’atteindre les organes sensibles. |
| Corps du pot | La cuve doit offrir une zone de décantation suffisante. | Plus la chambre est lisible et accessible, plus l’entretien est simple et propre. |
| Purges et vidange | On doit pouvoir évacuer les dépôts sans démonter toute l’installation. | Un accès mal pensé rend l’entretien pénible et finit souvent par être repoussé. |
Le point que je rappelle souvent aux particuliers, c’est qu’un bon schéma n’est pas seulement “joli” sur le papier. Il doit montrer le sens de circulation, l’accessibilité pour la purge et la place réelle du corps de filtration dans le local technique. Une fois ce trajet compris, la vraie question devient l’emplacement concret dans l’installation.
Où l’installer pour qu’il protège vraiment l’installation
Je le dis sans détour : la meilleure place est presque toujours sur le retour, au plus près du générateur, avec une pose qui reste accessible pour la maintenance. Sur beaucoup d’installations, cela signifie une zone basse, avant l’entrée chaudière ou avant le module hydraulique d’une pompe à chaleur. L’idée est de capturer les boues avant qu’elles n’atteignent l’échangeur, le circulateur ou la vanne trois voies.
| Type d’installation | Placement conseillé | Point de vigilance |
|---|---|---|
| Chaudière gaz à condensation | Retour chauffage, au plus près du corps de chauffe, idéalement dans la partie basse du réseau. | Prévoir un accès clair pour la purge et le nettoyage, sans devoir démonter toute la tuyauterie autour. |
| Pompe à chaleur air/eau | Retour hydraulique, selon la notice du fabricant, souvent sur la ligne qui protège l’échangeur et les organes de circulation. | Sur plusieurs modèles récents, l’implantation est imposée par le constructeur : je respecte alors la notice avant toute logique de chantier. |
| Plancher chauffant | Retour général du circuit, en amont du collecteur si la configuration le permet. | Les boues circulent plus discrètement dans ce type de réseau, donc l’entretien doit être anticipé. |
| Rénovation d’un réseau ancien | Retour principal, après rinçage du circuit et avant le générateur. | Si le réseau est très chargé, je préfère traiter d’abord la cause des dépôts plutôt que compter uniquement sur la filtration. |
Il y a deux erreurs de pose que je vois très souvent : le mauvais sens de circulation et l’absence d’accessibilité. Un pot à boue coincé derrière une tuyauterie ou installé à l’envers perd une grande partie de son intérêt. Quand l’emplacement est clair, le choix du modèle devient beaucoup plus simple.
Choisir le bon modèle selon le réseau
Le meilleur choix n’est pas forcément le plus gros ni le plus cher. Je regarde d’abord la nature du réseau, la place disponible et le type de dépôts à capter. Dans une installation domestique moderne, un modèle magnétique offre souvent le meilleur compromis, parce qu’il retient très bien la magnétite et les particules ferreuses qui se déposent dans les circuits fermés.
| Type de pot à boue | Ce qu’il retient | Quand je le privilégie | Limite principale |
|---|---|---|---|
| Décantation simple | Boues lourdes et particules qui tombent naturellement au fond. | Petite installation ou réseau déjà bien rincé. | Moins performant sur les particules fines et ferreuses. |
| Magnétique | Magnétite, particules métalliques et dépôts ferreux. | Chaudière moderne, PAC air/eau, réseau ancien ou légèrement emboué. | Demande un nettoyage régulier pour rester efficace. |
| Compact avec raccord tournant | Le même type de dépôts, avec une meilleure adaptation au montage. | Local technique serré ou tuyauterie peu commode. | Le gain porte surtout sur la pose, pas sur le principe de filtration. |
| Avec cartouche ou zone de purge renforcée | Les dépôts récupérés lors de la décantation sont plus faciles à extraire. | Installations où l’entretien doit rester rapide et propre. | Si on néglige le nettoyage, le bénéfice chute vite. |
Un pot à boue ne remplace pas un traitement contre le calcaire. Si l’eau est dure, si le réseau aspire de l’air ou si les remplissages sont trop fréquents, les dépôts reviendront malgré la filtration. Dans ces cas-là, je raisonne toujours en couple : séparation des boues d’un côté, maîtrise de la corrosion et de l’entartrage de l’autre.
Quand le modèle est bien choisi, il reste à le poser proprement. C’est là que le détail du montage compte autant que la qualité du produit lui-même.
Installer le pot à boue sans transformer le chantier en réparation lourde
Je recommande une pose méthodique, sans improvisation. Même si le principe paraît simple, le circuit de chauffage reste une installation sous pression, avec des conséquences immédiates en cas d’erreur de sens, de fuite ou de mauvais réassemblage. En pratique, je procède toujours dans le même ordre pour garder le circuit lisible et limiter les surprises.
- Je coupe l’alimentation du générateur et je sécurise le circuit.
- Je repère le retour chauffage et je vérifie le sens de circulation indiqué sur le corps du pot.
- Je prévois la vidange partielle ou totale selon l’endroit où je dois intervenir.
- Je monte l’accessoire sur une portion accessible, avec un dégagement suffisant pour ouvrir la purge.
- Je respecte l’alignement des raccords et j’évite de forcer sur la tuyauterie.
- Je remets en eau, je purge, puis je contrôle la pression et l’absence de fuite.
- Je note la date de pose pour suivre le premier entretien dans de bonnes conditions.
Le plus souvent, les erreurs ne viennent pas du produit mais de la pose autour du produit. Une vanne d’isolement oubliée, un accès impossible à la purge, un raccord trop contraint ou un retour mal identifié suffisent à compliquer toute la maintenance future. Sur une rénovation, je préfère parfois prendre un peu plus de temps au départ plutôt que de créer un montage propre en apparence mais pénible à entretenir.
Sur une pompe à chaleur ou une chaudière récente, je respecte aussi la notice constructeur quand elle impose un emplacement précis ou un accessoire complémentaire. Ce n’est pas du zèle : c’est souvent la condition pour rester dans les règles de garantie et éviter un montage “logique” sur le papier mais incompatible avec le fonctionnement réel de l’équipement. Une fois la pose sécurisée, le sujet suivant est l’entretien, qui fait toute la différence sur la durée.
Entretien, signes d’alerte et budget à prévoir
Un séparateur de boues ne travaille pas tout seul indéfiniment. Le modèle magnétique le plus courant se nettoie en général tous les six mois environ, ou plus tôt si l’eau récupérée devient très sombre et trouble. J’aime aussi le faire contrôler au rythme de l’entretien annuel du chauffage, parce qu’un réseau propre aujourd’hui peut se charger à nouveau si une purge d’air, une fuite ou un appoint d’eau répété réinjecte de l’oxygène dans le circuit.| Signal visible | Ce que cela peut indiquer | Action utile |
|---|---|---|
| Radiateurs tièdes en haut et froids en bas | Accumulation de boues dans le réseau ou dans les radiateurs. | Vérifier le pot à boue, purger les émetteurs et envisager un rinçage plus global. |
| Bruits de circulation, glouglous, sifflements | Présence d’air, de dépôts ou de circulation perturbée. | Contrôler la purge, le séparateur d’air et l’état de la filtration. |
| Eau très noire à l’ouverture de la purge | Le pot travaille, mais le réseau continue de produire beaucoup de particules. | Nettoyer le séparateur puis chercher la cause de l’embouage. |
| Appoints d’eau répétés | Risque d’entrée d’oxygène et de corrosion accélérée. | Traiter la cause de la perte de pression avant que les boues ne reviennent. |
Pour le budget, il faut distinguer le matériel et le traitement global du réseau. Sur un modèle domestique, certains séparateurs de boues magnétiques se situent autour de 174 à 190 € HT selon le diamètre et le type de raccordement. En revanche, si l’installation est déjà très embouée, un désembouage complet d’un réseau de taille moyenne peut vite se situer entre 450 et 900 € TTC, ce qui change complètement la logique d’intervention.
Autrement dit, le pot à boue est économique quand il est posé à temps, mais il ne fait pas de miracle sur un circuit saturé. Quand je vois des dépôts revenir malgré un bon séparateur, je considère presque toujours qu’il y a un problème plus large à traiter sur le réseau lui-même. C’est précisément ce que j’explique dans la dernière partie, parce que c’est là que se joue la vraie fiabilité d’une installation ancienne.
Le détail qui fait la différence sur un réseau ancien
Sur un chauffage ancien, le séparateur de boues n’est qu’un maillon d’une chaîne plus large. S’il y a des apports d’air, des remplissages trop fréquents, une corrosion déjà avancée ou un réseau jamais rincé correctement, les dépôts vont continuer à se former. Dans ce cas, le bon réflexe est de traiter le système dans son ensemble : rinçage, filtration, purge d’air et, si nécessaire, inhibiteur de corrosion compatible avec l’installation.
Je vois souvent de meilleurs résultats avec un montage simple et lisible qu’avec une accumulation d’accessoires mal coordonnés. Un schéma clair, un retour bien identifié, un point de purge accessible et un entretien régulier font plus pour la longévité du chauffage qu’un accessoire surdimensionné posé sans logique. Si je devais résumer l’approche, ce serait celle-ci : protéger le générateur, faciliter la maintenance et corriger la cause des boues au lieu de seulement en masquer les effets.
Quand l’installation est pensée de cette façon, le pot à boue cesse d’être un “plus” et devient un vrai outil de fiabilité, discret mais décisif pour garder un chauffage performant, silencieux et cohérent dans la durée.
