Les points à retenir avant de toucher au raccordement d’un radiateur
- La phase alimente le radiateur, le neutre referme le circuit, et le fil pilote ne sert qu’à envoyer des ordres.
- Un radiateur chauffe grâce au couple phase/neutre; le fil pilote ne remplace jamais l’alimentation.
- En France, le bleu reste réservé au neutre et le vert/jaune à la terre; le pilote est souvent noir ou gris foncé, mais il faut toujours vérifier le schéma de l’appareil.
- Un circuit chauffage doit rester dédié et correctement dimensionné selon la puissance totale des appareils raccordés.
- Si le fil pilote manque, est douteux ou incompatible, mieux vaut passer par une solution de régulation adaptée que bricoler un pontage approximatif.
Phase, neutre et fil pilote n’ont pas le même rôle
Le point de départ est simple: la phase apporte l’énergie, le neutre referme le circuit, et le fil pilote ne produit pas de chaleur à lui seul. Sur un radiateur fixe, la puissance de chauffe passe par la phase et le neutre; le conducteur pilote sert uniquement à transmettre un ordre au thermostat interne ou à un gestionnaire centralisé. C’est cette différence qui évite bien des erreurs de câblage, surtout quand on confond un conducteur d’alimentation avec un conducteur de commande.
| Conducteur | Rôle dans l’installation | Couleur la plus courante | Erreur classique |
|---|---|---|---|
| Phase | Amène le 230 V vers l’appareil | Rouge, marron, noir, orange ou violet | Le confondre avec un fil de commande |
| Neutre | Permet le retour du courant | Bleu | Le réutiliser comme pilote ou retour improvisé |
| Fil pilote | Envoie les consignes de chauffage | Souvent noir ou gris foncé | Le raccorder à la place d’une alimentation |
| Terre | Sécurise l’installation quand l’appareil le nécessite | Vert/jaune | Le négliger sur un appareil qui en a besoin |
Dans une installation française, les repères de couleur sont très utiles, mais ils ne remplacent jamais le marquage des bornes ni la logique du circuit. Je pars toujours de cette règle: le chauffage fixe s’alimente, il ne se « commande » pas par la phase ou le neutre, et le fil pilote reste un conducteur à part. Une fois ce principe posé, le vrai sujet devient l’identification correcte des fils sur le terrain, surtout dans les logements où plusieurs interventions se sont accumulées.
Reconnaître les fils sans se fier uniquement aux couleurs

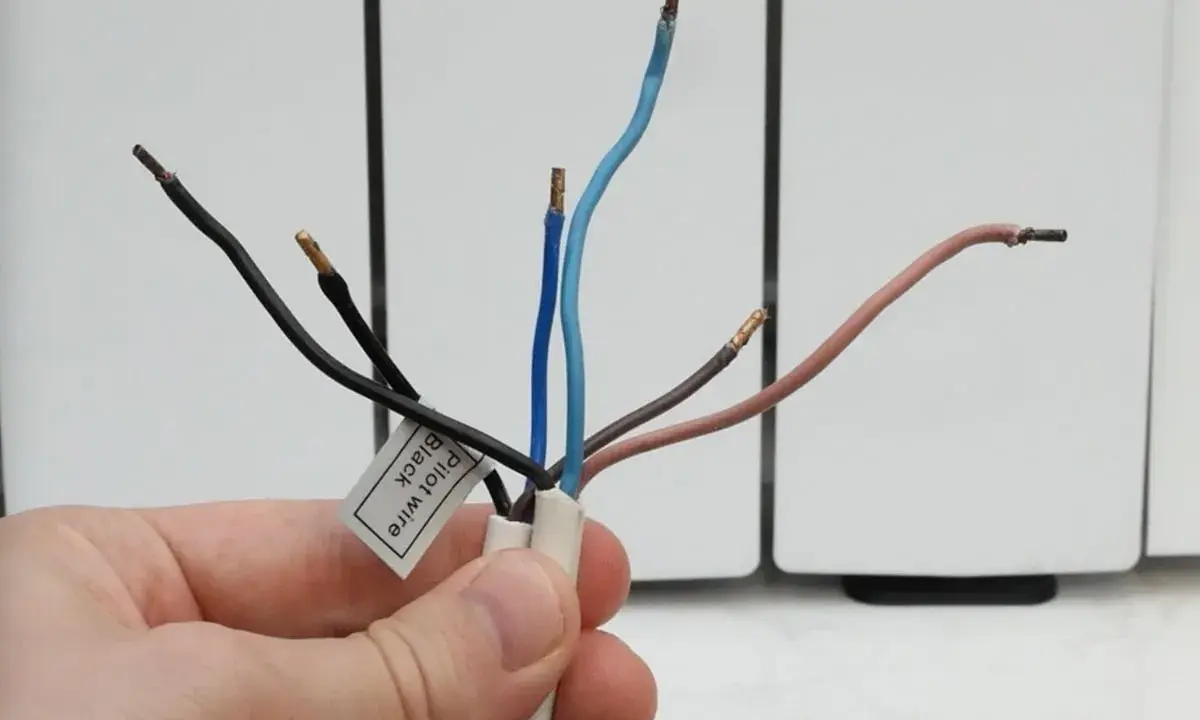

Dans une installation récente, le code couleur aide beaucoup, mais je ne le traite jamais comme une preuve absolue. Le bleu doit rester le neutre, le vert/jaune la terre, et la phase prend en pratique une autre couleur usuelle; le fil pilote est souvent noir ou gris foncé. Dans les logements anciens, je vois encore des repérages modifiés, des rallonges cachées ou des conducteurs oubliés dans un domino, donc je vérifie toujours le schéma de l’appareil et l’origine de chaque câble avant toute connexion.
Pour un radiateur fixe, le raccordement se fait en sortie de câble, pas sur une prise classique. Cette solution évite les déconnexions accidentelles et correspond mieux à l’usage d’un appareil de chauffe. Si vous intervenez sur un boîtier existant, prenez le temps de repérer la borne L, la borne N et la borne dédiée au pilotage: sur ce type de matériel, une lecture rapide vaut souvent mieux qu’une supposition.
- Phase et neutre alimentent l’appareil.
- Le fil pilote ne doit jamais être utilisé comme neutre ou comme retour d’alimentation.
- Si l’installation est ancienne, ne vous fiez pas seulement aux couleurs: un remplacement partiel peut avoir brouillé le repérage.
- Avant de toucher quoi que ce soit, coupez l’alimentation et contrôlez l’absence de tension avec un appareil adapté.
Une fois les conducteurs identifiés, le raccordement devient plus lisible. La vraie question suivante est alors très concrète: que brancher, où, et dans quel scénario de chauffage.
Comment je raccorde un radiateur équipé d’un fil pilote

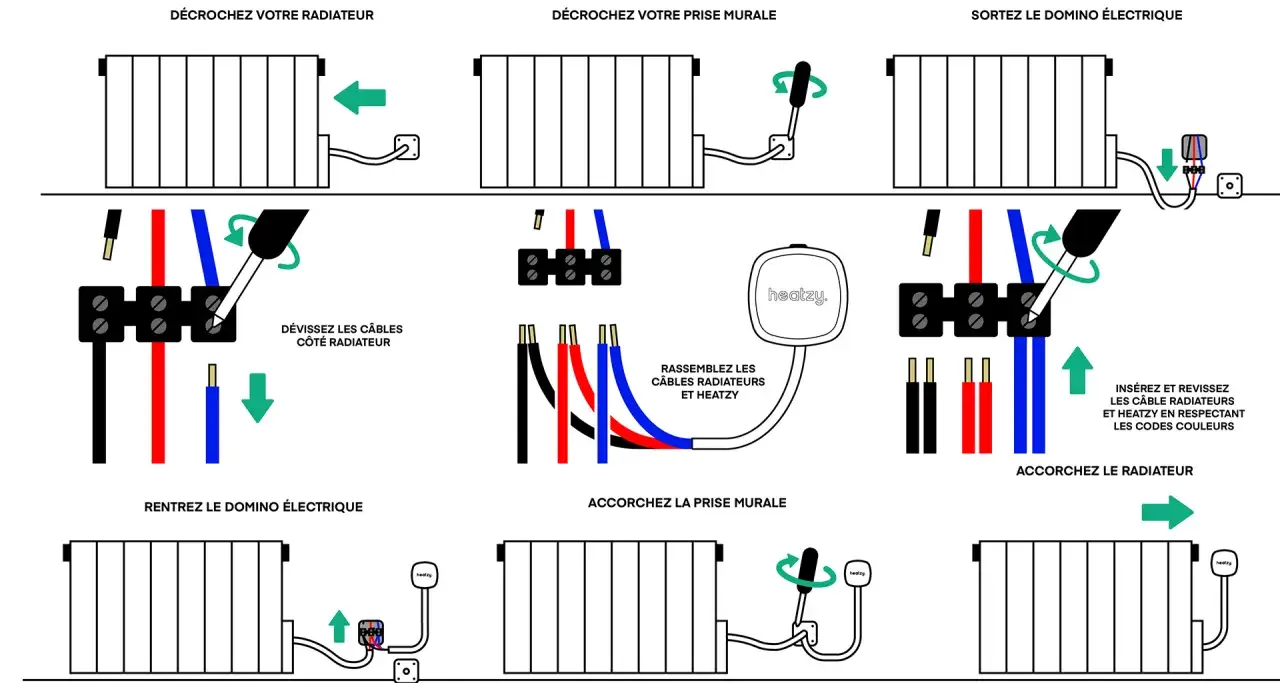

Le schéma le plus courant est celui d’un radiateur alimenté en phase et neutre, avec un conducteur pilote qui rejoint un gestionnaire, un thermostat central ou une sortie de commande compatible. La logique est simple: les fils de puissance font fonctionner l’appareil, le fil pilote lui dit quel mode adopter. Si le pilote n’est pas exploité, je préfère le laisser isolé proprement dans un connecteur adapté plutôt que de le couper à ras ou de le laisser nu dans le boîtier.
| Situation | Ce que je fais | Effet pratique |
|---|---|---|
| Radiateur avec fil pilote et programmateur | Je relie le conducteur pilote à la sortie de commande dédiée | Pilotage centralisé pièce par pièce |
| Radiateur avec fil pilote, mais sans centralisation | Je laisse le conducteur isolé et repéré | Chauffage manuel local seulement |
| Radiateur sans fil pilote | Je m’appuie sur le thermostat intégré ou sur une autre solution compatible | Pas de commande filaire centralisée |
Dans un ensemble de radiateurs, les conducteurs pilotes peuvent être regroupés pour recevoir la même consigne sur une zone donnée. C’est précisément ce qui rend le chauffage électrique français intéressant en rénovation: on garde l’alimentation classique, et on ajoute une couche de pilotage sans refaire toute la distribution. Une fois ce câblage compris, il reste à voir ce que le fil pilote change réellement dans le quotidien.
Ce que le fil pilote change dans la gestion du chauffage
Le fil pilote ne sert pas à produire de la chaleur, il sert à réguler la chaleur déjà produite. C’est ce point qui le rend utile en pratique, parce qu’il permet de moduler l’ambiance sans aller toucher chaque radiateur un par un. En France, on rencontre le plus souvent 4 ordres de base, mais certains appareils vont jusqu’à 6 ordres; c’est d’ailleurs la logique retenue par les fabricants et les installateurs spécialisés.
| Ordre | Effet | Usage concret |
|---|---|---|
| Confort | Le radiateur suit la consigne réglée | Présence dans la pièce |
| Confort -1 °C | Consigne légèrement abaissée | Occupation partielle ou besoin d’une chaleur un peu plus douce |
| Confort -2 °C | Consigne abaissée davantage | Absence courte ou nuit tempérée |
| Éco | Baisse d’environ 3 à 4 °C par rapport au confort | Absence prolongée dans la journée ou la nuit |
| Hors-gel | Maintien autour de 7 °C | Logement vide, pièce secondaire, vacances |
| Arrêt | Chauffage coupé | Interruption totale en dehors de la saison de chauffe |
Le plus important, c’est de ne pas surinterpréter ces modes: un radiateur qui accepte seulement 4 ordres n’est pas « moins bon », il est juste moins fin dans ses paliers. L’essentiel reste là, surtout si l’objectif est de baisser la température quand la pièce est vide sans perdre le confort de retour. Cette logique de régulation prend encore plus de sens quand on regarde la puissance du circuit et la manière de le protéger.
Dimensionner le circuit chauffage sans se tromper
Sur le plan électrique, je pars toujours d’un circuit dédié. Legrand rappelle qu’un circuit chauffage doit rester spécifique et que le calibre du disjoncteur dépend de la puissance totale raccordée. C’est un point important, parce qu’un bon pilotage ne compense jamais un circuit mal dimensionné.
| Disjoncteur | Section minimale | Puissance indicative | Usage courant |
|---|---|---|---|
| 16 A | 1,5 mm² | Jusqu’à 3 500 W | Petite zone ou nombre limité de radiateurs |
| 20 A | 2,5 mm² | Jusqu’à 4 500 W | Circuit chauffage le plus fréquent |
| 25 A | 4 mm² | Jusqu’à 5 750 W | Zone plus chargée |
| 32 A | 6 mm² | Jusqu’à 7 250 W | Installation plus puissante |
Je vérifie toujours la somme des puissances, pas seulement la puissance d’un appareil isolé. Par exemple, trois radiateurs de 1 000 W et un sèche-serviette de 1 500 W donnent 4 500 W au total: on est alors déjà à la limite d’un circuit 20 A. Dans ce cas, il vaut mieux être rigoureux dès le départ que de découvrir plus tard un déclenchement récurrent au cœur de l’hiver. Une installation bien dimensionnée reste ensuite beaucoup plus simple à piloter.
Les erreurs que je vois le plus souvent sur ce type de branchement
Les pannes les plus agaçantes viennent rarement d’un défaut spectaculaire. Elles viennent plutôt d’un détail mal lu, d’un fil mal repéré ou d’une logique de commande interprétée trop vite. C’est pour cela que je garde toujours la même méthode: je teste, je repère, je documente, puis seulement je raccorde.
- Confondre le fil pilote avec la phase ou le neutre : le radiateur peut se comporter de façon imprévisible, ou la commande peut ne plus répondre correctement.
- Laisser un fil pilote nu : sur une boîte de raccordement, c’est une erreur bête mais fréquente, et elle n’apporte aucun bénéfice.
- Brancher un radiateur fixe sur une prise ordinaire : ce n’est pas la logique d’un appareil de chauffage permanent et ce n’est pas le montage le plus propre.
- Supposer que tous les radiateurs gèrent 6 ordres : en réalité, beaucoup se contentent des 4 ordres principaux.
- Mélanger plusieurs usages sur le même circuit : chauffage, prises et éclairage doivent rester séparés.
- Ne pas recontrôler une installation ancienne : les couleurs peuvent avoir été reprises ou modifiées au fil des travaux.
Dans les logements sans fil pilote exploitable, je regarde alors une autre voie: thermostat radio, commande connectée ou gestionnaire dédié. Ce n’est pas du luxe, c’est souvent la solution la plus propre quand on veut garder un vrai pilotage sans refaire toute l’installation. Et en 2026, l’intérêt augmente encore, parce que la régulation devient centrale dans la maîtrise du chauffage: l’ADEME rappelle qu’une baisse de 1 °C représente en moyenne 7 % d’économies d’énergie, et la logique du thermostat programmable s’imposera davantage à partir de 2027.
Ce que je vérifierais avant de refermer le boîtier
Quand tout est raccordé, je ne referme jamais le capot sans une dernière vérification méthodique. Je contrôle d’abord que la phase et le neutre sont bien sur les bornes prévues, que le conducteur pilote est soit raccordé à la bonne sortie de commande, soit isolé proprement s’il n’est pas utilisé. Ensuite, je vérifie que le câble ne force pas dans la boîte, qu’aucun cuivre n’est visible et que le circuit chauffage est bien repéré au tableau.
Je fais aussi un test simple: je demande un mode Confort, puis un mode Éco, et je regarde si le radiateur réagit comme prévu. Si la réponse est incohérente, je ne cherche pas à « forcer » le système; je reviens au schéma, je reprends le repérage, et je corrige avant d’aller plus loin. C’est cette discipline qui évite les pannes absurdes et qui rend le chauffage électrique vraiment agréable à utiliser, surtout quand on veut le faire évoluer vers un pilotage plus fin ou plus connecté.
