Un débit mal mesuré peut entraîner une chaudière moins performante, une pompe qui travaille à vide ou une consommation d’air comprimé difficile à maîtriser. Les débitmètres servent précisément à connaître la quantité de liquide ou de gaz qui circule dans une canalisation, en instantané ou sur une période donnée. Je présente ici les principales technologies, leurs usages en plomberie, chauffage et climatisation, ainsi que les critères d’installation et les erreurs à éviter.
Le bon débitmètre dépend surtout du fluide et de l’installation
- Mesure : un débitmètre indique un volume ou une masse par unité de temps, souvent en l/min, m³/h ou Nm³/h.
- Technologie : l’électromagnétique convient aux liquides conducteurs, tandis que le thermique est courant pour l’air comprimé.
- Installation : le diamètre, les longueurs droites, la pression et la température influencent directement la précision.
- Signal : une sortie 4-20 mA, impulsionnelle, relais, Modbus ou IO-Link facilite le raccordement à une régulation.
- Entretien : le nettoyage, le contrôle des dépôts et l’étalonnage évitent de piloter une installation sur des données fausses.
Comprendre ce que mesure réellement un débitmètre
Un débitmètre mesure la quantité de fluide qui traverse une section pendant un temps donné. Le débit volumique s’exprime généralement en litres par minute ou en mètres cubes par heure. Pour certains procédés, notamment le dosage ou la combustion, le débit massique en kg/h est plus pertinent, car il reste lié à la masse réellement transférée.
La distinction entre débit instantané et volume total est importante. Un appareil peut afficher le débit à un moment précis, mais aussi intégrer un totalisateur qui additionne les volumes consommés. Dans une chaufferie, cette fonction permet par exemple de suivre l’énergie hydraulique transportée ou de comparer les consommations entre plusieurs circuits.
Je conseille aussi de ne pas confondre un capteur de débit avec un simple détecteur de circulation. Le premier fournit une valeur mesurée, tandis que le second indique seulement si un seuil est dépassé. Pour protéger une pompe, un détecteur peut suffire. Pour équilibrer un réseau ou analyser une consommation, il faut une mesure exploitable et suffisamment précise.
Les principales technologies et leurs limites
Il n’existe pas de technologie universelle. Le fluide, sa conductivité, sa viscosité, sa température, la pression disponible et la précision attendue orientent le choix. Les fabricants présentent notamment les principes électromagnétique, vortex, mécatronique, ultrasonique et calorimétrique, comme le montre la documentation technique d’ifm.
| Technologie | Fluides adaptés | Atouts | Limites |
|---|---|---|---|
| Électromagnétique | Eau, eaux usées, solutions conductrices | Pas de pièce mobile, faible perte de charge | Inadaptée aux liquides très peu conducteurs |
| Vortex | Liquides, gaz et vapeur | Polyvalence et bonne stabilité | Demande un écoulement suffisamment régulier |
| Ultrasonique | Liquides, parfois gaz selon le modèle | Version externe possible, absence d’obstacle interne | Sensible au montage et à l’état de la conduite |
| Thermique | Air comprimé et gaz | Bonne sensibilité aux faibles débits | La composition et la température du gaz peuvent modifier la mesure |

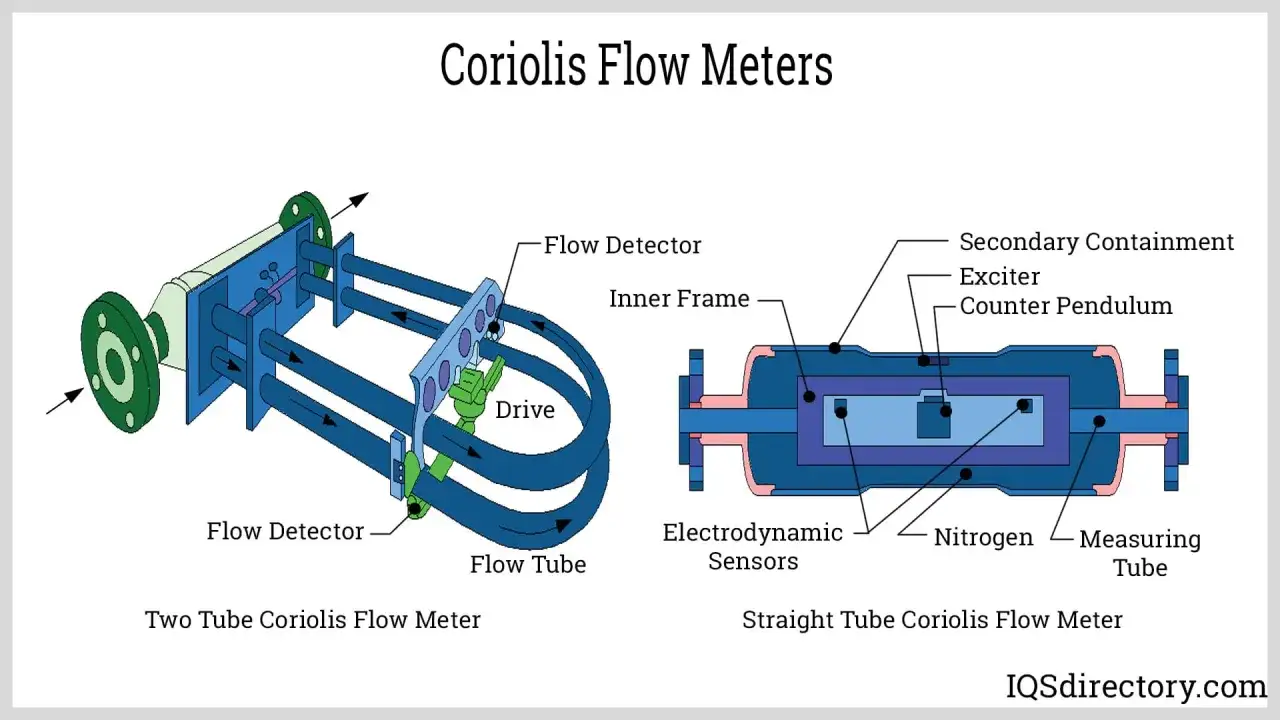

| Coriolis | Liquides et gaz exigeant une mesure massique | Mesure directe de la masse et de la densité | Prix et encombrement généralement plus élevés |
| Turbine ou rotamètre | Eau, huile, air selon la conception | Lecture simple et coût souvent accessible | Pièces mobiles, usure et perte de charge possibles |

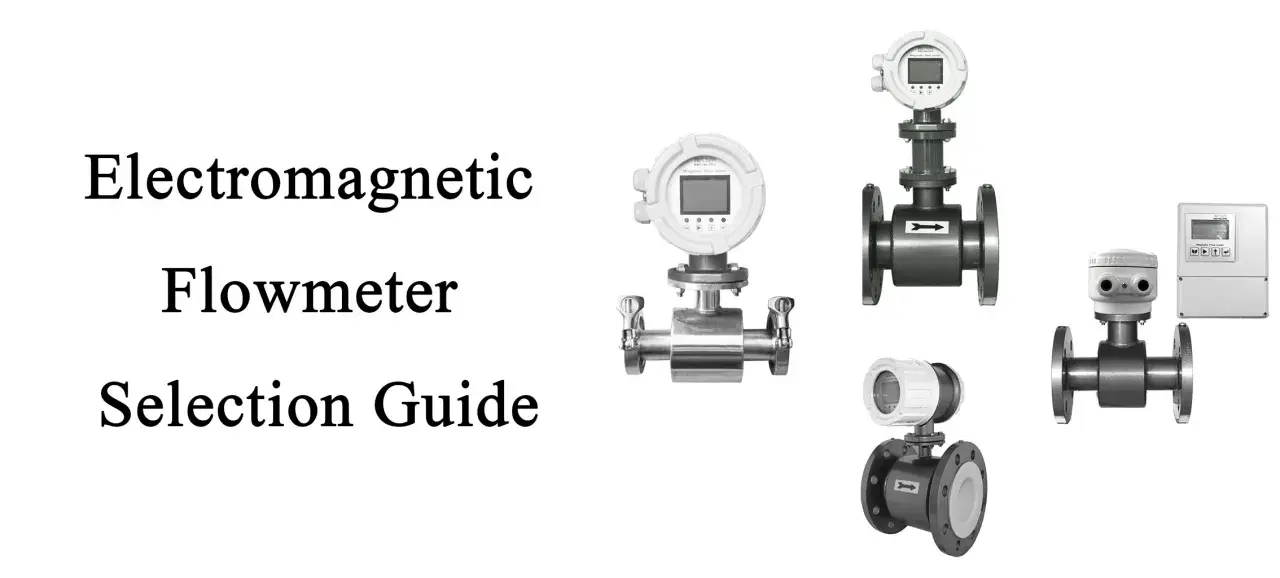

Pour l’eau et les liquides conducteurs
Le modèle électromagnétique est souvent un excellent choix pour l’eau de chauffage, l’eau industrielle ou les effluents. Il fonctionne grâce à l’induction électrique du fluide et ne place pas de turbine dans le passage. Il faut toutefois vérifier la conductivité minimale indiquée par le fabricant, car l’eau distillée ou certains solvants peuvent être trop peu conducteurs.
Pour l’air comprimé et les gaz
Les capteurs thermiques sont très utilisés pour surveiller l’air comprimé, repérer une consommation anormale et localiser indirectement des fuites. Ils affichent parfois un débit normalisé en Nm³/h, c’est-à-dire rapporté à des conditions de référence. Cette unité ne doit pas être comparée directement à un débit réel en m³/h sans tenir compte de la pression et de la température.
Pour les dosages exigeants
Le principe de Coriolis est intéressant lorsque la masse dosée compte davantage que le volume. Il convient aux procédés industriels, aux mélanges et à certains produits dont la densité varie. Pour une installation domestique ou un simple circuit de chauffage, cette précision est généralement disproportionnée par rapport au besoin.
Choisir l’appareil à partir du fluide et du procédé
Je commence toujours par décrire le fluide avant de regarder le catalogue. Il faut connaître sa nature, sa conductivité, sa viscosité, la présence éventuelle de particules, ainsi que les températures et pressions minimale et maximale. Un modèle prévu pour l’eau claire ne sera pas automatiquement adapté à une huile épaisse, à un glycol concentré ou à une eau chargée.
Le deuxième point est la plage de mesure. Un appareil qui fonctionne correctement entre 10 et 100 l/min sera peu pertinent si le circuit évolue entre 0,5 et 120 l/min. Une plage trop large réduit souvent la résolution dans les faibles débits, tandis qu’un appareil sous-dimensionné peut provoquer une saturation de la mesure.
- Fluide : eau, glycol, huile, air, gaz technique ou vapeur.
- Débit nominal : valeur habituelle de fonctionnement, pas seulement le maximum théorique.
- Pression et température : vérifier les conditions permanentes et les pics éventuels.
- Diamètre de tuyauterie : le DN du tube ne suffit pas toujours, car le diamètre intérieur réel peut varier.
- Matériaux : joints, électrodes et corps doivent résister au fluide.
- Communication : affichage local, 4-20 mA, impulsions, relais, Modbus ou IO-Link.
- Classe de précision : elle doit correspondre à l’usage, au dosage simple ou au suivi réglementé.
Dans la pratique, je préfère un appareil bien dimensionné à un modèle présenté comme « ultra-précis » mais installé hors de sa zone normale. La précision annoncée dans une fiche technique dépend souvent de conditions précises. Elle peut se dégrader avec les bulles, les vibrations, les dépôts ou une variation importante de température.
Installer un débitmètre sans fausser la mesure
Une bonne technologie ne compense pas une mauvaise implantation. La canalisation doit généralement rester pleine pour mesurer un liquide, et le capteur doit être éloigné des coudes, vannes, pompes et réductions qui perturbent le profil d’écoulement. Les longueurs droites recommandées varient selon les appareils, mais on rencontre souvent des indications de l’ordre de 5 à 10 DN en amont et de 3 à 5 DN en aval.
Ces valeurs ne sont pas une règle absolue. La notice du modèle choisi reste prioritaire, surtout avec les technologies vortex, ultrasoniques et à pression différentielle. Une installation compacte peut parfois fonctionner avec un conditionneur d’écoulement, mais cet accessoire ajoute une perte de charge et ne doit pas être utilisé pour masquer une implantation mal pensée.
Les erreurs fréquentes sur un circuit liquide
- Installer le capteur au point haut, où l’air peut s’accumuler.
- Le placer juste après une pompe ou un coude serré.
- Oublier la mise à la terre d’un modèle électromagnétique.
- Laisser entrer des bulles ou des particules sans filtration adaptée.
- Monter le capteur dans le mauvais sens par rapport à la flèche d’écoulement.
Sur une conduite d’eau, je vérifie aussi la position des vannes d’isolement. Elles doivent permettre le démontage et le nettoyage sans vidanger toute l’installation. Pour un capteur ultrasonique monté à l’extérieur, la préparation de la surface et l’application correcte du gel de couplage ont une influence directe sur la stabilité de la mesure.
Lire aussi : Évent de cuve - Sécurité et fiabilité de votre stockage
Les précautions pour les gaz
Avec un gaz, la pression et la température doivent être cohérentes avec le paramétrage de l’appareil. Il faut également tenir compte de la composition du gaz, de la filtration et des condensats. Pour l’air comprimé, un capteur installé trop près d’un sécheur, d’un coude ou d’un détendeur peut enregistrer un débit instable qui reflète davantage les turbulences que la consommation réelle.
Des usages concrets en plomberie, chauffage et climatisation
Dans une installation de chauffage, la mesure du débit aide à vérifier qu’un circulateur distribue correctement l’eau dans les émetteurs. Elle peut révéler un filtre colmaté, une vanne mal réglée ou un déséquilibre entre plusieurs branches. Dans ce cas, le débitmètre devient un outil de diagnostic, pas seulement un instrument de contrôle.
En climatisation, il permet de surveiller les circuits d’eau glacée, les échangeurs et les groupes de refroidissement. Une baisse progressive du débit peut signaler un encrassement ou un problème de pompe. L’intérêt est double, car une alarme précoce évite parfois une perte de rendement et un arrêt plus coûteux.
Pour l’eau sanitaire ou les réseaux techniques, le totalisateur sert à suivre les volumes consommés. Dans un bâtiment équipé d’une gestion technique, les données peuvent être transmises vers une supervision afin de comparer les usages par zone. Une mesure locale avec sortie impulsionnelle peut suffire pour une petite installation, tandis qu’un réseau plus évolué profitera d’une communication numérique.
L’air comprimé constitue un autre cas très rentable. Une consommation nocturne alors que la production est arrêtée indique souvent une fuite ou une vanne qui ne ferme pas correctement. Le suivi du débit permet de quantifier le gaspillage au lieu de se contenter d’une impression sonore parfois trompeuse.
Entretenir, contrôler et étalonner la mesure
Un débitmètre sans entretien peut continuer à afficher une valeur plausible tout en dérivant lentement. Je recommande de surveiller les dépôts, les vibrations, l’état des joints, les câbles et la cohérence entre le débit affiché et les autres paramètres du circuit. Une valeur qui reste parfaitement stable dans une installation normalement variable mérite aussi d’être vérifiée.
L’étalonnage compare l’appareil installé à un instrument de référence et documente l’écart observé. Pour une installation critique, le contrôle doit couvrir la plage réellement utilisée, par exemple autour de 10 %, 25 %, 50 % et 100 % de l’étendue de mesure lorsque cette répartition est adaptée au matériel. La fréquence dépend du risque, de la stabilité du procédé et des exigences qualité, pas d’un calendrier identique pour tous les équipements.
Il faut enfin distinguer l’exactitude, la répétabilité et la résolution. Un appareil peut détecter de petites variations sans être suffisamment exact pour une facturation ou un dosage. Pour choisir sereinement, je demande toujours quel écart est acceptable pour la décision prise à partir de la mesure.
Le contrôle final avant de commander
Avant l’achat, je rassemble la fiche du fluide, le DN réel, les débits minimum et maximum, la pression, la température et le type de signal souhaité. Cette préparation prend quelques minutes et évite la plupart des retours liés à un appareil incompatible ou à une plage mal choisie.
Pour une installation domestique, un modèle simple avec affichage local peut être suffisant. Pour un bâtiment ou un procédé industriel, il faut plutôt prévoir l’intégration dans la régulation, l’accès aux données, le diagnostic et l’étalonnage. Le meilleur choix n’est donc pas forcément le plus sophistiqué, mais celui qui fournit une donnée fiable au bon endroit, dans les conditions réelles de fonctionnement.
