Une pompe qui force, une chaudière qui monte en pression ou un circuit hydraulique qui encaisse un à-coup peuvent rapidement endommager leurs composants. Le clapet de décharge évacue alors l’excès de pression ou détourne une partie du débit pour protéger l’installation. Je vous explique son fonctionnement, ses variantes, son réglage, les erreurs fréquentes et les critères à vérifier avant de le remplacer.
L’essentiel à retenir sur ce dispositif de protection
- Fonction principale : limiter une surpression en ouvrant automatiquement à partir d’un seuil défini.
- Applications : hydraulique industrielle, pompes, chauffage, climatisation, cuves et réseaux d’eau.
- Attention au vocabulaire : un clapet de décharge n’est pas toujours une soupape de sûreté ni un simple clapet anti-retour.
- Réglage : il dépend de la pression admissible du circuit, du débit, du fluide et du composant le plus fragile.
- Entretien : les fuites, vibrations, bruits ou ouvertures répétées indiquent souvent un mauvais tarage, un encrassement ou un problème en amont.
À quoi sert réellement un clapet de décharge
Ce composant est une valve automatique de limitation de pression. Tant que la pression reste normale, un ressort ou un système de commande maintient l’obturateur sur son siège. Lorsque la pression dépasse le seuil de tarage, l’obturateur se soulève et laisse passer le fluide vers une zone moins pressurisée.
Le fluide peut être rejeté vers un réservoir, une canalisation de retour, l’atmosphère ou une autre partie du circuit. Dans une installation hydraulique, l’huile est souvent renvoyée vers le réservoir. Dans un circuit de chauffage, l’eau peut être dérivée du départ vers le retour afin de réduire la pression différentielle entre ces deux conduites.
Le but n’est pas seulement d’éviter une panne spectaculaire. Une pression excessive fatigue les joints, les flexibles, les échangeurs, les pompes et les raccords. À mes yeux, la vraie utilité de cette pièce est donc sa capacité à absorber les variations que le reste de l’installation ne peut pas supporter.
Pression d’ouverture et pression de fonctionnement
Une confusion revient souvent. La pression de début d’ouverture correspond au moment où le clapet commence à se soulever, mais elle ne signifie pas forcément que tout le débit est déjà évacué. Avec l’augmentation du débit, la pression peut encore progresser légèrement avant que la valve atteigne sa capacité maximale de décharge.
Le réglage doit donc rester cohérent avec la pression maximale admissible par le composant le plus vulnérable. Régler la valve « au maximum » parce que la pompe semble manquer de puissance est une mauvaise idée. La pression de service, le débit et la résistance mécanique du circuit doivent être étudiés ensemble.
Comment fonctionne ce composant dans un circuit
Dans sa version la plus simple, le dispositif comprend un corps avec un orifice d’entrée, une sortie, un siège, un obturateur et un ressort réglable. La pression agit sur l’obturateur. Quand la force exercée par le fluide devient supérieure à celle du ressort, le passage s’ouvre.
Le principe paraît élémentaire, mais le comportement dépend fortement du débit à évacuer. Une valve correctement choisie doit pouvoir détourner la quantité de fluide produite par la pompe ou générée par l’événement de surpression. Un modèle trop petit peut rester partiellement ouvert, chauffer, vibrer et ne pas faire baisser assez vite la pression.
Action directe ou pilotage
Le modèle à action directe est compact et robuste. Le ressort agit directement sur le clapet, ce qui convient bien aux circuits de taille modeste et aux applications qui demandent une réaction rapide. Son réglage peut toutefois être moins précis lorsque le débit varie fortement.
La version pilotée utilise une petite valve de commande pour contrôler un obturateur principal plus important. Elle est adaptée aux grands débits et aux pressions élevées, avec une régulation souvent plus stable. En contrepartie, elle est plus sensible à la propreté du fluide et demande une installation mieux entretenue.
Lire aussi : DN 40 - Évitez les erreurs d'achat de tubes et raccords !
Décharge vers le réservoir ou dérivation interne
En hydraulique, la décharge renvoie généralement l’huile vers le réservoir. La pompe peut alors continuer à fonctionner sans pousser tout son débit contre un organe fermé. Cela protège la pompe, mais une décharge permanente transforme inutilement l’énergie en chaleur.
En chauffage ou en climatisation, une vanne de décharge différentielle crée plutôt un passage entre le départ et le retour. Elle s’ouvre lorsque la différence de pression devient trop importante, par exemple lorsque plusieurs robinets thermostatiques ferment en même temps. Elle ne remplace pas une soupape de sécurité destinée à évacuer une surpression dangereuse.
Les principales applications dans l’industrie et le bâtiment
| Application | Rôle du dispositif | Point de vigilance |
|---|---|---|
| Circuit hydraulique | Limiter la pression et renvoyer l’huile au réservoir | Échauffement en cas de décharge prolongée |
| Pompe de circulation | Maintenir une pression différentielle acceptable | Ne pas confondre avec une soupape de sécurité |
| Réseau d’eau ou surpresseur | Évacuer une pression supérieure au seuil réglé | Prévoir une évacuation sûre et visible |
| Cuve de process | Protéger contre la surpression ou parfois la dépression | Vérifier la compatibilité chimique du matériau |
| Pompe doseuse | Protéger la tête de pompe et la tuyauterie | Tenir compte de la pulsation du débit |
Dans les installations de chauffage, le besoin apparaît souvent après la pose de vannes thermostatiques ou de circulateurs à vitesse variable. La fermeture partielle du réseau réduit le débit, mais peut augmenter la pression différentielle. Une dérivation bien réglée évite alors les sifflements, bruits de circulation et contraintes inutiles.
Dans une installation industrielle, le scénario peut être différent. Une vanne fermée trop rapidement, un filtre colmaté, une poche d’air ou un arrêt brutal de pompe peuvent provoquer une montée de pression. Le clapet doit être placé et dimensionné en fonction de l’événement à maîtriser, pas seulement du diamètre de la conduite.
Comment choisir le bon modèle
Le diamètre du raccord est un point de départ, pas un critère suffisant. Deux valves en DN25 peuvent avoir des capacités de débit, des pertes de charge et des pressions admissibles très différentes. Je commence toujours par identifier le fluide, la pression maximale et le débit à décharger.
- Fluide : eau, huile, air, vapeur ou produit chimique. La viscosité et la corrosivité influencent le fonctionnement.
- Pression : pression normale, seuil d’ouverture, pression maximale et éventuelle contre-pression en sortie.
- Température : elle modifie la viscosité, les joints et parfois la pression admissible du corps.
- Débit : la valve doit évacuer le débit nécessaire sans créer une perte de charge excessive.
- Matériaux : laiton, acier inoxydable, acier carbone ou matériaux spécifiques selon le fluide.
- Raccordement : fileté, à brides, à souder ou en cartouche, selon l’espace disponible et la maintenance prévue.
- Évacuation : rejet libre, retour réservoir ou dérivation vers une autre conduite.
Le matériau mérite une attention particulière dans les circuits d’eau chaude, les installations extérieures et les procédés chimiques. Un joint compatible avec l’eau froide ne convient pas forcément à une huile chaude ou à un fluide agressif. Le choix doit s’appuyer sur la fiche technique du fabricant, avec des marges adaptées plutôt qu’une sélection au plus juste.
Pour les équipements soumis à pression, il faut également vérifier les exigences réglementaires et documentaires applicables à l’installation, notamment la conformité du composant, son marquage, sa notice et la traçabilité du tarage. Une pièce techniquement ressemblante mais dépourvue de données fiables n’est pas un remplacement sérieux.
Réglage et installation sans créer un nouveau problème
Le réglage se fait avec un manomètre fiable et dans les conditions réelles de fonctionnement. Il faut connaître la pression en amont, la pression en aval et la pression maximale autorisée par la pompe, la tuyauterie et les appareils raccordés.
- Arrêter ou isoler l’installation selon la procédure prévue par le fabricant.
- Contrôler le sens de circulation indiqué sur le corps de la valve.
- Vérifier que le circuit de décharge n’est ni fermé ni sous-dimensionné.
- Installer ou contrôler le manomètre au point où la pression doit être protégée.
- Régler progressivement le ressort, par petites corrections, sans forcer la vis de tarage.
- Observer l’ouverture, la stabilité de la pression et l’absence de vibration.
- Relever le réglage final dans le dossier de maintenance.
La sortie ne doit jamais être bouchée par une vanne fermée, un bouchon ou une tuyauterie trop étroite. Dans le cas d’un rejet d’eau chaude, de vapeur ou de produit dangereux, l’évacuation doit être dirigée vers une zone sûre. Une décharge bien réglée mais mal évacuée reste une installation à risque.
Je déconseille aussi de modifier le tarage pour supprimer un bruit de pompe ou compenser un filtre encrassé. La valve peut masquer le défaut pendant quelques heures, tout en augmentant la température du fluide et la consommation électrique. Le réglage corrige un seuil, il ne remplace pas un diagnostic hydraulique.
Reconnaître une panne ou un mauvais dimensionnement
Une ouverture ponctuelle peut être normale après un changement de régime. Une décharge continue, en revanche, indique généralement que la pression dépasse régulièrement le seuil ou que le clapet ne retrouve pas correctement son siège.
| Symptôme | Causes possibles | Contrôle à effectuer |
|---|---|---|
| Écoulement permanent | Tarage trop bas, siège sale, ressort fatigué | Mesurer la pression et inspecter la valve |
| Pression qui continue de monter | Débit insuffisant, sortie obstruée, valve trop petite | Comparer le débit réel avec la capacité du modèle |
| Sifflement ou vibration | Fonctionnement instable, cavitation, mauvais réglage | Vérifier la pression amont, aval et les pertes de charge |
| Pression trop basse | Ouverture prématurée ou fuite interne | Tester le tarage avec un manomètre étalonné |
| Montée en température | Décharge prolongée d’une pompe hydraulique | Contrôler le retour au réservoir et le débit dérivé |

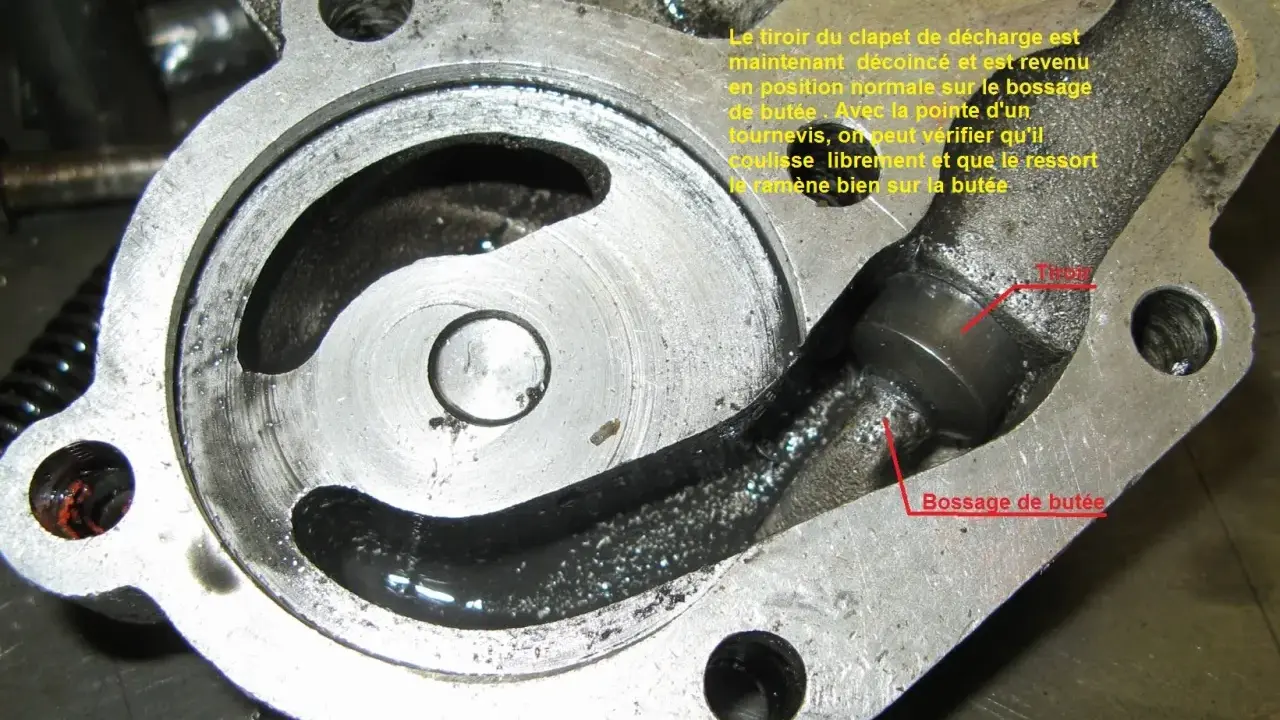

Les impuretés sont une cause classique de fuite. Une particule coincée entre le siège et l’obturateur suffit à empêcher la fermeture complète. Selon le modèle, un nettoyage peut suffire, mais un ressort déformé, un siège marqué ou un clapet corrodé impose généralement le remplacement.
Le contrôle doit se faire hors pression et avec un fluide refroidi lorsque l’installation présente un risque de brûlure. Pour une chaudière, une cuve, un circuit vapeur ou une machine industrielle, je confierais le démontage à un professionnel habilité. La sécurité passe avant le gain de quelques minutes.
Le bon réflexe avant de remplacer la pièce
Avant toute commande, relevez la référence complète, le diamètre, le sens de montage, le type de raccord, la pression de tarage, le fluide et la température. Une photo seule aide à identifier la forme, mais elle ne permet pas de valider la compatibilité.
Il faut aussi distinguer trois fonctions souvent mélangées. Le clapet anti-retour empêche le fluide de repartir en sens inverse. Le réducteur diminue une pression en amont vers une pression aval plus stable. La soupape ou valve de décharge évacue l’excès de pression lorsque le seuil est atteint.
Si le composant protège un équipement sous pression, son remplacement par un modèle d’une autre marque ou d’un autre débit doit être validé à partir des caractéristiques techniques. Le filetage peut convenir tout en laissant passer trop peu de fluide, ce qui annule la protection recherchée.
Une protection discrète qui mérite un vrai suivi
Un clapet de décharge bien sélectionné reste souvent invisible pendant des années. Sa fiabilité dépend pourtant de détails simples, comme la propreté du fluide, la lisibilité du manomètre, la bonne évacuation et le respect du tarage d’origine.
Je recommande de noter chaque contrôle, chaque déclenchement anormal et chaque modification du circuit. Cette petite trace permet de repérer une dérive avant la panne et aide le technicien à comprendre l’historique de l’installation.
La meilleure protection n’est donc pas la valve la plus grosse ni le réglage le plus élevé. C’est un ensemble cohérent entre pression, débit, matériau, évacuation et maintenance, dimensionné pour le fonctionnement réel du système.
