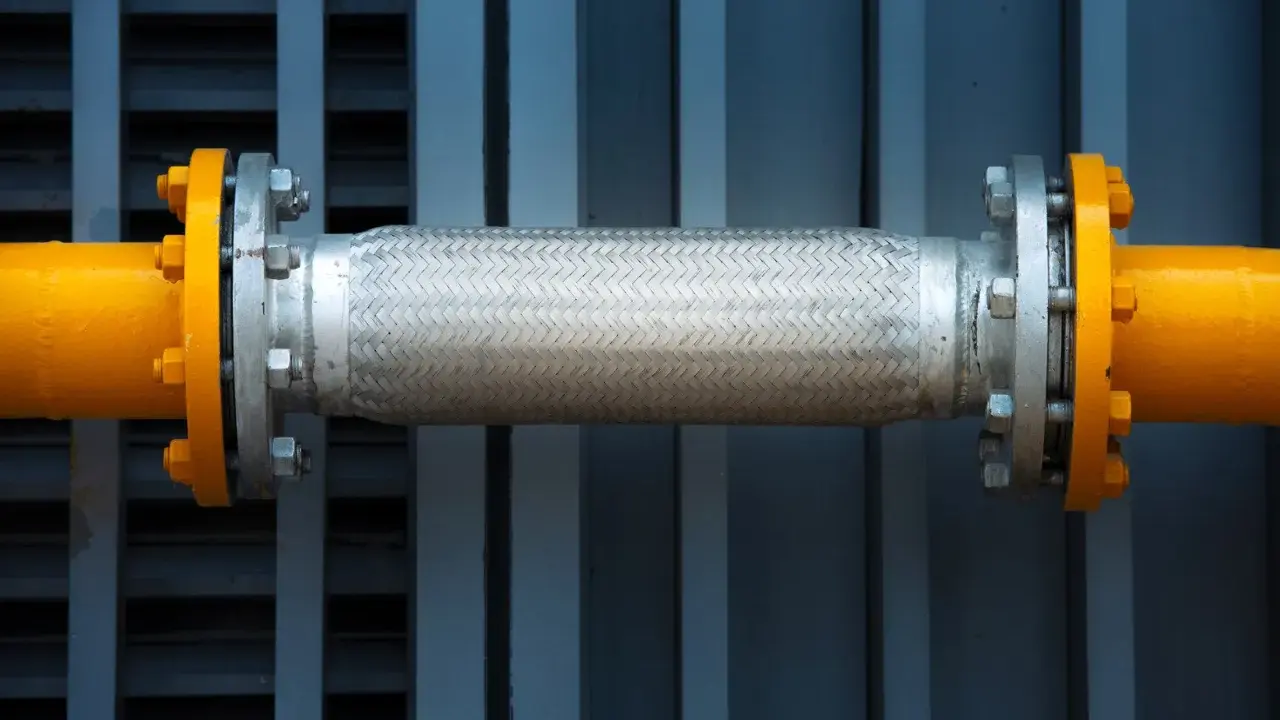

Une fuite apparaît souvent au niveau de la jonction, pas au milieu du tube. La bride emboutie permet justement de créer un assemblage démontable entre une canalisation, une vanne, une pompe ou un autre équipement. Je vous explique son fonctionnement, ses variantes, les normes à vérifier, son installation et les erreurs qui compromettent l’étanchéité.
Les repères essentiels pour choisir une bride de tuyauterie
- Fonction : elle assemble deux éléments avec un joint et une boulonnerie.
- Avantage principal : la bride tournante facilite l’alignement des trous lors du montage.
- Montage courant : la bague est placée sur le tube et le collet est soudé à son extrémité.
- Pression : une référence PN10 ne doit pas être utilisée automatiquement sur un réseau PN16 ou PN40.
- Matières fréquentes : inox 304L, inox 316L, acier carbone et aluminium selon le fluide.
À quoi sert réellement une bride emboutie
Une bride est une pièce annulaire percée de plusieurs trous. Elle se boulonne contre une seconde bride, avec un joint placé entre les deux faces, afin de relier des tubes ou de raccorder une canalisation à une vanne, une pompe, un filtre ou un échangeur.
Dans le cas d’un modèle embouti, la pièce est formée à partir d’une tôle métallique mise en forme par pression. Elle est souvent utilisée avec un collet embouti ou collet à souder. Le collet est soudé au tube, tandis que la bride peut tourner librement autour de l’ensemble avant le serrage.
Cette mobilité paraît secondaire, mais elle simplifie beaucoup le chantier. Je la trouve particulièrement utile lorsque les équipements sont lourds, que l’accès aux boulons est limité ou que les trous de perçage ne se présentent pas parfaitement en face.
La différence entre bride fixe et bride tournante
Une bride fixe est directement solidaire du tube ou de la pièce à raccorder. Il faut donc orienter correctement les trous pendant le soudage. Une bride tournante reste indépendante du collet, ce qui permet de régler son orientation juste avant l’assemblage.
Elle ne rend pas le réseau étanche à elle seule. L’étanchéité dépend de l’association entre la face de bride, le joint adapté, le serrage et la qualité de la soudure. C’est l’ensemble qui doit être contrôlé.
Les principaux modèles et leurs usages
Le terme « embouti » recouvre plusieurs configurations commerciales. Pour éviter une erreur de commande, je vérifie toujours le type de face, le diamètre nominal, le perçage et la pression nominale plutôt que de me fier uniquement au nom du produit.
| Modèle | Caractéristique | Application courante |
|---|---|---|
| Bride tournante emboutie | Tourne autour du collet soudé | Tuyauteries inox, eau, air, chauffage et procédés industriels |
| Bride plate à souder | Fixée directement par soudage sur le tube | Réseaux nécessitant une liaison rigide |
| Bride à collerette | Collet intégré et généralement plus robuste | Pressions, températures ou contraintes mécaniques plus élevées |
| Bride pleine | Ferme provisoirement ou définitivement une conduite | Essais, maintenance et condamnation d’une ligne |
Les versions dites « point bleu » correspondent généralement à des brides tournantes embouties de type DIN 2642, souvent prévues en PN10. Cette appellation commerciale ne suffit toutefois pas à garantir la compatibilité avec votre installation. Le perçage et la face d’appui doivent correspondre à la bride opposée.
Dans les installations de chauffage ou de climatisation, une version en inox 304L peut convenir à de nombreux circuits d’eau. Pour une atmosphère saline, un fluide plus agressif ou un environnement fortement humide, je m’oriente plutôt vers le 316L, plus résistant à la corrosion grâce au molybdène.
Comment choisir la bonne référence
Le choix commence par le DN, c’est-à-dire le diamètre nominal de la canalisation. Un DN50 ne correspond pas simplement à une mesure extérieure de 50 mm. Il faut vérifier le diamètre réel du tube, son épaisseur et le standard de raccordement.
Les cinq données à relever
- DN : diamètre nominal du réseau, par exemple DN25, DN50 ou DN100.
- PN : pression nominale admissible dans les conditions prévues par le fabricant.
- Norme et perçage : EN 1092-1, DIN 2642, ISO ou autre standard compatible.
- Matière : inox 304L, inox 316L, acier carbone ou matériau spécifique.
- Face d’étanchéité : plate, surélevée ou adaptée à un joint particulier.
La norme NF EN 1092-1 définit notamment des dimensions, des perçages, des tolérances, des boulons et des relations pression-température pour les brides en acier. Elle couvre une large plage, de DN10 à DN4000 et de PN2,5 à PN400, mais cela ne signifie pas que chaque bride emboutie existe dans toutes ces configurations.
Je contrôle aussi le fluide et sa température. Une bride utilisée sur de l’eau froide n’aura pas forcément les mêmes exigences qu’un raccord de vapeur, de gaz, de fluide chimique ou de réfrigérant. Le joint doit être choisi avec la même rigueur que la pièce métallique.
Un ordre de prix réaliste
Pour une référence standard en inox 304L PN10, les tarifs observés peuvent se situer autour de 5 à 10 € HT en DN50, puis augmenter avec le diamètre. Un modèle en 316L de même dimension se trouve souvent autour de 10 à 20 € HT. Ces montants concernent la bride seule, hors collet, joint, boulonnerie, transport et éventuelles remises professionnelles.
Le prix ne doit pas guider seul la décision. Une bride moins chère mais incompatible avec le perçage existant peut entraîner une reprise de soudure, un remplacement du joint et plusieurs heures d’arrêt. Dans la pratique, la bonne référence coûte souvent moins cher que l’adaptation improvisée.
Le montage étape par étape
Le montage demande de la précision, surtout sur un réseau sous pression. Je commence par isoler, vidanger et dépressuriser la conduite. Pour une installation de gaz, de vapeur ou de fluide dangereux, l’intervention doit être confiée à un professionnel qualifié.
- Préparer le tube en réalisant une coupe propre, perpendiculaire et débarrassée des bavures.
- Enfiler la bride tournante sur le tube avant de souder le collet, car il devient impossible de la placer ensuite.
- Positionner le collet à la bonne profondeur et contrôler son alignement avec l’axe de la canalisation.
- Réaliser la soudure avec le procédé et le métal d’apport adaptés à la matière du tube.
- Nettoyer et inspecter la zone soudée, en retirant les projections et les traces susceptibles d’endommager le joint.
- Installer le joint au centre de la face d’étanchéité, sans graisse ou produit non prévu par le fabricant.
- Présenter la bride opposée, puis placer les boulons sans forcer sur les trous.
- Serrer progressivement en croix avec un couple adapté au diamètre, au matériau et au joint.
Le serrage en croix répartit la pression sur toute la surface. Un serrage circulaire ou excessif peut écraser le joint d’un côté, déformer la bride et créer une fuite. Après remise en pression, j’effectue toujours une inspection progressive, puis un contrôle d’étanchéité adapté au réseau.
Lire aussi : Prélèvement industriel - Évitez les erreurs coûteuses !
Le point souvent oublié
Une bride ne doit pas servir à tirer deux canalisations mal alignées. Si les tubes sont en contrainte, la boulonnerie peut sembler correctement serrée tout en transmettant un effort permanent au joint. Je préfère corriger l’alignement avec des supports, un ajustement de longueur ou un élément de compensation.
Les erreurs qui provoquent les fuites
La première erreur consiste à mélanger deux standards qui se ressemblent. Une bride DIN, une bride ISO et une bride EN peuvent présenter des dimensions proches tout en ayant un cercle de perçage différent. Les boulons ne doivent jamais être montés en force pour compenser cet écart.
La seconde est le mauvais choix de joint. Son diamètre intérieur, son épaisseur, sa matière et sa plage de température doivent correspondre au fluide. Un joint prévu pour l’eau peut être inadapté à l’huile, aux hydrocarbures, aux solvants ou à certains réfrigérants.
- Réutiliser un joint déjà comprimé.
- Monter une bride PN10 sur un équipement prévu pour un autre perçage.
- Serrer fortement un seul boulon avant les autres.
- Installer une bride en inox 304L dans un milieu où le 316L est requis.
- Oublier de vérifier la longueur des boulons avec le joint et les rondelles.
- Peindre ou contaminer la face d’étanchéité.
Une autre confusion fréquente concerne la pression nominale. PN10 correspond à une classe de référence, pas à une pression universelle valable quelles que soient la température et la matière. Pour un circuit sous pression, il faut consulter les tables pression-température du fabricant et les exigences réglementaires applicables.
Quand cette solution est-elle vraiment pertinente
Je recommande ce système lorsque l’équipement doit être démonté régulièrement. C’est le cas d’une pompe de chauffage, d’un filtre de traitement d’eau, d’une vanne de climatisation ou d’un échangeur qui nécessite une maintenance périodique.
La bride tournante est aussi pratique sur les réseaux inox montés en atelier. Elle facilite l’orientation finale et limite les reprises de soudage. Dans une installation industrielle, ce gain de temps devient intéressant dès que plusieurs raccordements doivent être alignés.
En revanche, elle n’est pas toujours le meilleur choix pour une petite installation domestique. Pour un diamètre réduit et une pression modeste, un raccord fileté, serti ou soudé peut être plus compact et plus économique. La solution à brides devient pertinente lorsque l’on privilégie la démontabilité, l’inspection et la robustesse de l’assemblage.
Pour un réseau de gaz, une installation frigorifique ou un équipement soumis à la directive concernant les équipements sous pression, je vérifie les certifications, la traçabilité des matériaux et les qualifications de soudage. Une pièce standard ne dispense jamais de respecter les règles propres à l’installation.
Le bon choix se joue sur trois marquages
Avant de commander, je relève systématiquement le DN, le PN et le standard de perçage. J’ajoute la matière du tube, le fluide transporté, la température de service et le type de joint prévu.
Si ces informations sont cohérentes, la bride emboutie apporte une liaison démontable, précise et facile à maintenir. Si l’une d’elles manque, mieux vaut suspendre la commande et comparer la fiche technique avec la bride déjà installée plutôt que de se fier à une photo ou à une désignation commerciale.
