Une fuite au niveau d’un raccord, un mauvais alignement ou une bride incompatible peuvent fragiliser toute une installation de tuyauterie. Je vous propose ici une méthode claire pour comprendre le rôle de ce composant, choisir le bon modèle, vérifier les dimensions et réussir son montage sur un réseau d’eau, de chauffage, de climatisation ou de process industriel.
Les points qui déterminent la fiabilité d’un assemblage soudé
- Le type de bride dépend de la pression, du diamètre et de la méthode de soudage.
- La norme NF EN 1092-1 précise notamment les dimensions, les perçages et les classes PN des brides en acier.
- Il faut faire correspondre DN, diamètre extérieur, épaisseur du tube et PN.
- Une soudure réussie exige un alignement précis, une préparation propre et un métal compatible.
- La bride ne garantit pas l’étanchéité seule. Le résultat dépend aussi du joint et du serrage des boulons.
À quoi sert une bride à souder et comment fonctionne l’assemblage

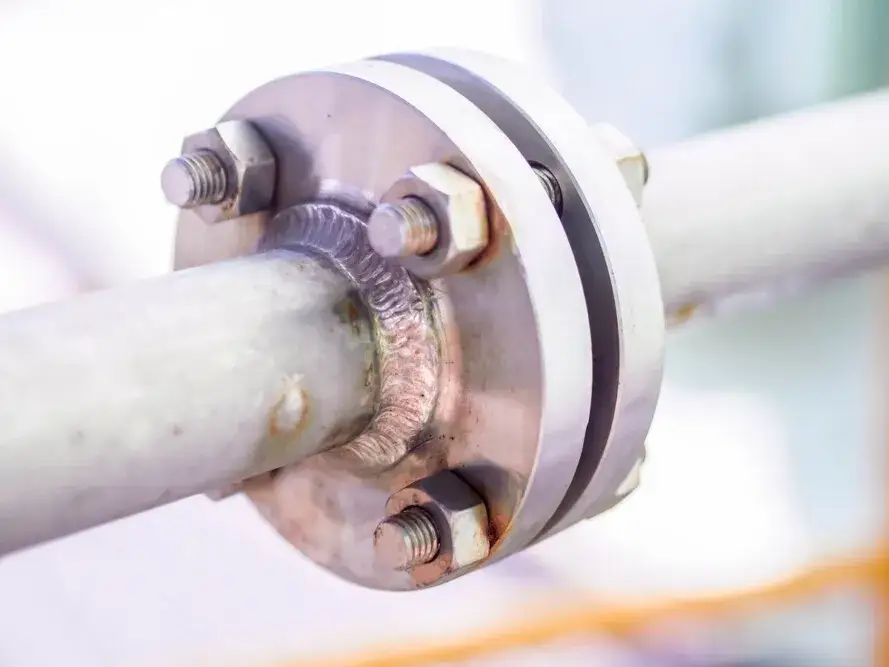

Une bride à souder est une pièce annulaire qui se fixe à l’extrémité d’un tube par soudage. Sa face percée reçoit ensuite un joint, une seconde bride et une boulonnerie. On obtient ainsi une liaison démontable côté équipement, tout en conservant une fixation permanente entre la bride et la canalisation.
Ce montage est très courant pour raccorder une vanne, une pompe, un échangeur, un ballon, une unité de traitement d’air ou une portion de réseau qui devra être inspectée. Dans une installation de chauffage ou de climatisation, cette solution facilite les opérations de maintenance, car il est possible de déposer l’appareil sans découper la tuyauterie.
Une liaison soudée, mais pas forcément définitive
La soudure rend le raccordement bride-tube permanent. En revanche, la liaison entre deux brides reste démontable. C’est précisément ce compromis qui fait l’intérêt de ce composant dans les installations industrielles et techniques du bâtiment.
Je déconseille toutefois de considérer une bride comme une simple grosse rondelle métallique. La face de joint, le matériau, le nombre de trous, l’épaisseur et la classe de pression doivent correspondre au reste de l’installation. Une erreur de perçage peut empêcher le montage, tandis qu’un mauvais choix de joint peut provoquer une fuite malgré une soudure irréprochable.
Choisir le bon type, le bon matériau et la bonne norme
Le terme général recouvre plusieurs conceptions. Le choix dépend surtout du diamètre, de la pression, de la température, de l’accessibilité de la soudure et du niveau de résistance attendu.
| Type de composant | Principe | Usage privilégié |
|---|---|---|
| Bride plate à souder, type 01 | Le tube traverse la bride puis est soudé, généralement par un ou deux cordons | Réseaux courants, pression modérée, montage économique |

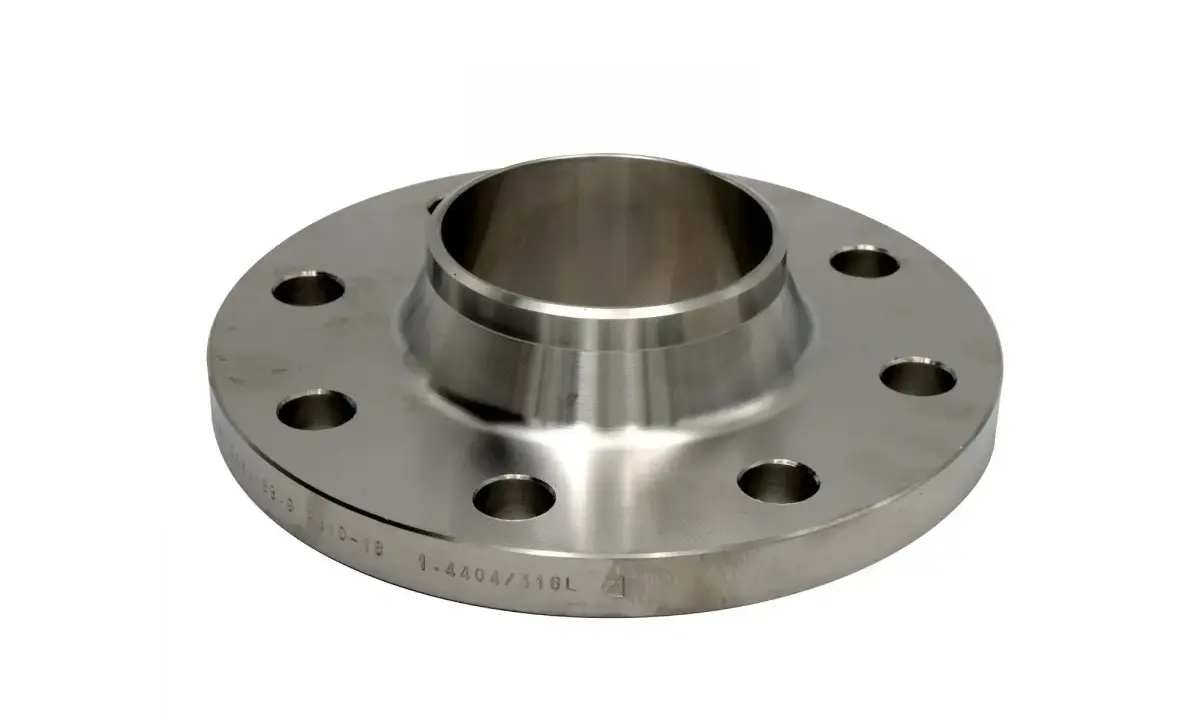

| Bride à collerette à souder bout à bout, type 11 | Le col conique est soudé directement au tube bout à bout | Pression, température ou sollicitations mécaniques élevées |
| Bride à emmancher et à souder, type 12 | Le tube s’emboîte dans un logement avant la soudure | Petits diamètres et installations où l’accès est limité |
| Bride tournante sur collet | La bride peut tourner autour d’un collet soudé au tube | Alignement facilité des trous lors du montage |
Pour un réseau standard en acier, la référence la plus fréquente est la NF EN 1092-1. Elle définit notamment les types de brides, les diamètres, les entraxes de perçage, les faces de joint et les classes PN. Les réseaux utilisant des brides selon ANSI, ASME, DIN ou une norme sanitaire ne sont pas automatiquement compatibles, même si le diamètre nominal semble identique.
Acier carbone, inox ou alliage particulier
L’acier carbone convient à de nombreux circuits d’eau, de chauffage et de process. L’inox, notamment les nuances 1.4307 ou 1.4404, est mieux adapté lorsque la corrosion, l’hygiène ou la qualité du fluide impose une protection supérieure. Pour l’eau chargée en chlorures, le choix d’un inox standard ne suffit pas toujours, et une nuance plus résistante peut être nécessaire.
Je veille surtout à la compatibilité métallurgique entre le tube, la bride et le métal d’apport. Souder un inox avec une procédure prévue pour l’acier carbone peut créer une zone fragile ou accélérer la corrosion. Le fluide, la température et les contraintes de service doivent guider le choix, pas seulement le prix de la pièce.
Vérifier les dimensions avant de commander
Le diamètre nominal DN ne correspond pas toujours au diamètre extérieur réel du tube. Un tube DN 50, par exemple, peut avoir un diamètre extérieur de 60,3 mm dans certaines gammes acier. Il faut donc relever les dimensions du tube et consulter le tableau du fabricant avant de sélectionner la bride.
Je contrôle systématiquement les éléments suivants, idéalement à partir du plan de tuyauterie ou du marquage de la pièce.
- DN ou diamètre nominal de la canalisation.
- PN, qui indique une classe nominale de pression et non une pression maximale universelle.
- Diamètre extérieur et épaisseur de paroi du tube.
- Matériau et nuance métallurgique de la bride.
- Type de face de joint, par exemple plate ou surélevée.
- Nombre de trous, diamètre des perçages et entraxe.
- Épaisseur et longueur totale de la pièce.
- Compatibilité avec le joint, les boulons et l’équipement raccordé.
Les classes courantes sont PN10, PN16, PN25 et PN40, mais leur tenue réelle varie avec le matériau et la température. Une bride PN16 ne signifie donc pas que le réseau pourra toujours fonctionner à 16 bar dans toutes les conditions. Pour une vapeur, un fluide chaud ou un circuit soumis à des cycles thermiques, il faut consulter les tableaux de pression-température applicables.
La face de joint compte autant que le diamètre
Une face plate et une face surélevée ne se montent pas indifféremment. Le joint doit couvrir correctement la surface prévue et rester centré pendant le serrage. Mélanger deux profils incompatibles peut réduire la zone d’appui et concentrer les efforts sur le joint.
Dans les réseaux de chauffage ou d’eau technique, le joint plat est fréquent. Pour des fluides agressifs, des températures élevées ou des exigences d’étanchéité particulières, on peut employer un joint spiralé, métallique ou spécifique au fluide. Le fabricant du joint doit toujours confirmer la compatibilité chimique et thermique.
Réaliser une soudure propre et durable
La qualité du montage commence avant l’arc électrique ou la flamme. Le tube doit être coupé proprement, ébavuré et débarrassé de la peinture, de la graisse, de la calamine et de l’humidité sur la zone à assembler. Une surface mal préparée favorise les inclusions, les porosités et les défauts de pénétration.
- Contrôler le diamètre extérieur et l’épaisseur du tube.
- Enfiler ou positionner la bride en respectant son orientation.
- Vérifier que la face de joint reste protégée des projections.
- Aligner la bride avec l’axe de la canalisation.
- Pointer en plusieurs endroits pour stabiliser l’ensemble.
- Réaliser la soudure selon la procédure adaptée au matériau et à l’épaisseur.
- Nettoyer, inspecter et contrôler l’absence de déformation avant le montage final.
Sur une bride plate, le tube doit être correctement centré dans l’alésage. Un jeu excessif ou une mauvaise position peut modifier la géométrie du cordon et créer une contrainte inutile. Avec une bride à col soudé, la préparation des chanfreins et la pénétration de la soudure deviennent particulièrement importantes, car la liaison reprend davantage les efforts de la tuyauterie.
Lire aussi : Pt100 - Comprendre pour mieux mesurer et réguler
Ne pas bloquer la bride avec la chaleur
La chaleur de soudage peut déformer la face d’appui, surtout sur les petites épaisseurs. Je limite ce risque en répartissant les points de maintien, en contrôlant l’ordre des passes et en évitant de surchauffer localement la pièce. La face de joint doit rester plane, sans rayure profonde ni projection.
Pour une installation soumise à pression, la soudure doit être réalisée par une personne compétente avec une procédure appropriée, souvent associée à un DMOS et à une qualification de mode opératoire. Un contrôle visuel est indispensable, mais certains réseaux peuvent également exiger une ressuage, une radiographie, une ultrasons ou une épreuve de pression selon le niveau de risque et les règles du chantier.
Éviter les erreurs qui provoquent les fuites
Les problèmes apparaissent rarement au moment où l’on serre les boulons. Ils viennent souvent d’une préparation négligée, d’une pièce mal choisie ou d’un effort mécanique reporté sur le raccord.
- Forcer les boulons pour rattraper un mauvais alignement. La tuyauterie doit être positionnée avant le serrage.
- Réutiliser un joint écrasé, coupé ou marqué. Un joint démonté doit généralement être remplacé.
- Graisser la face de joint ou la salir avec de la peinture.
- Monter une bride plate avec une bride à face surélevée sans vérifier le joint.
- Confondre DN et diamètre extérieur.
- Choisir une classe PN sans tenir compte de la température.
- Oublier la dilatation d’un long réseau de chauffage ou d’eau chaude.
- Soumettre la bride à un effort de traction ou à une charge de pompe qu’elle n’est pas destinée à reprendre.
Le serrage doit être progressif et croisé, avec une clé dynamométrique lorsque les spécifications du fabricant le permettent. Le couple exact dépend du diamètre des boulons, de leur nuance, du type de joint, de la lubrification et de la classe de pression. Il serait donc imprudent d’appliquer une valeur universelle à toutes les brides.
Après mise en service, je recommande une inspection lorsque le réseau atteint sa température normale. Une fuite qui n’apparaît pas à froid peut devenir visible après dilatation. Si le raccord fuit, il faut d’abord dépressuriser et sécuriser l’installation, puis rechercher la cause au lieu de resserrer sans limite.
Le bon réflexe avant de valider la pièce
Pour une installation domestique simple, le choix peut souvent être confirmé avec les dimensions du tube, le matériau et la pression de service. Pour un circuit de chauffage collectif, de climatisation, de gaz, de vapeur ou de fluide industriel, je conseille de faire valider la sélection par le fabricant, le bureau d’études ou un professionnel qualifié.
La meilleure pièce n’est pas forcément la plus épaisse ni la plus chère. C’est celle dont le type, la norme, le matériau, la face de joint et la classe de pression correspondent exactement au réseau. Une vérification de quelques minutes avant commande évite souvent une reprise de soudure, un arrêt d’installation et une fuite difficile à localiser.
