Une balle de nettoyage peut faire gagner du temps lorsqu’un tuyau industriel accumule des résidus, du tartre ou des restes de produit. Encore faut-il choisir le bon diamètre, la bonne matière et le niveau de dureté adapté à la conduite. Je détaille ici les différents modèles, leur fonctionnement, les étapes d’utilisation et les erreurs à éviter pour nettoyer efficacement sans endommager le réseau.
Le bon choix dépend surtout du diamètre, du matériau et du dépôt
- Action mécanique : la sphère frotte les parois et entraîne les résidus avec l’eau ou le fluide de poussée.
- Dimensionnement : certains projectiles en mousse dépassent d’environ 15 % le diamètre intérieur du tuyau.
- Matériaux : mousse, caoutchouc, néoprène, nitrile, polyuréthane ou revêtement abrasif répondent à des usages différents.
- Applications : tuyaux souples, circuits hydrauliques, lignes de transfert, échangeurs thermiques et pipelines.
- Précaution essentielle : une boule abrasive ne convient pas automatiquement à l’inox, au cuivre ou aux alliages fragiles.
Comment ces sphères nettoient réellement une conduite
Le principe est simple. On introduit la sphère dans la conduite, puis on la fait avancer avec de l’eau, de l’air ou le fluide prévu par l’installation. Pendant son passage, elle exerce une pression contre les parois et retire les résidus solides, liquides ou pâteux.
Dans un tuyau souple, la mousse épouse les irrégularités et récupère une partie du produit restant. Dans une canalisation plus rigide, une sphère dense ou un racleur sphérique agit davantage par frottement. Le choix ne se résume donc pas à trouver une boule qui passe dans le tube, mais à obtenir un contact suffisant sans créer de blocage.
Cette méthode est particulièrement intéressante entre deux productions, après le transfert d’un produit visqueux ou lors de l’entretien de circuits hydrauliques. Elle limite aussi le recours aux agents chimiques, mais elle ne remplace pas toujours un nettoyage en place complet avec détergent, rinçage et désinfection.
Les principaux modèles et leurs usages

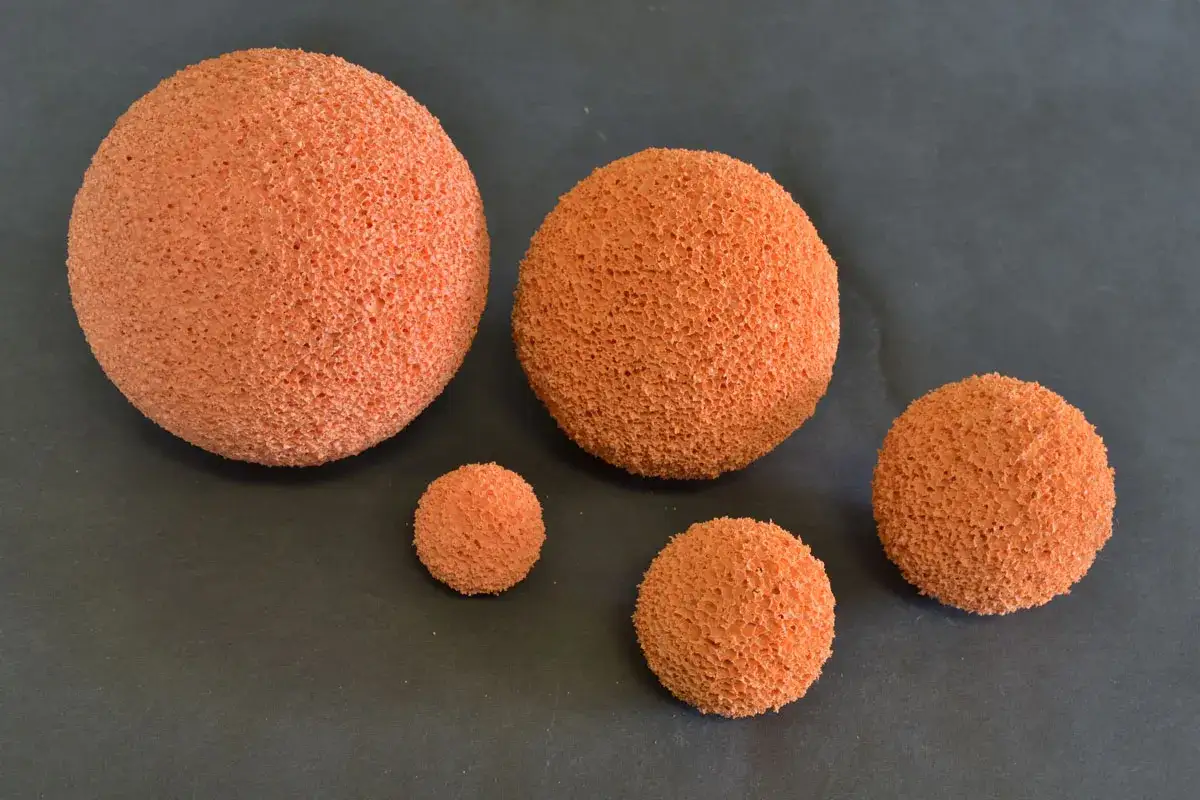

Les balles en mousse

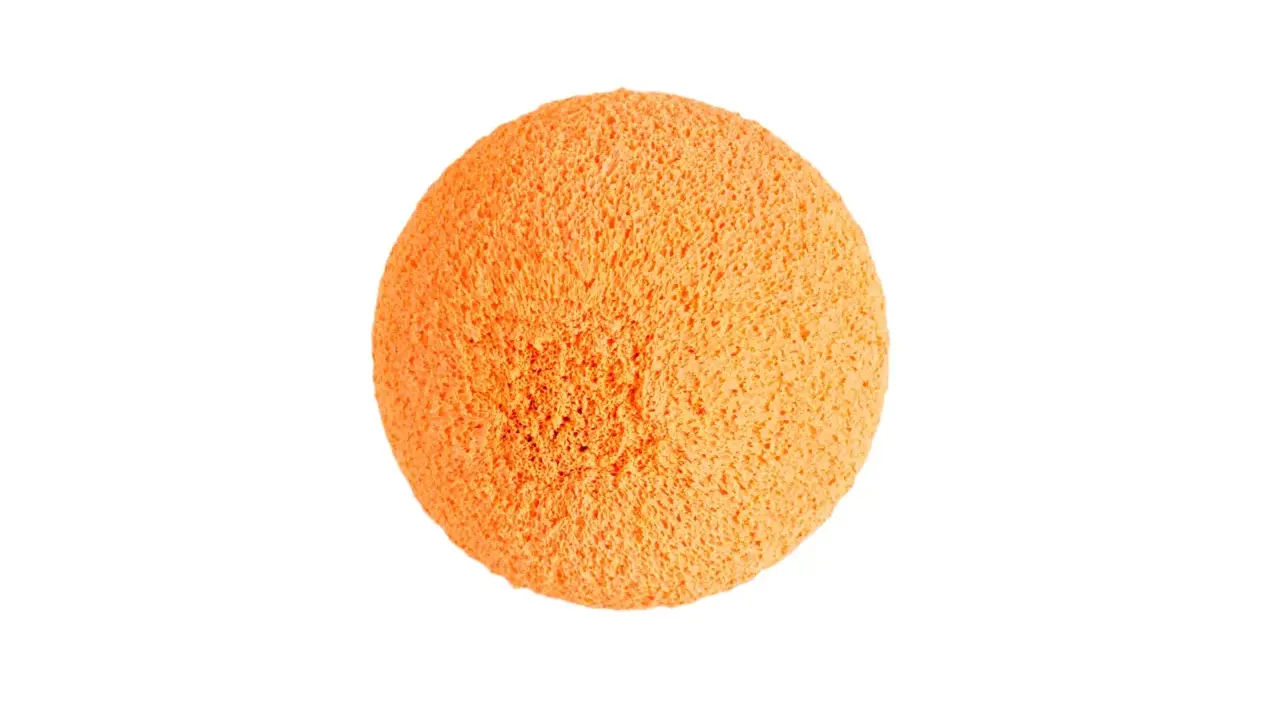

Les modèles en mousse de caoutchouc ou en polyuréthane sont les plus courants pour les tuyaux souples, les flexibles hydrauliques et les lignes de transfert. Leur souplesse réduit le risque de rayure et leur structure peut absorber ou pousser les restes de fluide. On trouve des diamètres adaptés à des conduites d’environ 15 à 120 mm.
Une mousse tendre convient aux conduits irréguliers ou aux produits faciles à décoller. Une mousse plus dense offre un frottement supérieur, mais demande davantage de pression et supporte moins bien les coudes très serrés. Pour un nettoyage régulier, je privilégie généralement le modèle le moins agressif capable d’obtenir un contact continu.
Les sphères en élastomère ou en plastique
Le néoprène, le nitrile et le polyuréthane sont utilisés lorsque la température, l’huile ou certains produits chimiques imposent une meilleure résistance. Les sphères pleines sont adaptées aux applications où la conduite reste relativement accessible et où la pression de poussée est maîtrisée.
Pour les longues canalisations, les versions gonflables peuvent atteindre des dimensions bien plus importantes. Elles sont utilisées dans certains pipelines parce qu’elles franchissent des coudes, des tés et des vannes à passage intégral, à condition que la géométrie du réseau soit compatible.
Les modèles abrasifs
Une mousse ou une sphère recouverte de corindon sert à retirer des dépôts durs, comme la calcite, certains produits de corrosion ou des films minéraux. C’est une solution efficace sur des tubes en acier inoxydable ou en titane dans des conditions définies, mais elle ne doit pas être choisie par défaut.
Sur un alliage cuivreux, un nettoyage abrasif mal maîtrisé peut créer des rayures, modifier la surface ou accélérer une dégradation. Les fabricants recommandent souvent une validation technique préalable. L’abrasion est utile contre un dépôt tenace, pas contre une simple salissure d’entretien.
Les balles pour échangeurs thermiques
Dans certains condenseurs et échangeurs, des balles en caoutchouc circulent en continu dans les tubes grâce à un système de récupération et de réinjection. Leur objectif est de prévenir l’accumulation de biofilm, de tartre ou de débris qui réduisent les échanges thermiques.
Les caractéristiques sont très spécifiques. Selon l’eau, le matériau des tubes et la nature du dépôt, les systèmes industriels utilisent des balles standard, polissantes, à revêtement plastique ou à base de corindon. Certaines configurations indiquent une fréquence de l’ordre de 12 balles par heure et par tube, mais ce chiffre ne doit pas être transposé à une autre installation sans essai.
Comment choisir le bon diamètre et la bonne dureté
La première donnée à relever est le diamètre intérieur réel, et non le diamètre nominal inscrit sur le plan. Il faut aussi vérifier les raccords, les réductions, les clapets, les coudes et les éventuels points où la sphère pourrait rester coincée.
| Critère | Ce qu’il faut vérifier | Conséquence |
|---|---|---|
| Diamètre intérieur | Mesure réelle du passage le plus étroit | Évite le blocage ou un contact insuffisant |
| Densité | Mousse souple, intermédiaire ou dure | Influence le frottement et la pression nécessaire |
| Matériau | Inox, acier, cuivre, plastique ou flexible | Détermine le niveau d’abrasion acceptable |
| Produit transporté | Huile, eau, pâte, poudre ou produit alimentaire | Détermine la compatibilité chimique et les exigences d’hygiène |
| Géométrie | Coudes, tés, vannes et changements de section | Oriente vers une mousse compressible ou une sphère spécifique |
Pour les projectiles en mousse, un léger surdimensionnement améliore le raclage. STAUFF indique par exemple certains modèles environ 15 % plus grands que le diamètre intérieur de la conduite. Cette valeur reste une indication de gamme, pas une règle universelle, car une mousse très compressible et une sphère pleine ne réagissent pas de la même façon.
Dans l’agroalimentaire, la compatibilité ne suffit pas. Il faut demander une matière adaptée au contact prévu, une traçabilité et les justificatifs exigés par le site. Une balle destinée à l’industrie générale ne devient pas alimentaire simplement parce qu’elle est en mousse.
Une mise en œuvre simple, mais pas improvisée
Avant l’introduction, je recommande de vérifier que la conduite est isolée, que la pression est maîtrisée et que la sortie de la balle est bien accessible. Il faut également prévoir un système de récupération lorsque la sphère peut rejoindre une pompe, une vanne ou un réservoir.
- Mesurer la conduite et repérer le passage le plus contraignant.
- Choisir la matière et la densité selon le dépôt et la surface interne.
- Introduire la sphère dans la zone prévue par le constructeur de l’installation.
- Pousser avec le fluide autorisé, à une pression progressive et surveillée.
- Récupérer et contrôler la balle à la sortie.
- Répéter si nécessaire, puis effectuer le rinçage ou la désinfection requis.
Un premier passage avec une mousse souple permet souvent d’évaluer l’état du réseau. Si la balle ressort déchirée, très gonflée ou fortement chargée, il faut revoir le diamètre, la densité ou la fréquence de remplacement. Les pertes de charge, la pression et le temps de passage sont des indicateurs plus fiables que l’impression visuelle seule.
Dans une ligne de transfert, plusieurs passages peuvent être nécessaires après un produit très visqueux. Dans un échangeur, le système fonctionne plutôt en circulation contrôlée et doit être réglé avec les paramètres de l’équipement. Ces deux usages ne doivent pas être confondus.
Les erreurs qui réduisent l’efficacité ou abîment le réseau
Choisir uniquement selon le prix
Les modèles simples peuvent coûter environ 1,77 € HT l’unité dans certaines dimensions, tandis que des références professionnelles spécifiques sont vendues autour de 10 € HT la paire ou davantage. Pour une installation industrielle, le coût de la balle reste souvent secondaire par rapport à celui d’un arrêt, d’un blocage ou d’une contamination.
Utiliser une balle trop grande
Un excès de compression augmente la pression nécessaire et peut provoquer un arrêt dans un coude. Le risque est encore plus marqué dans un flexible vieillissant ou présentant un raccord interne. Une balle doit assurer un contact utile, pas forcer comme un bouchon.
Le corindon et les revêtements durs sont réservés aux dépôts résistants et aux matériaux compatibles. Sur du cuivre, certains plastiques ou une surface déjà fragilisée, une solution moins agressive sera souvent plus sûre. Je préfère toujours un nettoyage en deux étapes à une action trop brutale qui crée un dommage difficile à détecter.
Lire aussi : Échangeur tubulaire inox - Le guide pour bien choisir et éviter les erreurs
Oublier le contrôle après passage
Une balle qui disparaît dans le réseau peut bloquer un organe ou contaminer le fluide suivant. Il faut donc organiser sa récupération, vérifier son état et remplacer les modèles usés. Une déchirure, une perte de diamètre ou un revêtement détérioré indique que la balle n’est plus fiable.
Le bon réflexe avant de commander
Pour sélectionner le modèle adapté, préparez une fiche simple avec le diamètre intérieur, la longueur, les matériaux, les fluides transportés, la température, la pression et la forme du réseau. Ajoutez une photo ou un schéma des raccords lorsque la conduite comporte des passages particuliers.
Pour une tuyauterie courte et souple, une balle en mousse correctement dimensionnée suffit souvent. Pour un pipeline, un échangeur ou une ligne soumise à des exigences d’hygiène, il faut valider la compatibilité du système complet, y compris la récupération et le nettoyage final.
Le meilleur choix n’est donc pas la balle la plus dure ni celle qui coûte le moins cher. C’est celle qui maintient un contact régulier, élimine le dépôt visé et ressort sans détérioration, avec une procédure que l’équipe peut reproduire en toute sécurité.
