Une cuve qui reste froide, un chauffe-eau qui chauffe mal ou une huile industrielle trop visqueuse ont souvent un point commun : un élément chauffant mal choisi. Dans ce guide, je précise le fonctionnement d’une canne chauffante, ses usages domestiques et industriels, les critères de dimensionnement, ainsi que les règles de sécurité et d’entretien à respecter.
Les repères qui évitent une erreur de dimensionnement
- Fonctionnement : la résistance transforme l’électricité en chaleur directement dans le fluide.
- Puissance : pour 100 litres d’eau chauffés de 15 à 55 °C en 2 heures, il faut environ 2,3 kW sans compter les pertes.
- Matériau : l’inox, le cuivre, l’Incoloy ou les gaines synthétiques ne conviennent pas aux mêmes liquides.
- Sécurité : l’élément doit être totalement immergé et protégé par une régulation adaptée.
- Maintenance : le tartre réduit les performances et peut provoquer une surchauffe locale.

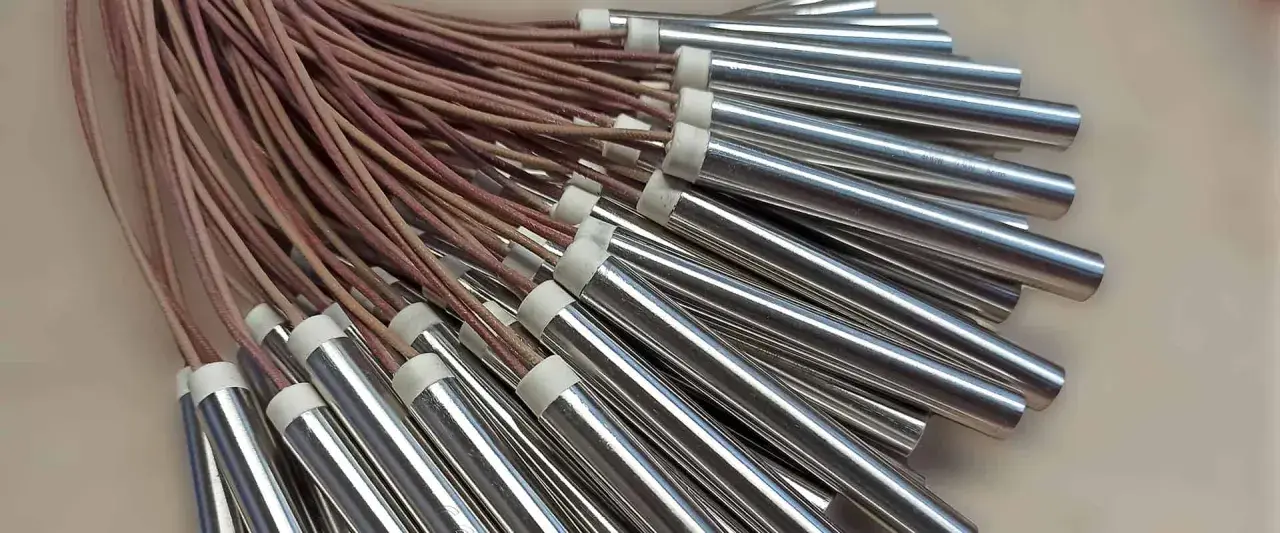

Comment fonctionne cet élément chauffant immergé
Le principe est simple. Un fil résistif, généralement protégé par une enveloppe métallique ou céramique, chauffe lorsqu’il est traversé par le courant. La chaleur est transmise directement à l’eau, à l’huile, à un fluide caloporteur ou à une solution de traitement.
Dans l’industrie, on parle le plus souvent de thermoplongeur. Il peut être monté sur un bouchon fileté, une bride ou un support amovible. Cette fixation compte autant que la résistance elle-même, car elle détermine la facilité de démontage, l’étanchéité et l’accès pour la maintenance.
La puissance disponible va de quelques centaines de watts pour un petit réservoir à plusieurs dizaines de kilowatts pour une cuve ou un circuit industriel. En monophasé, les modèles de 2 000 à 3 000 W sous 230 V sont courants dans l’habitat. À 3 kW, l’intensité atteint environ 13 A, ce qui justifie un circuit correctement dimensionné.
Quels usages pour l’eau, l’huile et les fluides industriels
Le choix dépend d’abord du fluide à chauffer. Une résistance adaptée à l’eau sanitaire ne convient pas automatiquement à une huile épaisse ou à un bain acide. Je commence toujours par identifier la composition du liquide, sa température maximale et le fait qu’il soit statique ou en circulation.
Dans l’habitat et le petit tertiaire
Ces éléments équipent notamment les chauffe-eau à accumulation, les ballons collectifs, certains réservoirs techniques et des installations de maintien hors gel. Une résistance blindée chauffe directement l’eau, tandis qu’un modèle placé dans un doigt de gant reste séparé du liquide et peut être remplacé sans vidanger la cuve.
La technologie dite stéatite ou sur barillet est intéressante dans les eaux fortement calcaires. La résistance n’est pas directement recouverte de tartre, ce qui facilite l’entretien et limite parfois la baisse de performance. En contrepartie, la transmission thermique et la conception du ballon sont différentes.
Dans les process industriels
Les thermoplongeurs servent à chauffer ou maintenir en température des eaux de process, huiles, fluides caloporteurs, bains de traitement, fiouls et liquides agroalimentaires. On les trouve dans les cuves, les chaudières électriques, les réchauffeurs en circulation, les bains-marie et les réservoirs d’huile hydraulique.
Pour un liquide corrosif, le blindage métallique standard peut être insuffisant. Il faut alors étudier la compatibilité chimique de l’inox, du titane, de l’Incoloy ou d’une protection en PTFE, PFA, PP ou PVDF. Dans une atmosphère explosive, un équipement certifié ATEX est indispensable, et un modèle standard ne peut pas être utilisé par simple approximation.
Les critères à vérifier avant de commander
Une bonne sélection ne se résume pas à choisir la puissance la plus élevée. La durée de chauffe, la surface disponible, la circulation du fluide et la densité de puissance influencent directement la fiabilité de l’installation.
| Critère | Ce qu’il faut déterminer | Pourquoi c’est important |
|---|---|---|
| Fluide | Eau, huile, acide, glycol, produit alimentaire | Il détermine le matériau et la protection de la résistance |
| Puissance | Énergie à fournir et temps de chauffe | Une puissance trop faible ralentit le process, une puissance excessive crée des points chauds |
| Fixation | Filetage, bride, fond de cuve ou montage amovible | Elle conditionne l’étanchéité et la maintenance |
| Régulation | Thermostat, sonde, limiteur ou automate | Elle évite les surchauffes et stabilise la température |
| Environnement | Humidité, pression, vibration, zone ATEX | Le composant doit conserver son niveau de sécurité dans les conditions réelles |
Le matériau mérite une attention particulière. L’inox 316L convient à de nombreux environnements industriels, mais il n’est pas une solution universelle. Avec un fluide agressif, une température élevée ou une forte concentration saline, le fabricant doit valider la compatibilité au cas par cas.
Je recommande aussi de préciser le niveau minimal du liquide. Si la résistance fonctionne partiellement à l’air libre, elle peut surchauffer très rapidement. Un capteur de niveau ou un verrouillage électrique est souvent plus utile qu’un simple avertissement sur une notice.
Comment calculer la puissance nécessaire
Pour l’eau, une estimation pratique peut se faire avec la formule suivante : P en kW ≈ 0,00116 × volume en litres × écart de température ÷ durée en heures. Cette formule ne comprend pas les pertes de la cuve, des tuyauteries ou de l’environnement.
Exemple concret : chauffer 100 litres d’eau de 15 à 55 °C en 2 heures demande environ 2,32 kW. En ajoutant une marge pour les pertes thermiques, je m’orienterais vers un équipement de 2,5 à 3 kW, à confirmer selon l’isolation du ballon et la température ambiante.
La consommation se lit simplement. Une résistance de 3 kW qui fonctionne pendant 2 heures consomme environ 6 kWh. Elle ne consomme toutefois pas en permanence si un thermostat coupe l’alimentation une fois la température atteinte.
Pour l’huile ou un fluide visqueux, le calcul thermique ne suffit pas. La circulation étant parfois faible, il faut réduire la charge de surface, c’est-à-dire la puissance appliquée sur une portion donnée de résistance. Une puissance élevée sur une petite surface peut dégrader l’huile alors que la température moyenne du réservoir semble correcte.
Installation et sécurité à ne pas négocier
La première règle est impérative : ne jamais alimenter une résistance qui n’est pas complètement immergée, sauf si elle a été conçue pour fonctionner à l’air libre. Avant toute intervention, je coupe l’alimentation, je vérifie l’absence de tension et je laisse refroidir le fluide.
Dans un logement, le circuit doit être protégé conformément aux règles françaises d’installation électrique. La NF C 15-100 prévoit notamment une protection différentielle haute sensibilité de 30 mA pour protéger les personnes contre les défauts d’isolement, comme le rappelle Promotelec. Le raccordement d’un appareil puissant doit être réalisé par un professionnel lorsque la configuration ou le tableau électrique présente un doute.
Dans une installation industrielle, la sécurité repose généralement sur plusieurs niveaux : thermostat de régulation, limiteur indépendant, contacteur ou relais statique, détection de niveau et arrêt d’urgence. Pour une cuve agitée ou un réchauffeur en circulation, il faut aussi empêcher la mise sous tension lorsque le débit est insuffisant.
Lire aussi : Prélèvement industriel - Évitez les erreurs coûteuses !
Les erreurs que je rencontre le plus souvent
- Choisir une puissance d’après le volume uniquement, sans tenir compte du temps de chauffe.
- Installer de l’inox standard dans un bain chimiquement agressif.
- Placer l’élément trop près du fond ou d’une paroi, ce qui favorise les points chauds.
- Oublier le tartre, les boues ou les dépôts qui isolent progressivement la résistance.
- Utiliser une résistance domestique dans une zone industrielle humide ou explosive.
Ces erreurs coûtent souvent plus cher que le composant initial. Une résistance mal dimensionnée peut endommager le fluide, déclencher des arrêts de production ou imposer le remplacement prématuré du thermostat et des protections.
Entretien, durée de vie et remplacement
Dans l’eau calcaire, le tartre forme une couche isolante autour de l’élément. La chaleur passe moins bien, la résistance reste alimentée plus longtemps et la température de sa gaine augmente. Un contrôle annuel est un bon repère dans un ballon domestique très sollicité, avec une fréquence à adapter à la dureté de l’eau.
En industrie, la maintenance doit suivre le fluide et le rythme de production. Je prévois généralement une inspection lors d’un arrêt programmé pour vérifier l’état du blindage, des joints, des bornes électriques et du dispositif de régulation. Un simple contrôle de l’isolement peut révéler un défaut avant la panne complète.
Lors du remplacement, il faut relever la puissance, la tension, le type de fixation, la longueur immergée, le matériau et le diamètre. Une pièce qui se visse mécaniquement peut rester incompatible avec le fluide ou avec le système de commande. La référence exacte du fabricant reste donc plus fiable qu’une ressemblance visuelle.
Le bon choix commence par le fluide et les conditions réelles
Pour une installation domestique, une résistance standard peut convenir si le volume, la tension et la qualité de l’eau sont clairement identifiés. Pour une cuve industrielle, le cahier des charges doit aller plus loin et préciser le fluide, le débit, la pression, la température cible, le temps de chauffe et le mode de nettoyage.
Mon conseil est de demander une étude sur mesure dès que le liquide est corrosif, visqueux, alimentaire ou soumis à une température élevée. Quelques minutes passées à documenter ces paramètres évitent une incompatibilité de matériau, une surchauffe locale et des coûts de maintenance bien supérieurs au prix du composant.
